Systeemoverzicht
De stuurhendels zijn gekoppeld en sturen de achterwielen aan. De voorwielen draaien vrij rond. Alle
wielen zijn voorzien van kabeldeflectoren. De C-boog is voorzien van een rem. Zie
Transport (Pagina 73)
De remmen voor C-boogbewegingen zijn kleurgecodeerd ter identificatie. Zie
bewegingen (Pagina 79)
Een overzicht van C-boogbewegingen wordt geleverd in de volgende afbeeldingen.

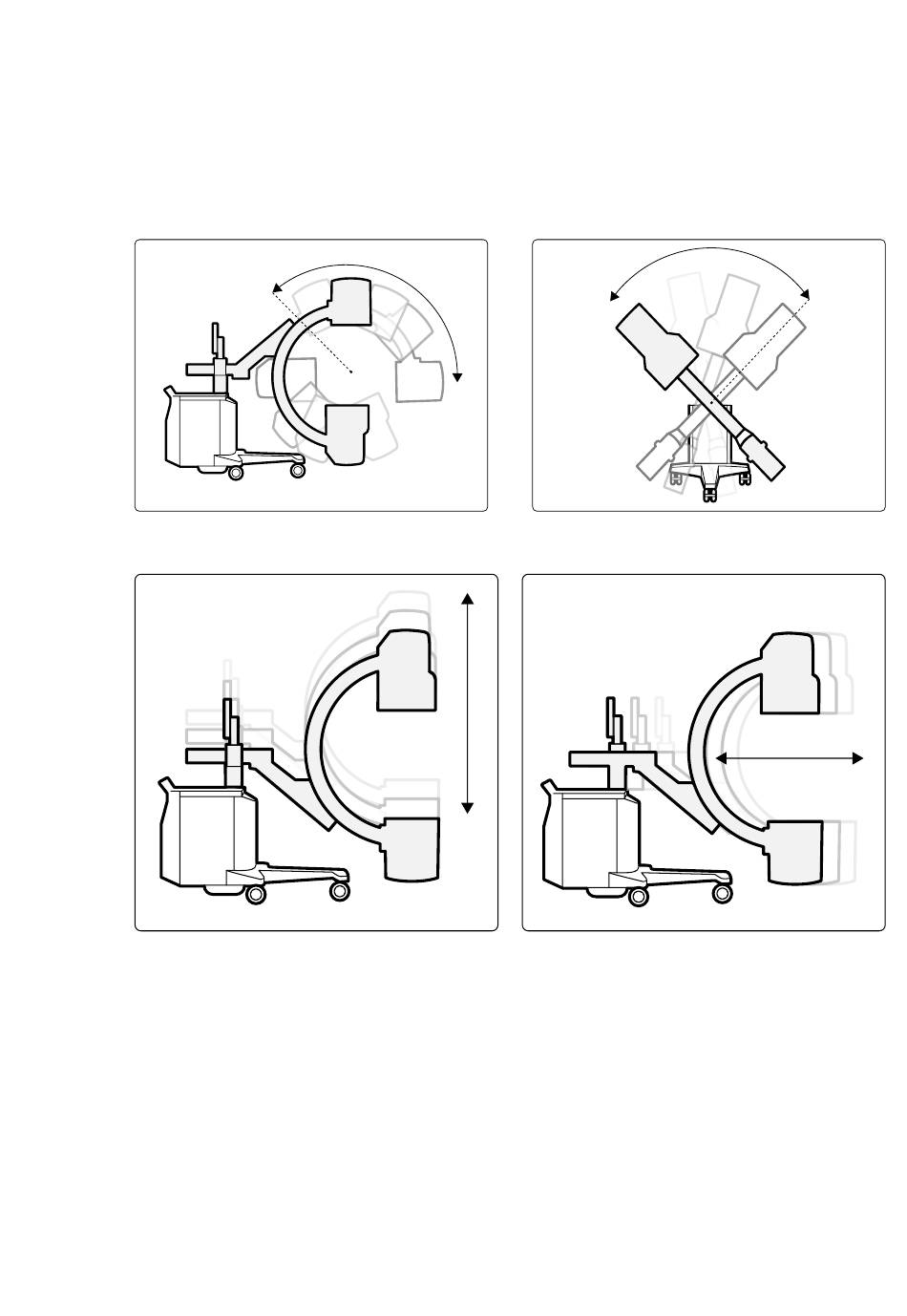

Figuur 19 C-boogrotatie (links) en -angulatie (rechts)
Figuur 20 Verticale (links) en longitudinale (rechts) beweging van de C-boog
Zenition 50 Uitgave 1.1 Gebruiksaanwijzing
voor meer informatie over sturen en remmen met de C-boog.
voor details.
55
Configuratie
C-boog: remmen en
Philips 3000 063 93991
