Montagehandleiding ECblue
4.3
Uitvoering met niet-geïntegreerde aansluitkast
Neem de volgende informatie in acht voor producten die door ZIEHLABEGG met aansluitkast
geleverd worden.
4.4
Opstelling in vochtige atmosfeer
Informatie
Bij langere stilstand in een vochtige atmosfeer wordt aanbevolen de motor/ventilator maandelijks
gedurende minstens 2 uur op 80 tot 100 % van het maximale toerental in gebruik te nemen, zodat
eventueel binnengedrongen vocht verdampt.
4.5
Motorverwarming
Voor een veilige werking tot de minimaal toegelaten omgevingstemperatuur (zie Technische
gegevens), is een continue stroomvoorziening nodig.
Wanneer de motor bij bestaande stroomvoeding niet wordt ingeschakeld (geen opgavesignaal,
uitschakeling via de vrijgave), schakelt de motorverwarming automatisch in bij een controller-
binnentemperatuur van -19 °C en bij een verwarming op -15 °C weer uit.
De verwarming vindt plaats via de wikkeling van de motor, daarbij wordt een stroom doorgevoerd die
geen draaiing kan veroorzaken.
4.6
Montage van axiaalventilatoren
4.6.1
Ventilatoren bouwvorm A, D, K, S en W (zonder sproeiers)
Voor de bevestiging aan de vaststaande motorflens schroeven van sterkteklasse 8.8 resp. A2-70
(roestvrij staal) overeenkomstig EN ISO 4014 gebruiken en van geschikte schroefbeveiliging
voorzien.
Toelaatbare aanhaalmomenten M
Draadgrootte
Sterkteklasse 8.8, wrijvingswaarde µges = 0,12
Roestvrij staal A2-70, wrijvingswaarde µges = 0,12
Inschroeflengte
Bij gebruik van schroeven met andere wrijfwaarden of vastheidsklassen kunnen afwijkende
aanhaalmomenten nodig zijn.
L-BAL-F055D-NL 2021/51 Index 006

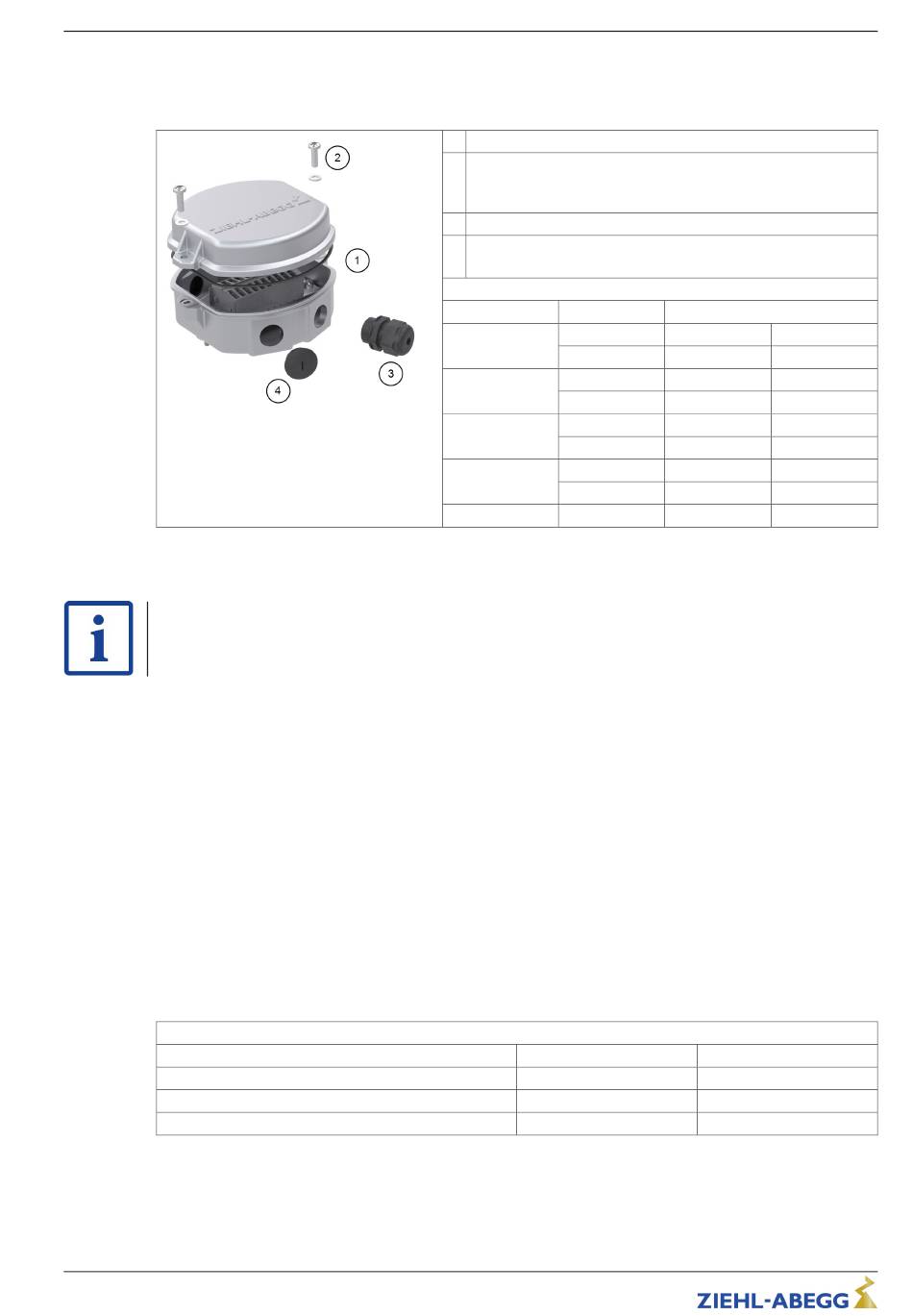

1 Niet-geïntegreerde aansluitkast van kunststof of metaal
Dekselschroeven
Aanhaalmoment: kunststof kast 1,3 Nm/12 Lb In, metalen kast
2
2,6 Nm/23 Lb In
3 Kabelschroefverbindingen (zie navolgende tabel)
Sluitschroeven kunststof/messing
4
Aanhaalmoment: 2,5 Nm/22 Lb In
Draadgrootte
M12x1,5
M16x1,5
M20x1,5
M25x1,5
M32x1,5
A
Art.-nr.
12/56
Kabelschroefverbindingen
Materialen
Aanhaalmoment M
Kunststof
1,5 Nm
Messing
4 Nm
Kunststof
2,5 Nm
Messing
5 Nm
Kunststof
4 Nm
Messing
6,5 Nm
Kunststof
6,5 Nm
Messing
6,5 Nm
Kunststof
6,5 Nm
M6
9,5 Nm
7 Nm
≥ 1,5 x d
Montage
A
13 Lb In
35 Lb In
22 Lb In
44 Lb In
35 Lb In
58 Lb In
58 Lb In
58 Lb In
58 Lb In
M8
23 Nm
17 Nm
≥ 1,5 x d
