Montagehandleiding ECblue
9.2

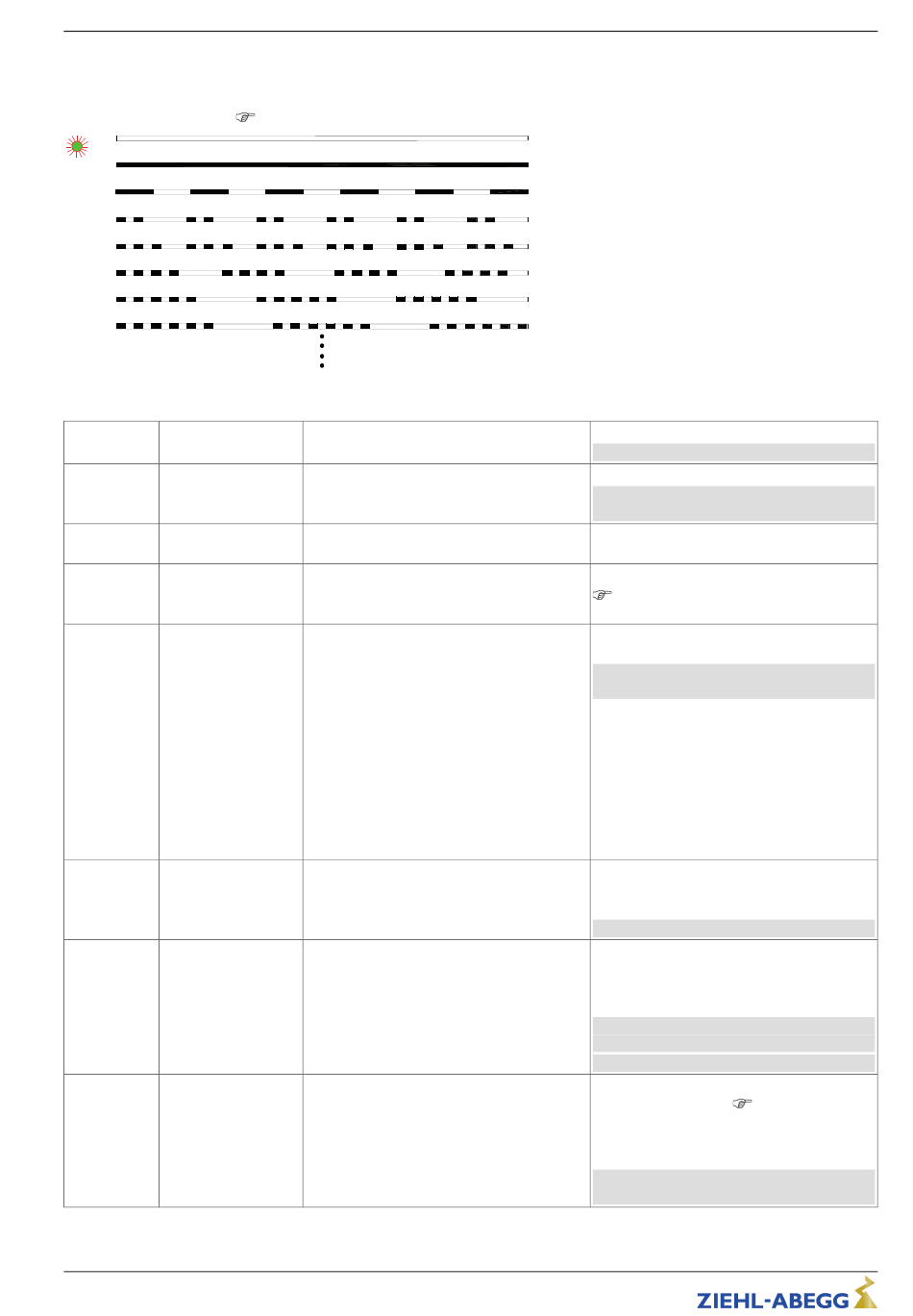

Status Out met knippercode
Status LED in eht deksel van de aansluitruimte.
Uitgang A1 Status Out OC
OFF
ON
1 x
2 x
3 x
4 x
5 x
6 x
LED code
Relais K1*
weggevallen, 11 - 14
OFF
onderbroken
aangehaald, 11 - 14
ON
overbrugd
aangehaald, 11 - 14
1 x
overbrugd
aangehaald, 11 - 14
2 x
overbrugd
weggevallen, 11 - 14
3 x
onderbroken
weggevallen, 11 - 14
5 x
onderbroken
weggevallen, 11 - 14
6 x
onderbroken
L-BAL-F055D-NL 2021/51 Index 006
Elektrische installatie.
Oorzaak
Toelichting
Uitval netspanning
Normale werking zonder storing
Geen vrijgave = OFF
Klemmen "D1" - "10 V" (Digital In 1) nicet
gebrugd of uitschakeling via bus.
Actief temperatuurmanagement
Om het apparaat tegen schade door de
hoge binnentemperaturen te beschermen,
beschikt het over een actief temperatuurma-
nagement. Bij een temperatuurstijging
boven de vastgelegde grenswaarden wordt
de uitsturing lineair gereduceerd. Om bij
gereduceerde werking op grond van te
hoge binnentemperatuur een externe uit-
schakeling van de complete installatie (bij
deze voor de controller toegelaten werking)
te voorkomen vindt er geen storingsmelding
via het relais plaats.
Hall-IC
Verkeerd signaal van Hall-IC's fout in de
commutering.
Interne steelverbinding foutief.
Motor Blokkeerd
Wanneer bij voorhanden commutering
8 sec. lang geen toerental > 0 wordt gemet-
en, wordt de fout "Motor blokkeert" geacti-
veerd.
IGBT Fault
Aardsluiting of kortsluiting van de motor-
wikkeling.
23.04.2012
v_flash_explain_1_x.VSD
Netspanning aanwezig?
Toestel schakelt Uit en bij terugkeer van
spanning automatisch weer IN
Uitschakelen
digitale ingang of bus
Bij dalende temperatuur stijgt de uitsturing
weer lineair.
Montage van het apparaat en koeling van
de controller controleren.
Controller schakelt de motor uit Automa-
tische herstart wanneer er geen fout meer
wordt herkend.
Ventilator / motor vervangen
EC-Controller schakelt uit, hernieuwde start-
poging na ca. 2,5 sec.
Definitieve uitschakeling wanneer vierde
poging vergeefs.
Reset door onderbreken van de spanning
noodzakelijk.
Controleren of de motor vrij draaibaar is.
EC-Controller schakelt uit, hernieuwde start-
poging na ca. 60 sec.
Definitieve uitschakeling wanneer na
tweede startpoging binnen 60 sec. opnieuw
foutherkenning.
Reset door onderbreken van de spanning
noodzakelijk.
Art.-nr.
43/56
Diagnose / Storingen
Reactie van de controller
Verhelpen
Code 9.
