Montagehandleiding ECblue
Aanbeveling voor leidingtypes
1. CAT5 / CAT7 leidingen
2. J-Y (St) Y 2x2x0,6 (telefoonleiding)
3. AWG22 (2x2 ineengedraaid)
Bij gebruik van een telefoonleiding met vier aders adviseren wij de volgende belegging.
"A (D+)" = rood, "B (D-)" = zwart, "GND" = wit
Informatie
•
Er moet op voldoende afstand tot net- en motorleidingen worden gelet (min. 20 cm).
•
Behalve de dataverbinding "A (D+)", "B (D-)" en de "GND"-verbinding mogen er geen verdere aders
van de dataleiding worden gebruikt.
De maximale totale leidinglengte bedraagt 1000 m (bij CAT5/7 500 m).
•
Afscherming
Het gebruik van afgeschermde leidingen is normaal gesproken niet noodzakelijk, biedt echter een
hoge bescherming tegen elektromagnetische storingen, in het bijzonder tegen hoge frequenties. Het
effect van de afscherming is echter afhankelijk van een zorgvuldige installatie van de leiding.
Wanneer afgeschermde leidingen worden gebruikt, moet het scherm minstens aan een kant op "PE"
zijn gelegd (bij voorkeur op de masteraansluiting). Bij contact van het scherm aan beide kanten
moeten eventueel optredende circulatiestromingen in acht worden genomen!
Default interfaceparameters
Baudrate
Bits
Pariteit
Stopbits
Handshake
Informatie
Bij onduidelijkheden kan ons Technische Informatieblad "Netwerkopbouw MODBUS" R-TIL08_01 via
onze supportafdeling V-STE voor regelsystemen – Luchttechniek worden aangevraagd. Dit bevat
gedetailleerde informatie over het onderwerp "MODBUS".
L-BAL-F055D-NL 2021/51 Index 006

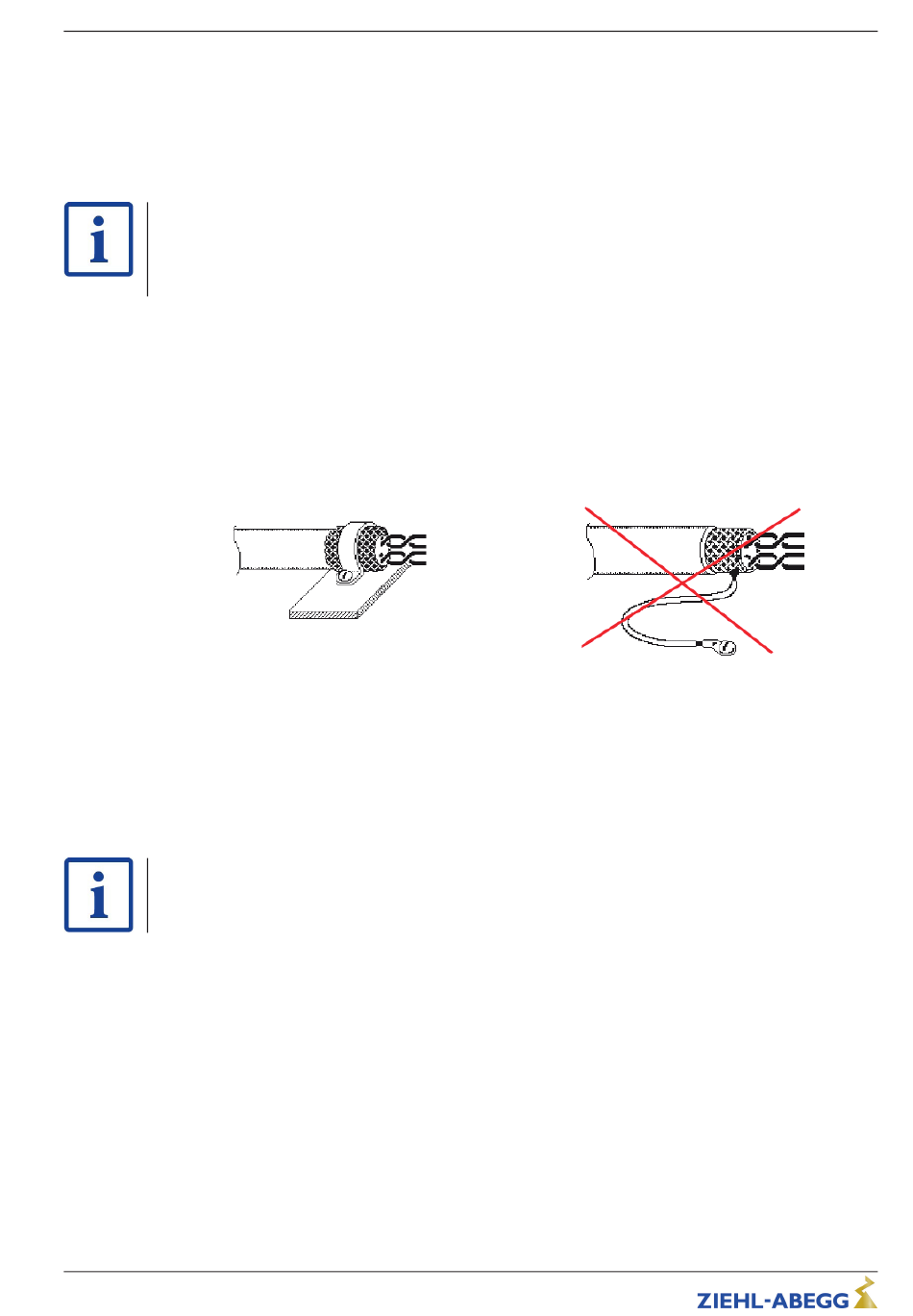

Schermaansluiting correct
=
19200
=
8
=
Even (None, uitzondering toestel landbouw)
=
1
=
Geen
Schermaaansluiting verkeerd
Art.-nr.
25/56
Elektrische installatie
