Montagehandleiding ECblue
nM Toerental van de motor
100 % Nominaal toerental
6 % Hoge toerental start
4,5 % Hoge toerental stop
0,5 V / 5 % PWM Startwaarde analoge ingang (fabrieksinstelling)
Si Toerentalopgavesignaal 0...10 V / 0...100 % PWM
Fabrieksinstelling: E1 min. = 5 %, E1 max. = 100 %
0,5...10 V
1
D.w.z. bij een opgavesignaal van ca. 1 V start de motor met 6% van het nominale toerental.
Voorbeeld: E1 min. = 0 %, E1 max. = 100 %
2
0...10 V
Voorbeeld: E1 min. = 0 %, E1 max. = 50 %
3
0...5 V
5.10
Spanningvoorziening "10 V DC"
Spanningsvoorziening voor de aansturing van de digitale ingang en externe componenten, bijv. voor
een potentiometer voor de toerentalopgave (PELV-stroombron conform EN 60204-1).
Aansluiting: "10 V" - "GND" (max. belasting
Bij een overbelasting resp. een kortsluiting (24 V - GND), wordt de stuurspanning (en zodoende het
apparaat) uitgeschakeld. Automatische inschakeling na verhelpen van de oorzaak van de fout.
Uitgangen van meerdere toestel mogen niet met elkaar worden verbonden!
5.11

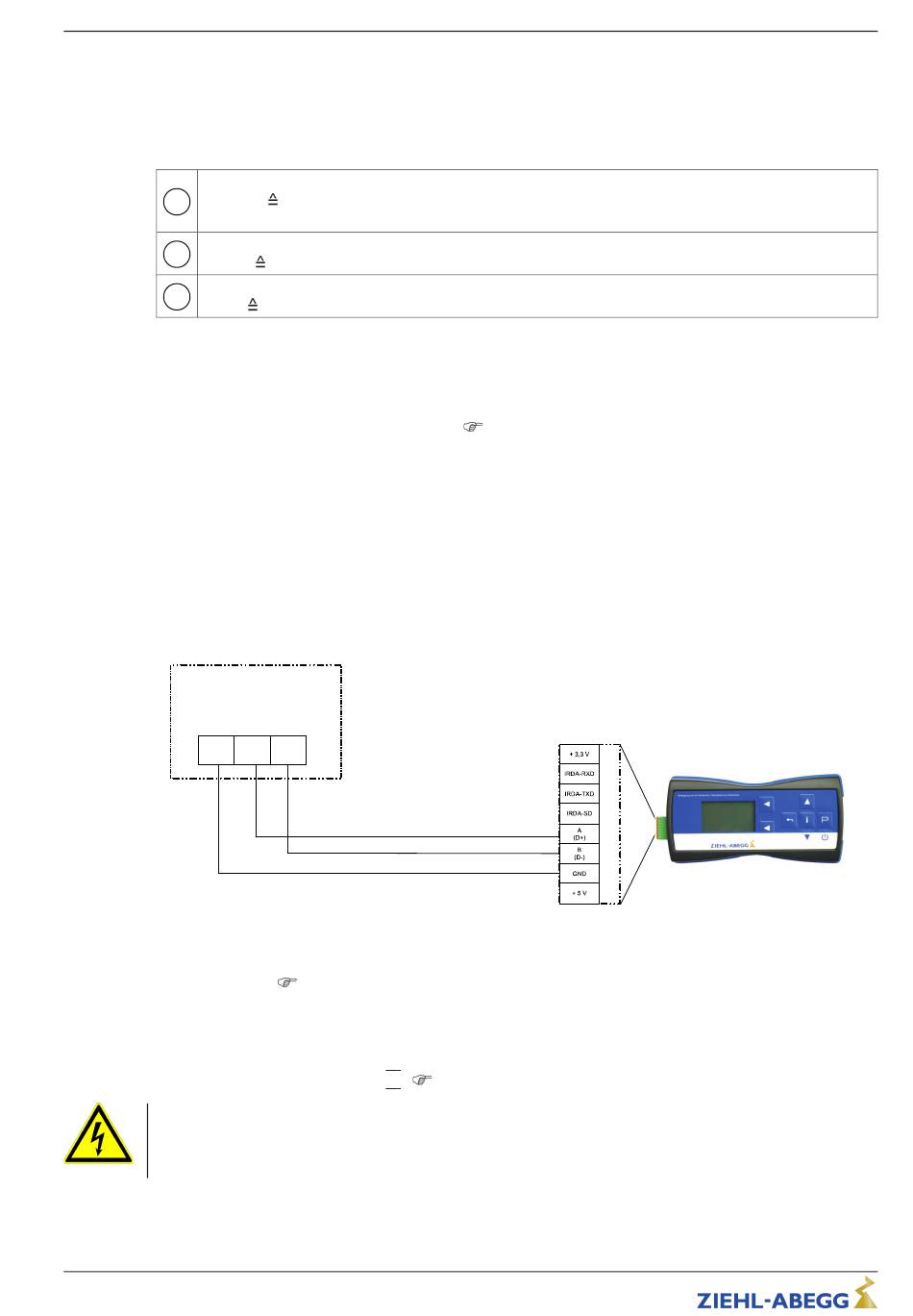

Aansluiting terminal type A-G-247NW voor service.
Desgewenst kan een extern terminal worden aangesloten. Dit kan bijv. noodzakelijk zijn om bij de
inbedrijfstelling de fabrieksinstellingen aan te passen.
De aansluiting vindt via een 4-aderige leiding plaats op de klemmen: A (D+), B (D-) en GND. bijv.
telefoonleiding type: J-Y (St) Y 2x2x0,6 (of soortgelijk), maximale leidingslengte ca. 250 m.
De spanningsvoorziening van het terminal vindt plaats via de daar ingebouwde accu of via de
stekkeradapter.
ECblue
GND
5.12
Digitale ingang "D1" voor vrijgave (apparaat AAN/UIT)
Elektronische uitschakeling via potentiaalvrij contact op klemmen "+10V" - "D1" (ingangsweerstand en
spanningsbereik
Functie bij fabrieksinstelling voor "D1":
•
Apparaat "AAN" bij gesloten contact.
•
Apparaat "UIT" bij geopend contact.
Het relais "K1" blijft aangetrokken, aansluitingen 11 - 14 overbrugd.
Status Out met knippercode:
Gevaar door elektrische stroom
Bij afstandsbesturing van de regelaar vindt in uitgeschakelde toestand geen vrijschakeling plaats
•
(geen potentiaalscheiding overeenkomstig VBG4 §6)!
•
Nooit netspanning op de digitale ingangen leggen!
L-BAL-F055D-NL 2021/51 Index 006
0...100 % toerentalopgave
0...100 % toerentalopgave
0...100 % toerentalopgave
A
B
(D+)
(D-)
Technische gegevens).
|
|
1
(
Technische gegevens en aansluitschema).
Diagnose / Storingen).
Art.-nr.
23/56
Elektrische installatie
A-G-247NW
13.05.2013
v_a-g-247nw_at_ecblue.vsd
