Montagehandleiding ECblue
5.13
Relaisuitgang"K1" voor storingmelding
Een externe storingsmelding is via het potentiaalvrij contact van het ingebouwde relais mogelijk (max.
contactbelasting zien Technische gegevens en aansluitschema).
Functie bij fabrieksinstelling voor "K1":
Bij werking trekt het relais aan, d.w.z. de aansluitingen "11" en "14" zijn overbrugd. Bij storing valt
•
het relais weg (zien Diagnose / Storingen).
•
Bij uitschakeling via de vrijgave (D1 = Digital In 1) blijft het relais aangetrokken.
Informatie
Na het inschakelen van de netspanning is een initialisatietijd van maximaal 7,5 seconden nodig tot de
elektronica van het apparaat bedrijfsklaar is. Daarna is een betrouwbare statusmelding mogelijk.
Wanneer er geen storing wordt herkend, trekt het relais na de initialisatietijd aan.
Omdat zowel schommelingen in de netspanning en omgevingscondities invloed hebben op de
initialisatietijd zou in afzonderlijke gevallen een afwijkende vertraging kunnen optreden.
5.14
Communicatie
5.14.1
Ansluiten als netwerk via MODBUS-RTU
Het toestel beschikt over een RS-485 interface voor de verbinding als netwerk via MODBUS.
Aansluiting aan: "A (D+)", "B (D-)" en "GND".
De instelling van het adres moet in "IO Setup" worden uitgevoerd.
Informatie
Er kunnen maximaal 64 deelnemers direct met elkaar worden verbonden, verdere 63 deelnemers via
een repeater.
5.14.2
RS-485 – opbouw netwerk en interfaceparameters
Er moet in elk geval op de juiste aansluiting worden gelet, d. w.z. "A (D+)" moet ook aan de volgende
apparaten aan "A (D+)" zijn aangesloten. Hetzelfde geldt voor "B (D-)".
Bovendien moet een "GND"-verbinding worden gemaakt omdat ongelijk potentiaal (boven 10 V!)tot
vernieling van de RS-485 interface leidt (bijv. blikseminslag).

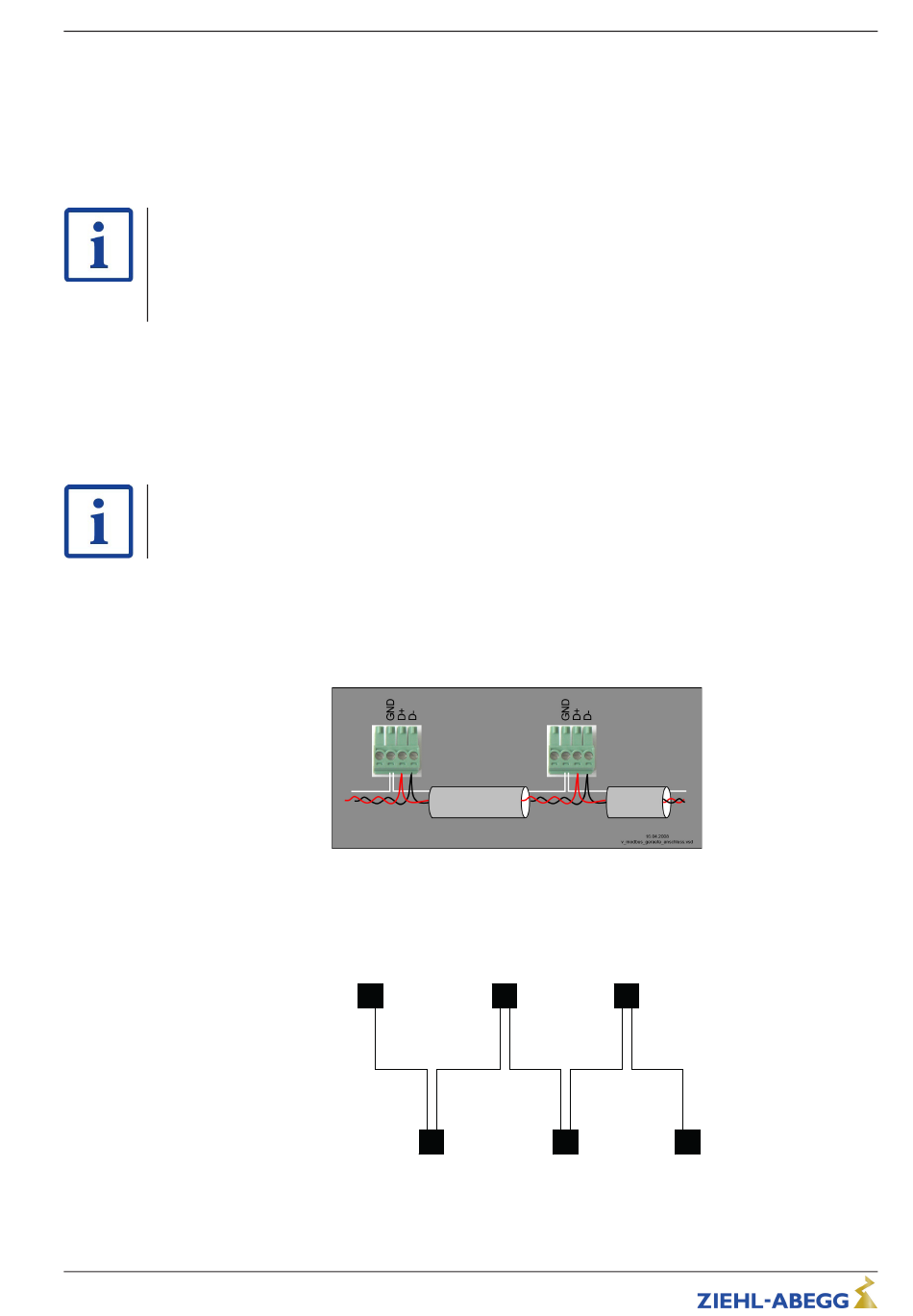

algemeen voorbeeld voor aansluiting MODBUS-toestel
De dataleiding moet van een toestel naar het andere worden geleid. Een andere soort bedrading is
niet toegestaan! Er mogen steeds slechts twee draden van een leiding (twisted pair) voor de
dataverbinding worden gebruikt.
Voorbeelden voor een MODBUS verbinding
L-BAL-F055D-NL 2021/51 Index 006
MODBUS
26.02.2007
v_modbus_verbindung.vsd
Art.-nr.
24/56
Elektrische installatie
