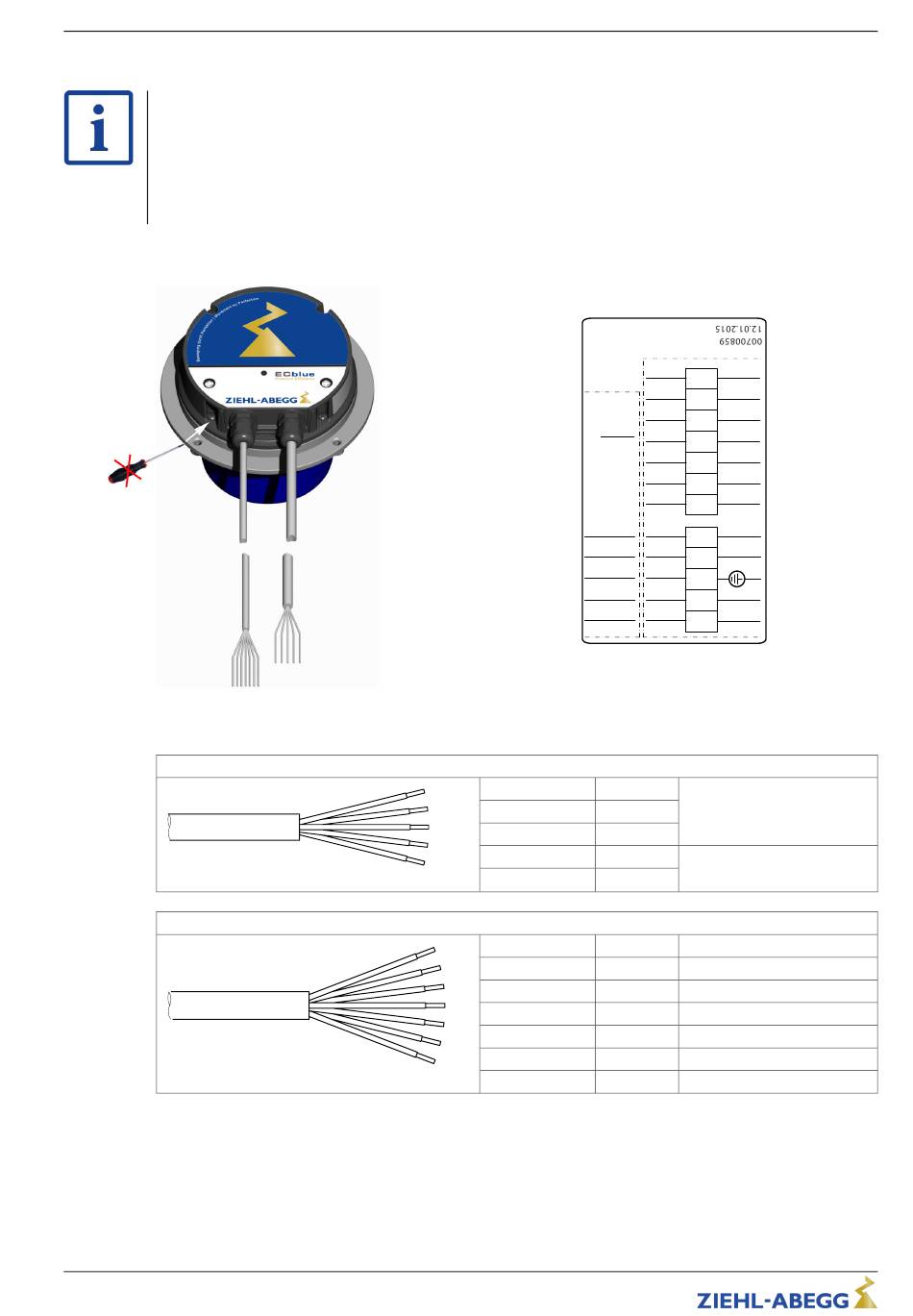

Montagehandleiding ECblue
5.3

Uitvoering met aansluitleidingen

Informatie
Bij uitvoeringen met aansluitleidingen vindt de bijschakeling plaats aan de met kleur gecodeerde
aders. Let op de kabelbanderollen op de aansluitleidingen en het desbetreffende aansluitschema.
Soort, lengte, kleurcodering en aansluitbelegging van de aansluitleidingen kunnen afhankelijk van
de uitvoering variëren.
Let bij een nieuwe aansluiting aan de klemmen in de aansluitruimte op het volgende hoofdstuk
"Aansluiting aan klemmen in de aansluitruimte".
Voorbeeld
Veiligheidsschroeven niet van behuizing losmaken!
Voor net en relais: slangleiding 5 x 1,0 mm
Lengte ca. 0,6 m *
Voor besturing: slangleiding 7 x 0,34 mm
Lengte ca. 0,6 m *
* De lengte van de leiding kan naar gelang de uitvoering variëren
L-BAL-F055D-NL 2021/51 Index 006
Lead
Color
on field side
according to
local / national
requirements
e.g.
NEC / NFPA
GN or GNYE
Op de kabelbanderol zijn landspecifieke kleurcoderingen van leidingen
weergegeven die op de veldzijde aanwezig kunnen zijn.
2
(18 AWG) vergelijkbaar LiYY-JB
BN
bruin
BU
blauw
GNYE
groengeel
WH
wit
WH
wit
2
(22 AWG) vergelijkbaar LiYY-OB
BN
bruin
BK
zwart
WH
wit
GN
Groen
YE
geel
BU
blauw
RD
rood
Art.-nr.
19/56
Elektrische installatie
Connection
Diagram
RD
10V
BU
GND
YE
0-10V /
PWM
E1
Digital In
GN
D1
OC Out
WH
A1
BK
Data +
A
BN
Data -
B
WH
RC
WH
RC
GNYE
PE
WH or GR
BU
N
BU or RD
BN
L1
L1
N
Net
PE
11
Relais
14
K1
B (D-)
MODBUS (RS-485)
A (D+)
MODBUS (RS-485)
A1
OC Out Status (Tacho)
D1
Digital In 1
E1
Analog In 1
GND
DC Out
10V
