Montagehandleiding ECblue
Bouwvorm WR: maximaal toelaatbaar aantal ventilatoreenheden dat op elkaar kan worden opgesteld
Constructiegrootte
Uitvoering met Optimizer
1 Optimizer
Opgelet!
De Optimizer is alleen vastgeklikt. Externe mechanische belasting van de Optimizer (zoals het
vasthouden of aanbrengen van montage-elementen) is niet toegestaan.
4.7.4

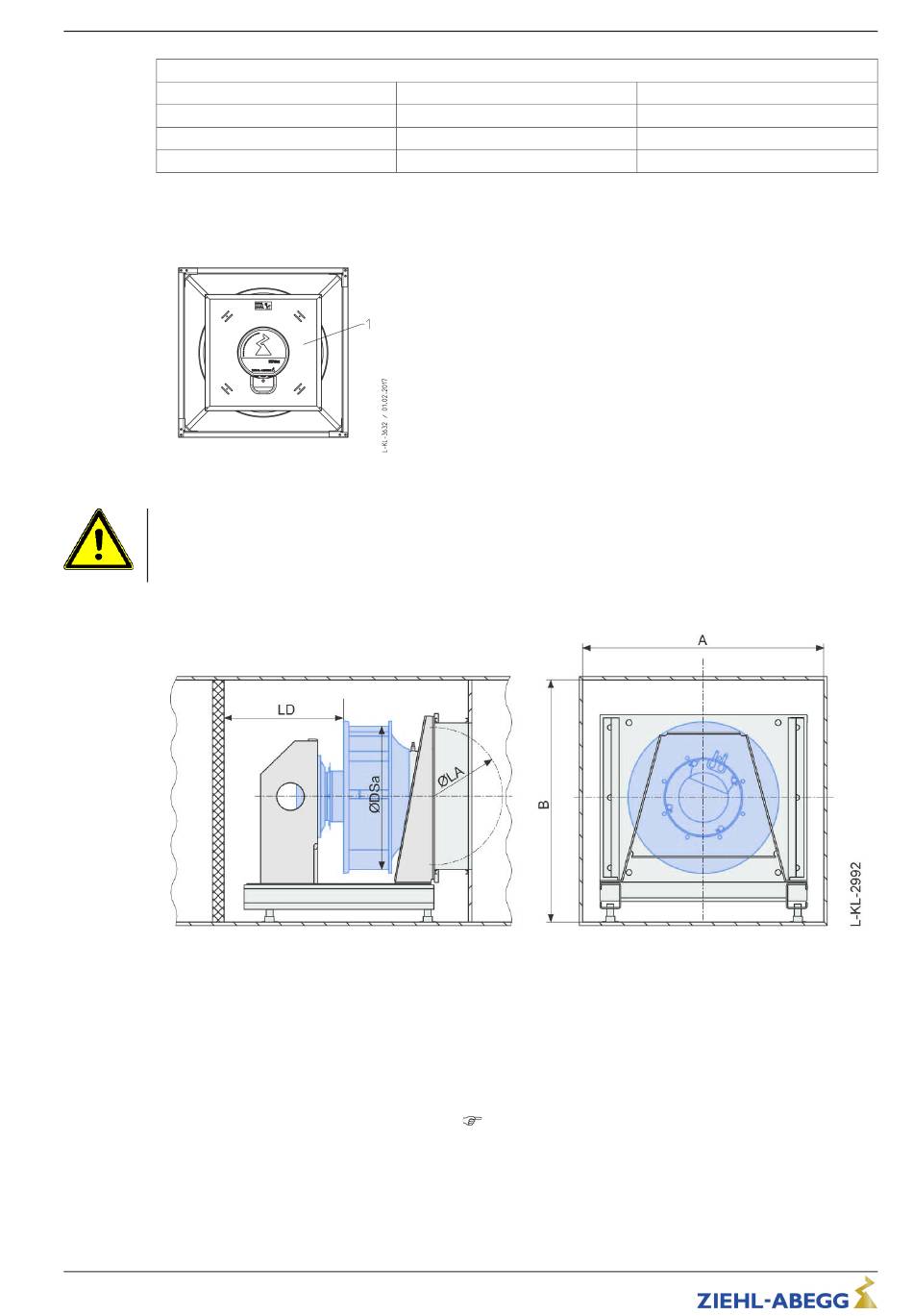

Optimale inbouwafstanden voor RH.. / ER.. / GR.. ventilatoren
Afstand zuigzijde: LA ≥ 0,5 x DSa *
•
•
Afstand drukzijde: LD ≥ 1 x DSa
•
Uittredediameter van de schoepen: Ø DSa (zie hoofdcatalogus voor informatie)
Afstanden huiswanden: A = 1,8 x DSa (A = B)
•
* Bij gestoorde stroming (bijv. kromming, kleppen aan de zuigzijde etc.) LA ≥ 1xDSa
4.8
Montage van de motor
Motoren bouwvorm MK
Bevestiging aan de vaststaande motorflens
bouwvorm A, D ..) en (montage van radiale ventilatoren bouwvorm RH).
•
Wanneer de motor als aandrijving van schoepenraderen of andere componenten wordt gebruikt, let
dan op de max. toelaatbare toerentallen van het loopwiel resp. de aan te drijven componenten.
De maximaal toelaatbare massa van het loopwiel resp. van de aan te drijven component moet bij
•
ZIEHL-ABEGG worden aangevraagd en schriftelijk worden bevestigd.
L-BAL-F055D-NL 2021/51 Index 006
Buitenafmetingen [mm]
1
2
3
De Optimizer kan voor een betere toegankelijkheid (bijvoorbeeld voor aan-
brenging van kabels of voor een reiniging) tijdelijk worden verwijderd.
607 x 607
760 x 760
912 x 912
