• Zorg dat de dichting niet opgerold wordt of gekneld raakt tijdens het plaatsen
van de koppelingshelften.
Bij niet-naleving van deze instructie kan de dichting worden beschadigd, wat een
lekkende verbinding tot gevolg heeft.
10. MOEREN AANHALEN: Volg stappen 7 – 8 op pagina's 104 – 105 om de montage
te voltooien.
I-100-DUT_116

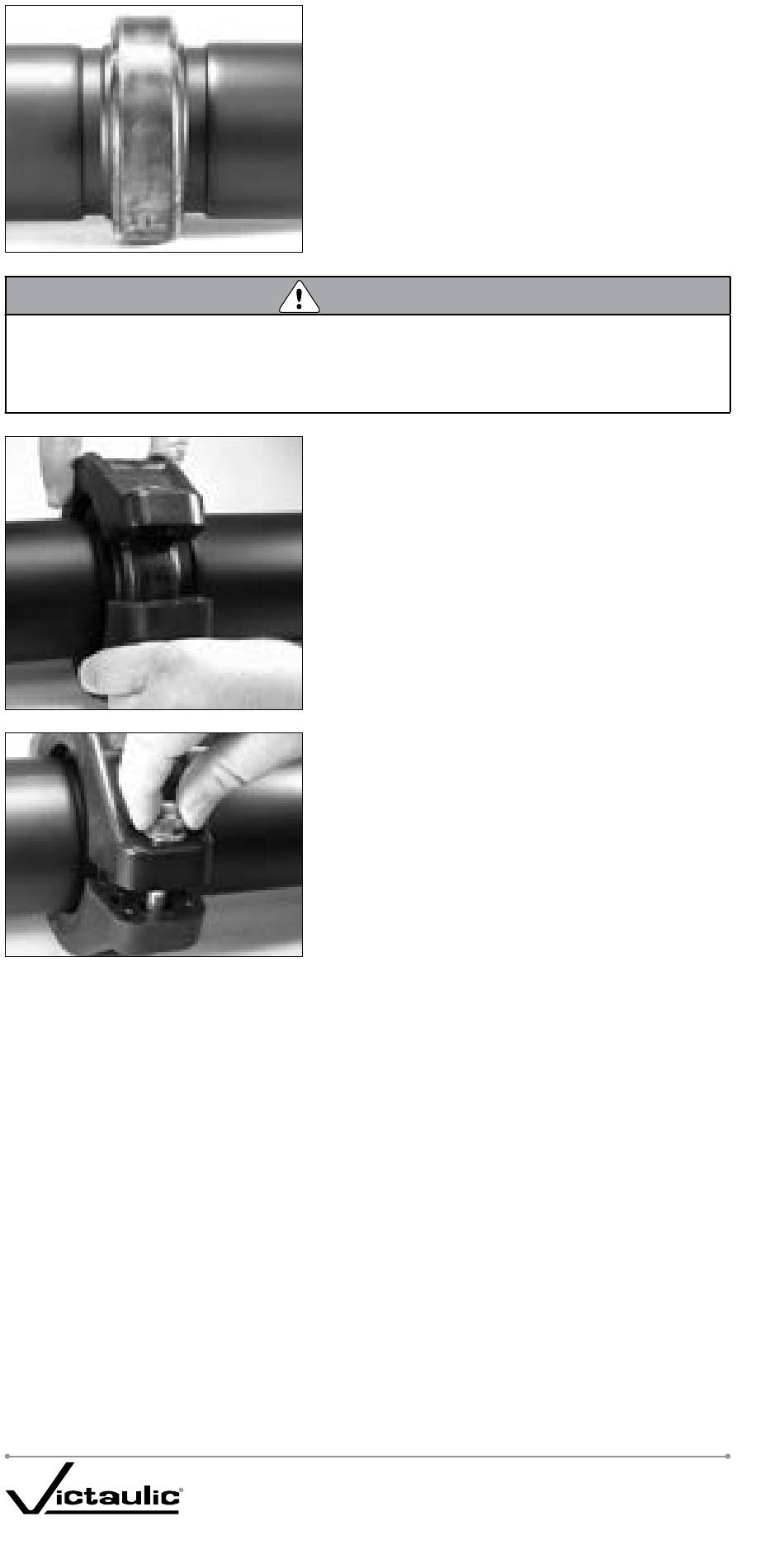

7. TE VERBINDEN ONDERDELEN KOPPELEN:
Lijn de hartlijnen van de twee gegroefde uiteinden
van de te verbinden onderdelen uit. Schuif de dichting
in positie door deze te centreren tussen de groef van
elk te verbinden onderdeel. OPMERKING: Zorg dat
niets van de dichting tot in de groef van een van de
te verbinden onderdelen reikt.
OPGELET
8. KOPPELINGSHELFTEN INSTALLEREN: Installeer
de koppelingshelften over de dichting. Controleer
of de tandkragen van de koppelingshelften volledig in
de groeven van de te verbinden onderdelen grijpen.
9. BOUTEN/MOEREN INSTALLEREN: Installeer
de bouten en draai een moer handvast op elke bout.
OPMERKING: Zorg dat de ovale nek van elke bout
correct in het respectieve boutgat valt.
INSTALLATIE-INSTRUCTIES INSTALLATION-READY
KOPPELINGEN VOOR TE VERBINDEN ONDERDELEN
MET GEGROEFDE UITEINDEN REV_F
™
