DE EINDAANSLAGEN VOOR VIC-300
MASTERSEAL
MET TANDWIELKAST AANPASSEN
• Aanpassing van de eindaanslagen kan gebeuren terwijl het systeem in werking is.
OPMERKING: Het cycleren van de klep volgens de proefaanpassingen van de eindaanslagen
kan de stroomafwaartse systemen beïnvloeden. Raadpleeg de instructies op de volgende
pagina's voor gedetailleerde instructies over hoe u de eindaanslagen aanpast.

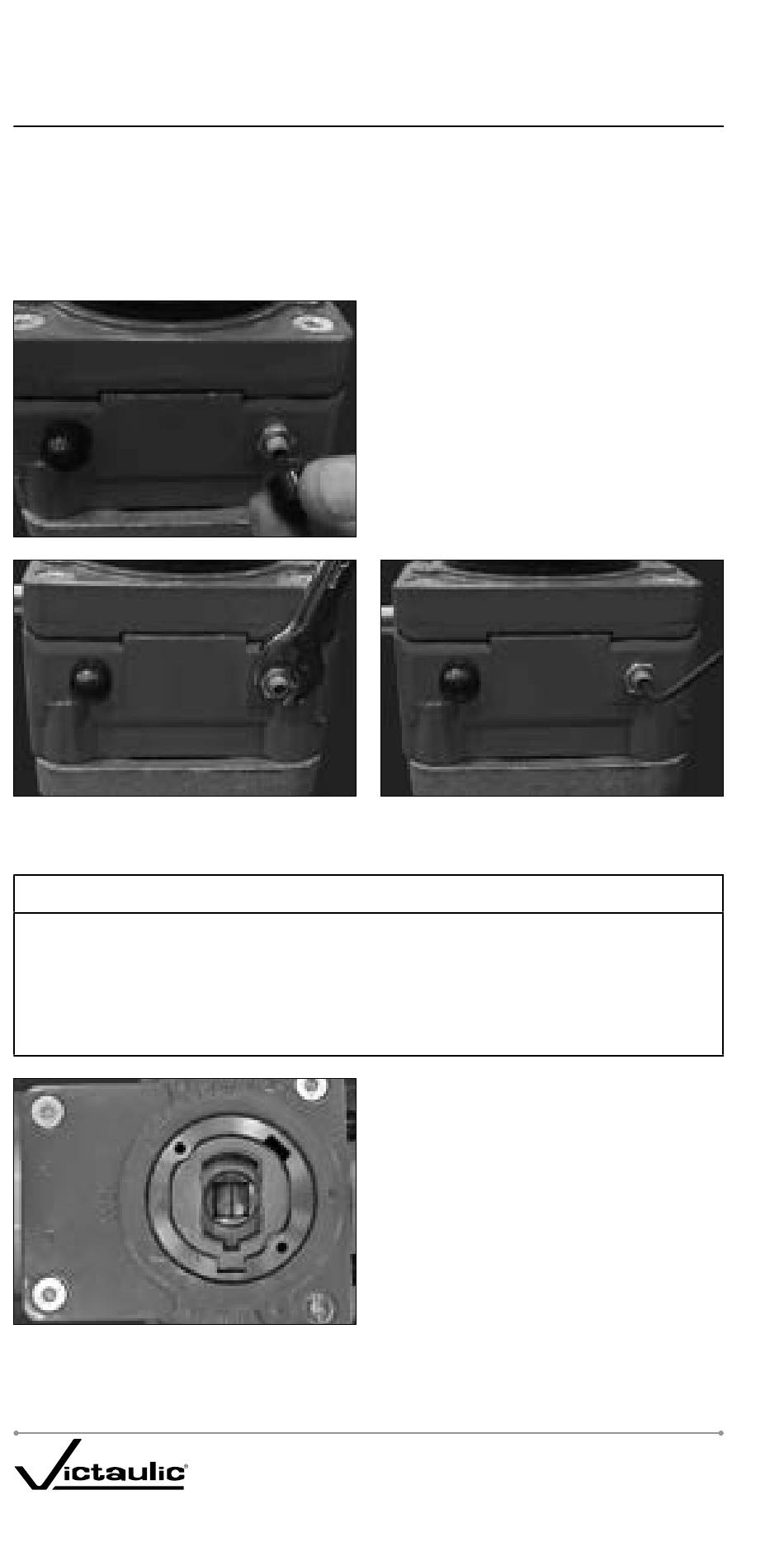

De eindaanslagen "GESLOTEN" van de tandwielkast instellen
en afstellen
2a. Maak de zeskantmoer aan de rechterkant van de tandwielkast los (linksom).
2b. Draai de interne stelschroef met een inbussleutel ongeveer drie slagen (linksom) los.
• Bij gebruik van een schachtuitbreidingskit kan extra aanpassing nodig zijn om de stand
"DICHT" volledig te bereiken.
• Stroomopwaartse systeemdruk van de klep kan verhogen terwijl de klepschijf zich
in de volledig "DICHT" stand bevindt.
• Afwaartse stroom van de klep wordt onderbroken met de schijf in de volledig "DICHT"
stand.
I-100-DUT_290
VLINDERKLEPPEN
™
KENNISGEVING
1. Verwijder de stofkap aan de rechterkant
van de tandwielkast.
3. Controleer of de klep volledig in de stand
"DICHT" staat. U kunt de volledig "DICHT"
stand controleren door de indicatordop aan de
bovenzijde van de tandwielkast te verwijderen
en de positie-indicator aan de bovenzijde
van de schacht te controleren, zoals links
afgebeeld.
INSTALLATIE-INSTRUCTIES
™
VAN DE KLEP REV_F
