• Zorg dat er voldoende ruimte achter de groef is om het Model W741 juist te kunnen
monteren.
• De buisondersteuning moet de volledige installatieprocedure zijn gewaarborgd.
4a. FLENSDICHTING CONTROLEREN: Controleer de flensdichting om te garanderen dat ze
geschikt is voor het beoogde gebruik. De kleurcode duidt de materiaalklasse aan. Raadpleeg
de tabel "Overzicht van dichtingen en hun kleurcode" in dit handboek. Voor alle informatie
over compatibiliteit raadpleegt u de Victaulic brochures 05.01 en GSG-100 die voor
download beschikbaar zijn op victaulic.com.
ADVANCED GROOVE SYSTEM (AGS)
VIC-FLANGE ADAPTER VOOR AGS
BUIS MET GEGROEFD BUISUITEINDE REV_F
1b. TEGENFLENS CONTROLEREN: De grijze zone van het
contactoppervlak van de flens (links afgebeeld) moet vrij zijn
van inkepingen, oneffenheden en vervormingen. Raadpleeg
de onderstaande tabel voor het vereiste afdichtingsvlak van het
flenscontactoppervlak.
Feitelijke buiten
diameter
van de buis
inch/mm
14.000
355,6
16.000
406,4
18.000
457,2
20.000
508,0
24.000
609,6
OPMERKING
Benodigd tegenoverliggend
afdichtoppervlak
inch/mm
"A"
Max.
14.00
356
16.00
406
18.00
457
20.00
508
24.00
610

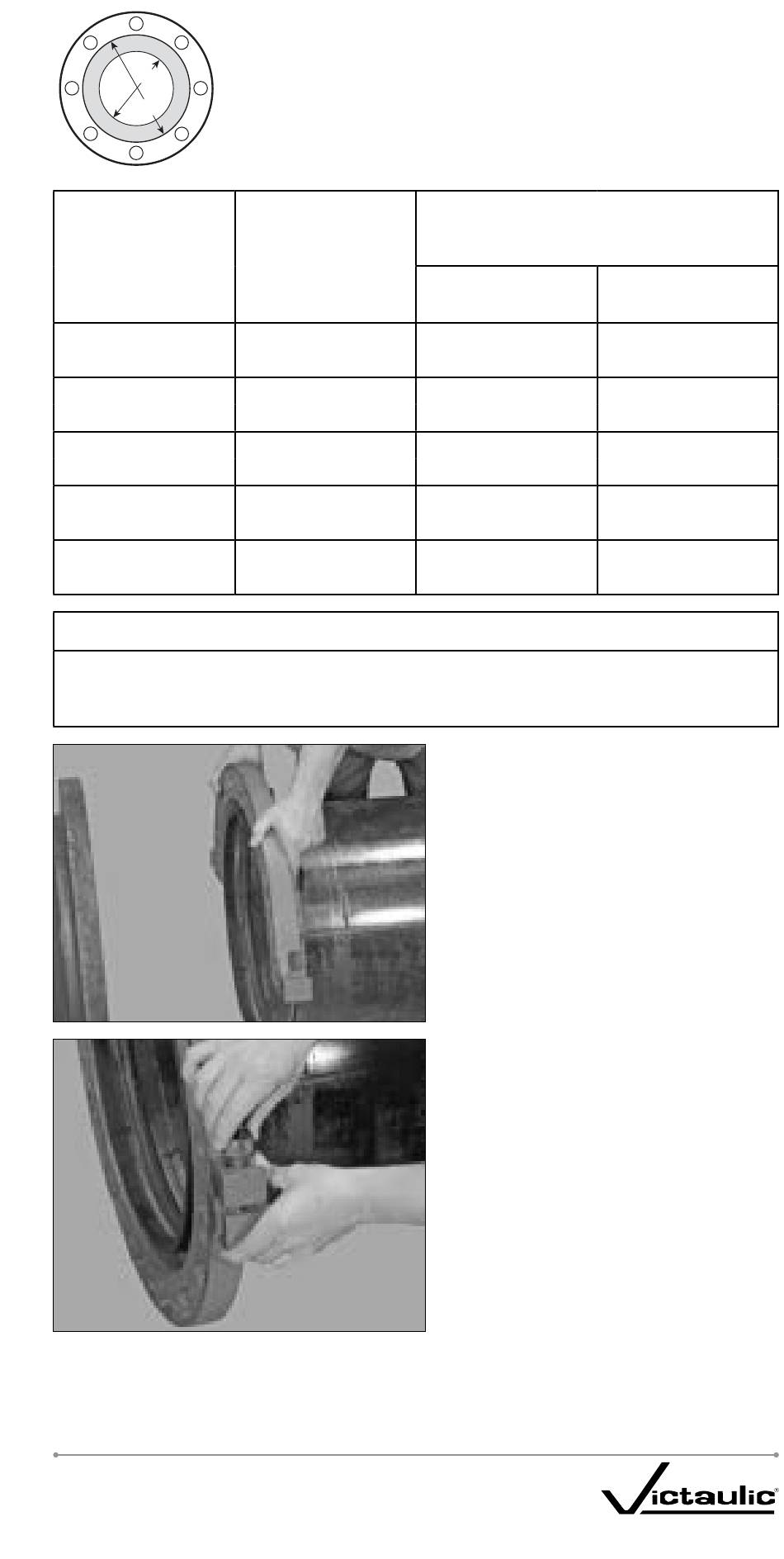

2. EERSTE SEGMENT PLAATSEN: Plaats
het eerste segment op de buis. Zorg dat
de tandkraag van het segment volledig
in de groef grijpt. OPMERKING: Bij een
verticale buis moeten het eerste segment
op zijn plaats worden gehouden tot het
tweede segment op het eerste is geplaatst
en bevestigd. Bij een horizontale buis blijft
het eerste segment bovenop de buis liggen,
zoals links is afgebeeld.
3. TWEEDE SEGMENT PLAATSEN:
Installeer het tweede segment op de buis.
Installeer de meegeleverde trekbouten in
het Model W741, zoals links afgebeeld.
Draai een meegeleverde moer handvast op
elke trekbout. OPMERKING: De moer moet
minimaal in hetzelfde vlak met het uiteinde
van de trekbout worden geplaatst, maar
voldoende los om rotatie van het Model
W741 voor boutgatuitlijning in latere stappen
mogelijk te maken. Zorg dat de tandkraag
van beide segmenten volledig in de groef
grijpt.
"B"
Min.
16.00
406
18.00
457
20.00
508
22.00
559
26.00
660
