Model HP-70 -
Model 77 -
flexibele koppeling (maten 14 inch/DN350 en groter -
vier of zes koppelingshelften)
Model 77S -
roestvaststalen flexibele koppeling (maten 16 inch/DN400 en groter -
vier koppelingshelften)
• Zorg ervoor dat u alle instructies hebt gelezen en begrijpt vooraleer u probeert
producten van Victaulic te monteren.
• Controleer steeds of het buizensysteem volledig drukvrij en leeg is vlak voor u enig
Victaulic-product probeert te monteren, te verwijderen, af te stellen of te onderhouden.
• Zorg ervoor dat alle apparatuur, aftakkingen of delen van leidingen die mogelijk werden
geïsoleerd voor / tijdens het testen of als gevolg van het sluiten of positioneren van
de afsluiter, worden geïdentificeerd, drukloos gemaakt en geledigd onmiddellijk voor
het installeren, verwijderen, afstellen of onderhouden van de Victaulic-producten.
• Deze installatie-instructies zijn bedoeld voor ervaren, opgeleide installateurs.
De gebruiker moet de bedoeling van dit product begrijpen en weten waarom
het specifiek wordt gebruikt voor deze toepassing.
• De gebruiker moet de algemeen geldende veiligheidsnormen in de industrie
en de potentiële gevolgen van onjuiste productinstallatie begrijpen.
• Draag altijd een veiligheidsbril, een helm en veiligheidsschoenen.
Niet-naleving van deze instructies kan leiden tot overlijden, ernstige persoonlijke
verwondingen en materiële schade.
• De afbeeldingen in de volgende installatie-instructies zijn van een Model 77 koppeling;
dezelfde stappen gelden evenwel ook voor Model 77S en HP-70 koppelingen in de
hierboven vermelde maatbereiken.
• Koppelingen zijn voor eenvoudige handling in meerdere koppelingshelften gegoten.
1. Volg alle instructies in het hoofdstuk "Voorbereidende stappen" op pagina's 144 – 145.

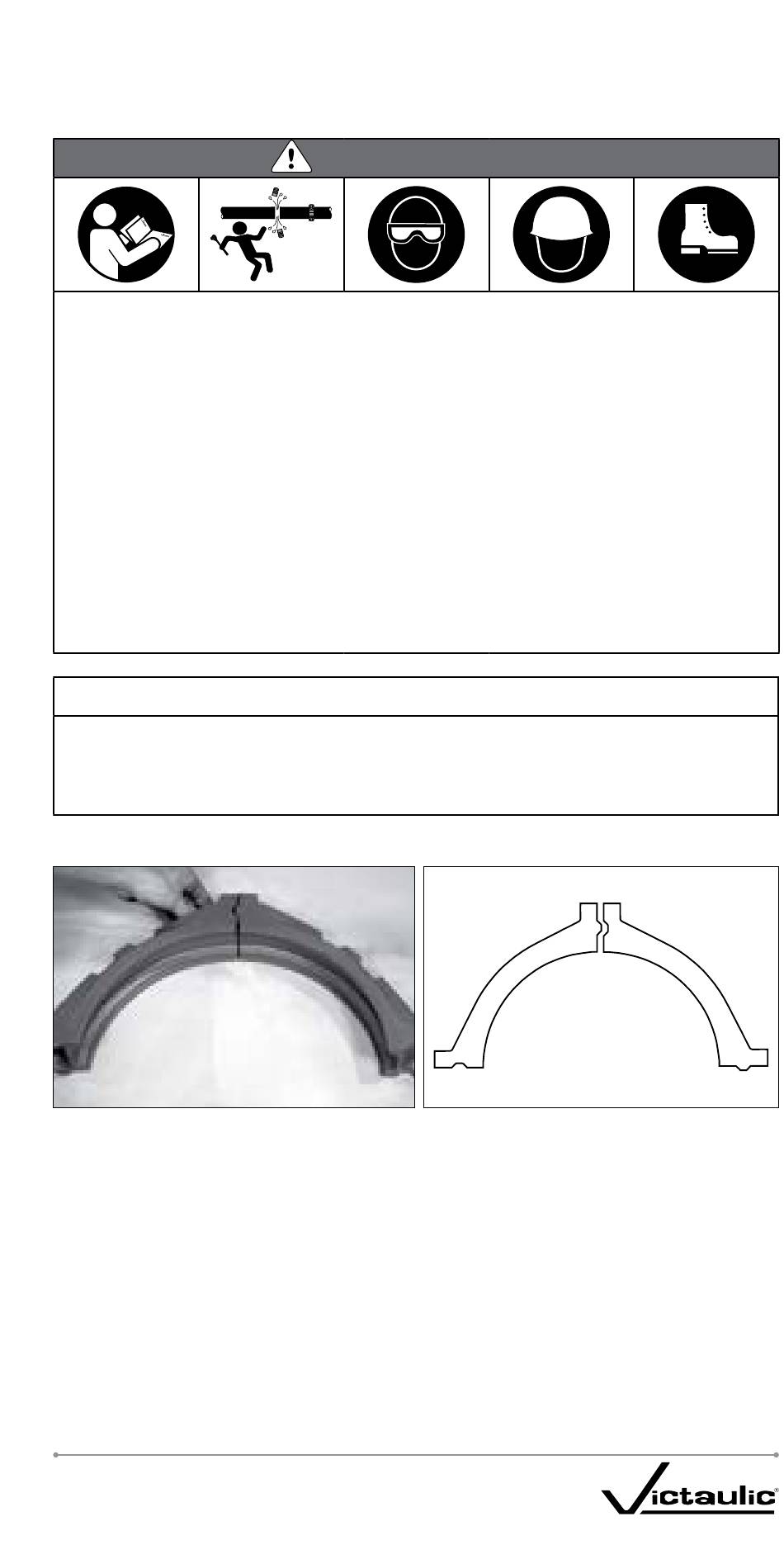

2. KOPPELINGSHELFTEN MONTEREN: Monteer de koppelingshelften tot twee gelijke delen.
Breng in elk gat aan de boutsteunvlakken een bout aan en draai op elke bout een moer
handvast aan. Zorg dat de ovale nek van elke bout correct in het boutgat valt. Haal de moeren
aan tot de boutsteunvlakken metaal-op-metaalcontact maken, zet de moeren vervolgens een
volledige omwenteling los om ruimte tussen de boutsteunvlakken te voorzien.
VOOR MODEL 77 KOPPELINGEN MET BOUTSTEUNVLAKKEN VOORZIEN VAN TONGUE-
AND-RECESS: Monteer de koppelingshelften met de tongue-and-recess op de juiste wijze
samengebracht zoals hierboven afgebeeld.
INSTALLATIE-INSTRUCTIES VOOR
STANDAARDKOPPELINGEN VOOR TE VERBINDEN
ONDERDELEN MET OGS GEGROEFDE UITEINDEN REV_F
starre koppeling (maten 14 inch/DN350 en groter)
WAARSCHUWING
KENNISGEVING
I-100-DUT_157
