• Zorg dat de dichting niet opgerold wordt of gekneld raakt tijdens het plaatsen
van de koppelingshelften.
Bij niet-naleving van deze instructie kan de dichting worden beschadigd, wat een
lekkende verbinding en materiële schade tot gevolg heeft.
BELANGRIJKE INFORMATIE VOOR GEBRUIK VAN MODEL 005H, 07, L07 EN 489
KOPPELINGEN MET EINDDOPPEN:
• Lees steeds het hoofdstuk "Veiligheidsinstructies voor installatie van Victaulic
einddoppen" in dit handboek en leef ze na.
Het niet-naleven van de "Veiligheidsinstructies voor installatie van Victaulic einddoppen"
kan resulteren in overlijden of ernstige lichamelijke letsels en materiële schade.
•
Zorg er steeds voor dat alle apparatuur, aftakkingen of delen van leidingen die mogelijk
werden geïsoleerd voor / tijdens het testen of als gevolg van het sluiten of positioneren
van de afsluiter, worden geïdentificeerd, drukloos gemaakt en geledigd onmiddellijk voor
het combineren met een einddop.
• De moeren moeten gelijkmatig en afwisselend aan beide kanten aangedraaid worden,
met nagenoeg uniforme ruimtes tussen de boutsteunvlakken, tot er metaal-op-metaal
c ontact ontstaat aan de boutsteunvlakken, zoals getoond in stappen 5 en 6.
• De schuine boutsteunvlakken moeten een gelijke en positieve of neutrale offset
vertonen, zoals getoond in stappen 5 en 6.
• Houd uw handen tijdens het aanhalen uit de buurt van de koppelingsopeningen.
Niet-naleving van de instructies voor het aanhalen van moeren zorgt voor hogere belasting
van de bevestigingsmiddelen, wat resulteert in de volgende situaties:
• Overmatig aandraaimoment vereist voor montage van de koppeling (onvolledige
montage)
• Beschadiging van de gemonteerde koppeling (beschadigde of gebroken
boutsteunvlakken of breuken in de koppelingshelften)
• Beschadiging of breken van de bouten
• Lekkende koppelingen en materiële schade
• Een negatieve impact op de systeemintegriteit
• Persoonlijke letsels of de dood
Haal de moeren NIET verder aan, nadat een visuele controle van de boutsteunvlakken
metaal-op-metaalcontact heeft aangetoond.
• Niet-naleving van deze instructie zou tot hoger vermelde situaties kunnen leiden.
INSTALLATIE-INSTRUCTIES VOOR
STANDAARDKOPPELINGEN VOOR TE VERBINDEN
ONDERDELEN MET OGS GEGROEFDE UITEINDEN REV_F
WAARSCHUWING

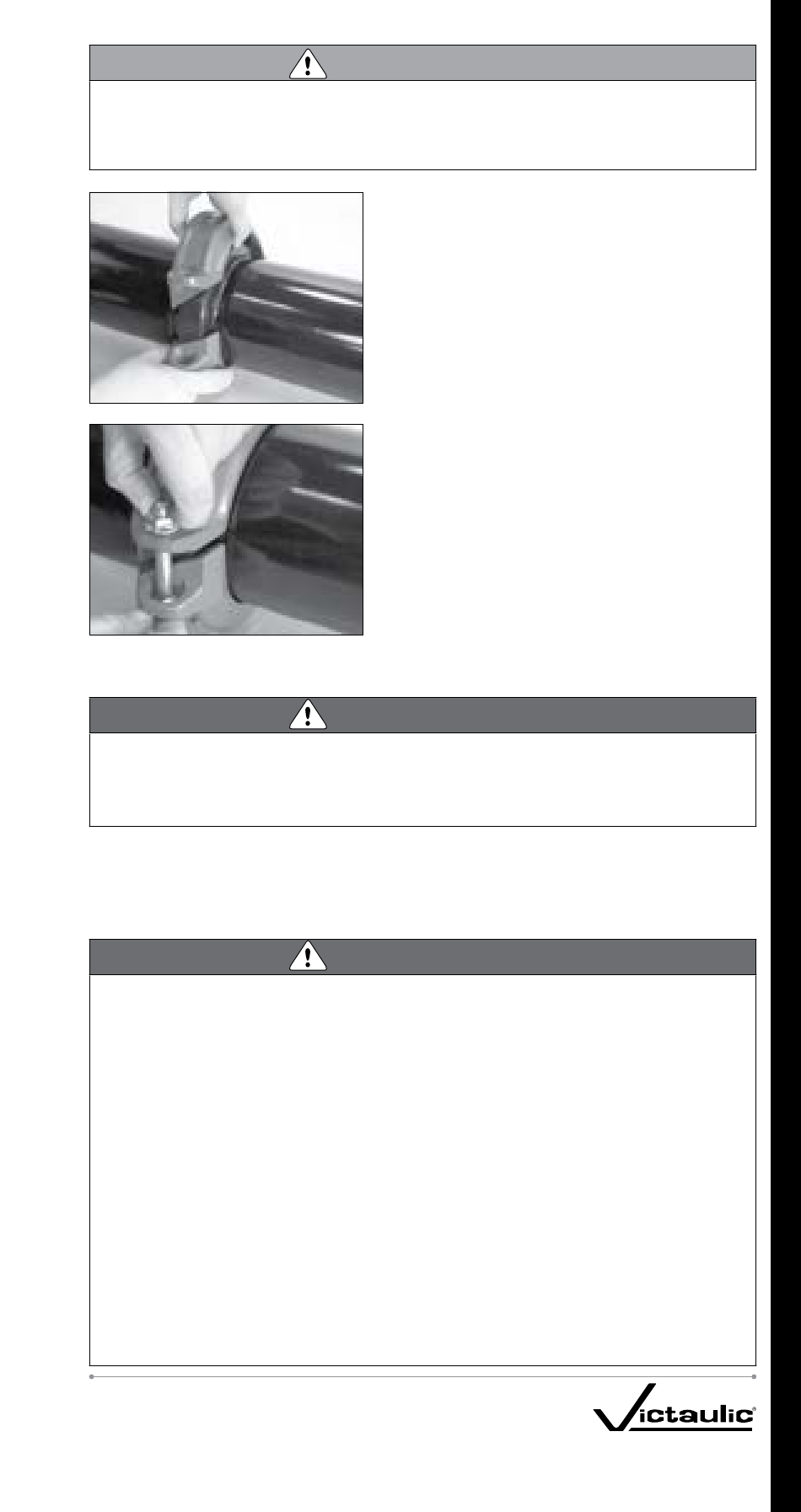

3. KOPPELINGSHELFTEN INSTALLEREN: Installeer
de koppelingshelften over de dichting. Controleer
of de tanden van de behuizing volledig in de groeven
van de te verbinden onderdelen grijpen.
4. RESTERENDE BOUT/MOER INSTALLEREN:
De resterende bout installeren en de moer handvast
op de bout draaien. OPMERKING: Zorg dat de ovale
nek van elke bout correct in het boutgat valt.
WAARSCHUWING
WAARSCHUWING
I-100-DUT_147
