Methode 2 voor herinstallatie
• De afbeeldingen in dit hoofdstuk tonen de herinstallatie van een Model 177N
koppeling; dezelfde stappen gelden evenwel ook voor de installatie van een
Model 877N koppeling.
1. Controleer of stappen 1 – 5 op de vorige pagina werden opgevolgd.
Uiteinde van
te verbinden
component
• Zorg dat de dichting niet opgerold wordt of gekneld raakt tijdens het plaatsen
van de koppelingshelften.
Bij niet-naleving van deze instructie kan de dichting worden beschadigd, wat een
lekkende verbinding tot gevolg heeft.
6. MOEREN AANHALEN: Volg stappen 6 – 7 op pagina's 109 – 110 om de montage
te voltooien.
I-100-DUT_118
KENNISGEVING

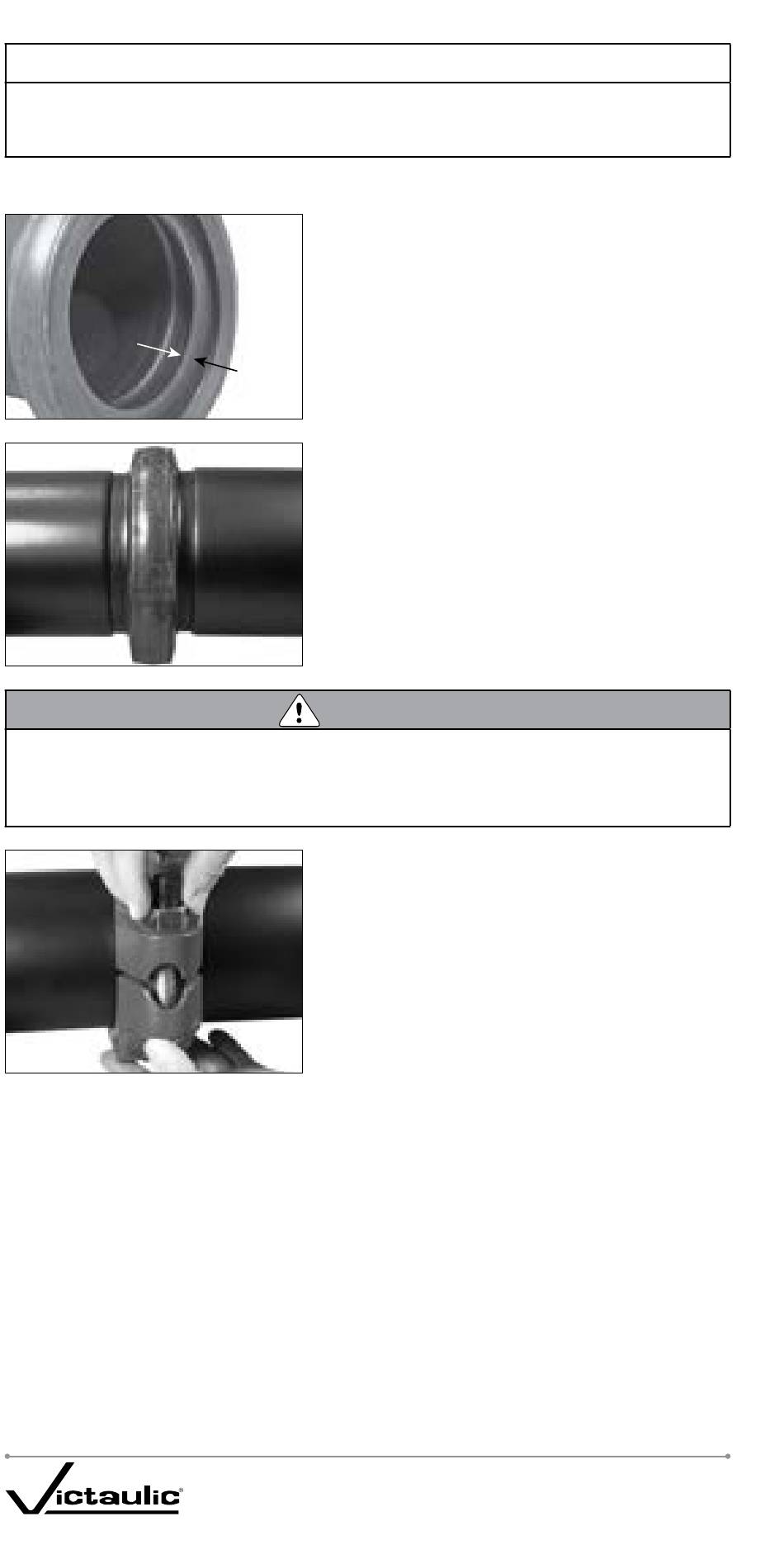

2. DICHTING INSTALLEREN: Steek het gegroefde
uiteinde van een te verbinden onderdeel in de dichting
tot het de centrale lip van de dichting raakt.
Centrale
lip van de
dichting
3. TE VERBINDEN ONDERDELEN KOPPELEN: Lijn
de hartlijnen van de twee gegroefde uiteinden van de
te verbinden onderdelen uit. Steek het uiteinde van het
tweede te verbinden onderdeel in de dichting tot dit de
centrale lip van de dichting raakt. OPMERKING: Zorg
dat niets van de dichting tot in de groef van een van
de te verbinden onderdelen reikt.
OPGELET
4. KOPPELINGSHELFTEN INSTALLEREN: Installeer
de koppelingshelften over de dichting. Controleer
of de tandkragen van de koppelingshelften volledig in
de groeven van de te verbinden onderdelen grijpen.
5. BOUTEN/MOEREN INSTALLEREN: Installeer
de bouten en draai een moer handvast op elke bout.
OPMERKING: Zorg dat de ovale nek van elke bout
correct in het respectieve boutgat valt.
INSTALLATIE-INSTRUCTIES INSTALLATION-READY
KOPPELINGEN VOOR TE VERBINDEN ONDERDELEN
MET GEGROEFDE UITEINDEN REV_F
™
