Doorlaat

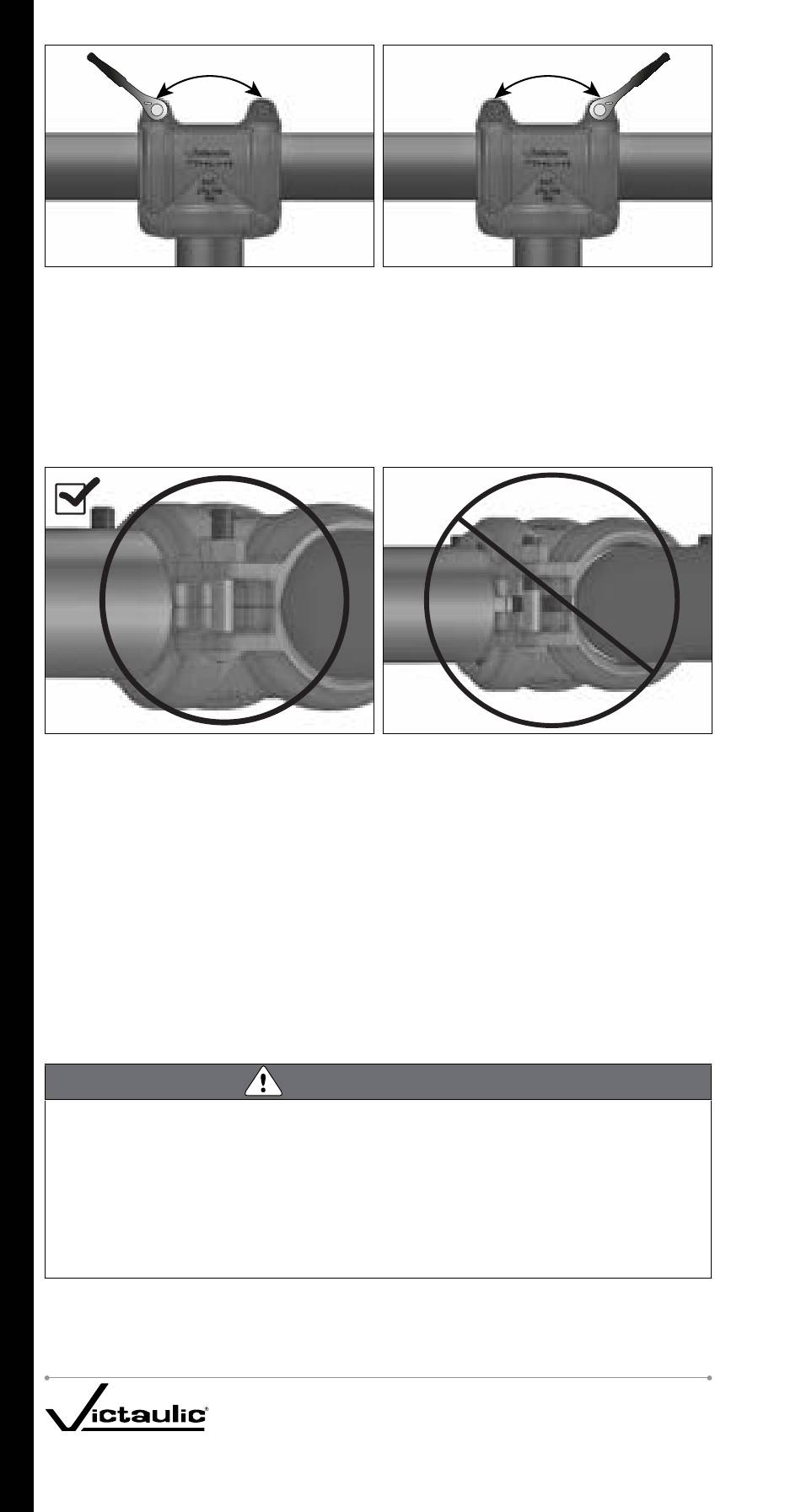

6. DE MOEREN LANGS DE BUISUITEINDEN VOLLEDIG AANHALEN: Haal de moeren langs
de buisuiteinden aan tot er metaal-op-metaalcontact ontstaat aan de boutsteunvlakken. Haal
de moeren NIET verder aan, nadat een visuele controle van de boutsteunvlakken metaal-op-
metaal contact heeft aangetoond. Als u vermoedt dat er bevestigingsmiddelen te hard werden
aangehaald (zoals aangegeven door een verbuiging in de bout, vervorming van de moer aan
het boutsteunvlak of beschadiging van het boutsteunvlak enz.), moet de volledige fitting
meteen worden vervangen. Raadpleeg de hoofdstukken "Richtlijnen voor het gebruik van
slagmoersleutels" en "Selectie van slagmoersleutels" in dit handboek samen met de betreffende
tabel "Nuttige informatie" op de vorige pagina.
JUIST
7. ZORG DAT ALLE MOEREN JUIST ZIJN AANGEHAALD EN DAT AAN ALLE
BOUTSTEUNVLAKKEN METAAL-OP-METAALCONTACT IS BEREIKT: Controleer alle
boutsteunvlakken aan elke koppeling visueel op metaal-op-metaalcontact met positieve of
neutrale offset aan de schuine boutsteunvlakken en metaal-op-metaalcontact aan de rechte
boutsteunvlakken. Als de boutsteunvlakken geen metaal-op-metaalcontact maken, draait u
de moeren aan de schuine boutsteunvlakken los. Haal vervolgens alle moeren gelijkmatig
en afwisselend aan beide kanten aan. Als de boutsteunvlakken nog steeds geen metaal-
op-metaalcontact maken, verwijdert u de fitting uit de verbinding en controleert u of de
buitendiameter ("OD"), de groefafmetingen en de maximaal toegestane verwijdingsdiameter
van de te verbinden onderdelen binnen de specificaties zijn die in dit handboek zijn vermeld
voor het betreffende groefprofiel.
OPMERKING: Voordat het systeem onder druk wordt gezet, kunt u de fitting afstellen door
de betreffende bevestigingsmiddelen te lossen. Na het herpositioneren van de fitting moeten
de bevestigingsmiddelen opnieuw aangehaald worden tot de vermelde installatievereisten
in deze instructies zijn bereikt.
• Een visuele inspectie van elke koppeling is vereist.
• Fout gemonteerde koppelingen moeten worden gecorrigeerd voordat u het systeem
vult, test of in gebruik neemt.
• Alle onderdelen die fysieke schade vertonen als gevolg van een verkeerde montage
moeten worden vervangen alvorens het systeem wordt gevuld, getest of in gebruik
genomen.
Niet-naleving van deze instructies kan een breuk van de koppeling veroorzaken, wat
kan leiden tot overlijden, ernstige persoonlijke verwondingen en/of materiële schade.
I-100-DUT_134
WAARSCHUWING
INSTALLATIE-INSTRUCTIES INSTALLATION-READY
FITTINGEN VOOR TE VERBINDEN ONDERDELEN
MET GEGROEFDE UITEINDEN REV_F
Doorlaat
FOUT
™
