NR. INSTALLATIE- EN GEBRUIKSINSTRUCTIES
VOOR DE T-60 TESTDOPKIT
• Verwijder altijd de druk uit het buizensysteem en laat het volledig leeglopen, voordat
u de koppeling/einddop probeert los te maken.
• Wees voorzichtig bij het openen van de kogelkraan.
• Blijf met gezicht en andere lichaamsdelen uit de buurt van de uitlaat
van de kogelkraan, als u het systeem test.
• Knoei NIET met de kogelkraan. De gebruiker is verantwoordelijk voor de controle
van de testdop op schade en goede werking voordat hij in gebruik wordt genomen.
Niet-naleving van deze instructies kan leiden tot overlijden, ernstige persoonlijke
verwondingen en materiële schade.
1.
Victaulic adviseert installatie van deze testdop met een Model 107N QuickVic™
Installation-Ready™ starre koppeling of Model 07 Zero-Flex™ starre koppeling.
Volg de instructies in dit handboek voor de respectieve koppeling.
2.
Controleer of de kogelkraan GESLOTEN is, voordat u het systeem onder druk brengt.
3.
Als het testen is beëindigd of vóór het afstellen of verwijderen van een koppeling doet
u de kogelkraan voorzichtig open om na te gaan of de leiding nog onder druk is. Als u bij
het openen van de kogelkraan een continue stroom van vloeistof of lucht waarneemt,
MOET u de leiding drukvrij (atmosferische druk) maken en de testmedia volledig
afvoeren, voordat u koppelingen kunt beginnen verwijderen of afstellen.
PLAATS GEEN BUISPLUG IN DE UITLAAT VAN DE KOGELKRAAN
Testdoppen zijn enkel bedoeld voor tijdelijk gebruik tijdens het testen van het systeem.
Ze mogen niet permanent worden geïnstalleerd.
Het is de verantwoordelijkheid van de gebruiker om te controleren of alle testdoppen
geschikt zijn voor bedrijf, voordat ze worden gebruikt. Inspecteer het onderdeel op
vervorming of barsten in de gegoten testdop en verbindingskoppeling. Inspecteer
de kogelkraan op schade en ga na of de schroefdraadverbinding met de dop veilig is.
Beschadigde onderdelen moeten onmiddellijk worden vervangen.
Ga na of het gegroefde buisuiteinde geen deuken, projecties of walssporen bevat die een
juiste plaatsing van de koppeling/testdop kunnen belemmeren. Eventuele vervormingen
van het buisuiteinde moeten worden gecorrigeerd.
De testdop kan herhaalde keren worden gebruikt binnen de maximale testdruk
van 250 psi/1700 kPa/17 bar. De testdruk mag de nominale waarde voor koppelingen
niet overschrijden op het punt van bevestiging.
I-100-DUT_286

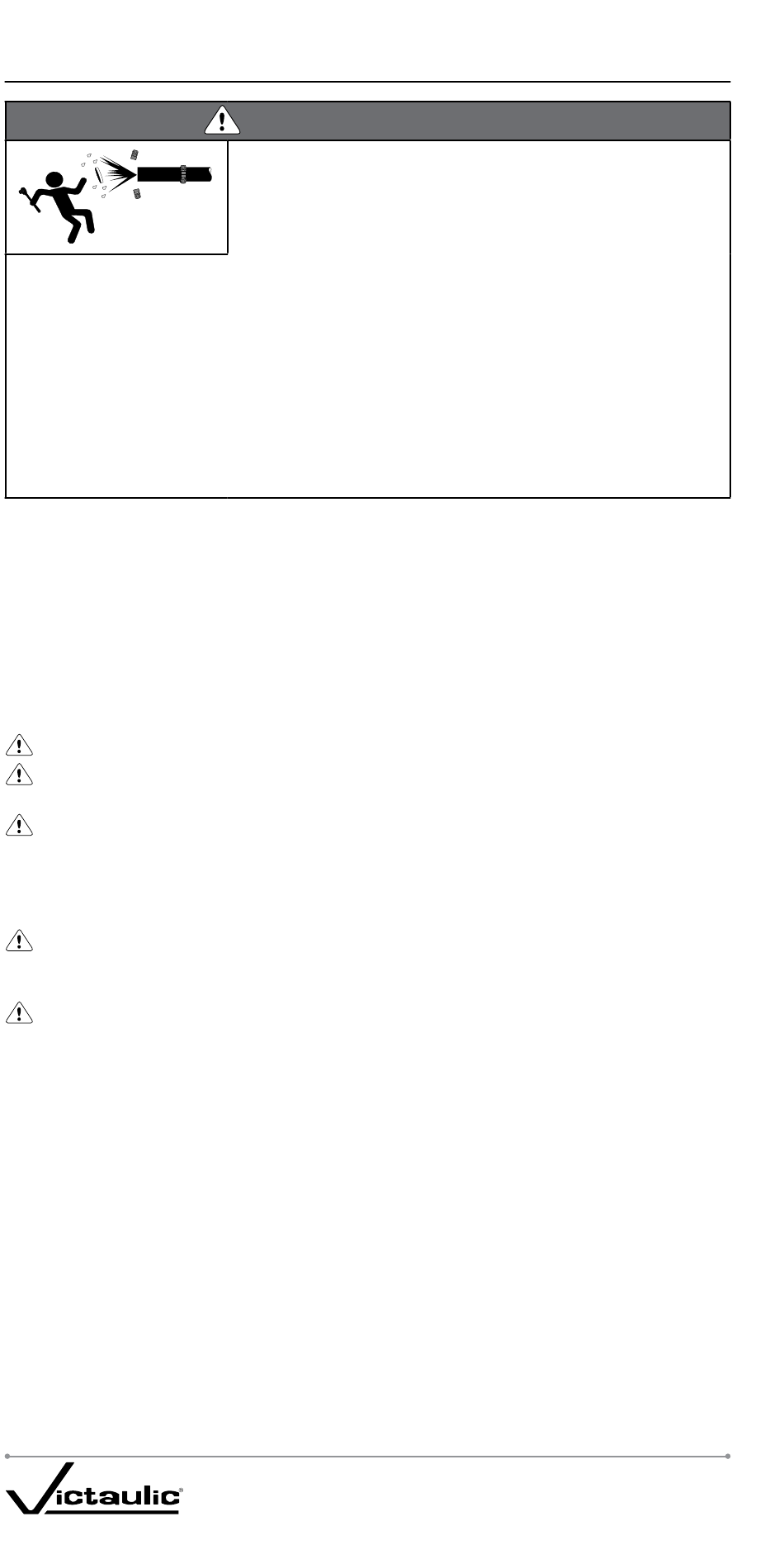

WAARSCHUWING
• DE KOPPELING/EINDDOP STAAT MOGELIJK ONDER
DRUK.
EINDDOPPEN EN EINDDOPKIT REV_F
