Model 741 (OGS) -
• Zorg ervoor dat u alle instructies hebt gelezen en begrijpt vooraleer u probeert
producten van Victaulic te monteren.
• Controleer steeds of het buizensysteem volledig drukvrij en leeg is vlak voor u enig
Victaulic-product probeert te monteren, te verwijderen, af te stellen of te onderhouden.
• Zorg ervoor dat alle apparatuur, aftakkingen of delen van leidingen die mogelijk werden
geïsoleerd voor / tijdens het testen of als gevolg van het sluiten of positioneren van
de afsluiter, worden geïdentificeerd, drukloos gemaakt en geledigd onmiddellijk voor
het installeren, verwijderen, afstellen of onderhouden van de Victaulic-producten.
• Deze installatie-instructies zijn bedoeld voor ervaren, opgeleide installateurs.
De gebruiker moet de bedoeling van dit product begrijpen en weten waarom
het specifiek wordt gebruikt voor deze toepassing.
• De gebruiker moet de algemeen geldende veiligheidsnormen in de industrie
en de potentiële gevolgen van onjuiste productinstallatie begrijpen.
• Draag altijd een veiligheidsbril, een helm en veiligheidsschoenen.
Niet-naleving van deze instructies kan leiden tot overlijden, ernstige lichamelijke letsels
en materiële schade.
Model 741 Vic-Flange adapters mogen ALLEEN worden gebruikt met buis die voorbereid is voor
Victaulic OGS groefspecificaties. Probeer deze flensadapters NOOIT te installeren op een buis
die voorbereid is voor een andere groefspecificatie.
1a. BUISUITEINDE CONTROLEREN: Het buitenoppervlak van de buis, tussen de groef en het
buisuiteinde, moet glad zijn en vrij van deuken, uitsteeksels, lasnaden en walssporen om een
lekvrije afdichting te waarborgen. Alle olie, vet, verfresten, vuil en slijpdeeltjes moeten worden
verwijderd. Ga steeds na of het juiste groefprofiel wordt gebruikt.
De buitendiameter van de buis ("OD"), groefafmetingen, en maximaal toelaatbare
buisverwijdingsdiameter moeten binnen de toleranties liggen die in dit handboek
voor Victaulic OGS groefspecificaties zijn vermeld.
HET MODEL 741 (MATEN 14 – 24-INCH/DN350 – DN600) HEEFT EEN
VEREIST AANDRAAIMOMENT. RAADPLEEG DE INSTRUCTIES OP DE
VOLGENDE PAGINA'S OF DE MARKERINGEN OP DE KOPPELINGSHELFTEN
VOOR HET VEREISTE AANDRAAIMOMENT.
I-100-DUT_218
Vic-Flange adapter (maten 14 – 24-inch/DN350 – DN600)

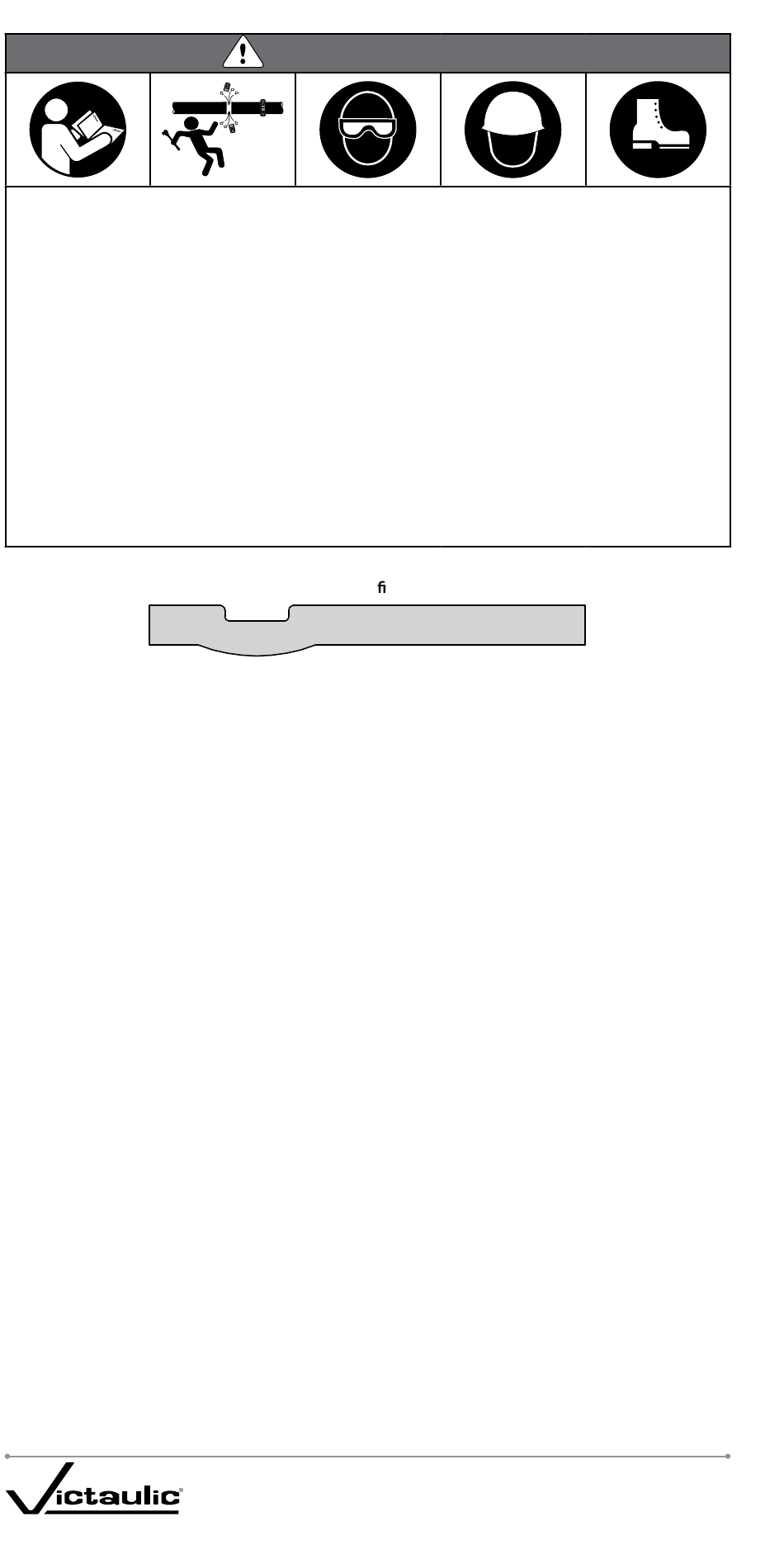

WAARSCHUWING
OGS rolgroefpro el afgebeeld
Buis en groef zijn niet op ware grootte afgebeeld
INSTALLATIE-INSTRUCTIES FLENSADAPTERS
VOOR GEGROEFDE BUIS REV_E
