BELANGRIJKE INFORMATIE BETREFFENDE
DE MONTAGE
Niet-naleving van deze instructies kan leiden tot overlijden, ernstige lichamelijke letsels
en materiële schade.
•
Raadpleeg steeds de bedienings- en onderhoudshandleiding voor het gepaste
buisvoorbereidingsgereedschap evenals de specifieke productinstructies in dit handboek
voor volledige veiligheids- en bedienings-/installatievoorschriften.
Voorzie steeds voldoende ruimte tussen aangrenzende buizen en koppelingen, zodat
•
er toegang is voor het aandraaien van bevestigingsmiddelen en de inspectie van
boutsteunvlakken.
Bij het koppelen van buizen met dezelfde maat, maar met verschillende wanddikte/
•
Schedule, zal de gemeenschappelijke waarde berekend worden op de nominale
drukwaarde van de buis met de dunste wand.
•
Ga steeds na of het juiste groefprofiel wordt gebruikt.
•
De buitendiameter ("OD") van de te verbinden onderdelen, de groefafmetingen en
maximaal toegestane buisverwijdingsdiameter moeten binnen de toleranties vallen
die in de huidige Victaulic groefspecificaties zijn vermeld.
•
Controleer steeds de materiaalklasse van de dichting om te zorgen dat ze geschikt is voor
het beoogde gebruik.
•
Gebruik starre koppelingen met schuine boutsteunvlakken NIET in combinatie met PVC
plastic buis.
•
Bij gebruik van tussenbouw- of schuifafsluiters voor een Victaulic fitting controleert
u de schijfafmetingen op de nodige speling.
•
Koppelingen met tongue-and-recess moet op de juiste wijze worden samengebracht.
•
Als er een aandraaimoment wordt gespecificeerd voor het installeren een koppeling,
MOET die waarde voor een juiste installatie op de moeren worden toegepast.
Een aandraaimoment buiten de toleranties zorgt niet voor een betere afdichting.
Het overschrijden van het gespecificeerde aandraaimoment met meer dan 10% kan
het product beschadigen met een defecte koppeling en materiële schade als gevolg.
•
Voor een juiste installatie van Advanced Groove System
FireLock EZ
™
voor alle andere koppelingen. Diepe dopsleutels bieden volledig contact met de moer
tijdens het aanhalen.
•
Als de koppeling tijdens het installeren niet juist in de groeven blijkt te zitten, moet
u de bevestigingsmiddelen van de koppeling losdraaien en het installatieproces herhalen.
Als de problemen bij het installeren aanhouden, raadpleeg dan het hoofdstuk "Installatie
inspecteren" op de volgende pagina's.
•

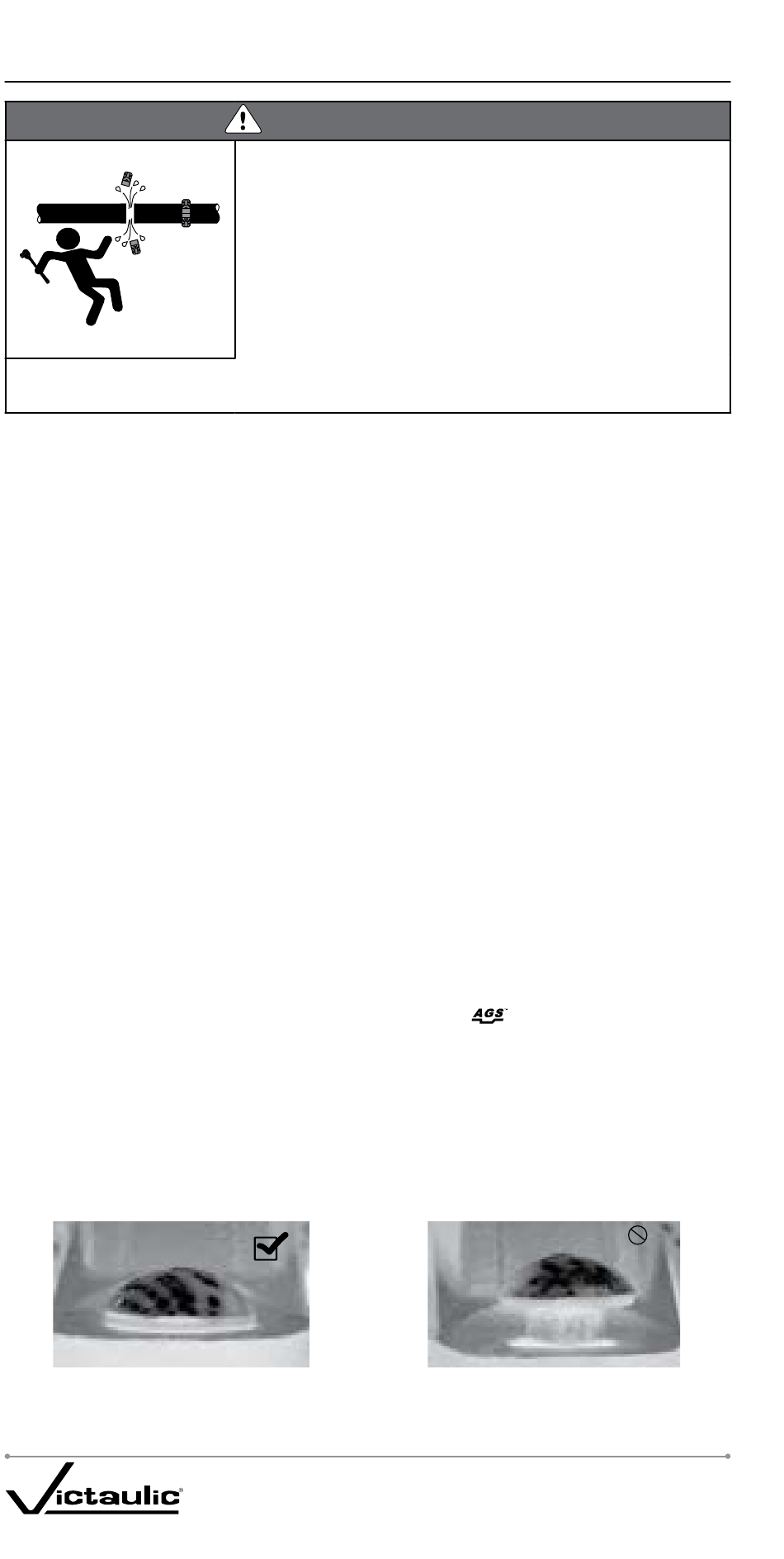

Zorg dat de ovale nek van elke bout correct in het boutgat zit, zoals hieronder afgebeeld.
GOEDE BOUTBEVESTIGING
(DE OVALE NEK VAN ELKE BOUT MOET
JUIST IN HET BOUTGAT ZITTEN)
I-100-DUT_62
WAARSCHUWING
• Controleer steeds of het buizensysteem volledig drukvrij
en leeg is vlak voor u enig Victaulic-product probeert te
monteren, te verwijderen, af te stellen of te onderhouden.
• Zorg ervoor dat alle apparatuur, aftakkingen of delen van
leidingen die mogelijk werden geïsoleerd voor / tijdens
het testen of als gevolg van het sluiten of positioneren
van de afsluiter, worden geïdentificeerd, drukloos
gemaakt en geledigd onmiddellijk voor het installeren,
verwijderen, afstellen of onderhouden van de Victaulic-
producten.
en QuickVic
koppelingen zijn diepe dopsleutels vereist. Ze zijn aanbevolen
™
JUIST
, Installation-Ready
FOUTE BOUTBEVESTIGING
(DE OVALE NEK VAN DE BOUT ZIT
NIET JUIST IN HET BOUTGAT)
INSTALLATIE-OVERZICHT REV_F
,
™
FOUT
