WERKING
ES-ZETGROEP
Als er een selectie op basis van koffie wordt
gevraagd, werkt de koffiemolen totdat de
kamer van het koffiedoseerapparaat is
gevuld.
Wanneer het doseerapparaat vol is, wordt
de dosis gemalen koffie gelost in de zet-
groep die verticaal in de koffiegroep staat.
De reductiemotor op de pignon doet de
grepen ronddraaien zodat de koffiezetka-
mer roteert.
De bovenste zuiger wordt uitgelijnd met de
koffiezetkamer en daalt in de koffiezetka-
mer. De stopstand van de zuiger voor het
zetten van koffie zal afhangen van de hoe-
veelheid gemalen koffie in de kamer.
1
2
3
4
5
6

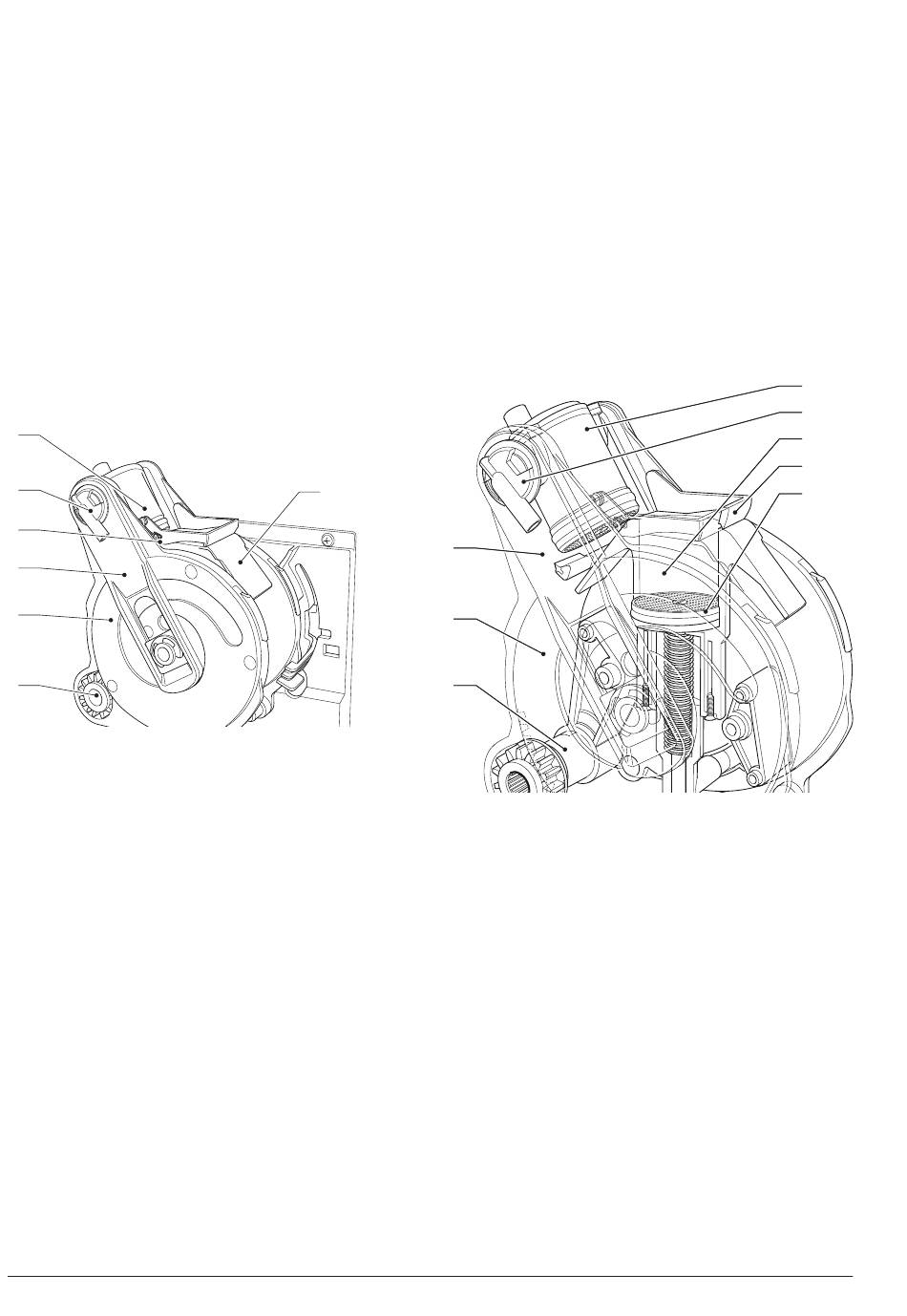

Fig. 22
1. Bovenste zuiger
2. Espressotuit
3. Afstrijkarm
4. Drijfstang
5. Grepen
6. Pignon
7. Goot koffiedik
28
Na de afgifte van de koffie daalt de boven-
ste zuiger om het koffiedik mechanisch sa-
men te drukken zodat het teveel aan water
wordt afgevoerd langs de 3de weg van de
magneetklep van afgifte.
Na de cyclus wordt de reductiemotor in de
andere richting in werking gezet zodat de
bovenste zuiger stijgt en de zetkamer naar
de afvoerzijde, tegenover de afgiftezijde,
wordt gedraaid. De onderste zuiger stijgt.
Zodra de afvoerstand is bereikt, draait de
reductiemotor de rotatierichting opnieuw
om zodat de koffiezetkamer terug in de
ruststand gezet wordt.
De afstrijkarm houdt het koffiedik tegen en
doet het vallen terwijl de onderste zuiger
terug naar de ruststand gaat.
7
4
5
6
Fig. 23
1. Bovenste zuiger
2. Espressotuit
3. Afstrijkarm
4. Drijfstang
5. Grepen
6. Pignon
7. Koffiezetkamer
8. Onderste zuiger
1
2
7
3
8
01-2018 5035 01
