fiLter eN boveNpakkiNg verwijDereN
vervaNgeN
Ga als volgt te werk om het filter of de bo-
venpakking te verwijderen of te vervangen:
1. draai de zijdelingse bevestigingsschroef
van de sleutel los;
2. draai de bovenste zuiger naar boven;
3. verwijder en vervang de bovenste pak-
king;
4. draai de ringmoer los om het bovenste
filter te verwijderen.
Positioneer de filterhouder terug en
let er hierbij op dat het vlakke opper-
vlak naar boven is gericht.
1
2
3

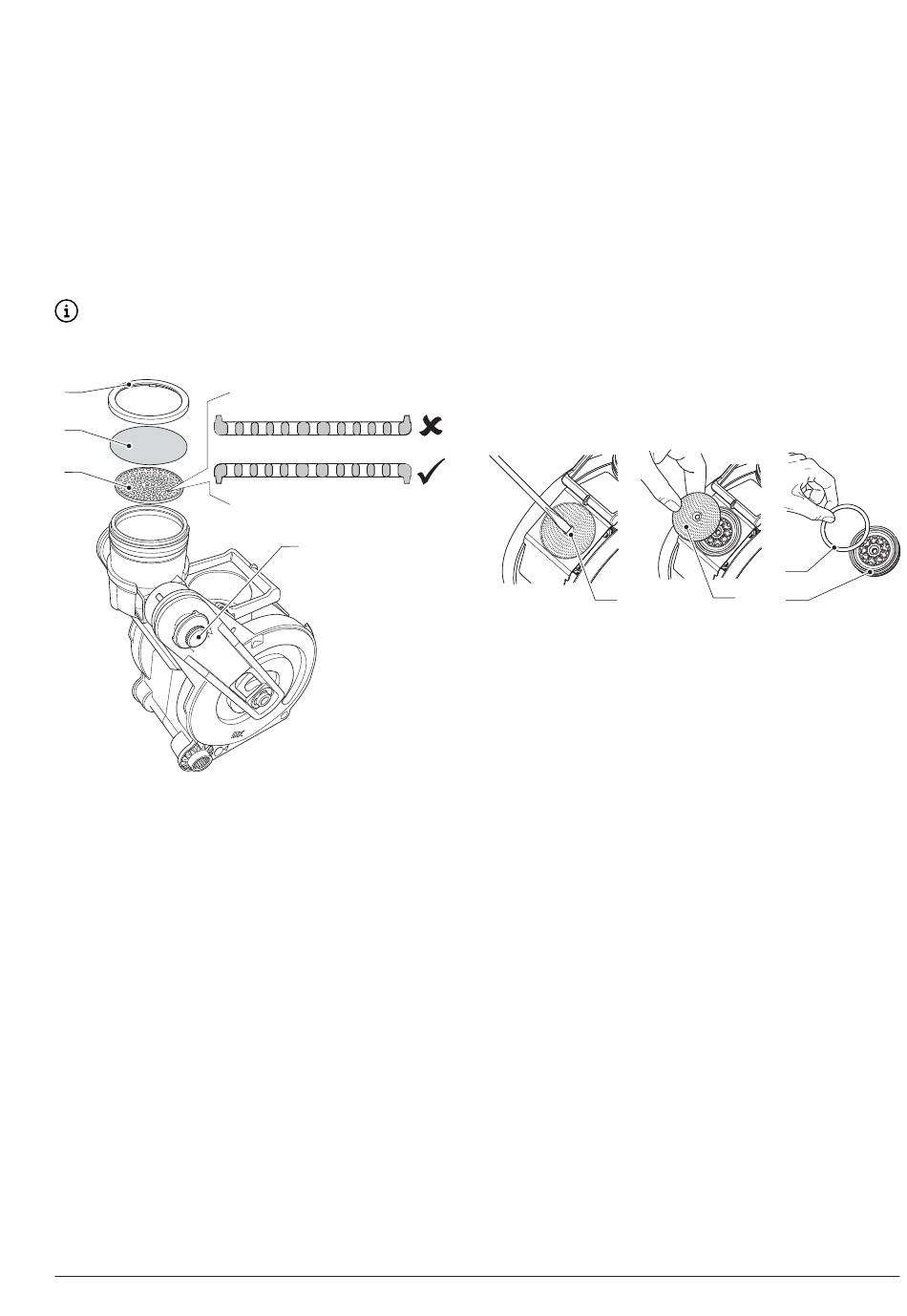

Fig. 47
1. Ringmoer
2. Filter bovenste zuiger
3. Filterhouder bovenste zuiger
4. Schroeven
01-2018 5035 01
/
4
fiLter eN oNDerpakkiNg verwijDereN
vervaNgeN
Ga als volgt te werk om het filter of de on-
derpakking te verwijderen of te vervangen:
1. breng de groep met de hand in de af-
voerstand met de onderste zuiger in de
hoge stand;
2. draai de centrale bevestigingsschroef los
om het filter te verwijderen;
3. druk op het uiteinde van de geleider van
de zuigerstang zodat de onderste zuiger
een extra slag uitvoert;
4. gebruik een kleine schroevendraaier om
de onderste zuiger uit de zuigerstang te
nemen. Let er hierbij op dat u de zuiger
of de afdichtelementen niet beschadigt;
5. verwijder en vervang de onderste pak-
king.
1
Fig. 48
1. Schroeven
2. Filter
3. Pakking
4. Filterhouder
/
3
2
4
73
