ACTIVERINGSKAART
De kaart wordt gevoed op 24V en contro-
leert de activering van de verschillende
gebruikers en de signalen van de sensoren.
De leds geven het volgende aan:
- DL1 (38) led
reset
- DL2 (19) led
knippert tijdens de nor-
rUn
male werking
- DL3 (15) gele led
heid van de + 5Vdc's aanduidt
- DL4 (17) gele led pulsen volumetrische
teller
- DL5 (15) niet in gebruik
- DL6 (21) rode led die de werking van de
weerstand van de boiler van de espresso
aanduidt
- DL7 (20) rode led die de werking van de
weerstand van de boiler van de stoom
aanduidt (indien aanwezig)
fuNctie reLais
RL1: Koffiemolen
RL2: Elektromagneten vrijgave koffie
RL3: Koffiemolen 2*
RL4: Elektromagneten vrijgave koffie 2*
RL5: Waterpomp
RL6: Mixermotor
RL7: Veiligheidsrelais 230V
RL9: Veiligheidsrelais 24V
RL11: Relais rotatierichting koffiemolen
omkeren
* modellen met twee soorten koffiebonen
Het veiligheidsrelais RL7 onderbreekt de
nuldraad (230V) wanneer de deur open-
gaat.
Het veiligheidsrelais RL9 onderbreekt de
24V-draad wanneer de deur opengaat.
iDeNtificatie moDeL
Het model van het apparaat wordt geïden-
tificeerd met behulp van de aansluiting J20
(met geleiderbruggen).
model
Pin 1
Kalea
H (5V) H (5V) H (5V)
Kalea Plus
H (5V) L (0V)
Kalea Plus
H (5V) H (5V) L (0V)
melkopschui-
mer
01-2018 5035 01
die de aanwezig-
power
Pin 2
Pin 3
H (5V)
12 13
11
J13
10
J2 J1
9
J7
J5
8
7
J10
6
J12
5
4
J21
RL9
3
J19
2
RL4
J8
RL3
1
RL2
RL1

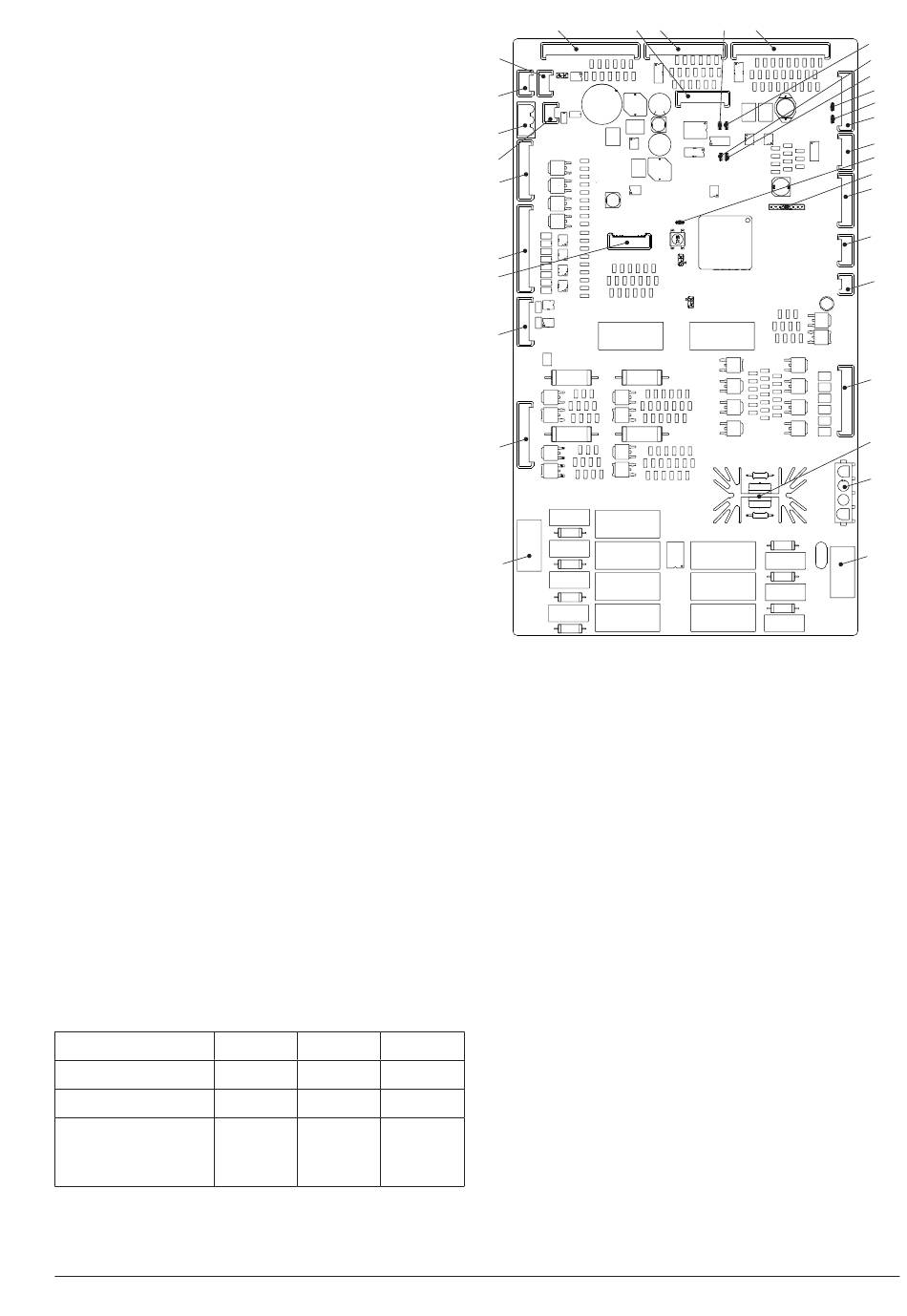

Fig. 61
1. (J8) Koffiemolens / elektromagneten vrijgave
koffie, AC-relais
2. (J19) Motor zetgroep, microschakelaar regeling
zetgroep, melkpomp*
3. (J21) Niet in gebruik
4. Upkey
5. (J12) Magneetkleppen, Magneetkleppen
melkopschuimer*, mixers
6. (J10) Mechanische slagenteller*
7. (J7) Niet in gebruik
8. (J5) Voeding kaart 24Vdc
9. (J2) CAN-BUS
10. (J1) CAN-BUS
11. (J13) Digitale ingangen
12. (J4) Seriële programmasturing
13. (J20) identificatie model
14. DL5 Led "pulsen volumetrische teller"
15. (J17) Digitale ingangen
16. DL4 Led "pulsen volumetrische teller"
17. DL1 Led "RESET"
18. DL2 Led "RUN"
19. DL7 Led werking boiler espresso
20. DL6 Led werking boiler stoom
21. (J11) Sensoren boilers
22. (J14) Aanwezigheid reservoirs
23. DL3 Led "POWER"
24. (J22) Kaart uitbreiding
25. (J16) Verlichting afgiftevak*
26. (J6) Afzuigkleppen dampen
27. (J23) Waterpeil boiler stoom
28. (J18) Regeling maalfijnheid*, motoren
doseerapparaten, magneetkleppen
melkopschuimer**
29. Triac weerstand(en) boiler(s)
30. (J15) Weerstanden boilers
31. (J9) Mixermotor, waterpomp AC-relais
* indien aanwezig
** Plus-versie
14
15
J20
J17
J4
J11
J14
J16
J22
J6
J23
RL11
J18
J15
RL6
J9
RL5
RL7
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
81
