ONDERHOUD ZETGROEP
z4000
Elke 10.000 afgiftes of sowieso elke
6 maand moet er een al bij al klein onder-
houd worden uitgevoerd aan de koffiegroep
om de werking mettertijd te optimaliseren.
Voor het onderhoud moet de groep als
volgt worden verwijderd:
1. koppel de afgiftetuit van de koffie los van
de groep door deze 90° te draaien ten
opzichte van de drijfstang en naar buiten
te trekken;
2. draai de hendel voor de bevestiging van
de groep naar de horizontale stand;
3. verwijder de koffiegroep.
1
2
3
4
70
2
15
5
6
7
8

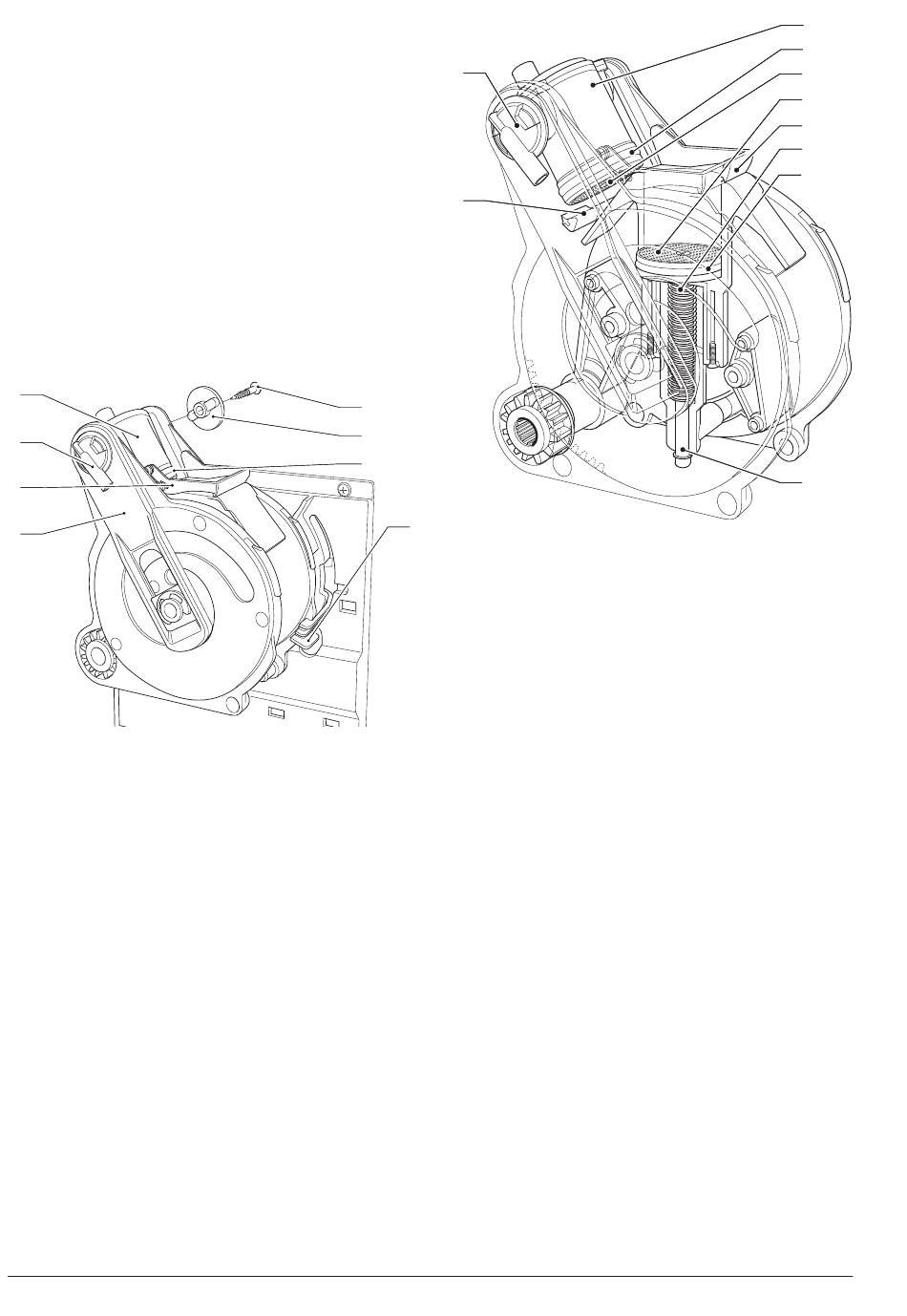

Fig. 44
1. Bovenste zuiger
2. Tuit voor koffieafgifte
3. Onderste afstrijkarm
4. Drijfstang
5. Zijdelingse schroef
6. Sleutel
7. Bovenste pakking
8. Hendel voor bevestiging groep
9. Bovenfilter
10. Onderfilter
11. Onderste afstrijkarm
12. Onderste zuiger
13. Onderste pakking
14. Geleider zuigerstang
15. Bovenste afstrijkarm
16. Deksel groep
1
7
9
10
11
12
13
14
01-2018 5035 01
