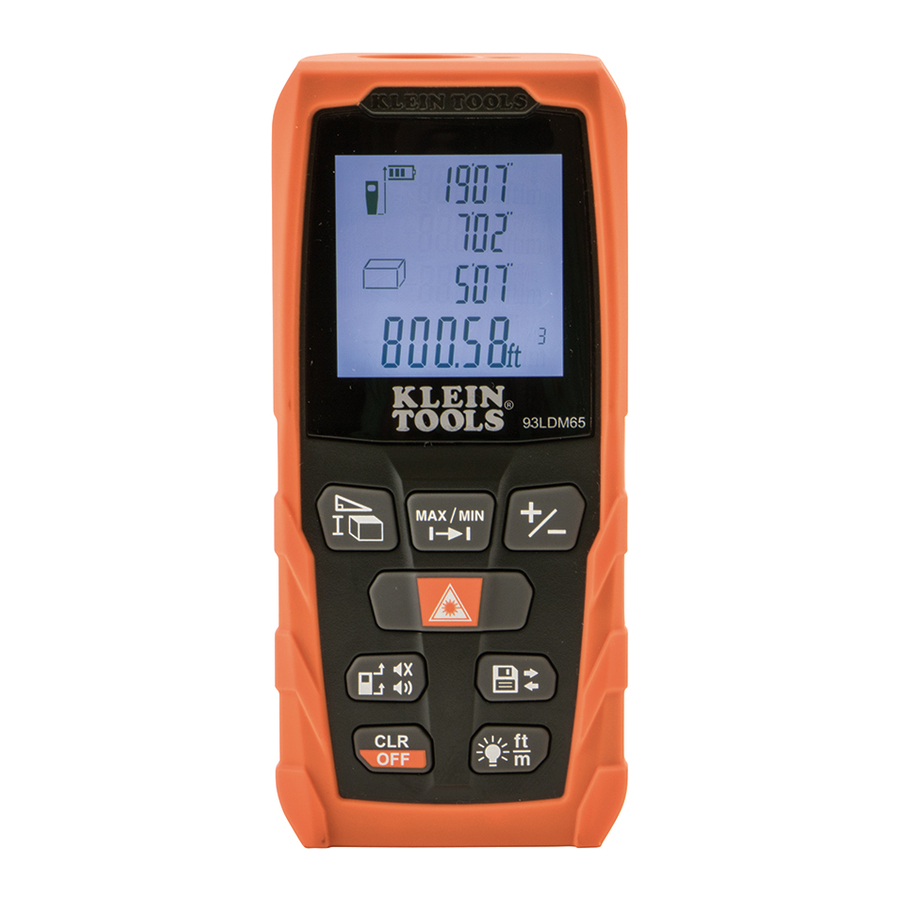

Klein Tools 93LDM65 - Laser Afstandsmeter Handleiding

FUNCTIE DETAILS

• ENKELE OF CONTINUE AFSTANDSMETING
• METINGEN OPTELLEN OF AFTREKKEN
• OPPERVLAKTE
• OMTREK
• VOLUME
• DIRECTE EN INDIRECTE METING
• LCD SCHERM
• ACHTERGRONDVERLICHTING
• HOORBARE BEEP

LET OP: Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin.

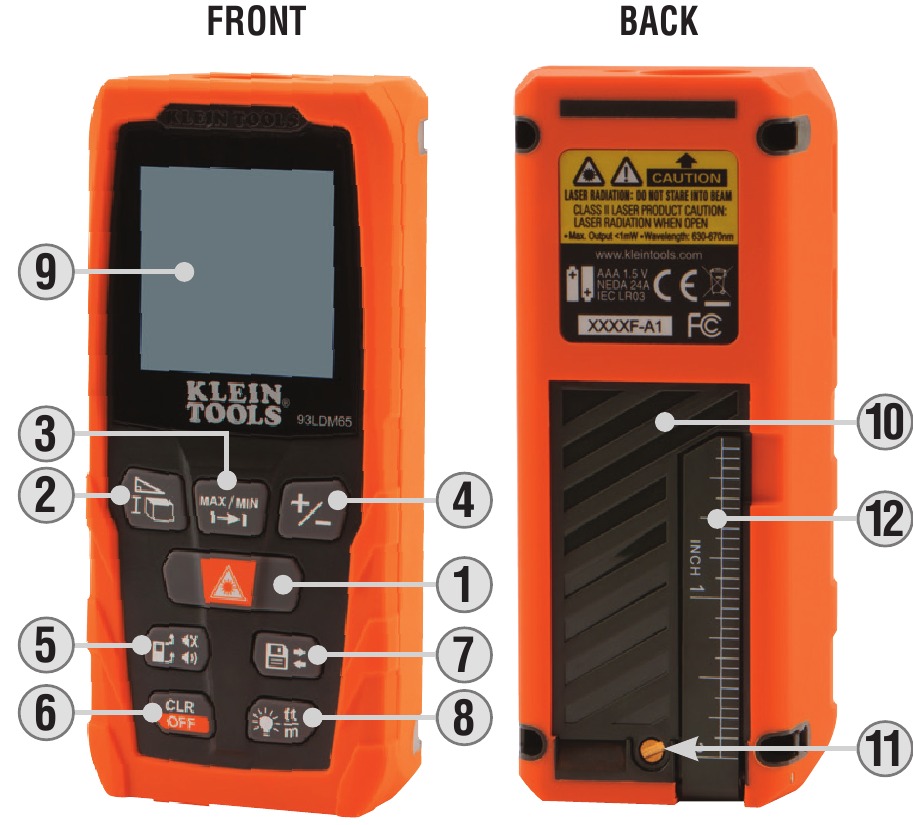

APPARAAT

1. Aan/uit-knop/Meetknop
2. Meetopties knop
3. Continue meetknop
4. Meting optellen/aftrekken knop
5. Referentiepunt, Geluid aan/uit-knop
6. Wissen/Uitschakelen knop
7. Geheugen opslag knop
8. Achtergrondverlichting/Meeteenheid knop
9. LCD-scherm met achtergrondverlichting (zie hieronder)
10. Batterijklep
11. Batterijklepschroef
12. Dieptemeter (klapt uit)

ALGEMENE SPECIFICATIES

Klein Tools 93LDM65 Laser Afstandsmeter berekent gemakkelijk afstand, oppervlakte, omtrek en volume tot 65' (20 m) met behulp van directe en indirecte metingen met een nauwkeurigheid van +/- 1/16" (1,6 mm). Het biedt zowel imperiale als metrische metingen en voert enkele, continue (Max/Min) en cumulatieve metingen uit.

• Eenheden: Voeten / Inches / Meters
• Laserklasse: Klasse 2 • Lasertype: 635nm. < 1mW
• Bereik: 8" tot 65 ft. (0,2 tot 20 m)
• Nauwkeurigheid: +/- 1/16" (1,6 mm)
• Geheugen / Opslag: 20 metingen of sets
• Automatische uitschakeling - Laser: 30 seconden
• Automatische uitschakeling - Apparaat: 3 minuten
• Bedrijfstemperatuur: 32° tot 104°F (0° tot 40°C)
• Opslagtemperatuur: 14° tot 140°F (-10° tot 60°C)
• Afmetingen: 4.5" x 2.0" x 1.4" (115 x 52 x 32 mm)
• Gewicht: 4.5 oz. (118 g)
• Batterijtype: 2 x AAA
• Ingress Protection: IP54
• Valbescherming: 3.3 ft. (1m)

LET OP: Meetbereik en nauwkeurigheid zijn gebaseerd op typische omstandigheden en kunnen verslechteren onder ongunstige omstandigheden, zoals fel zonlicht of slechte reflectie.
Specificaties onder voorbehoud.

FUNCTIE DETAILS

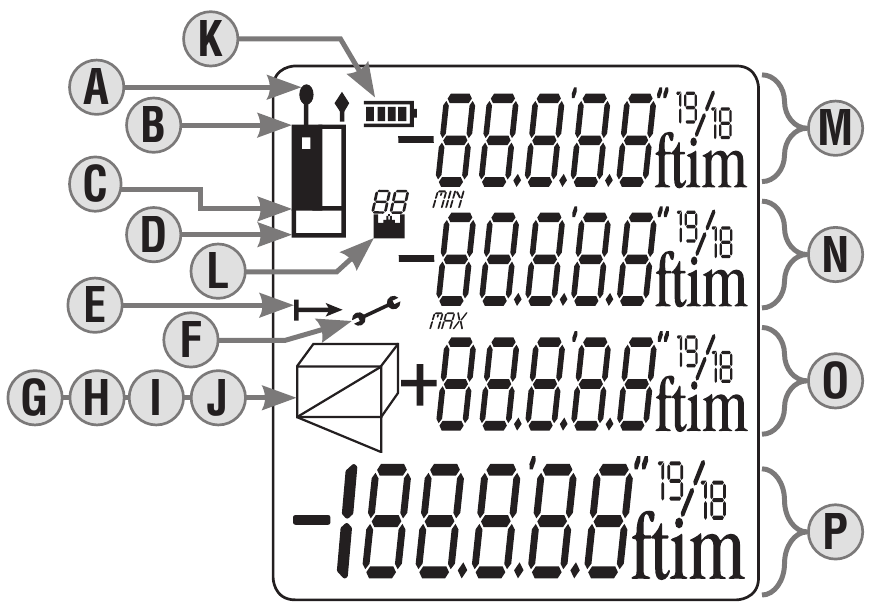

LCD SCHERM

1. Laser aan
2. Referentiepunt (Boven)
3. Referentiepunt (Onder)
4. Referentiepunt (Dieptemeter)
5. Geeft aan dat het apparaat actief meet
6. Foutmelding
7. Oppervlakte functie icoon
8. Volume functie icoon
9. Pythagoras 2-punts functie icoon
10. Pythagoras 3-punts functie icoon
11. Batterijstatus
12. Geheugen metingen
13. Waarde 1 / Min waarde
14. Waarde 2 / Max waarde
15. Waarde 3
16. Samenvattingsregel / Laatste waarde / Berekeningsresultaat

BEDIENINGSINSTRUCTIES

BATTERIJEN PLAATSEN

Maak de schroef op de batterijklep los (verwijder de schroef niet van de klep), schuif de dieptemeter uit , verwijder de klep. Plaats de meegeleverde batterijen, plaats de klep terug, berg de dieptemeter op en draai de schroef vast.

INSCHAKELEN

Lang indrukken van de Aan/uit-knop/Meetknop schakelt het apparaat in en gaat naar de enkele afstandsmetingsmodus.

UITSCHAKELEN

Handmatig uitschakelen: Lang indrukken van de Uitschakelknop schakelt het apparaat uit.

Automatisch uitschakelen: Het apparaat wordt automatisch uitgeschakeld na 3 minuten inactiviteit.

GELUIDSBEDIENING

Lang indrukken van de Geluid aan/uit-knop dempt of activeert de luidspreker.

ACHTERGRONDVERLICHTING

Druk kort op de Achtergrondverlichting knop om de achtergrondverlichting in en uit te schakelen. De achtergrondverlichting wordt automatisch uitgeschakeld na 20 seconden inactiviteit.

MEETEENHEID

Houd de knop Achtergrondverlichting/Eenheden lang ingedrukt om te schakelen tussen "ft+in" (voeten en inches), "in" (inches), "ft" (voeten) en "m" (meters). Het apparaat wordt ingeschakeld met de laatst geselecteerde meeteenheid.

OPTELlen/AFTREKken

Doe een meting, druk op de knop Meting optellen/aftrekken (kort indrukken voor optellen "+" of lang indrukken voor aftrekken "-"), druk vervolgens op de knop Aan/uit-knop/Meetknop om de tweede meting te doen. De tweede waarde wordt automatisch opgeteld bij/afgetrokken van de eerste waarde in het weergegeven resultaat.

ANNULEREN/WISSEN

Druk op elk gewenst moment kort op de Uitschakelknop om de laatste actie te annuleren of gemeten gegevens te wissen.

GEHEUGEN OPSLAG

Druk op de knop Geheugen opslag om opgeslagen gegevens te bekijken. De laatste 20 metingen worden weergegeven, de meest recente eerst.

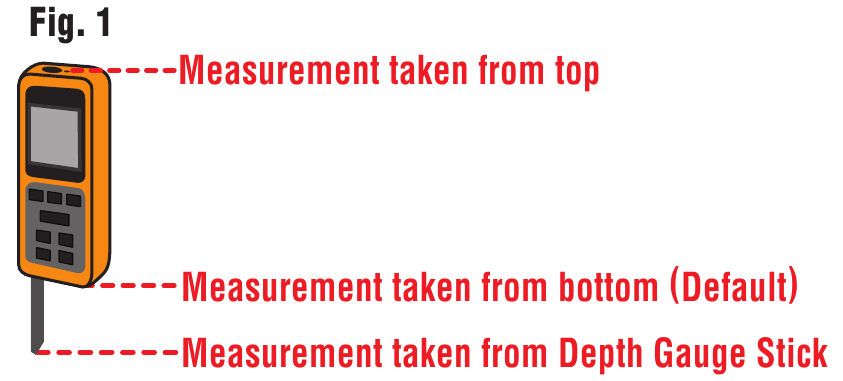

REFERENTIEPUNT

Druk kort op de knop Referentiepunt om het meetreferentiepunt te schakelen tussen de bovenkant, onderkant en dieptemeter van de tester. Er klinkt een pieptoon wanneer het referentiepunt wordt gewijzigd.
LET OP: Wanneer het apparaat wordt ingeschakeld, wordt het standaardreferentiepunt automatisch teruggezet naar de onderkant.

VOLUMEMETING

1. Druk tweemaal op de knop Meetopties ; het volume icoon verschijnt op het scherm.
2. Druk op de knop Aan/uit-knop/Meetknop om de eerste meting te doen (bijv. Lengte).
3. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de tweede meting te doen (bijv. Breedte).
4. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de derde meting te doen (bijv. Hoogte).
5. De resultaten van lengte, breedte en hoogte worden weergegeven als volume.

INDIRECTE METING (PYTHAGORAS)

Dit apparaat berekent indirecte afstand met behulp van de stelling van Pythagoras. LET OP: Doelpunten moeten zich in hetzelfde vlak bevinden en de tweede meting moet loodrecht op het oppervlak van de te meten dimensie worden uitgevoerd.

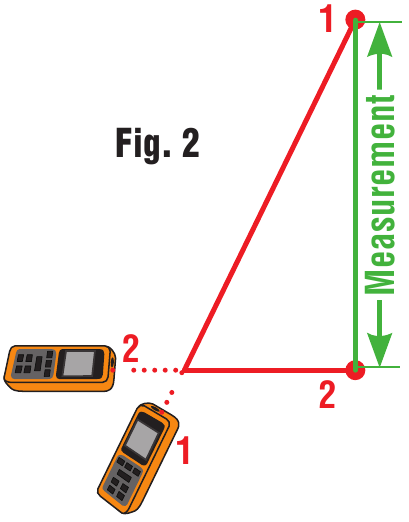

Pythagoras - 2 punten (Fig. 2):

1. Druk driemaal op de knop Meetopties ; het Pythagoras 2-punts icoon verschijnt op het scherm.
2. Druk op de knop Aan/uit-knop/Meetknop om de eerste meting te doen (bijv. Lengte).
3. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de tweede meting te doen (bijv. Breedte). Het resultaat wordt in het scherm weergegeven.

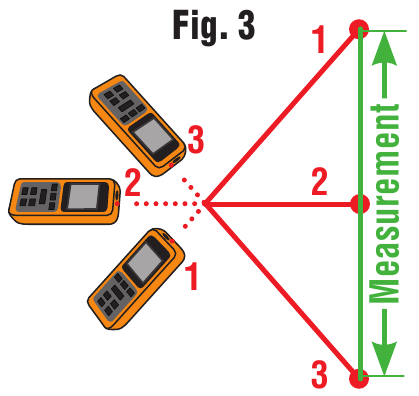

Pythagoras - 3 punten (Fig. 3):

1. Druk viermaal op de knop Meetopties ; het Pythagoras 3-punts icoon verschijnt op het scherm.
2. Druk op de knop Aan/uit-knop/Meetknop om de eerste meting te doen (bijv. eerste hoek).
3. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de tweede meting te doen (midden).
4. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de derde meting te doen (bijv. tweede hoek). Het resultaat wordt in het scherm weergegeven.

ENKELE AFSTANDSMETING

Druk op de knop Aan/uit-knop/Meetknop om de laser te activeren. Druk nogmaals om een ​​meting te doen. Het resultaat wordt direct weergegeven.

CONTINUE METING (MIN/MAX)

Druk op de knop Continue meting om de Continue meting modus te activeren. Het display toont de maximale en minimale afstandswaarden. De laatst gemeten waarde wordt weergegeven in de Samenvattingsregel . Door op de knop Aan/uit-knop/Meetknop of Uitschakelknop te drukken, verlaat u deze modus.

OPPERVLAKTEMETING

1. Druk eenmaal op de knop Meetopties ; het oppervlakte icoon verschijnt op het scherm.
2. Druk op de knop Aan/uit-knop/Meetknop om de eerste meting te doen (bijv. Lengte).
3. Druk nogmaals op de knop Aan/uit-knop/Meetknop om de tweede meting te doen (bijv. Breedte). De resultaten van lengte, breedte en oppervlakte worden in het scherm weergegeven.

PROBLEEMOPLOSSING

Alle fouten worden weergegeven als codes, zoals hieronder wordt uitgelegd:

REINIGING

Zorg ervoor dat de stroom is uitgeschakeld en veeg af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigers of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer de meter gedurende langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die worden genoemd in het gedeelte Algemene specificaties, laat u de meter terugkeren naar normale bedrijfsomstandigheden voordat u deze gebruikt.

GARANTIE

www.kleintools.com/warranty

VERWIJDERING / RECYCLING

Plaats apparatuur en accessoires niet bij het afval. Items moeten op de juiste manier worden afgevoerd in overeenstemming met de lokale voorschriften. Zie www.epa.gov of www.erecycle.org voor aanvullende informatie.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346
customerservice@kleintools.com
www.kleintools.com
