Klein Tools CL320 Handleiding

ALGEMENE SPECIFICATIES

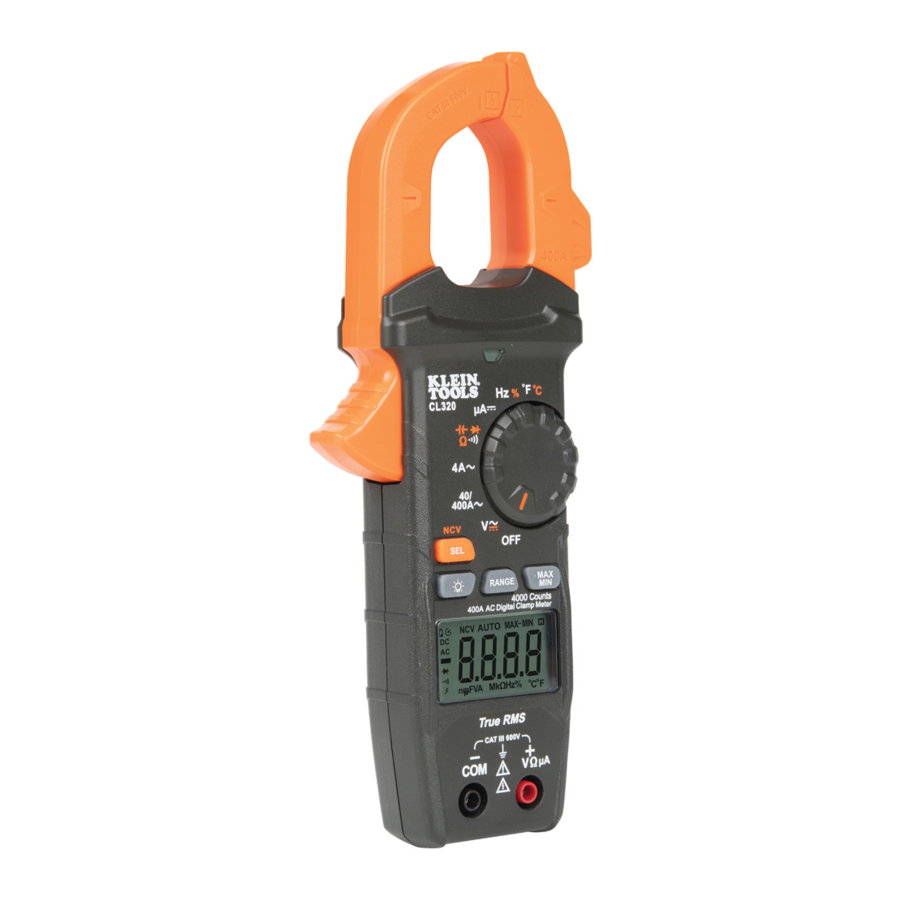

De Klein Tools CL320 is een automatisch bereik instellende digitale stroomtang met True Root Mean Square (TRMS) die AC-stroom meet via de tang, AC/DC-spanning, DC-microampères, weerstand, continuïteit, frequentie, capaciteit, en diodes test via testkabels, en temperatuur via een thermokoppelprobe.

• Bedrijfshoogte: 6562 ft. (2000 m)
• Relatieve vochtigheid: <95% niet-condenserend
• Bedrijfstemperatuur: 32⁰ tot 122⁰F (0⁰ tot 50⁰C)
• Opslagtemperatuur: 14⁰ tot 122⁰F (-10⁰ tot 50⁰C)
• Nauwkeurigheid: Waarden vermeld bij 65⁰ tot 83⁰F (18⁰ tot 28⁰ C)
• Temperatuurcoëfficiënt: 0,1 x (geciteerde nauwkeurigheid) per ^oc boven 28 ⁰C of onder ICC, correcties zijn vereist wanneer de omgevingstemperatuur buiten het nauwkeurigheidstemperatuurbereik ligt
• Afmetingen: 8,46' x 3,54' x 1,50' (215 x 90 x 38 mm)
• Gewicht: 11,04 oz. (313 g) inclusief batterijen
• Kalibratie: Nauwkeurig gedurende één jaar
• Automatische uitschakeling (APO): Na ca. 10 minuten inactiviteit
• Normen: IEC EN 61010-1, 61010-2-032, 61010-2-033. IEC EN 61326-1, 61326-2-2.
  Voldoet aan UL STD.61010-1, 61010-2-032,61010-2-033.
  Gecertificeerd volgens CSA STD. C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Vervuilingsgraad: 2
• Nauwkeurigheid: ± (% van uitlezing + # minst significante cijfers)
• Valbescherming: 6,6 ft. (2 m)
• Veiligheidsclassificatie: CAT III 600V, Klasse 2, Dubbele isolatie
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de vereisten voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woonhuizen, bedrijfspanden en licht-industriële locaties.

Specificaties kunnen worden gewijzigd.

Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176

TestEquipmentDepot.com

ELEKTRISCHE SPECIFICATIES

Ingangsimpedantie: 10MΩ
Frequentiebereik: 45 tot 400Hz
Maximale ingang: 600V AC RMS of 600V DC

Frequentiebereik: 50 tot 60Hz

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

ANDERE MEETTOEPASSINGEN
Maximale ingang: 600V DC of 600V AC RMS

• Diodetest: Ca. 1mA, open circuit spanning ~3,0V DC
• Continuïteitscontrole: Hoorbaar signaal <10Ω, maximale stroom 1,5mA
• Samplingfrequentie: 3 samples per seconde
• Overbelasting: 'OL' aangegeven op display
• Polariteit: "-" op display geeft negatieve polariteit aan
• Display: 3-3/4 digits, 4000 Count LCD

Volg deze instructies op om een veilige werking en service van de meter te garanderen.
Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Controleer voor elk gebruik de werking van de meter door een bekende spanning of stroom te meten.
• Gebruik de meter nooit op een circuit met spanningen die de categorie-gebaseerde classificatie van deze meter overschrijden.
• Gebruik de meter niet tijdens onweer of bij nat weer.
• Gebruik de meter of testkabels niet als ze beschadigd lijken.
• Uitsluitend gebruiken met testkabels met CAT III- of CAT IV-classificatie.
• Zorg ervoor dat de meetsnoeren volledig zijn geplaatst en houd uw vingers uit de buurt van de metalen probecontacten tijdens het uitvoeren van metingen.
• Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC.
  Dergelijke spanningen vormen een schokgevaar,
• Om valse metingen te voorkomen die tot elektrische schokken kunnen leiden, vervangt u de batterijen wanneer een indicator voor een bijna lege batterij verschijnt.
• Probeer geen weerstand of continuïteit te meten op een stroomvoerend circuit.
• Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door schokken en vlambogen te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
• Om het risico op elektrische schokken te vermijden, koppelt u de kabels los van een spanningsbron voordat u het batterijklepje verwijdert.
• Om het risico op elektrische schokken te vermijden, mag u de meter niet bedienen terwijl het batterijklepje is verwijderd.

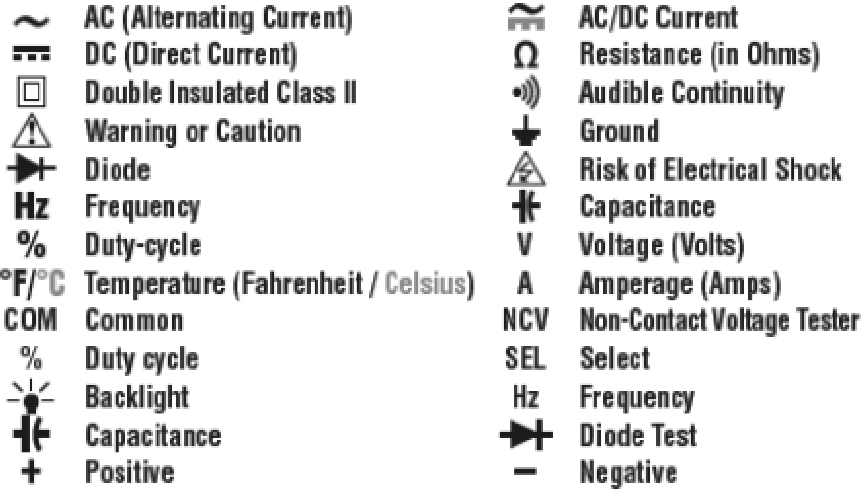

SYMBOLEN OP DE METER

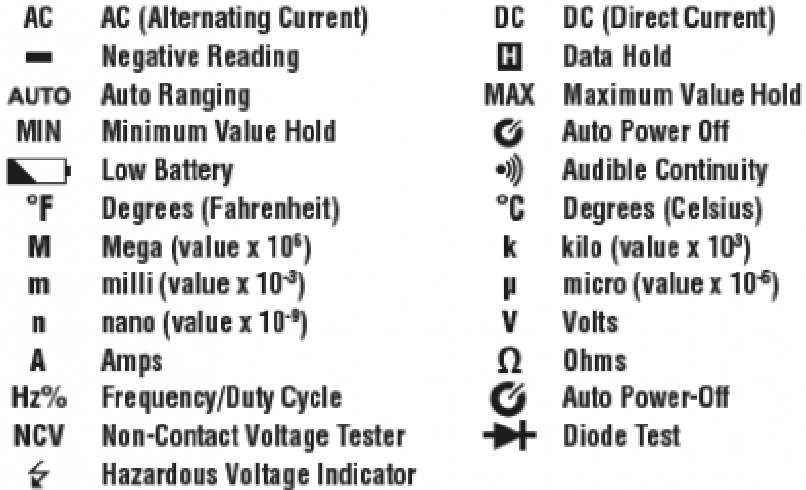

SYMBOLEN OP LCD

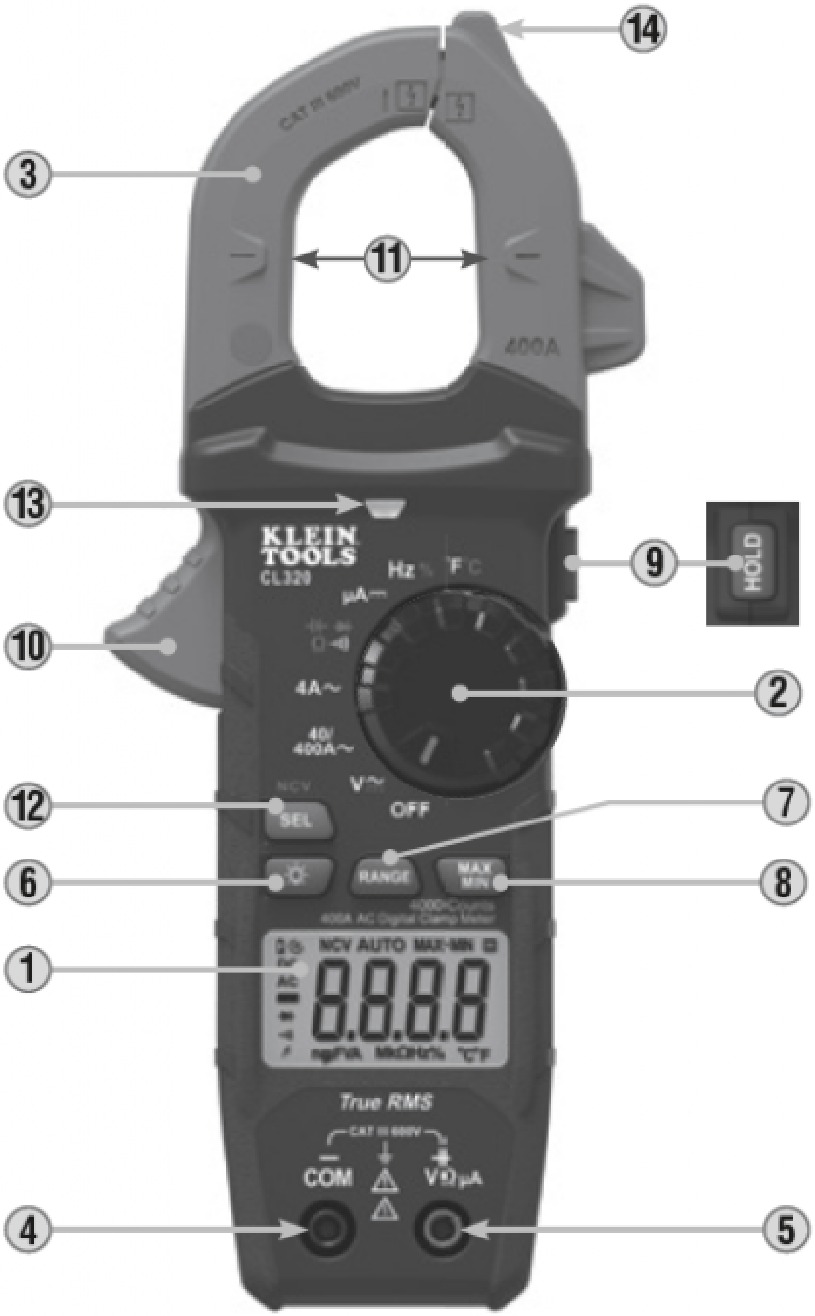

FUNCTIEDETAILS

OPMERKING: Er bevinden zich geen door de gebruiker te onderhouden pads in de meter

1. 4000 count LCD-display
2. Functiekeuzeschakelaar
3. Tang
4. "COM"-jack
5. "VΩμA"-jack
6. Achtergrondverlichtingsknop
7. "RANGE"-knop
8. "MAX/MIN"-knop
9. Data Hold-knop
10. Tangtrekker
11. Pijlmarkeringen
12. "SEL/NCV"-knop
13. Licht
14. NCV-detectieantenne

FUNCTIEKNOPPEN

AAN/UIT
Om de meter AAN te zetten, draait u de functiekeuzeschakelaar van de OFF-stand naar een meetstand. Om de meter UIT te zetten, draait u de functiekeuzeschakelaar naar de OFF-stand. Standaard schakelt de meter automatisch uit na 10 minuten inactiviteit. Als de meter automatisch wordt uitgeschakeld in een meetstand, drukt u op een willekeurige knop om hem AAN te zetten, of draait u de functiekeuzeschakelaar naar OFF en zet u hem vervolgens AAN. Om de automatische uitschakelfunctie te deactiveren, houdt u de 'SELECT'-knop ingedrukt voordat u hem vanuit de OFF-stand AAN zet. Wanneer de automatische uitschakeling is gedeactiveerd, is het pictogram voor automatische uitschakeling niet zichtbaar op het display.

SEL/NCV KNOP (VOOR NCV-TESTEN)
Houd de SEL/NCV-knop ingedrukt om de modus Non-contact Voltage Testing (NCV) te activeren om te testen op aanwezigheid van AC-spanning. Het NCV-pictogram en "EF" worden op het display weergegeven. Benader de geleider die wordt getest met de detectieantenne . In de aanwezigheid van AC-spanning zal het rode NCV-lampje knipperen, hoorbare signalen (pieptonen) klinken en streepjes op het display verschijnen. Naarmate de NCV-detectieantenne de spanningsbron nadert, worden er meer streepjes op het display weergegeven en zal de frequentie van het hoorbare geluid toenemen. Laat de SEL/NCV-knop los om de NCV-testmodus te verlaten.

OPMERKING: Alleen spanningen van 40VAC of hoger worden gedetecteerd.

ACHTERGRONDVERLICHTING
Druk op de knop voor achtergrondverlichting om de achtergrondverlichting AAN of UIT te zetten. De achtergrondverlichting wordt niet automatisch uitgeschakeld.

BEREIK
De meter staat standaard in de automatische bereikmodus AUTO. Deze modus bepaalt automatisch het meest geschikte meetbereik voor de tests die worden uitgevoerd. Om de meter handmatig te forceren om in een ander bereik te meten, gebruikt u de knop "RANGE" .

1. Druk op de knop "RANGE" om handmatig het meetbereik te selecteren (AUTO is gedeactiveerd op de LCD). Druk herhaaldelijk op de knop 'RANGE' om door de beschikbare bereiken te bladeren, en stop zodra het gewenste bereik is bereikt.
2. Om terug te keren naar de automatische bereikmodus, houdt u de knop "RANGE" langer dan twee seconden ingedrukt (AUTO is opnieuw geactiveerd).

MAX/MIN
Wanneer de knop "MAX/MIN" wordt ingedrukt, houdt de meter de maximale en minimale waarden bij, evenals het verschil tussen de maximale en minimale waarden, terwijl de meter samples blijft nemen.

1. Druk tijdens het meten op de knop 'MAX/MIN' om te schakelen tussen de maximale waarde (MAX), de minimale waarde MIN en het verschil tussen de maximale en minimale (MAX-MIN) waarden. Als er een nieuwe maximale of minimale waarde optreedt, wordt het display bijgewerkt met die nieuwe waarde.
2. Houd de knop 'MAX/MIN' langer dan twee seconden ingedrukt om terug te keren naar de normale meetmodus.

DATA HOLD
Druk op HOLD om de meting op het display vast te houden. Druk nogmaals op HOLD om het display los te laten en terug te keren naar live metingen.

BEDIENINGSINSTRUCTIES

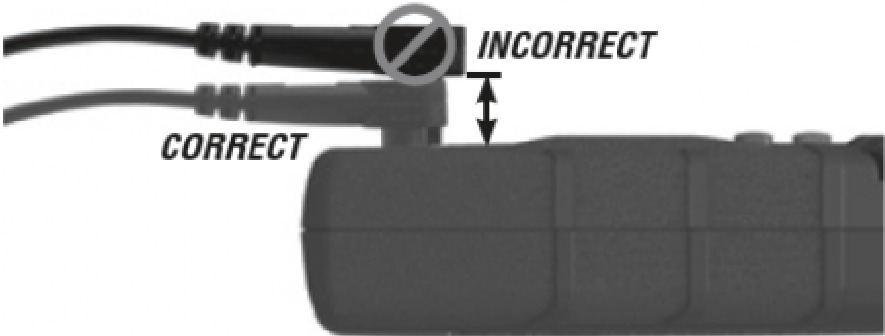

TESTLEIDINGEN AANSLUITEN

Test niet als de leidingen niet goed vastzitten. De resultaten kunnen leiden tot intermitterende displaywaarden. Om een goede aansluiting te garanderen, drukt u de leidingen stevig en volledig in de ingang.

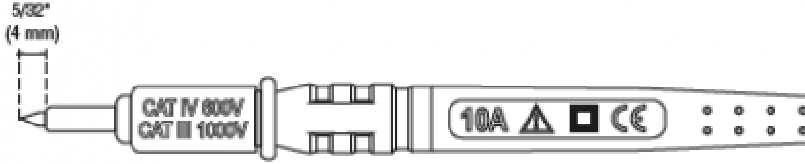

TESTEN OP MEETLOCATIES VAN CAT Ill

Zorg ervoor dat de afscherming van de testleiding stevig op zijn plaats wordt gedrukt. Het niet gebruiken van de CATIII / CATIV-afscherming verhoogt het risico op vlambogen.

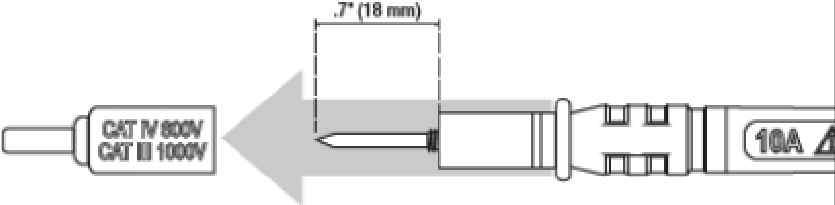

TESTEN OP MEETLOCATIES VAN CAT Il

CAT Ill / CAT IV-afschermingen kunnen worden verwijderd voor CAT Il-locaties. Hierdoor kan worden getest op verzonken geleiders, zoals standaard stopcontacten. Pas op dat u de schermen niet kwijtraakt.

AC-STROOM (MINDER DAN 400A)

AC-stroom wordt gemeten door de klemtrekker in te drukken om de klem te openen en deze rond een stroomvoerende draad te plaatsen. Let er bij het meten op dat de klem volledig gesloten is met de trekker volledig losgelaten, en dat de draad loodrecht door het midden van de klem loopt in lijn met de pijlaanduidingen .

Om stroom te meten:

1. Draai de functiekeuzeschakelaar (O naar de 40/400 A-instelling.

2. Plaats de klem rond de draad. De stroommeting wordt weergegeven in het display.

OPMERKING: Als de meting minder dan 40A is, draai dan de functiekeuzeschakelaar naar de 4A-instelling voor een betere resolutie. Als de 'meting minder is dan 4A, schakelt de meter automatisch over naar het 4A-bereik.

Ontkoppel de testleidingen bij het meten met de klem.

AC/DC-SPANNING (MINDER DAN 600V)

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de -instelling voor AC- of DC-metingen. De meter staat standaard op AAC-meting. Om DC te meten, drukt u op de "SELECT" (SELECTEREN) knop om te schakelen tussen AC- en DC-modi. Het AC- of DC-pictogram op het LCD geeft aan welke modus is geselecteerd.
   Opmerking "AC" of 'DC" op het display.


Sluit de testleidingen aan op het te testen circuit om de spanning te meten. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.

OPMERKING: Als *-* op het LCD verschijnt, worden de testleidingen in omgekeerde richting op het circuit aangesloten. Verwissel de positie van de leidingen om dit te corrigeren.

OPMERKING: Wanneer in een spanningsinstelling en de testleidingen open zijn, kunnen aflezingen van de orde van mV op het display verschijnen. Dit is ruis en is normaal. Door de testleidingen met elkaar in contact te brengen om het circuit te sluiten, meet de meter nul volt.

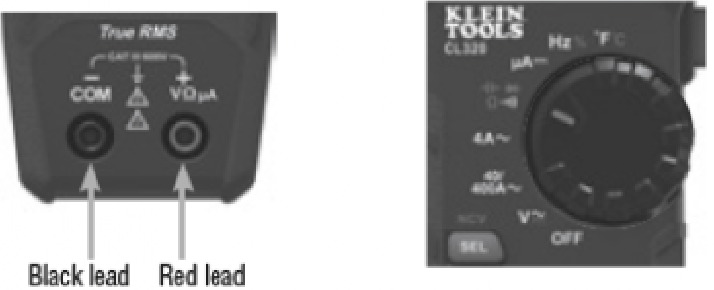

CONTINUÏTEIT

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard op Continuïteit testen in deze modus. Zorg ervoor dat het pictogram voor Continuïteit testen zichtbaar is op het display. Zo niet, druk dan herhaaldelijk op de *SELECT" (SELECTEREN) knop totdat het pictogram wordt weergegeven.
2. Verwijder de stroom van het circuit.
3. Test op continuïteit door de geleider of het circuit aan te sluiten met testleidingen. Als de gemeten weerstand minder is dan 10Ω, klinkt er een hoorbaar signaal en toont het display een weerstandswaarde die continuïteit aangeeft. Als het circuit open is, toont het display "".


Probeer NIET continuïteit te meten op een stroomvoerend circuit.

μA DC-STROOM (MINDER DAN 200 μA)

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de instelling.
2. Verwijder de stroom van het circuit en open het circuit op het meetpunt.
3. Sluit de testleidingen in serie aan op het circuit.
4. Schakel de stroom naar het circuit in om de meting uit te voeren.


Probeer NIET meer dan 200μA te meten.

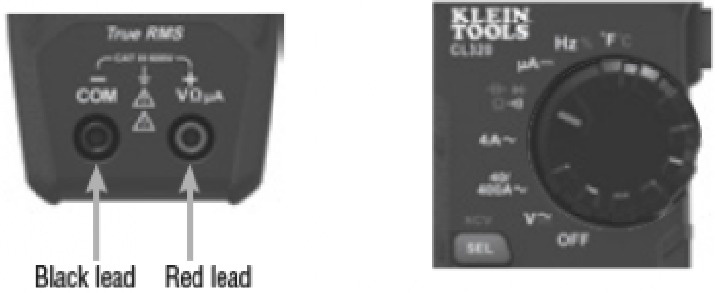

WEERSTANDSMETINGEN

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard op Continuïteit testen in deze modus. Druk eenmaal op de *SELECT" (SELECTEREN) knop om de Weerstand testmodus te activeren. Het Weerstandspictogram verschijnt op het display.
2. Verwijder de stroom van het circuit.
3. Meet de weerstand door de testleidingen aan te sluiten op het circuit. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.


OPMERKING: Wanneer in een Weerstandsinstelling en de testleidingen open zijn (niet aangesloten over een weerstand), of wanneer een defecte weerstand wordt getest, geeft het display O.L. aan. Dit is normaal.

Probeer GEEN weerstand te meten op een stroomvoerend circuit.

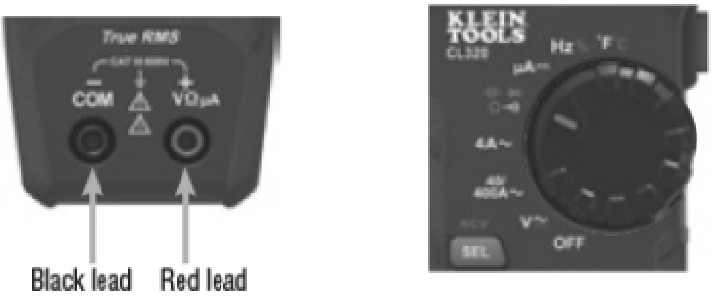

CAPACITEIT

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard op Continuïteit testen in deze modus. Druk tweemaal op de *SELECT" (SELECTEREN) knop om de Capaciteit testmodus te activeren. Het Capaciteitspictogram verschijnt op het display. De meter zou moeten aangeven met open testleidingen.
2. Verwijder de stroom van het circuit.
3. Meet de capaciteit door de testleidingen over de condensator aan te sluiten. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.

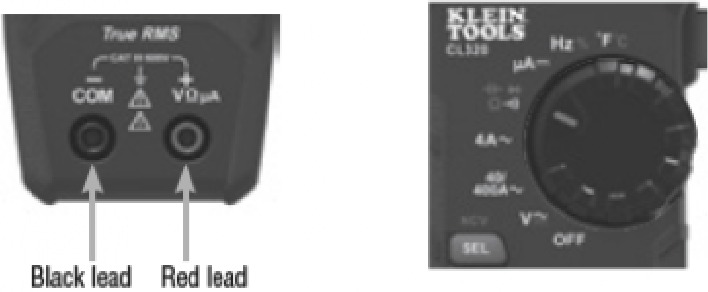

DIODETEST

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard op Continuïteit testen in deze modus. Druk driemaal op de *SELECT" (SELECTEREN) knop om de Diode testmodus te activeren. Het Diode-pictogram verschijnt op het display.
2. Raak de testleidingen aan de diode aan. Een uitlezing van 200-800mV op het display duidt op voorwaartse voorspanning, "" duidt op omgekeerde voorspanning. Een open apparaat toont "" in beide polariteiten. Een kortgesloten apparaat toont ongeveer 0mV.

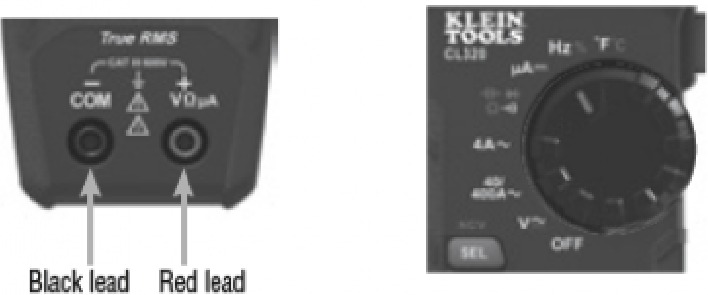

FREQUENTIE / TASTVERHOUDING

1. Steek de RODE testleiding in de VΩμA-aansluiting , en de ZWARTE testleiding in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de Frequentie/Tastverhouding instelling.
   OPMERKING: De meter staat standaard op Frequentie testen in deze modus. Om de Tastverhouding testmodus te activeren, drukt u eenmaal op de 'SELECT" (SELECTEREN) knop . Zorg ervoor dat het juiste pictogram (of %) op het display verschijnt.
2. Meet door de testleidingen over het circuit aan te sluiten.

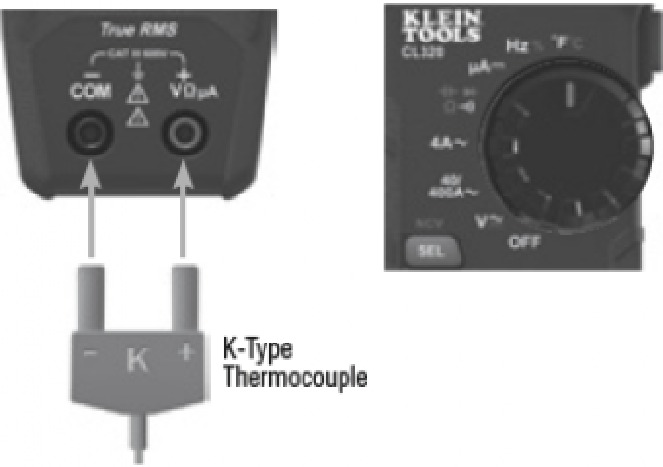

TEMPERATUUR

1. Steek de K-type thermokoppel in de VΩμA-aansluiting , en COM aansluitingen (neem de polariteitsaanduidingen op thermokoppel en meter in acht), en draai de functiekeuzeschakelaar naar de Temperatuur °F*C instelling.
   OPMERKING: De meter staat in deze modus standaard op Fahrenheit schaal. Om de Celsius schaal te activeren, drukt u eenmaal op de 'SELECT" (SELECTEREN) knop . Zorg ervoor dat het juiste pictogram (°F of °C) op het display verschijnt.
2. Om de temperatuur te meten, maakt u contact tussen de thermokoppelpunt en het object dat wordt gemeten. Wanneer de thermokoppelpunt en het object in thermisch evenwicht zijn, zal de meting op het display stabiliseren.


Verwijder de thermokoppel voordat u de meter naar andere meetfuncties schakelt.

De thermokoppel die bij de oorspronkelijke aankoop is inbegrepen, is alleen geschikt voor temperaturen onder 446°F / 230°C. Om hogere temperaturen te meten, moet een K-type thermokoppel met het juiste meetbereik worden gebruikt.

ONDERHOUD

BATTERIJ VERVANGEN

Wanneer de indicator op het LCD wordt weergegeven, moeten de batterijen worden vervangen.

1. Maak de borgschroef los en verwijder het batterijklepje.
2. Vervang 3 x AAA-batterijen (let op de juiste polariteit).
3. Plaats het batterijklepje terug en draai de schroef stevig vast.


Om het risico op elektrische schokken te vermijden, koppelt u de leidingen los van elke spanningsbron voordat u het batterijklepje verwijdert.

Om het risico op elektrische schokken te vermijden, mag u de meter niet gebruiken terwijl het batterijklepje is verwijderd.

REINIGING

Zorg ervoor dat de meter is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigers of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer de meter gedurende een langere periode niet wordt gebruikt. Stel niet bloot aan hoge temperaturen of vochtigheid. Laat de meter, na een periode van opslag onder extreme omstandigheden die de limieten overschrijden die in de sectie Algemene specificaties worden vermeld, terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

GARANTIE

www.kleintools.com/warranty
