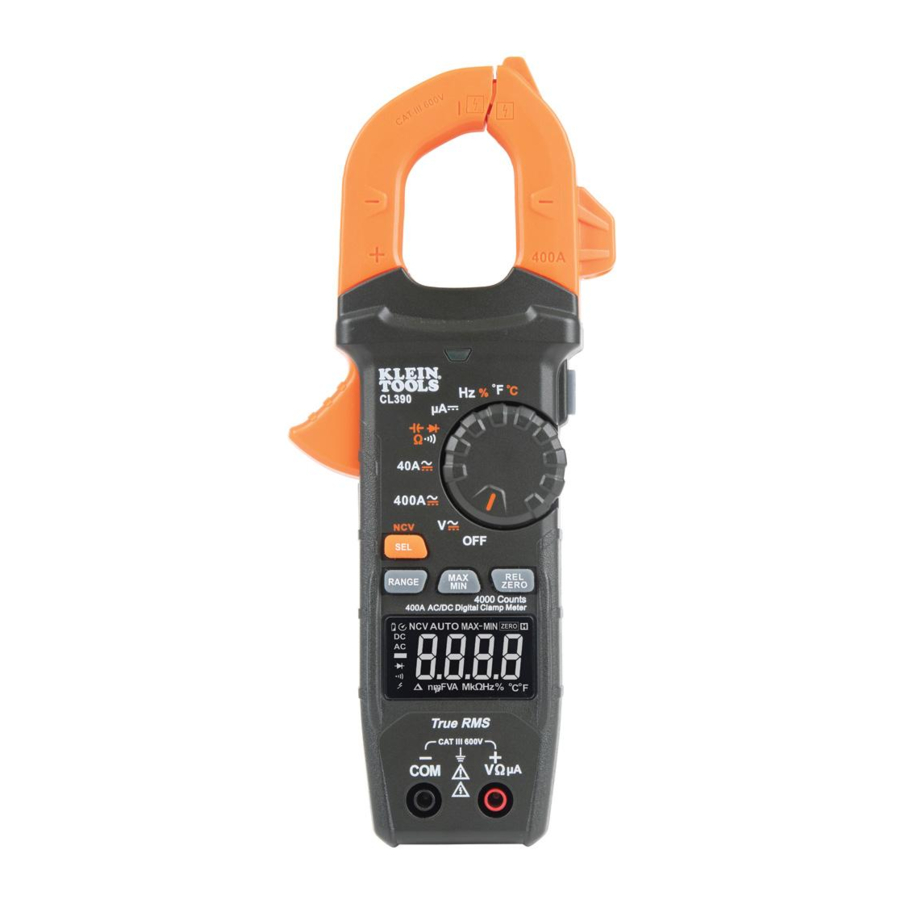

Klein Tools CL390 Handleiding

ALGEMENE SPECIFICATIES

De Klein Tools CL390 is een automatisch bereik instellende digitale stroomtang met True Root Mean Square (TRMS) die AC/DC-stroom meet via de stroomtang, AC/DC-spanning, DC-microampère, weerstand, continuïteit, frequentie, capaciteit, diodes test via meetsnoeren en temperatuur via een thermokoppelprobe. Het beschikt over een goed zichtbaar LCD-scherm met omgekeerd contrast dat de zichtbaarheid optimaliseert, zowel in donkere als heldere omgevingsverlichting.

• Bedrijfshoogte: 6562 ft. (2000 m)
• Relatieve luchtvochtigheid: <95% niet-condenserend
• Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)
• Opslagtemperatuur: 14° tot 122°F (-10° tot 50°C)
• Nauwkeurigheid: Waarden vermeld bij 65° tot 83°F (18° tot 28°C)
• Temperatuurcoëfficiënt: 0,1 x (Vermelde nauwkeurigheid) per °C boven 28°C of onder 18°C, correcties zijn vereist wanneer de omgevingstemperatuur buiten het nauwkeurigheidstemperatuurbereik ligt
• Afmetingen: 8,46" x 3,54" x 1,50" (215 x 90 x 38 mm)
• Gewicht: 10,26 oz. (291 g) inclusief batterijen
• Kalibratie: Nauwkeurig gedurende één jaar
• Automatische uitschakeling (APO): Na ca. 5 minuten inactiviteit
• Normen: IEC EN 61010-1, 61010-2-032, 61010-2-033.
  IEC EN 61326-1, 61326-2-2.
  Voldoet aan UL STD.61010-1, 61010-2-032,61010-2-033;
  Gecertificeerd volgens CSA STD.C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Vervuilingsgraad: 2
• Nauwkeurigheid: ± (% van uitlezing + # van minst significante cijfers)
• Valbescherming: 6,6 ft. (2 m)
• Veiligheidscategorie: CATIII 600V, Klasse 2, dubbele isolatie
  CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsNET-installatie van het gebouw.
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woonhuizen, bedrijfspanden en lichte industriële locaties.

Specificaties kunnen worden gewijzigd.

ELEKTRISCHE SPECIFICATIES

Ingangsimpedantie: ~10MΩ
Frequentiebereik: 45 tot 400 Hz
Maximale ingang: 600V AC RMS of 600V DC

Frequentiebereik: 50 tot 60 Hz
Minimaal meetbare stroom: 0,3A AC of DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC

Maximale ingang: 600V AC RMS of 600V DC
Spanningsbereik: 8V tot 240V AC RMS
Pulsbreedte: >0,1 ms, moet zero-crossing signaal zijn.

ANDERE MEETTOEPASSINGEN
Maximale ingang: 600V AC RMS of 600V DC

• Diodetest: Ca. 1mA, open circuitspanning ~3,0V DC
• Continuïteitscontrole: Hoorbaar signaal <10Ω, max. stroom 1,5mA
• Samplingfrequentie: 3 samples per seconde
• Automatische uitschakeling: Na ~5 minuten inactiviteit.
• Boven limiet: "OL" (Over Limit) wordt op het display weergegeven
• Polariteit: "-" op het display geeft negatieve polariteit aan
• Display: 3-3/4 digits, 4000 Count LCD

Volg deze instructies om een veilige werking en service van de meter te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Controleer voor elk gebruik de werking van de meter door een bekende spanning of stroom te meten.

SYMBOLEN OP DE METER

	AC/DC-stroom		Weerstand (in Ohm)
NCV	Contactloze spanningstester		Hoorbare continuïteit
	Dubbel geïsoleerde klasse II	μA	DC-microampère
	Waarschuwing of voorzichtigheid		Risico op elektrische schok
	Geschikt voor ongeïsoleerde, gevaarlijke, onder spanning staande geleiders
	Diode		Capaciteit
Hz	Frequentie	%	Duty cycle
V	Spanning (Volt)	A	Stroomsterkte (Ampère)
°F °C	Temperatuur (Fahrenheit / Celsius)	SEL	Selecteer
+	Positief	–	Negatief
COM	Gemeenschappelijk		Aarde
	Helderheid achtergrondverlichting	OFF	Uitschakelen

SYMBOLEN OP LCD

AC	AC (wisselstroom)	DC	DC (gelijkstroom)
	Negatieve uitlezing	H	Data vasthouden
	Automatisch bereik	MAX	Maximale waarde vasthouden
F	Farads		Diode
NCV	Contactloze spanningstester		Automatische uitschakeling
	Batterij bijna leeg		Hoorbare continuïteit
°F	Graden (Fahrenheit)	°C	Graden (Celsius)
M	Mega (waarde x 10 ) 6	k	kilo (waarde x 10 ) 3
m	milli (waarde x 10 -3 )		micro (waarde x 10 -6 )
n	nano (waarde x 10 -9 )	V	Volt
A	Ampère		Ohm
Hz%	Frequentie/Piekduur	ZERO	DC stroom nul functie
	Indicator gevaarlijke spanning		Relatieve modus
MIN	Minimale waarde vasthouden	MAX	Maximale waarde vasthouden
MAX-MIN	Verschil tussen MAX en MIN waarden

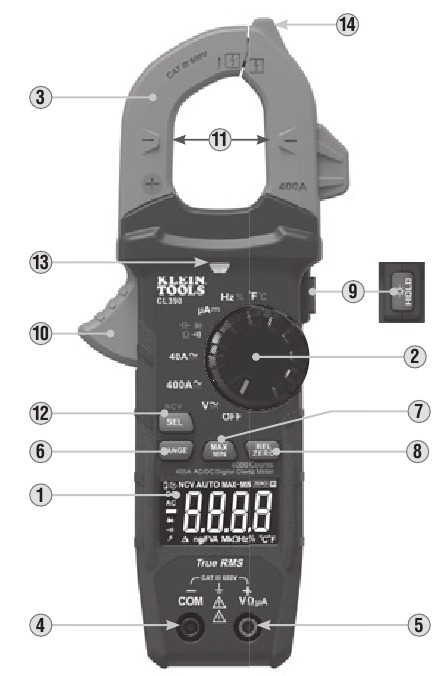

FUNCTIEDETAILS

OPMERKING: Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de meter.

1. LCD-display met 4000 counts
2. Functiekeuzeschakelaar
3. Klem
4. "COM"-aansluiting
5. "VΩµA"-aansluiting
6. "RANGE" button
7. "MAX/MIN" button

8. "REL/ZERO" button
9. HOLD/Helderheid button
10. Klemmtrekker
11. Pijlaanduidingen
12. "SEL/NCV" button
13. NCV-lampje
14. NCV-detectieantenne

FUNCTIEKNOPPEN

AAN/UIT

Om de meter AAN te zetten, draait u de functiekeuzeschakelaar van de OFF-stand naar een meetstand. Om de meter UIT te zetten, draait u de functiekeuzeschakelaar naar de OFF-stand. Het AutoPower Off-icoon zal zichtbaar zijn op het display. Standaard wordt de meter automatisch UITgeschakeld na 5 minuten inactiviteit. Als de meter automatisch wordt UITgeschakeld terwijl deze in een meetstand staat, drukt u op een willekeurige button om de meter AAN te zetten, of draait u de functiekeuzeschakelaar naar OFF, en zet u de meter AAN. Om de functionaliteit voor automatisch uitschakelen te deactiveren, houdt u de "SEL/NCV" button ingedrukt voordat u de meter AAN zet vanuit de OFF-stand. Wanneer automatisch uitschakelen is gedeactiveerd, zal het Auto-Power Off-icoon niet zichtbaar zijn op het display.

SEL / NCV BUTTON (VOOR SECUNDAIRE FUNCTIES)
Door op de SEL/NCV button te drukken, wordt de secundaire functie geactiveerd voor elke toepassing die toegankelijk is via de functiekeuzeschakelaar . Voor spanning en stroom (exclusief DC uA) schakelt het tussen AC en DC. Voor de andere functies schakelt het tussen °F en °C, tussen Hz en % Piekduur, en tussen Continuïteit, Weerstand, Capaciteit en Diode-test. De standaardfunctie voor elke toepassing wordt in het wit op de meter afgedrukt; de secundaire functie of functies voor elke instelling wordt in het oranje op de meter afgedrukt.

SEL / NCV BUTTON (VOOR NCV-TESTEN)
Houd de SEL/NCV button ingedrukt om de contactloze spanningstestmodus (NCV) te openen om te testen op de aanwezigheid van AC-spanning. Het NCV-icoon en "EF" zullen aanwezig zijn op het display. Benader de geleider die wordt getest met de detectieantenne . In de aanwezigheid van AC-spanning zal het rode NCV-lampje knipperen, zullen er geluidssignalen (pieptonen) klinken en zullen er streepjes op het display verschijnen. Naarmate de NCV-detectieantenne de spanningsbron nadert, zullen er meer streepjes op het display verschijnen en zal de frequentie van het geluidssignaal toenemen. Laat de SEL/NCV button los om de NCV-testmodus te verlaten
OPMERKING: Er worden alleen spanningen van 40V AC of hoger gedetecteerd.

HELDERHEID ACHTERGRONDVERLICHTING
Houd de HOLD/Helderheid button ingedrukt om te schakelen tussen hoge en lage helderheid voor de achtergrondverlichting. Standaard zal de meter de instelling voor lage helderheid gebruiken.

RANGE
De meter gaat standaard naar de modus voor automatisch bereik voor spannings- en weerstandsmetingen. Deze modus bepaalt automatisch het meest geschikte meetbereik voor de testen die worden uitgevoerd. Het icoon zal zichtbaar zijn op het display. Om de meter handmatig te dwingen om in een ander bereik te meten, gebruikt u de "RANGE" button .

1. Druk op de "RANGE" button om handmatig een meetbereik te selecteren ( wordt gedeactiveerd op het LCD). Druk herhaaldelijk op de "RANGE" button om door de beschikbare bereiken te bladeren, en stop wanneer het gewenste bereik is bereikt.
2. Om terug te keren naar de modus voor automatisch bereik, houdt u de "RANGE" button langer dan twee seconden ingedrukt ( wordt opnieuw geactiveerd).

MAX/MIN
De functie "MAX/MIN" kan worden gebruikt bij het meten met spannings-, stroom-, weerstands-, temperatuur- en DC μA-functies. Wanneer de "MAX/MIN" button wordt ingedrukt, houdt de meter de maximale en minimale waarden bij, en het verschil tussen de maximale en minimale waarden, terwijl het doorgaat met het nemen van samples.

1. Druk tijdens het meten op de "MAX/MIN" button om te schakelen tussen de maximale waarde (MAX), de minimale waarde (MIN) en het verschil tussen de maximale en minimale (MAX-MIN) waarden. "MAX", "MIN" of "MAX-MIN" zal op het display verschijnen, wat aangeeft welke waarde wordt weergegeven. Als er een nieuw maximum of minimum optreedt, wordt het display bijgewerkt met die nieuwe waarde.
2. Druk langer dan twee seconden op de "MAX/MIN" button om terug te keren naar de normale meetmodus.

RELATIEVE MODUS
REL-meting: Druk op REL/ZERO om de meting te starten ten opzichte van de huidige uitlezing. Het REL-icoon zal aanwezig zijn op het display. Opvolgende metingen worden weergegeven ten opzichte van de originele meting. (Van toepassing op AC/DC-spanning, AC-stroom, Capaciteit, DC μA en Temperatuur). Druk nogmaals op REL/ZERO om de relatieve modus te verlaten.
DC ZERO-functie: Druk tijdens het meten van DC-stroom met de klem op REL/ZERO om de DC-stroom nulfunctie te activeren. Dit zal het display op nul zetten door de stroomwaarde als een offset af te trekken. Het ZERO-icoon zal aanwezig zijn op het display. Druk nogmaals op REL/ZERO om de DC-stroom nulmodus te verlaten.

BEDIENINGSINSTRUCTIES

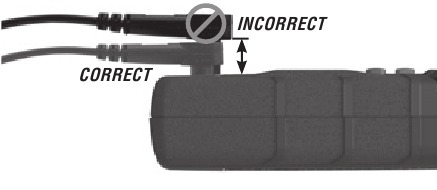

TESTLEIDINGEN AANSLUITEN
Test niet als de leidingen niet goed vastzitten. Dit kan leiden tot onregelmatige meetwaarden op het display. Druk de leidingen stevig in de ingang om een goede aansluiting te garanderen.

TESTEN OP CAT III-MEETLOCATIES
Zorg ervoor dat de afscherming van de testleiding stevig op zijn plaats wordt gedrukt. Als de CATIII / CATIV-afscherming niet wordt gebruikt, neemt het risico op vlambogen toe.

TESTEN OP CAT II-MEETLOCATIES
CAT III / CAT IV-afschermingen kunnen worden verwijderd voor CAT II-locaties. Hierdoor kan worden getest op verzonken geleiders zoals standaard wandcontactdozen. Pas op dat u de afschermingen niet kwijtraakt.

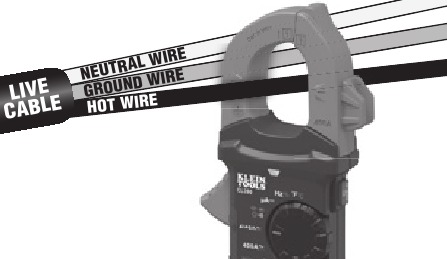

AC/DC-STROOM (MINDER DAN 400 A)
AC-stroom wordt gemeten door de klemtrigger in te drukken om de klem te openen en deze rond een stroomvoerende draad te plaatsen. Tijdens het meten moet erop worden gelet dat de klem volledig gesloten is met de trigger volledig losgelaten, en dat de draad loodrecht door het midden van de klem loopt in lijn met de pijlaanduidingen .

Stroom meten:

1. Draai de functiekeuzeschakelaar naar de 400A-instelling.
2. Plaats de klem om de draad. De stroom meting wordt op het display weergegeven.

OPMERKING: De meter staat standaard ingesteld op AC-meting. Druk op de SEL/NCV button om tussen AC- en DC-modi te schakelen. Het AC- of DC-pictogram op het display geeft aan welke modus is geselecteerd.
OPMERKING: Als de meting minder dan 40 A is, draai dan de functiekeuzeschakelaar naar de 4/40A-instelling voor een betere resolutie.

OPMERKING: Als er niet-nulwaarden worden weergegeven voordat er in de DC-stroommodus wordt gemeten, is een DC-nulpuntsverschuivingscorrectie vereist. Met de meter in DC-stroommodus drukt u op de REL/ZERO button om de DC stroom ZERO-functie te activeren. Het ZERO-pictogram is aanwezig op het display. Latere DC-stroommetingen trekken automatisch de offsetcorrectie af voor een verbeterde nauwkeurigheid. Druk op de REL/ZERO button 8 om terug te keren naar de normale meetmodus.
OPMERKING: Gebruik geen DC-stroomfunctie als het magnetische ophangaccessoire aan de achterkant van de meter is bevestigd. Interferentie van de magneet kan leiden tot onnauwkeurige metingen.
Koppel de testkabels los wanneer u met de klem meet.

AC/DC-SPANNING (MINDER DAN 600 V)

1. Steek de RODE testkabel in de VΩµA-ingang en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de V instelling voor AC- of DC-metingen. De meter staat standaard ingesteld op AC-meting. Om DC te meten, drukt u op de SEL/NCV button om tussen AC- en DC-modi te schakelen. Het AC- of DC-pictogram op het LCD geeft aan welke modus is geselecteerd.


Sluit de testkabels aan op het te testen circuit om de spanning te meten. De meter past automatisch het bereik aan om de meting in het meest geschikte bereik weer te geven.
OPMERKING: Als "–" op het LCD verschijnt, geeft dit een negatieve polariteit aan voor DC-spanning.
OPMERKING: Wanneer in een spanningsinstelling en de testkabels open zijn, kunnen meetwaarden in de orde van mV op het display verschijnen. Dit is ruis en is normaal. Door de testkabels met elkaar in contact te brengen om het circuit te sluiten, meet de meter nul volt.
OPMERKING: Om toegang te krijgen tot het mV-bereik voor V AC moet de "RANGE" button worden gebruikt.

Handmatige modusvolgorde

OPMERKING: Wanneer spanningen van meer dan 25 V AC of 60 V DC worden gemeten, is de indicator voor gevaarlijke spanning aanwezig op het display.

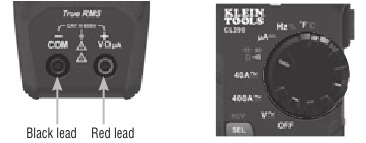

CONTINUÏTEIT

1. Steek de RODE testkabel in de VΩµA-ingang, en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard ingesteld op continuïteitstesten in deze modus. Zorg ervoor dat het continuïteitstestpictogram zichtbaar is op het display. Zo niet, druk dan herhaaldelijk op de "SEL/NCV" button totdat het pictogram wordt weergegeven.
2. Schakel de stroom van het circuit uit.
3. Test op continuïteit door geleider of circuit met testkabels aan te sluiten. Als de gemeten weerstand minder is dan 10Ω, klinkt er een hoorbaar signaal en geeft het display een weerstandswaarde weer die continuïteit aangeeft. Als het circuit open is, toont het display "OL".


Probeer NOOIT continuïteit te meten op een circuit dat onder spanning staat.

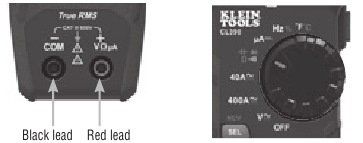

WEERSTANDSMETINGEN

1. Steek de RODE testkabel in de VΩµA-ingang, en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard ingesteld op continuïteitstesten in deze modus. Druk herhaaldelijk op de "SEL/NCV" button totdat het weerstandspictogram op het display verschijnt.
2. Schakel de stroom van het circuit uit.
3. Meet de weerstand door de testkabels op het circuit aan te sluiten. De meter past automatisch het bereik aan om de meting in het meest geschikte bereik weer te geven.


OPMERKING: Wanneer in een weerstandsinstelling en de testkabels open zijn (niet aangesloten over een weerstand), of wanneer een defecte weerstand wordt getest, geeft het display "OL" aan. Dit is normaal.
Probeer NOOIT weerstand te meten op een circuit dat onder spanning staat.

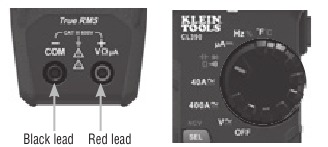

CAPACITEIT

1. Steek de RODE testkabel in de VΩµA-ingang, en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard ingesteld op continuïteitstesten in deze modus. Om de capaciteit te meten, drukt u herhaaldelijk op de "SEL/NCV" button totdat nF op het display verschijnt.
2. Schakel de stroom van het circuit uit.
3. Meet de capaciteit door de testkabels over de condensator aan te sluiten. De meter past automatisch het bereik aan om de meting in het meest geschikte bereik weer te geven.

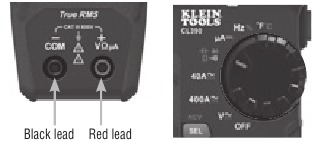

DIODETEST

1. 1. Steek de RODE testkabel in de VΩµA-ingang , en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de Continuïteit/Weerstand/Capaciteit/Diodetest instelling.
   OPMERKING: De meter staat standaard ingesteld op continuïteitstesten in deze modus. Druk herhaaldelijk op de "SEL/ NCV" button totdat het diodepictogram op het display verschijnt. Raak de testkabels aan op de diode. Een meetwaarde van 200-800 mV op het display geeft een voorwaartse voorspanning aan, "OL" geeft een omgekeerde voorspanning aan. Een open apparaat toont "OL" in beide polariteiten. Een kortgesloten apparaat toont ongeveer 0 mV.

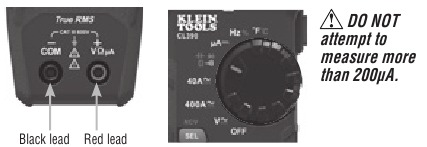

µA DC-STROOM (MINDER DAN 200 µA)

1. Steek de RODE testkabel in de VΩµA-ingang , en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de DC μA-instelling. De "μA"- en "DC"-pictogrammen verschijnen op het display.

2. Schakel de stroom van het circuit uit en open het circuit op het meetpunt.
3. Sluit de testkabels in serie aan op het circuit.
4. Schakel de stroom naar het circuit in om de meting uit te voeren.

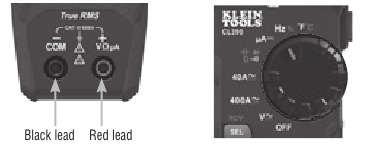

FREQUENTIE / TAAKCYCLUS

1. Steek de RODE testkabel in de VΩµA-ingang en de ZWARTE testkabel in de COM-ingang , en draai de functiekeuzeschakelaar naar de Frequentie/Taakcyclus instelling.
   OPMERKING: De meter staat standaard ingesteld op frequentietesten in deze modus. Om de Taakcyclus-testmodus te activeren, drukt u één keer op de "SEL/NCV" button . Zorg ervoor dat het juiste pictogram (Hz of %) op het display verschijnt.
2. Meet door de testkabels over het circuit aan te sluiten.

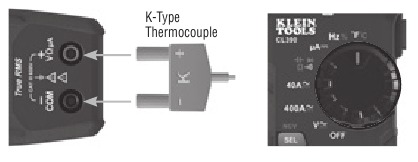

TEMPERATUUR

1. Steek de K-type thermokoppel in de VΩµA en COM ingangen (neem de polariteitsaanduidingen op de thermokoppel en meter in acht) en draai de functiekeuzeschakelaar naar de Temperatuur instelling.
   OPMERKING: De meter staat standaard ingesteld op Fahrenheit-schaal in deze modus. Om de Celsius-schaal te activeren, drukt u één keer op de "SEL/NCV" button . Zorg ervoor dat het juiste pictogram (°F of °C) op het display verschijnt.
2. Om de temperatuur te meten, maakt u contact tussen de thermokoppeltip en het object dat wordt gemeten. Wanneer de thermokoppeltip en het object in thermisch evenwicht zijn, stabiliseert de meting op het display.


Verwijder de thermokoppel voordat u de meter naar andere meetfuncties schakelt.
De thermokoppel die bij de oorspronkelijke aankoop is inbegrepen, is alleen geschikt voor temperaturen onder 446 °F / 230 °C. Om hogere temperaturen te meten, moet een K-type thermokoppel met het juiste meetbereik worden gebruikt.

ONDERHOUD

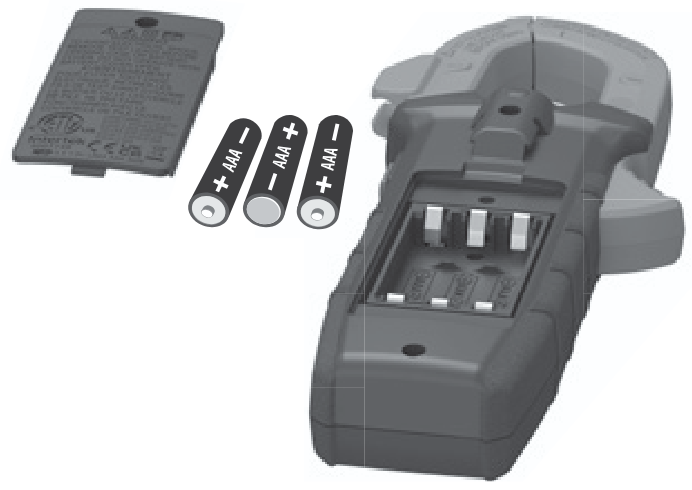

BATTERIJ VERVANGEN

Wanneer de -indicator op de LCD wordt weergegeven, moeten de batterijen worden vervangen.

1. Maak de vastzittende schroef los en verwijder het batterijklepje.
2. Vervang 3 x AAA-batterijen (let op de juiste polariteit).
3. Plaats het batterijklepje terug en draai de schroef goed vast.

Om het risico op elektrische schokken te vermijden, koppelt u de snoeren los van een spanningsbron voordat u het batterijklepje verwijdert.
Om het risico op elektrische schokken te vermijden, mag u de meter niet gebruiken wanneer het batterijklepje is verwijderd.

REINIGING

Zorg ervoor dat de meter is uitgeschakeld en veeg hem af met een schone, droge pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer de meter gedurende langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Na een opslagperiode in extreme omstandigheden die de limieten overschrijden die worden genoemd in het gedeelte Algemene specificaties, moet u de meter laten terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069 1-800-553-5346 customerservice@kleintools.com
www.kleintools.com

WAARSCHUWINGEN - ALGEMEEN

• Gebruik de meter nooit op een circuit met spanningen die de categorie-gebaseerde classificatie van deze meter overschrijden.
• Gebruik de meter niet tijdens onweer of bij nat weer.
• Gebruik de meter of de meetsnoeren niet als ze beschadigd lijken te zijn.
• Gebruik alleen meetsnoeren met CAT III- of CAT IV-classificatie.
• Zorg ervoor dat de meetsnoeren volledig in de aansluitingen zijn geplaatst en houd de vingers uit de buurt van de metalen meetcontacten bij het uitvoeren van metingen.
• Wees voorzichtig bij het werken met spanningen boven 25 V AC RMS of 60 V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die tot een elektrische schok kunnen leiden, dient u de batterijen te vervangen wanneer een batterij bijna leeg is verschijnt.
• Probeer nooit weerstand of continuïteit te meten op een actief circuit.
• Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door schokken en vlambogen te voorkomen waar gevaarlijke stroomvoerende geleiders zijn blootgesteld.
• Om het risico op elektrische schokken te vermijden, koppelt u de snoeren los van een spanningsbron voordat u het batterijklepje verwijdert.
• Om het risico op elektrische schokken te vermijden, mag u de meter niet gebruiken wanneer het batterijklepje is verwijderd.

WAARSCHUWINGEN - NCV-FUNCTIE

• Wanneer de NCV-functie is geactiveerd, geeft een knipperend of continu rood licht en een hoorbare pieptoon aan dat er spanning aanwezig is. Als er geen indicatie is, kan er nog steeds spanning aanwezig zijn.
• Verifieer voor en na elk gebruik van de NCVT de werking door een bekend werkend circuit te testen dat binnen de classificatie van dit apparaat valt.
• Ga er nooit van uit dat neutrale of aarddraden spanningsloos zijn. Nulleidingen in meeraderige aftakcircuits kunnen onder spanning staan wanneer ze zijn losgekoppeld en moeten opnieuw worden getest voordat ze worden gehanteerd.
• De NCV-tester detecteert GEEN spanning als:
• De draad is afgeschermd.
• De bediener is niet geaard of is anderszins geïsoleerd van een effectieve aarding.
• De spanning is DC.
• De NCV-tester detecteert mogelijk GEEN spanning als:
• De gebruiker houdt de tester niet vast.
• De gebruiker is geïsoleerd van de tester met een handschoen of andere materialen.
• De draad is gedeeltelijk begraven of bevindt zich in een geaarde metalen buis.
• De tester bevindt zich op een afstand van de spanningsbron.
• Het veld dat door de spanningsbron wordt gecreëerd, wordt geblokkeerd, gedempt of anderszins verstoord.
• De frequentie van de spanning is geen perfecte sinusgolf tussen 50 en 500 Hz.
• De tester bevindt zich buiten de bedrijfsomstandigheden (vermeld in het gedeelte Specificaties).
• De werking kan worden beïnvloed door verschillen in het ontwerp van de contactdoos en de isolatiedikte en het type; de tester is mogelijk niet compatibel met sommige soorten standaard of sabotagebestendige (TR) stopcontacten.
• Niet toepassen op niet-geïsoleerde gevaarlijke stroomvoerende geleiders.
• Detectie boven 50V wordt gespecificeerd onder "normale" omstandigheden zoals hieronder gespecificeerd. De tester kan detecteren bij een andere drempel onder verschillende omstandigheden, of detecteert mogelijk helemaal niet, tenzij:
• De punt van de tester bevindt zich binnen 0,25 inch van een AC-spanningsbron die ongehinderd uitstraalt.
• De gebruiker houdt de behuizing van de tester met zijn of haar blote hand vast.
• De gebruiker staat op of is verbonden met de aarde.
• De luchtvochtigheid is nominaal (50% relatieve vochtigheid).
• De tester wordt stil gehouden.

Referenties

• Klein Tools - For Professionals since 1857 | Klein Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Klein Tools CL390 Handleiding

Beschikbare talen
