Klein Tools CL120 Handleiding

SYMBOLEN OP DE METER

	AC (wisselstroom)		DC (gelijkstroom)
	Weerstand (in ohm)		Akoestische continuïteit
	Dubbel geïsoleerde klasse II		Aarding
	Waarschuwing of voorzichtig		Risico op elektrische schok
V	Spanning (volt)	A	Stroomsterkte (ampère)
COM	Gemeenschappelijk	NCV	Contactloze spanningstester
	Achtergrondverlichting	SEL	Selecteren
	Positief		Negatief

SYMBOLEN OP LCD

AC	AC (wisselstroom)	DC	DC (gelijkstroom)
	Negatieve meting	H	Data vasthouden
	Automatisch bereik	MAX	Maximale waarde vasthouden
	Batterij bijna leeg		Akoestische continuïteit
M	Mega (waarde x 10 6 )	k	kilo (waarde x 10 3 )
m	milli (waarde x 10 -3 )	V	Volt
A	Ampère		Ohm
NCV	Contactloze spanningstester		Automatische uitschakeling
	Indicator gevaarlijke spanning

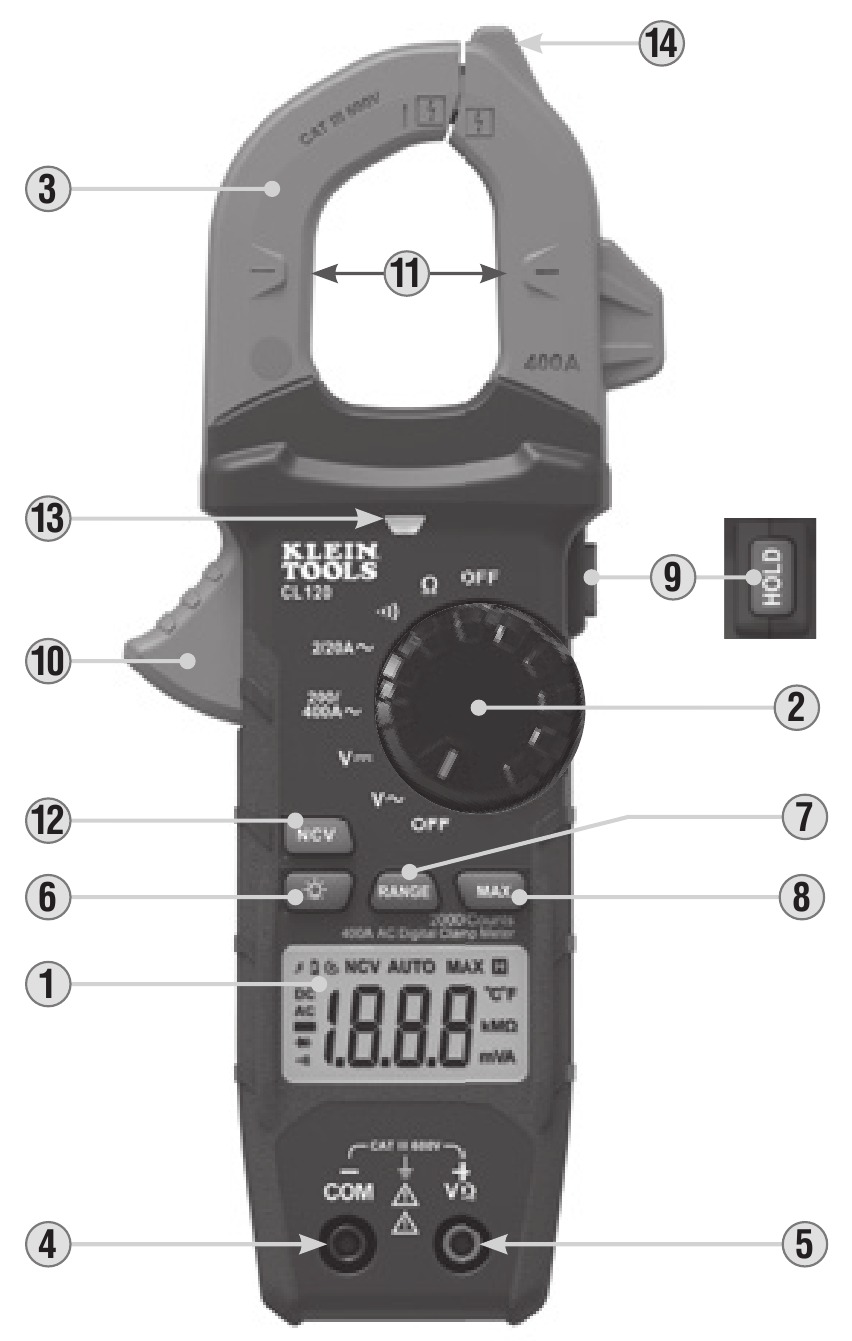

FUNCTIEDETAILS

OPMERKING: er bevinden zich geen onderdelen in de meter die door de gebruiker kunnen worden gerepareerd.

1. LCD-display met 2000 tellingen
2. Functiekeuzeschakelaar
3. Klem
4. "COM"-aansluiting
5. "VΩ"-aansluiting
6. Knop voor achtergrondverlichting
7. "RANGE"-knop

8. "MAX"-knop (maximum)
9. Data Hold-knop
10. Klemtrekker
11. Pijlaanduidingen
12. NCV-knop
13. NCV-lampje
14. NCV-sensorantenne

FUNCTIEKNOPPEN AAN/UIT

Om de meter AAN te zetten, draait u de functiekeuzeschakelaar van de OFF-stand naar een willekeurige meetstand. Om de meter UIT te zetten, draait u de functiekeuzeschakelaar naar de OFF-stand. Het AutoPower Off-pictogram is zichtbaar op het display. Standaard wordt de meter automatisch UITgeschakeld na 10 minuten inactiviteit. Als de meter automatisch wordt UITgeschakeld in een meetstand, drukt u op een willekeurige knop om de meter AAN te zetten, of draait u de functiekeuzeschakelaar naar OFF en zet u de meter vervolgens AAN. Om de Auto-Power OFF-functionaliteit te deactiveren, houdt u de "NCV"-knop ingedrukt voordat u AAN zet vanuit de OFF-stand. Wanneer Auto-Power OFF is gedeactiveerd, is het AutoPower Off-pictogram niet zichtbaar op het display.

ACHTERGRONDVERLICHTING
Druk op het symbool van de knop voor achtergrondverlichting om de achtergrondverlichting AAN of UIT te zetten. De achtergrondverlichting wordt niet automatisch UITgeschakeld.

BEREIK
De meter staat standaard in de automatische bereikmodus . Deze modus bepaalt automatisch het meest geschikte meetbereik voor de tests die worden uitgevoerd. Om de meter handmatig te forceren om in een ander bereik te meten, gebruikt u de knop "RANGE" .

1. Druk op de knop "RANGE" om het meetbereik handmatig te selecteren ( is gedeactiveerd op het LCD). Druk herhaaldelijk op de knop "RANGE" om door de beschikbare bereiken te bladeren en stop zodra het gewenste bereik is bereikt.
2. Om terug te keren naar de automatische bereikmodus, houdt u de knop "RANGE" langer dan twee seconden ingedrukt ( is opnieuw geactiveerd).

MAX
Wanneer op de "MAX"-knop wordt gedrukt, houdt de meter de maximale waarde bij terwijl de meter doorgaat met het nemen van samples.

1. Druk tijdens het meten op de "MAX"-knop om de maximale waarde weer te geven. Als er een nieuw maximum optreedt, wordt het display bijgewerkt met die nieuwe waarde.
2. Druk nogmaals op de "MAX"-knop om terug te keren naar de normale meetmodus.

DATA HOLD
Druk op de Data Hold-knop om de huidige meting op het display vast te houden. Druk nogmaals om terug te keren naar de live meetmodus.

NCV
Houd de "NCV"-knop ingedrukt om de contactloze spanningstestmodus (NCV) te openen om te testen op de aanwezigheid van wisselspanning. Het NCV-pictogram en "EF" verschijnen op het display. Benader de te testen geleider met de sensorantenne . In de aanwezigheid van wisselspanning licht het rode NCV-lampje op en klinken er hoorbare signalen (pieptonen). Naarmate de NCV-sensorantenne de spanningsbron nadert, neemt de frequentie van het hoorbare geluid toe.
Laat de "NCV"-knop los om de NCV-testmodus te verlaten.
OPMERKING: Alleen spanningen van 40V AC of meer worden gedetecteerd.

BEDIENINGSINSTRUCTIES

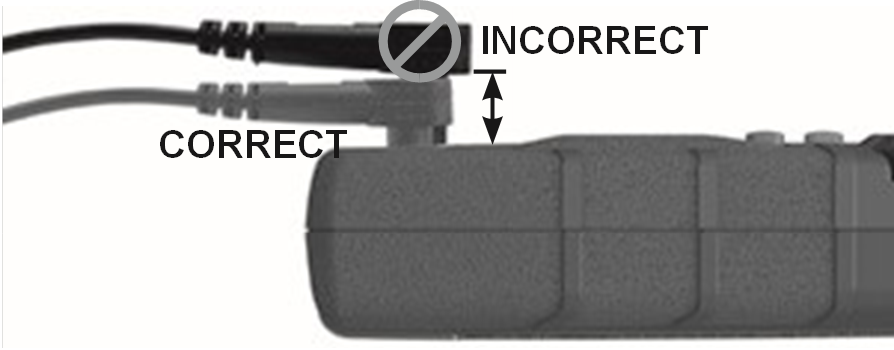

AANSLUITEN VAN TESTLEIDINGEN
Test niet als de meetkabels niet goed zijn aangesloten. De resultaten kunnen leiden tot intermitterende uitlezing op het display. Om een goede aansluiting te garanderen, drukt u de meetkabels stevig in de ingangsaansluiting.

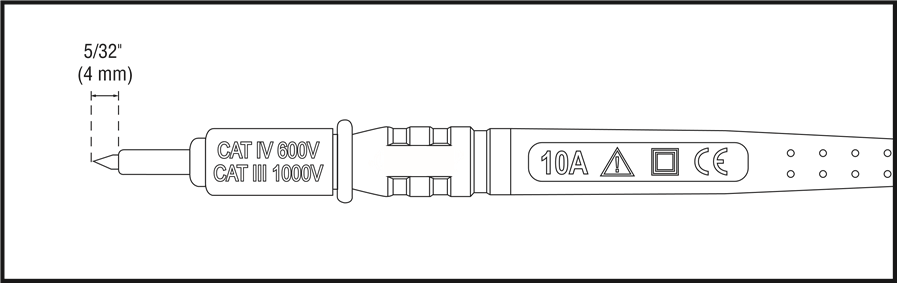

TESTEN OP CAT III-MEETLOCATIES
Zorg ervoor dat de afscherming van de meetleiding stevig op zijn plaats is gedrukt. Als de CATIII / CATIV-afscherming niet wordt gebruikt, neemt het risico op vlambogen toe.

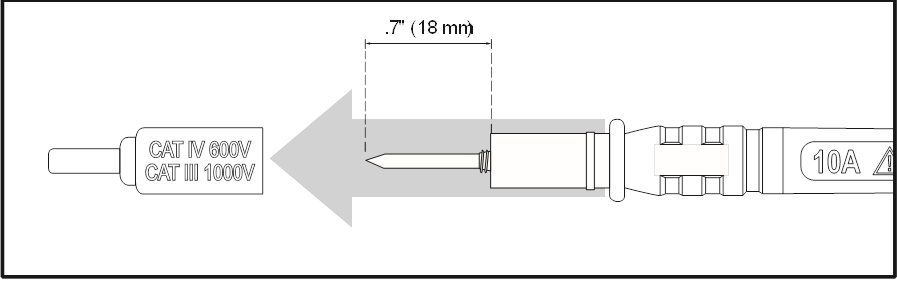

TESTEN OP CAT II-MEETLOCATIES
CAT III / CAT IV-afschermingen kunnen worden verwijderd voor CAT II-locaties. Hierdoor kan worden getest op verzonken geleiders, zoals standaard stopcontacten. Zorg ervoor dat u de afschermingen niet kwijtraakt.

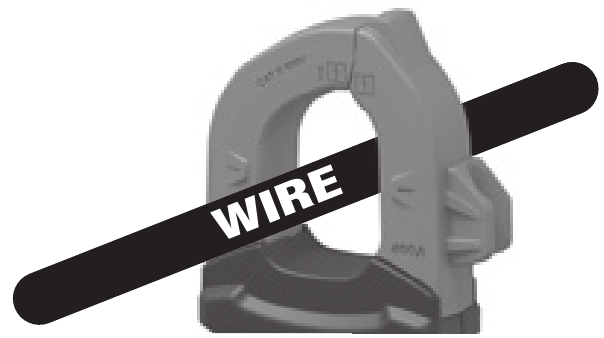

AC-STROOM (MINDER DAN 400 A)
AC-stroom wordt gemeten door de klemtrigger in te drukken om de klem te openen en deze rond een stroomvoerende draad te plaatsen. Let er bij het meten op dat de klem volledig gesloten is met de trigger volledig losgelaten en dat de draad loodrecht door het midden van de klem loopt in lijn met de pijlaanduidingen .

Om de stroom te meten:

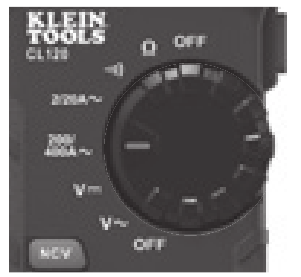

1. Draai de functiekeuzeschakelaar naar de 200/400 A-instelling.

2. Plaats de klem om de draad. De stroommeting wordt op het display weergegeven.
   OPMERKING: Als de meting minder is dan 20 A, draai dan de functiekeuzeschakelaar naar de 2/20 A-instelling voor een betere resolutie.


Koppel de meetkabels los wanneer u met de klem meet.

AC/DC-SPANNING (MINDER DAN 600 V)

1. Steek de RODE meetkabel in de VΩ-aansluiting en de ZWARTE meetkabel in de COM-aansluiting en draai de functiekeuzeschakelaar naar de DC-spanningsinstelling of AC-spanningsinstelling . Let op "DC" of "AC" op het display.

2. Breng de meetkabels aan op het te testen circuit om de spanning te meten. De meter kiest automatisch het meest geschikte bereik om de meting weer te geven.
   OPMERKING: Als "–" op het LCD-scherm verschijnt, worden de meetkabels in omgekeerde volgorde op het circuit aangesloten. Verwissel de positie van de meetkabels om dit te corrigeren.
   OPMERKING: Wanneer de meetkabels in een spanningsinstelling open zijn, kunnen er metingen van de orde mV op het display verschijnen. Dit is ruis en is normaal. Door de meetkabels met elkaar in contact te brengen om het circuit te sluiten, meet de meter nul volt.
   OPMERKING: Om toegang te krijgen tot het mV-bereik voor V AC moet de "RANGE"-knop worden gebruikt.
   OPMERKING: Wanneer spanningen van meer dan 25 V AC of 60 V DC worden gemeten, verschijnt de indicator voor gevaarlijke spanning op het display.

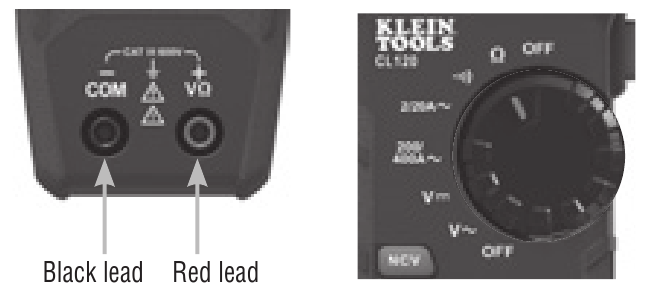

WEERSTANDSMETINGEN

1. Steek de RODE meetkabel in de VΩ-aansluiting en de ZWARTE meetkabel in de COM-aansluiting en draai de functiekeuzeschakelaar naar de weerstandsinstelling . Het weerstandssymbool verschijnt op het display.
2. Schakel de stroom van het circuit uit.
3. Meet de weerstand door de meetkabels op het circuit aan te sluiten. De meter kiest automatisch het meest geschikte bereik om de meting weer te geven.


OPMERKING: Wanneer de meetkabels in een weerstandsinstelling open zijn (niet aangesloten over een weerstand), of wanneer een defecte weerstand wordt getest, geeft het display O.L. aan. Dit is normaal.
Probeer NIET de weerstand te meten op een circuit onder spanning.

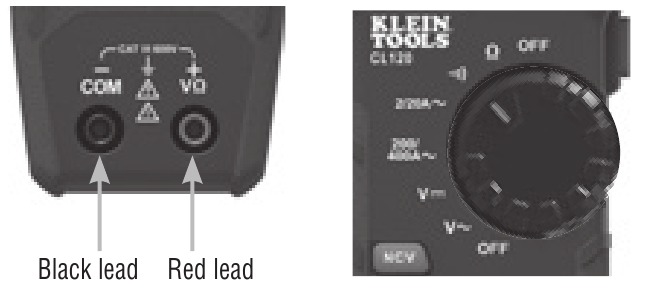

DOORGANG

1. Steek de RODE meetkabel in de VΩ-aansluiting en de ZWARTE meetkabel in de COM-aansluiting en draai de functiekeuzeschakelaar naar de doorgangsinstelling .
2. Schakel de stroom van het circuit uit.
3. Test op doorgang door de geleider of het circuit met meetkabels aan te sluiten. Als een weerstand van minder dan 10 Ω wordt gemeten, klinkt er een geluidssignaal en geeft het display een weerstandswaarde weer die doorgang aangeeft. Als het circuit open is, geeft het display "OL" weer.


Probeer NIET de doorgang te meten op een circuit onder spanning.

ONDERHOUD

BATTERIJ VERVANGEN
Wanneer de indicator op het LCD-scherm wordt weergegeven, moeten de batterijen worden vervangen.

1. Maak de borgschroef los en verwijder het batterijklepje.
2. Vervang 3 x AAA-batterijen (let op de juiste polariteit).
3. Plaats het batterijklepje terug en draai de schroef stevig vast.

Om het risico op elektrische schokken te vermijden, koppelt u de meetkabels los van elke spanningsbron voordat u het batterijklepje verwijdert.
Om het risico op elektrische schokken te vermijden, mag u de meter niet gebruiken terwijl het batterijklepje is verwijderd.

REINIGING

Zorg ervoor dat de meter is uitgeschakeld en veeg hem schoon met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen als de meter gedurende langere tijd niet wordt gebruikt. Stel niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die in het gedeelte Algemene specificaties worden genoemd, laat u de meter terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

KLANTENSERVICE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
customerservice@kleintools.com www.kleintools.com

ALGEMENE SPECIFICATIES

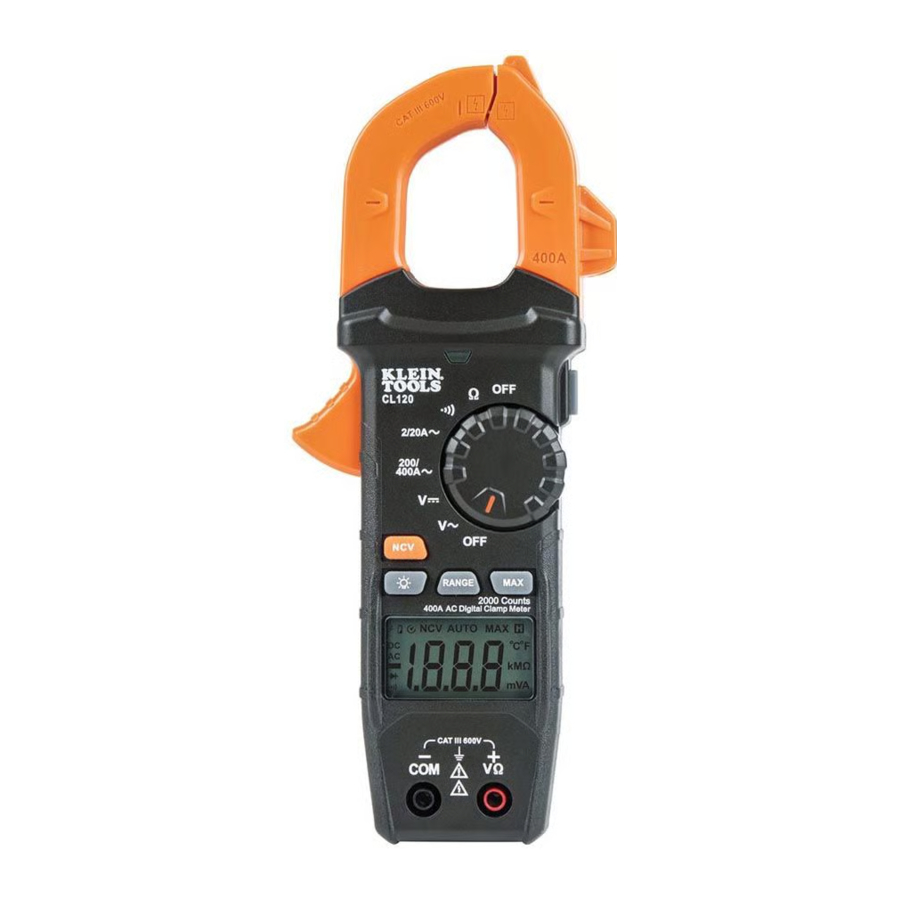

De Klein Tools CL120 is een digitaal stroomtanginstrument met automatische bereikinstelling dat AC-stroom meet via de stroomtang en AC/DC-spanning, weerstand en doorgang via meetkabels.

• Bedrijfshoogte: 6562 ft (2000 m)
• Relatieve vochtigheid: <95% niet-condenserend
• Bedrijfstemperatuur:32° tot 122°F (0° tot 50°C)
• Opslagtemperatuur: 14° tot 122°F (-10° tot 50°C)
• Nauwkeurigheid: Waarden vermeld bij 65° tot 83°F (18° tot 28°C)
• Temperatuurcoëfficiënt: 0,1 x (geciteerde nauwkeurigheid) per °C boven 28°C of onder 18°C, correcties zijn vereist wanneer de omgevingstemperatuur buiten het nauwkeurigheidstemperatuurbereik ligt
• Afmetingen: 8,46" x 3,54" x 1,50" (215 x 90 x 38 mm)
• Gewicht: 11,04 oz. (313 g) inclusief batterijen
• Kalibratie: Nauwkeurig gedurende één jaar
• Automatische uitschakeling (APO): Na ca. 10 minuten inactiviteit
• Normen: IEC EN 61010-1, 61010-2-032, 61010-2-033.
  IEC EN 61326-1, 61326-2-2.
  Voldoet aan UL STD.61010-1,
  61010-2-032,61010-2-033;
  Gecertificeerd volgens CSA STD.C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Vervuilingsgraad: 2
• Nauwkeurigheid: ± (% van de uitlezing + # van de minst significante cijfers)
• Valbescherming: 6,6 ft (2 m)
• Veiligheidscategorie: CATIII 600V, klasse 2, dubbele isolatie
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen zoals woningen, bedrijfspanden en lichte industriële locaties.

Specificaties kunnen worden gewijzigd.

ELEKTRISCHE SPECIFICATIES

Ingangsimpedantie: 10 MΩ
Frequentiebereik: 45 tot 400 Hz
Maximale ingang: 600V AC RMS of 600V DC

Frequentiebereik: 50 tot 60 Hz

Maximale ingang: 600V AC RMS of 600V DC

ANDERE MEETTOEPASSINGEN
Maximale ingang: 600V DC of 600V AC RMS

• Continuïteitscontrole: hoorbaar signaal <10Ω, max. stroom 1,5mA
• Samplingfrequentie: ca. 3 samples per seconde
• Overbelasting: "OL" aangegeven op het display
• Polariteit: "-" op het display geeft negatieve polariteit aan
• Display: 3 ½ digit, 2000 Count LCD

WAARSCHUWINGEN

Volg deze instructies op om een veilige werking en service van de meter te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Controleer voor elk gebruik de werking van de meter door een bekende spanning of stroom te meten.
• Gebruik de meter nooit op een circuit met spanningen die de categoriegebaseerde waarde van deze meter overschrijden.
• Gebruik de meter niet tijdens onweer of bij nat weer.
• Gebruik de meter of meetsnoeren niet als ze beschadigd lijken te zijn.
• Uitsluitend gebruiken met meetsnoeren met CAT III- of CAT IV-classificatie.
• Zorg ervoor dat de meetsnoeren van de meter volledig zijn geplaatst en houd de vingers uit de buurt van de metalen meetcontacten tijdens het uitvoeren van metingen.
• Open de meter niet om batterijen te vervangen terwijl de meetcontacten zijn aangesloten.
• Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die tot elektrische schokken kunnen leiden, vervangt u de batterijen wanneer een indicator voor een bijna lege batterij verschijnt.
• Probeer geen weerstand of continuïteit te meten op een stroomvoerend circuit.
• Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om schokken en vlamboogletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
