Klein Tools LAN Scout Jr. 2 (VDV526-200) Handleiding

ALGEMENE SPECIFICATIES

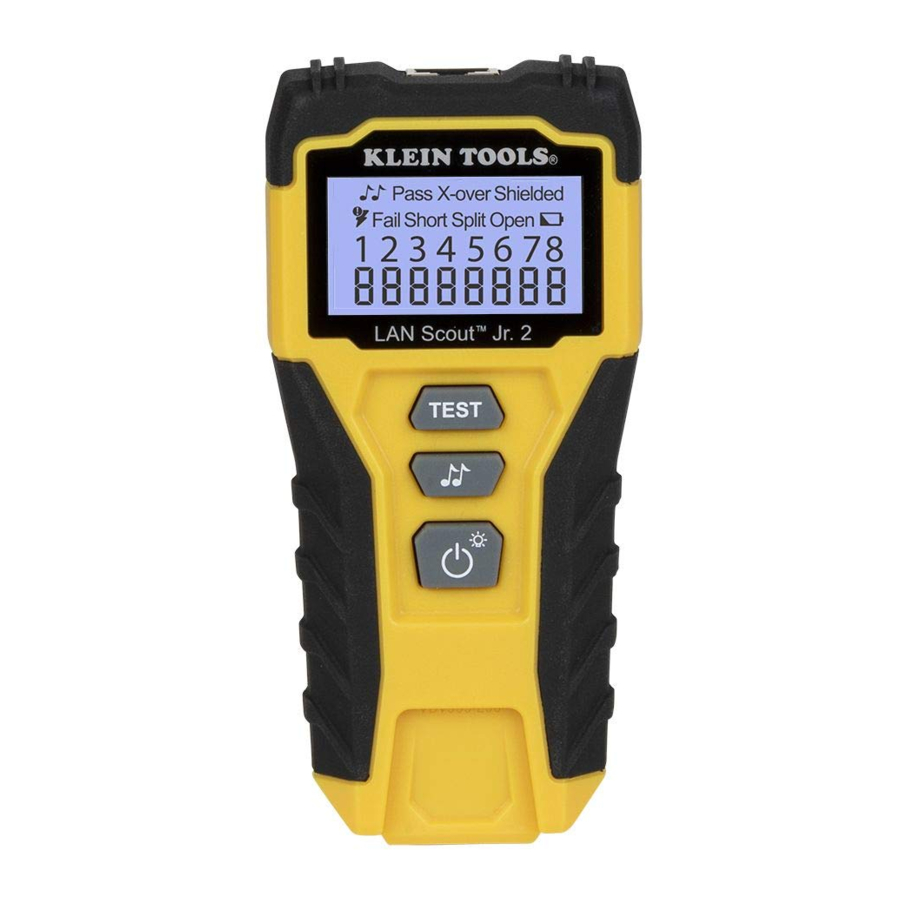

De Klein Tools LAN Scout™ Jr. 2 is een draagbare datakabeltester. Hij test en verhelpt problemen met kabels die zijn afgesloten met RJ45 en biedt toongeneratie voor het traceren van kabels.

• Afmetingen: 5,3" x 2,4" x 1,2" (13,5 x 6,1 x 3,0 cm)
• Gewicht: 4,0 oz. (115 gram) met batterij en afstandsbediening
• Bedrijfstemperatuur: 0°C tot 50°C/32°F tot 122°F
• Opslagtemperatuur: -20°C tot 60°C/-4°F tot 140°F
• Vochtigheid: 10% tot 90%, niet-condenserend
• Maximale spanning tussen twee connector-pinnen zonder schade:
  RJ-aansluiting: 66V DC of 55V AC
• Typische batterijduur: 2x AAA alkalinebatterijen
  Stand-by: 3 jaar
  Actief: 80 uur
• Kabeltypes: Afgeschermd of niet-afgeschermd; Cat-7, Cat-6/6A, Cat-5E, Cat-3
• Maximale kabellengte: 2000 voet (610 meter)
• Minimale kabellengte voor split pair-detectie: 1,5 voet (0,5 meter)

Volg deze instructies om een veilige werking en service van de tester te waarborgen. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• De LAN Scout™ Jr. 2 is ontworpen voor gebruik op niet-bekrachtigde bekabelingssystemen. Het aansluiten van de LAN Scout™ Jr. 2 op actieve netstroom kan deze beschadigen en een veiligheidsrisico voor de gebruiker vormen.
• Onjuist afgesloten RJ-stekkers kunnen de aansluitingen op de LAN Scout™ Jr. 2 beschadigen. Inspecteer een RJ-stekker visueel voordat u deze in de tester steekt. Het steken van 6-positie stekkers in de 8-positie aansluiting op de tester kan de buitenste contacten van de aansluiting beschadigen, tenzij de stekker specifiek voor dat doel is ontworpen.

WAARSCHUWINGSSYMBOLEN OP DE TESTER

	Waarschuwing of Voorzichtig
	Draag altijd goedgekeurde oogbescherming
	NIET gebruiken op bekrachtigde circuits
	Lees de instructies
	Conformité Européenne - Voldoet aan de richtlijnen van de Europese Economische Ruimte
	UKCA: UK Conformity Assessment (conformiteitsbeoordeling VK)
	Dit symbool geeft aan dat apparatuur en de bijbehorende accessoires gescheiden moeten worden ingezameld en correct moeten worden afgevoerd

POORTEN, KNOPPEN EN DISPLAY VAN DE TESTER

TESTER

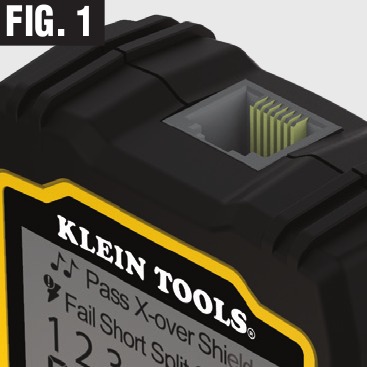

Afgeschermde RJ45-aansluiting

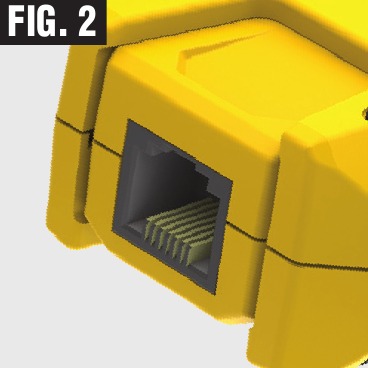

Verwijderbare gedockte afstandsbediening met afgeschermde RJ45-aansluiting

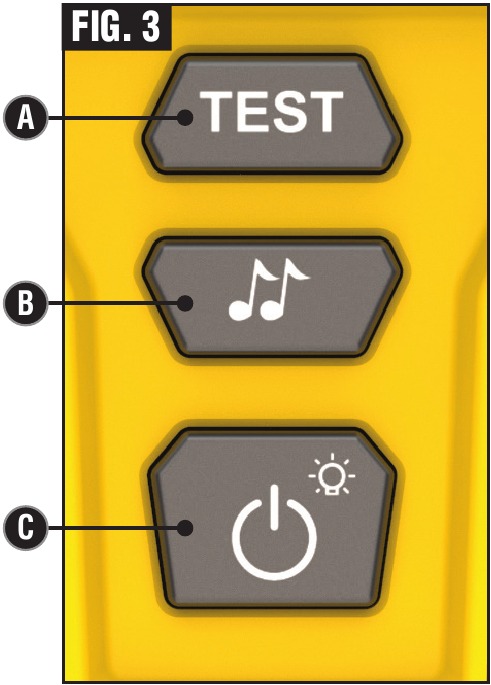

KNOPPEN

Test Button (Testknop) voert een draadmappentest uit op een RJ45-afgesloten kabel.
Tone Button (Toonknop) verzendt analoge tonen op geleidingsdraden van RJ45-afgesloten kabels. Met de knop kunnen ook de beschikbare tooncadansen en selectieopties voor de geleidingsdraad worden doorlopen.
Power/Backlight Button (Aan/uit-knop/Achtergrondverlichtingsknop) zet het apparaat aan of uit en zet de achtergrondverlichting aan of uit.

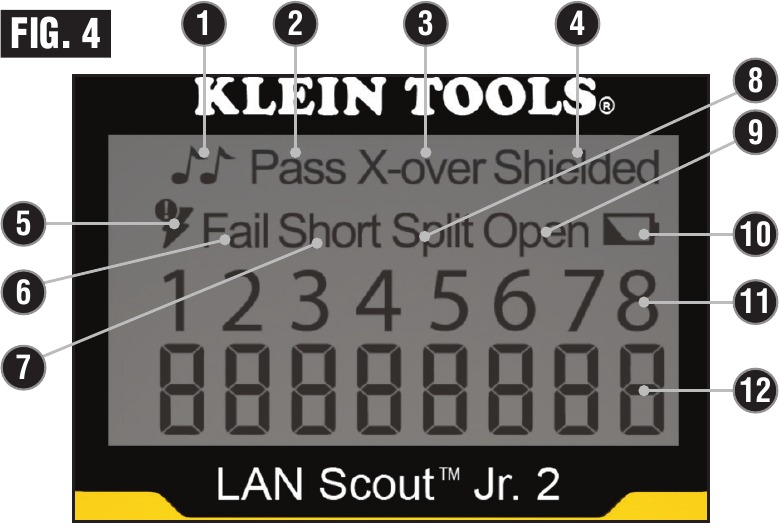

DISPLAY

1. Het pictogram Tone licht op wanneer de tester een Lo- of Hi- of LoHi-toonfrequentie uitzendt.
2. Het pictogram Pass licht op als de kabel een correct bedrade 4-pair T568A/B-datakabel of crossover-kabel (uplink) is.
3. X-Over licht op wanneer de kabel correct is bedraad in het Crossover-patroon (zie details hieronder).
4. Shielded licht op wanneer een datakabel een correct geassembleerd afschermingscontact heeft tussen de twee afgesloten uiteinden.
5. Voltage Detected Warning (Waarschuwing gedetecteerde spanning): Als er spanning wordt gedetecteerd op de kabel die wordt getest, licht het pictogram "Voltage!" op. Er wordt vóór elke test gecontroleerd op spanning en als die wordt gevonden, wordt er geen test uitgevoerd. De tester moet onmiddellijk worden losgekoppeld van de spanningsbron.
6. Het pictogram Fail licht op als de kabel niet is bedraad volgens een van de bekabelingsnormen en het/de juiste pictogram(men) voor de fail-modus oplicht(en).
7. Het pictogram Short licht op als er een kortsluiting is op twee of meer geleidingsdraden, samen met die pinnummers.
8. Het pictogram Split licht op als de aangewezen draadparen niet in de juiste volgorde zijn afgesloten.
9. Het pictogram Open licht op wanneer een van de geleidingsdraden niet correct is afgesloten, samen met dat pinnummer.
10. Het pictogram Battery Low licht op wanneer de batterij bijna leeg is. Het symbool begint te knipperen wanneer de batterij moet worden vervangen. De resultaten zijn op dit punt mogelijk onbetrouwbaar.
11. Tester-End Wire Map (Draadmapping testeruiteinde): De bovenste regel van de draadmapping geeft de pinnen aan de testerzijde in volgorde weer. Deze pinnen worden in kaart gebracht naar de pinnen aan de externe zijde die direct eronder op het LCD-scherm worden weergegeven.
12. Remote-End Wire Map (Draadmapping externe uiteinde): De onderste regel van de draadmapping geeft de bijbehorende pin aan het externe uiteinde weer. Gestippelde lijnen op de externe lijn geven kortgesloten pinnen aan. Er worden geen pinnummers weergegeven op de externe lijn die open paren zijn.

BEDIENINGSKNOPPEN

Korte drukken van minder dan ongeveer 1 seconde (kort drukken) en lange drukken van meer dan 1 seconde (lang drukken) worden anders herkend:

1. Power/Back light button (Aan/uit-knop/Achtergrondverlichtingsknop): Kort drukken: De eerste keer kort drukken zet het apparaat aan. De tweede keer kort drukken op de aan/uit-knop zet de achtergrondverlichting aan. Elke herhaling van kort drukken zet de achtergrondverlichting aan of uit. Lang drukken (langer dan 2 seconden) op de aan/uit-knop zet het apparaat uit. "OFF" wordt weergegeven wanneer het apparaat wordt uitgeschakeld.
2. Cable testing (Kabeltesten) (kort drukken): Als de LAN Scout™ Jr. 2 is ingeschakeld, start een kort drukken op de testknop de test. De lusmodus, continue test, is de standaardinstelling. Om de lusmodus uit te schakelen, drukt u lang op de testknop.**
3. Toning (Toon): Beginnend met de LAN Scout™ Jr. 2 aan, zorgt een kort drukken op de toonknop ervoor dat de LAN Scout™ Jr. 2 in de lage (Lo)-frequentiemodus toont op de eerste geleidingsdraad. Een tweede keer kort drukken verzendt de Lo-toon op de tweede geleidingsdraad. Herhaaldelijk kort drukken doorloopt het tonen op elke afzonderlijke geleidingsdraad, en vervolgens elk gekoppeld paar en vervolgens alle 8 geleidingsdraden. De modus en de draden waarop wordt getoond, worden weergegeven.
   Lang drukken op de toonknop schakelt de toon van de lage frequentie (Lo) naar de hoge frequentie (Hi) en naar de warble-cyclus (Hi en Lo met tussenpozen). In de testmodus wordt de LAN Scout™ Jr. 2 automatisch uitgeschakeld 10 minuten nadat de testknop voor het laatst is ingedrukt. In de toonmodus wordt de tester automatisch uitgeschakeld 60 minuten na de laatste keer dat een knop is ingedrukt of door met lang drukken de modusselectie te verlaten.

** De lusmodus helpt bij het testen op intermitterende problemen. Elke 2 seconden vindt er een test plaats zonder dat u op de testknop hoeft te drukken. De lusmodus is standaard ingeschakeld. Om de lusmodus uit te schakelen, drukt u lang op de testknop.

GEBRUIKSAANWIJZING

Continuïteit testen op een afgesloten of geïnstalleerde RJ45-afgesloten kabel (AFB. 1 en 2):

1. Sluit een uiteinde van de te testen kabel aan op de afgeschermde RJ45-poort die zich bovenop de hoofdtester bevindt. Als u een wandpoort test, sluit dan een bekende goede patchkabel aan van de wandplaat op de afgeschermde RJ45-aansluiting bovenop de hoofdtester.
2. Sluit het andere uiteinde van de te testen kabel aan op de afgeschermde RJ45-aansluiting op de testafstandsbediening. Als u een wandpoort test, sluit dan een bekende goede patchkabel aan van de wandplaat op de afgeschermde RJ45-poort op de testafstandsbediening.
3. Druk op de aan/uit-knop op het toetsenblok om de tester in te schakelen.
4. Druk op de testknop op het toetsenblok om de test te starten.
5. Interpreteer de resultaten van de test aan de hand van de onderstaande voorbeelden van bedrading en weergave.

* OPMERKING: de afstandsbediening kan tijdens het testen op de tester worden verwijderd of opgeborgen.

VOORBEELDEN VAN DRAADMAPPING EN DISPLAY

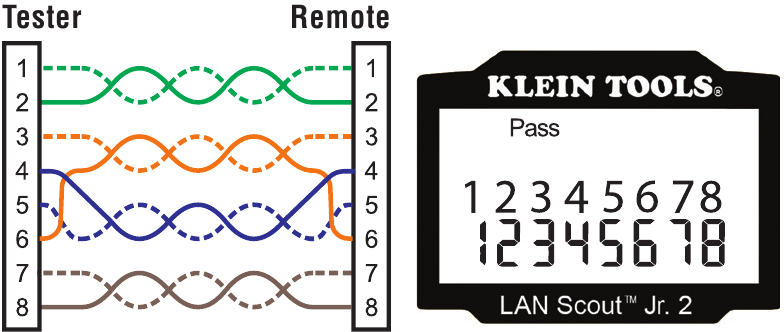

Correct bedrade T568A UTP:

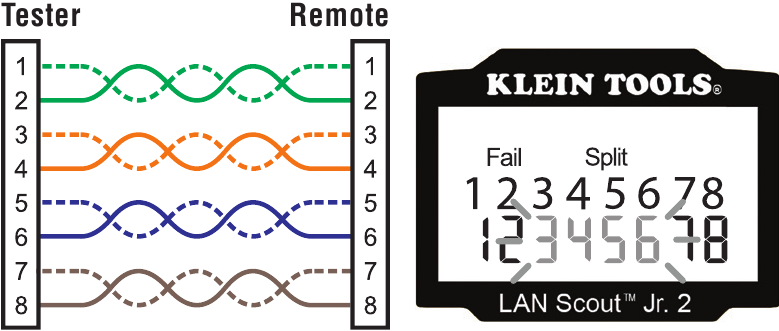

T568A Split Pairs:

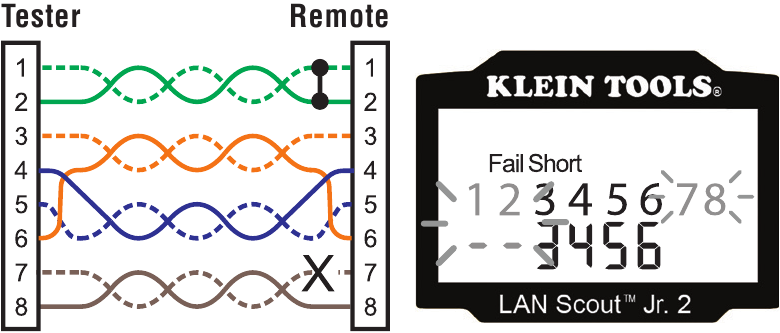

T568A Short en Open:

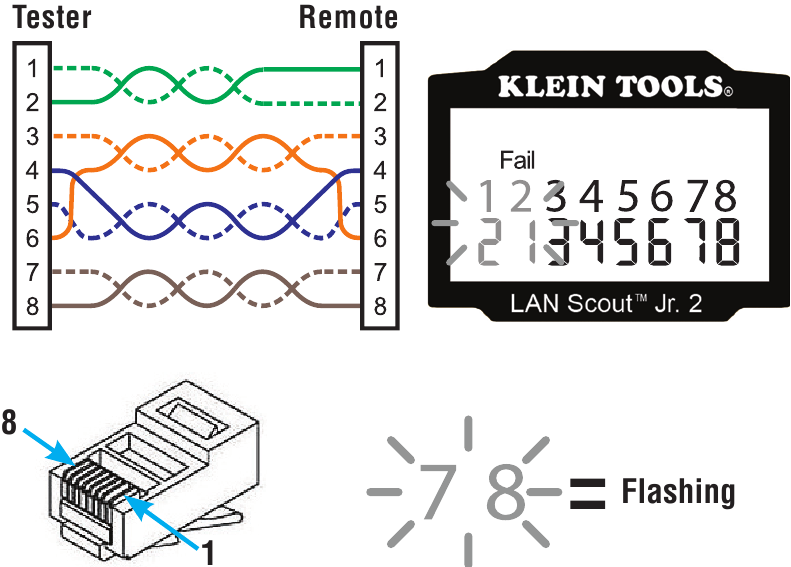

T568A Miswire:

OPMERKING: Een open fout of kortsluiting heeft voorrang op verkeerde bedrading wanneer het/de juiste pictogram(men) oplicht(en). Het Split-pictogram licht op als de kabelbedrading de aangewezen paren niet aanhoudt, een AC-signaalfout.
De 1-2-paar pinnen zijn kortgesloten en het 7-8-paar is open. De pinnen met de fouten knipperen. Streepjeslijnen (-) op de onderste (externe) displaylijn geven de kortsluiting aan, terwijl geen cijfers op de onderste regel het open paar aangeven.
Een veelgemaakte fout bij het bouwen van een kabel is om alle paren in pinvolgorde 1-2, 3-4, 5-6 en 7-8 te plaatsen. Dit levert de juiste continuïteit op, maar de paren zijn bestemd om zich op een 568a-kabel met een verkeerde bedrading te bevinden: Pinnen 1 en 2 op de LAN Scout™ Jr. 2 zijn verbonden met pinnen 2 en 1 aan de externe zijde. De pinnen met deze fout knipperen.

TONEN

Toontracering op een niet-geïnstalleerde RJ45-afgesloten kabel:

1. Steek het RJ45-afgesloten uiteinde van de te traceren draad in de RJ45- afschermingspoort op de hoofdtesterbehuizing.
2. Druk op de aan/uit-knop op het toetsenblok om de tester in te schakelen.
3. Druk op de toonknop op het toetsenblok om te beginnen met tonen. De toon begint in de Lo-modus op de geleidingsdraad in positie één op de aangesloten RJ45-stekker.
4. Druk kort op de toonknop om door de geleidingsdraden te bladeren, 1 tot 8, dan gepaarde paren en vervolgens naar alle acht geleidingsdraden tegelijkertijd.
5. Druk lang op de toonknop om door Lo-, Hi- of warble- (LoHi met tussenpozen) toonfrequenties te bladeren.
6. Gebruik een analoge sonde (Klein Tools VDV500-123 aanbevolen, apart verkrijgbaar) om te bepalen op welke draad of draden de toon wordt verzonden (zie de handleiding van de toonsonde voor meer informatie). Markeer de kabel met een label.
7. Herhaal de bovenstaande stappen voor elke onbekende kabel.

Toontracering op een geïnstalleerde RJ45-afgesloten kabel:

1. Sluit een bekende goede patchkabel aan van de wandplaat op de afgeschermde RJ45-aansluiting bovenop de hoofdtester.
2. Druk op de aan/uit-knop op het toetsenblok om de tester in te schakelen.
3. Druk op de toonknop op het toetsenblok om te beginnen met tonen. De toon begint in de Lo-modus op de geleidingsdraad in positie één op de aangesloten RJ45-stekker.
4. Druk kort op de toonknop om door de geleidingsdraden te bladeren, 1 tot 8, dan gepaarde paren en vervolgens naar alle acht geleidingsdraden tegelijkertijd.
5. Druk lang op de toonknop om door Lo-, Hi- of warble- (LoHi met tussenpozen) toonfrequenties te bladeren.
6. Gebruik een analoge sonde (Klein Tools VDV500-123 aanbevolen, apart verkrijgbaar) om te bepalen op welke draad of draden de toon wordt verzonden (zie de handleiding van de sonde voor meer informatie). Markeer de kabel met een label.
7. Herhaal de bovenstaande stappen voor elke onbekende kabel.

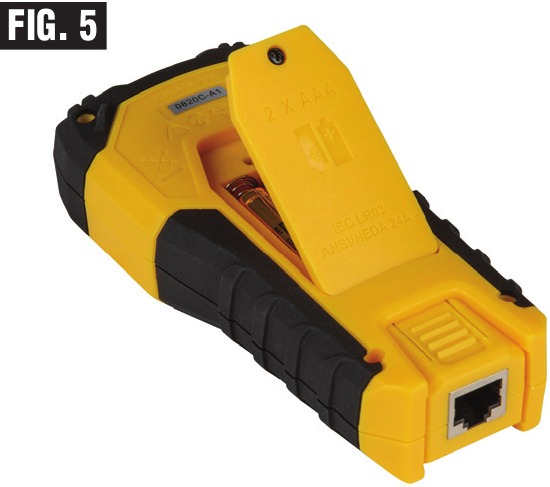

BATTERIJ VERVANGEN

1. Verwijder de enkele schroef in het midden van de achterklep van de LAN Scout™ Jr. 2 met een kruiskopschroevendraaier nr. 2. Verwijder de batterijklep.
2. Verwijder en recycle de lege AAA-batterijen.
3. Plaats twee nieuwe AAA-batterijen met de juiste oriëntatie, zoals aangegeven in het batterijcompartiment (het veercontact is negatief en het knopcontact is positief).
4. Plaats de batterijklep en de schroef terug en zorg ervoor dat u deze niet te strak aandraait.

REINIGING

Schakel het instrument uit en koppel alle kabels los. Reinig het instrument met een vochtige doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer het instrument langere tijd niet wordt gebruikt. Stel het niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die worden vermeld in het hoofdstuk Specificaties, laat u het instrument terugkeren naar normale bedrijfsomstandigheden voordat u het gebruikt.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069
1-800-553-4676
customerservice@kleintools.com
www.kleintools.com
