Klein Tools CL600 Handleiding

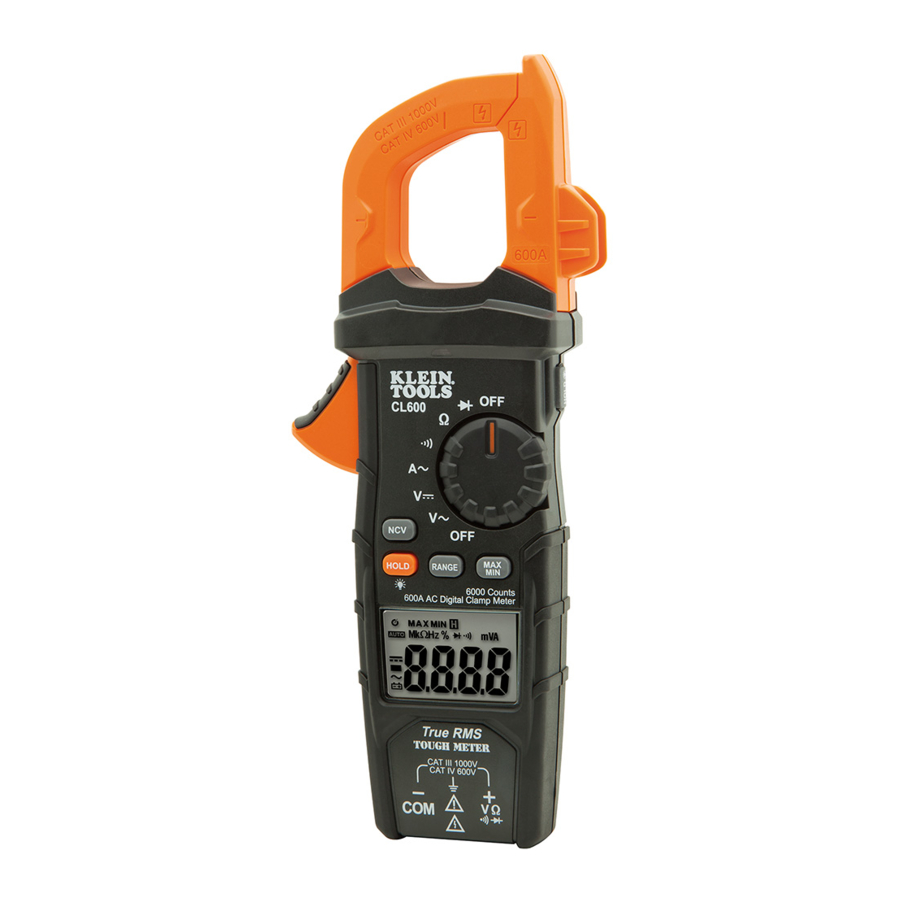

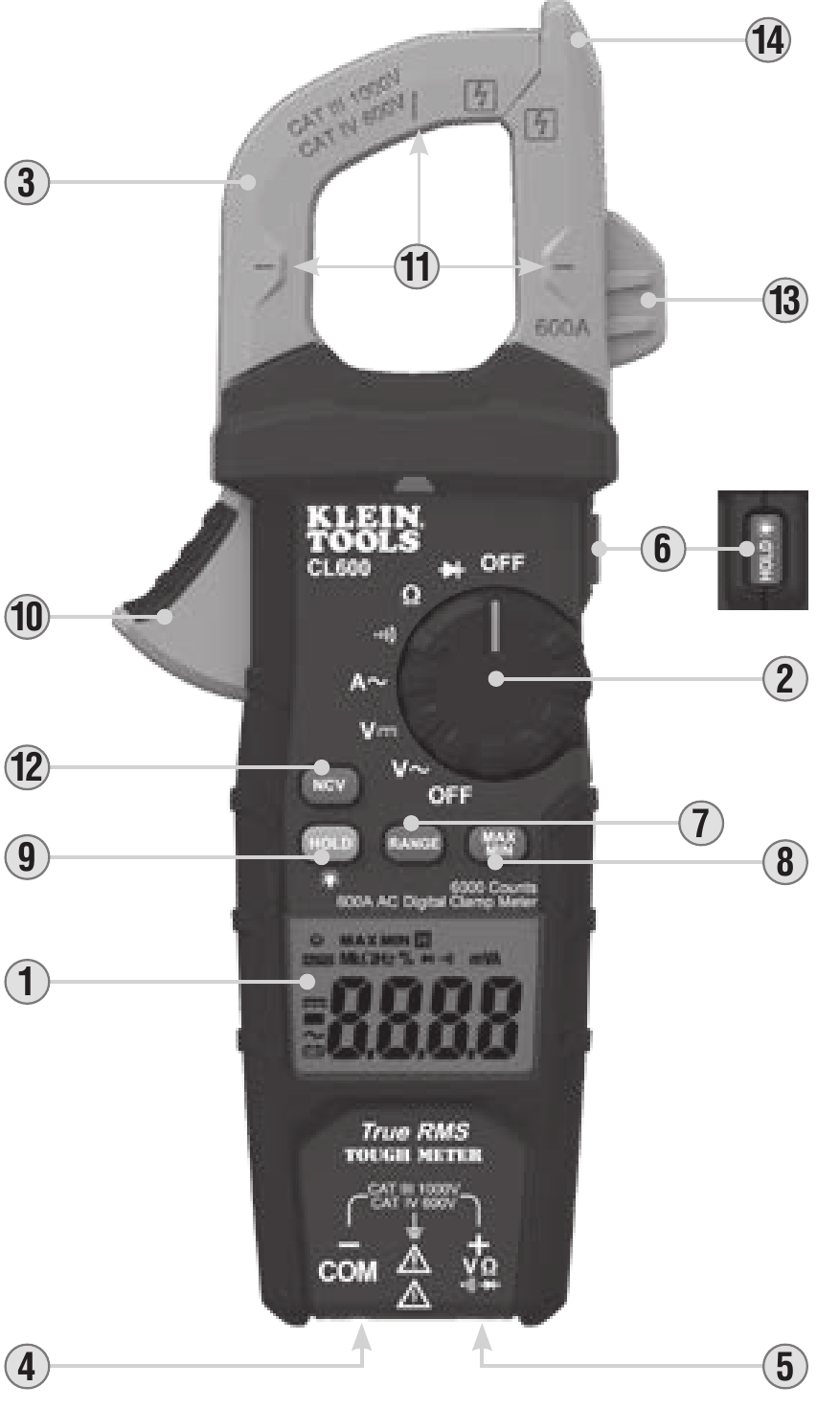

FUNCTIEDETAILS

OPMERKING: Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de meter.

1. LCD-scherm met 6000 eenheden
2. Functiekeuzeschakelaar
3. Klem
4. "COM"-aansluiting
5. "VΩ"-aansluiting
6. Knop Data vasthouden / Achtergrondverlichting
7. Knop "RANGE"

8. Knop "MAX/MIN"
9. Knop Data vasthouden / Achtergrondverlichting #2
10. Klemmtrekker (indrukken om klem te openen)
11. Pijlmarkeringen
12. Spanningtestknop zonder contact
13. Testdraadhouder voor testsonde
14. Spanningssensor zonder contact

FUNCTIEKNOPPEN

AAN/UIT
Om de meter AAN te zetten, draait u de functiekeuzeschakelaar van de OFF-stand naar een meetstand. Om de meter UIT te zetten, draait u de functiekeuzeschakelaar naar een van de OFF-standen. Standaard schakelt de meter automatisch uit na 30 minuten inactiviteit. Als de meter automatisch uitschakelt terwijl deze in een meetstand staat, draait u de functiekeuzeschakelaar naar een andere stand (met uitzondering van de OFF-standen) om de meter AAN te zetten. Om de uitschakelfunctie te deactiveren, houdt u de knop "RANGE" ingedrukt voordat u de meter vanuit de OFF-stand AAN zet. Wanneer automatisch uitschakelen is gedeactiveerd, is het pictogram voor automatisch uitschakelen niet zichtbaar op het scherm.

DATA VASTHOUDEN
Druk op een van de knoppen Data vasthouden / Achtergrondverlichting of om de meting op het scherm vast te houden. Druk nogmaals om het scherm los te laten en terug te keren naar live meten.

ACHTERGRONDVERLICHTING
Houd een van de knoppen Data vasthouden / Achtergrondverlichting of langer dan een seconde ingedrukt om de achtergrondverlichting AAN te zetten. De achtergrondverlichting schakelt na 3 minuten inactiviteit automatisch uit.

BEREIK (RANGE)
De meter staat standaard in de automatische bereikmodus . Deze modus bepaalt automatisch het meest geschikte meetbereik voor de uitgevoerde test. Om de meter handmatig te dwingen in een ander bereik te meten, gebruikt u de knop Bereik (Range) .

1. Druk op de knop "RANGE" om handmatig het meetbereik te selecteren ( is gedeactiveerd op het LCD-scherm). Druk herhaaldelijk op de knop "RANGE" om door de beschikbare bereiken te bladeren en te stoppen zodra het gewenste bereik is bereikt.
2. Om terug te keren naar de automatische bereikmodus, houdt u de knop "RANGE" langer dan een seconde ingedrukt ( is opnieuw geactiveerd).

MAX/MIN
Wanneer op de knop "MAX/MIN" wordt gedrukt, houdt de meter de maximale en minimale waarden bij, evenals het verschil tussen de maximale en minimale waarden terwijl de meter monsters blijft nemen.

1. Druk tijdens het meten op de knop "MAX/MIN" om te schakelen tussen de maximale waarde (MAX) en de minimale waarde (MIN).
2. Houd de knop "MAX/MIN" langer dan een seconde ingedrukt om terug te keren naar de normale meetmodus.

SPANNINGTEST ZONDER CONTACT
Druk op de NCV-knop om te testen op AC-spanning met behulp van de geïntegreerde spanningsmeter zonder contact. Benader de te testen geleider met de detectieantenne . De meter geeft visuele waarschuwingssignalen wanneer AC-spanning wordt gedetecteerd.

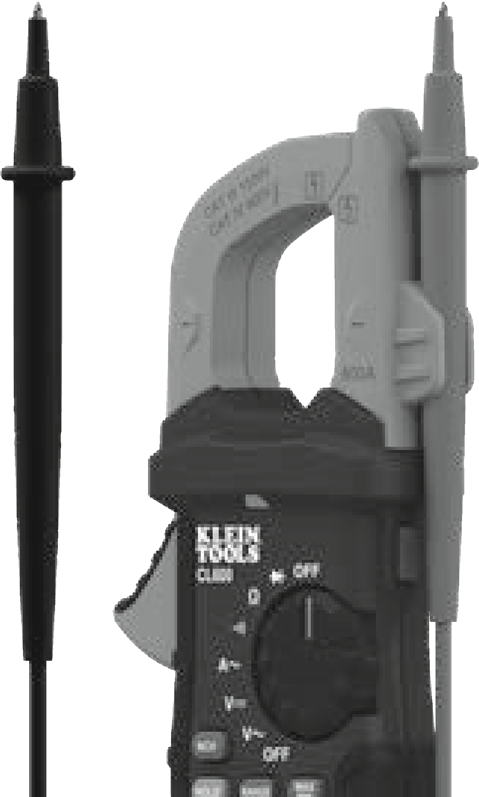

TESTDRAADHOUDER
Bij het werken met testdraden kan één testsonde in de testdraadhouder worden gemonteerd om een natuurlijke bediening met twee handen te vergemakkelijken, waarbij de klem in de ene hand en een enkele testsonde in de andere hand wordt gehouden.

GEBRUIKSAANWIJZING

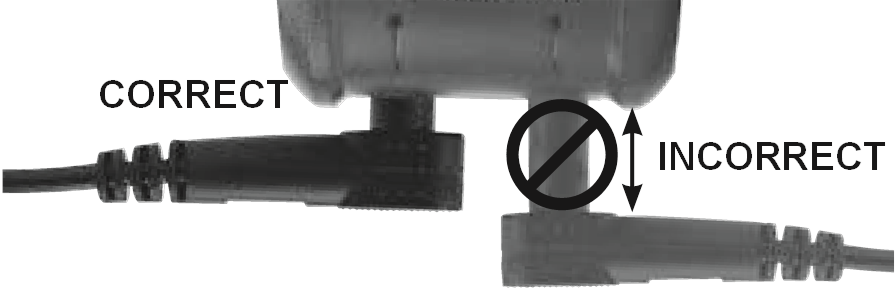

TESTDRAAD AANSLUITEN
Niet testen als de draden niet goed vastzitten. Resultaten kunnen leiden tot intermitterende schermuitlezingen. Om een goede verbinding te garanderen, drukt u de draden volledig in de ingangsaansluiting.

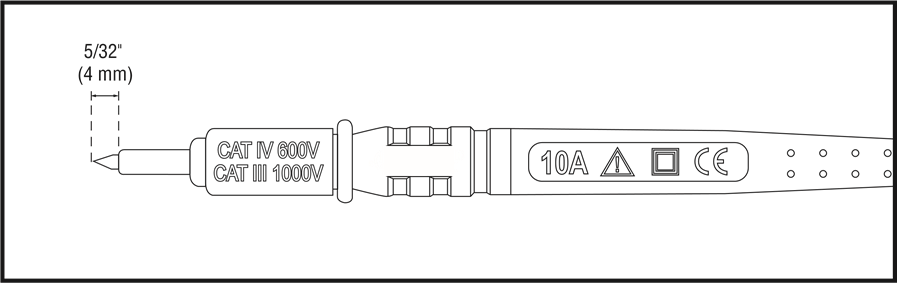

TESTEN OP MEETLOCATIES CAT III / CAT IV
Zorg ervoor dat de testdraadafscherming stevig op zijn plaats is gedrukt. Het niet gebruiken van de CATIII / CATIV-afscherming verhoogt het risico op vlambogen.

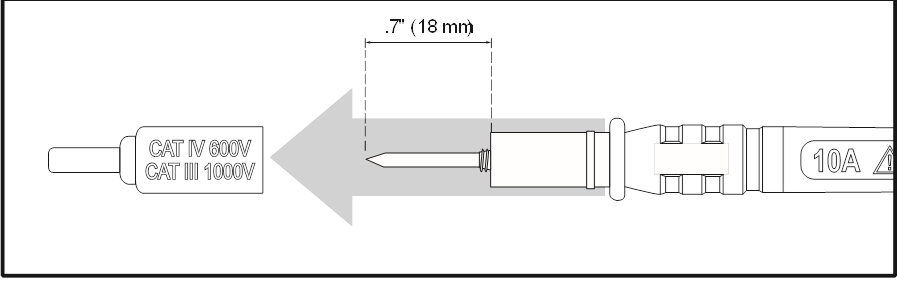

TESTEN OP MEETLOCATIES CAT II
CAT III / CAT IV-afschermingen kunnen worden verwijderd voor CAT II-locaties. Hierdoor kan worden getest op verzonken geleiders, zoals standaard wandcontactdozen. Pas op dat u de afschermingen niet kwijtraakt.

AC-STROOM (MINDER DAN 600 A)

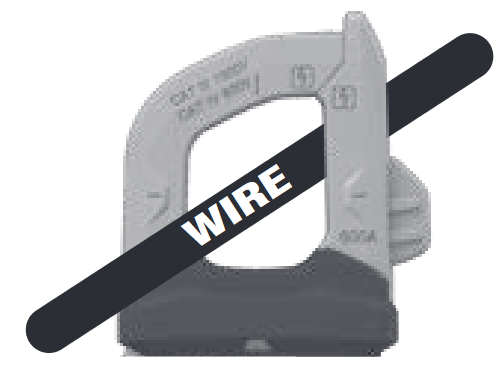

AC-stroom wordt gemeten door de klemmtrekker in te drukken om de klem te openen en deze rond een stroomvoerende draad te plaatsen. Zorg er bij het meten voor dat de klem volledig is gesloten met de trekker volledig losgelaten, en dat de draad loodrecht door het midden van de klem loopt in lijn met de pijlmarkeringen .

Om de stroom te meten:

1. Draai de functiekeuzeschakelaar naar de AC-stroom A instelling.
2. Plaats de klem rond de draad. De stroommeting wordt op het display weergegeven. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.

Koppel de testdraden los bij het meten met de klem.

AC-SPANNING (MINDER DAN 1000 V)

1. Steek de RODE testdraad in de VΩ-aansluiting en de ZWARTE testdraad in de COM-aansluiting en draai de functiekeuzeschakelaar naar de AC-spanning V instelling.

2. Pas testdraden toe op het te testen circuit om de spanning te meten. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.

DC-SPANNING (MINDER DAN 1000 V)

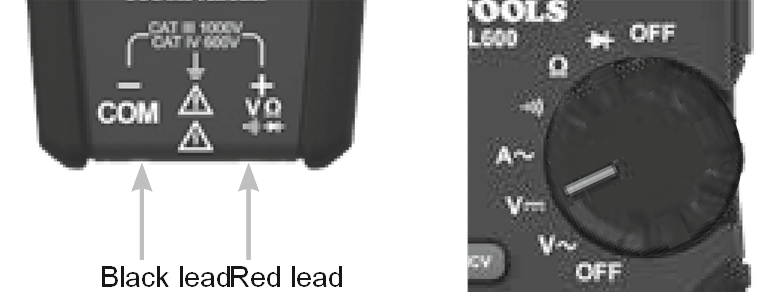

1. Steek de RODE testdraad in de VΩ-aansluiting en de ZWARTE testdraad in de COM-aansluiting en draai de functiekeuzeschakelaar naar de DC-spanning V instelling.

2. Pas testdraden toe op het te testen circuit om de spanning te meten. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.

OPMERKING: Als "–" op het LCD-scherm verschijnt, worden de testdraden in omgekeerde richting op het circuit aangesloten. Verwissel de positie van de draden om dit te corrigeren.
OPMERKING: Wanneer de testdraden in een spanningsinstelling open zijn, kunnen metingen in de orde van mV op het display verschijnen. Dit is ruis en is normaal. Door de testdraden samen aan te raken om het circuit te sluiten, meet de meter nul volt.

DOORGANG

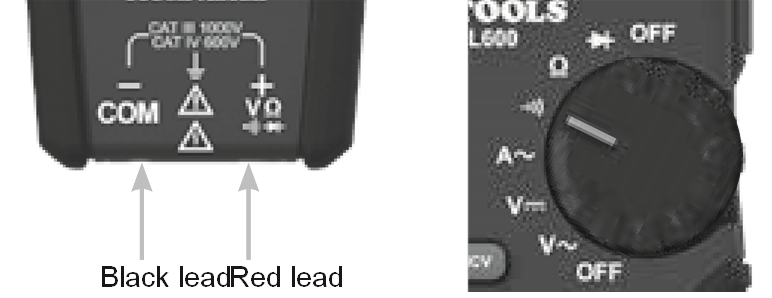

1. Steek de RODE testdraad in de VΩ-aansluiting en de ZWARTE testdraad in de COM-aansluiting en draai de functiekeuzeschakelaar naar de Doorgang instelling.
2. Schakel de stroom uit van het circuit.
3. Test de doorgang door de geleider of het circuit met testdraden aan te sluiten. Als de gemeten weerstand minder is dan 50 Ω, klinkt er een hoorbaar signaal en geeft het display een weerstandswaarde weer die de doorgang aangeeft. Als het circuit open is, geeft het display "OL" weer.


Probeer NIET de doorgang op een actief circuit te meten.

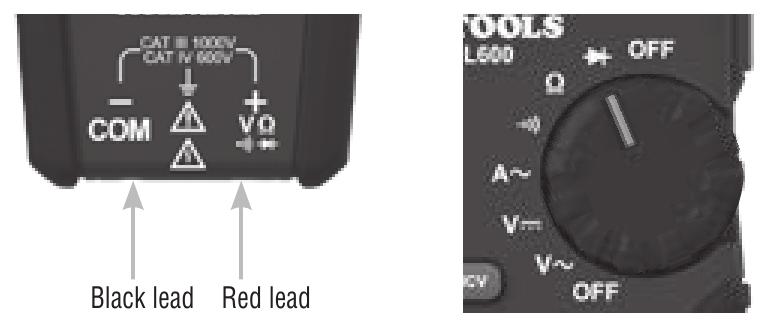

WEERSTANDSMETINGEN

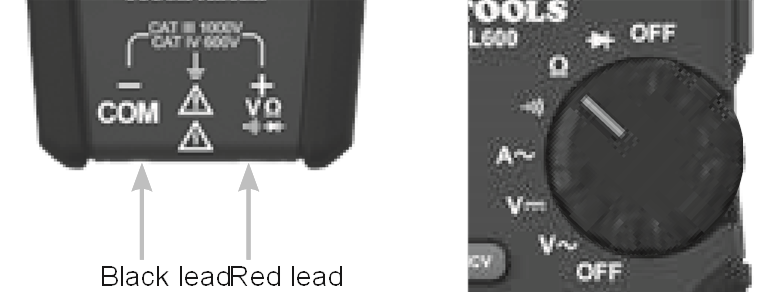

1. Steek de RODE testdraad in de VΩ-aansluiting en de ZWARTE testdraad in de COM-aansluiting en draai de functiekeuzeschakelaar naar de Weerstand instelling.
2. Schakel de stroom uit van het circuit.
3. Meet de weerstand door testdraden op het circuit aan te sluiten. De meter schakelt automatisch over om de meting in het meest geschikte bereik weer te geven.


OPMERKING: Wanneer in een weerstandsinstelling de testdraden open zijn (niet aangesloten over een weerstand), of wanneer een defecte weerstand wordt getest, geeft het display O.L. aan. Dit is normaal.
Probeer NIET de weerstand op een actief circuit te meten.

DIODETEST

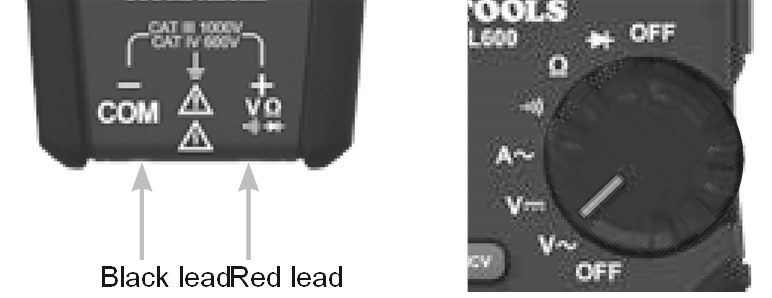

1. Steek de RODE testdraad in de VΩ-aansluiting en de ZWARTE testdraad in de COM-aansluiting en draai de functiekeuzeschakelaar naar de Diode-Test instelling.
2. Raak de testdraden aan de diode. Een uitlezing van 200-800 mV op het display geeft een voorwaartse voorspanning aan, "OL" geeft een omgekeerde voorspanning aan. Een open apparaat toont "OL" in beide polariteiten. Een kortgesloten apparaat toont ongeveer 0 mV.


ONDERHOUD

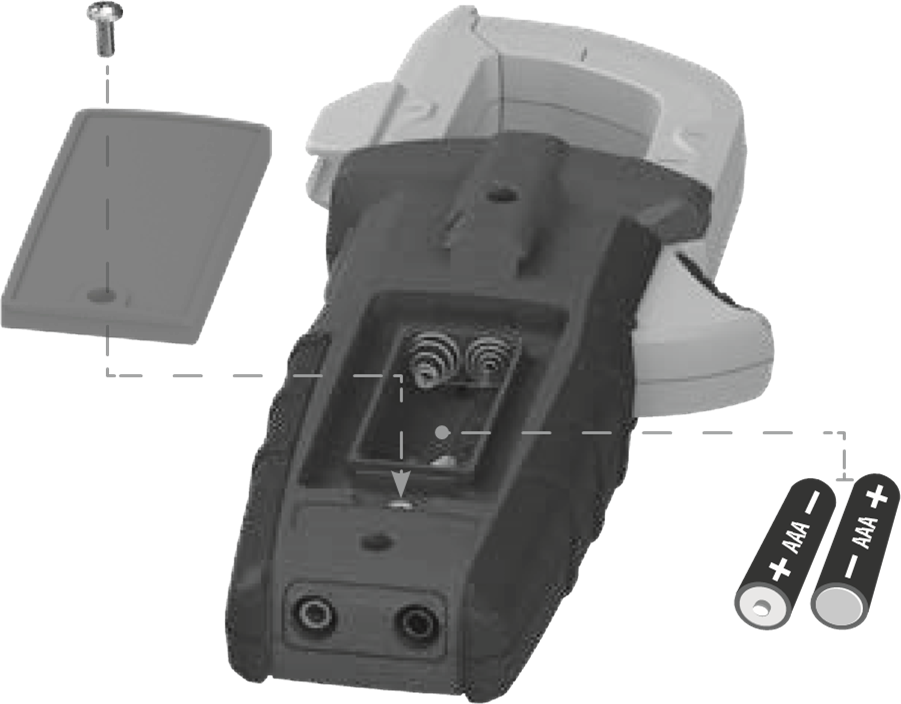

BATTERIJ VERVANGEN
Wanneer indicator wordt weergegeven op het LCD-scherm, moeten de batterijen worden vervangen.

1. Verwijder de schroef van het batterijklepje.
2. Vervang 2 x AAA-batterijen (let op de juiste polariteit).
3. Plaats het batterijklepje terug en zet het stevig vast met de schroef.

Om het risico op elektrische schokken te vermijden, moet u de snoeren loskoppelen van elke spanningsbron voordat u het batterijklepje verwijdert.
Om het risico op elektrische schokken te vermijden, mag u de meter niet gebruiken terwijl het batterijklepje verwijderd is.

REINIGING

Zorg ervoor dat de meter is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer de meter gedurende langere tijd niet wordt gebruikt. Stel niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die worden genoemd in het gedeelte Algemene specificaties, moet u de meter laten terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

ALGEMENE SPECIFICATIES

De Klein Tools CL600 is een automatisch bereik instellende digitale True Root Mean Square (TRMS) stroomtang die wisselstroom meet via de tang en AC/DC-spanning, weerstand, continuïteit meet en diodes test via meetsnoeren.

• Werkhoogte: 6562 ft. (2000m)
• Relatieve vochtigheid: <80% niet-condenserend
• Bedrijfstemperatuur: 32° tot 104°F (0° tot 40°C)
• Opslagtemperatuur: 14° tot 140°F (-10° tot 60°C)
• Nauwkeurigheid: Waarden vermeld bij 65° tot 83°F (18° tot 28°C)
• Temperatuurcoëfficiënt: 0,1 x (geciteerde nauwkeurigheid) per °C boven 28°C of onder 18°C, correcties zijn vereist wanneer de omgevingstemperatuur buiten het nauwkeurigheidstemperatuurbereik ligt
• Afmetingen: 9.09" x 3.82" x 1.54" (231 x 97 x 39 mm)
• Gewicht: 11.8 oz. (335 g) inclusief batterijen
• Kalibratie: Nauwkeurig gedurende één jaar
• Normen: Voldoet aan: UL STD 61010-1, 61010-2-032, 61010-2-033.
  Gecertificeerd volgens: CSA STD C22.2 # 61010-1, 61010-2-032, 61010-2-033.
  IEC EN 61010-1, 61010-2-032, 61010-2-033, 61326-1.
• Vervuilingsgraad: 2
• Nauwkeurigheid: ± (% van uitlezing + # van minst significante cijfers)
• Valbescherming: 6.6 ft. (2m)
• Veiligheidsclassificatie: CAT IV 600V, CAT III 1000V, Klasse 2, dubbele isolatie
  CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsHOOFDAANSLUITING van het gebouw.
  CAT IV: Meetcategorie IV is van toepassing op test- en meetcircuits die zijn aangesloten op de bron van de laagspanningsHOOFDAANSLUITING van het gebouw.
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woonhuizen, bedrijfspanden en lichtindustriële locaties.

ELEKTRISCHE SPECIFICATIES

Ingangsimpedantie: 10MΩ
Frequentiebereik: 50 tot 400Hz
Maximale ingang: 1000V AC RMS of 1000V DC

Frequentiebereik: 50 tot 60Hz

Maximale ingang: 600V AC RMS of 600V DC

ANDERE MEETTOEPASSINGEN

Maximale ingang: 600V AC RMS of 600V DC

• Diodetest: Max. 1.5mA, open circuit spanning ~3.0V DC
• Continuïteitscontrole: Hoorbaar signaal <50Ω, stroom <0.35mA
• Samplingfrequentie: 3 samples per seconde
• Automatisch uitschakelen: Na ~30 minuten inactiviteit.
• Overbelasting: "OL" (OL) wordt weergegeven op het display, overbelastingsbeveiliging
  1000V in spanningsinstelling, 600V RMS in alle andere instellingen
• Polariteit: "-" op het display geeft negatieve polariteit aan
• Display: 3-5/6 digits, 6000 Count LCD

WAARSCHUWINGEN

Om een veilige werking en service van de meter te garanderen, dient u deze instructies te volgen. Het niet opvolgen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Controleer voor elk gebruik de werking van de meter door een bekende spanning of stroom te meten.
• Gebruik de meter nooit op een circuit met spanningen die de categorie-gebaseerde classificatie van deze meter overschrijden.
• Gebruik de meter niet tijdens onweer of bij nat weer.
• Gebruik de meter of meetsnoeren niet als ze beschadigd lijken te zijn.
• Gebruik uitsluitend meetsnoeren met CAT IV-classificatie.
• Zorg ervoor dat de meetsnoeren van de meter volledig zijn geplaatst en houd uw vingers uit de buurt van de metalen sondecontacten tijdens het meten.
• Open de meter niet om batterijen te vervangen terwijl de probes zijn aangesloten.
• Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die tot een elektrische schok kunnen leiden, dient u de batterijen te vervangen wanneer een indicator voor een lage batterijspanning verschijnt.
• Probeer geen weerstand of continuïteit te meten op een stroomvoerend circuit.
• Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om schokken en vlamboogletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.

SYMBOLEN OP DE METER

	AC		DC
	Weerstand (in Ohm)		Hoorbare continuïteit
	Dubbel geïsoleerde klasse II		Aarding
	Diode		Stroomsterkte (Ampère)
	Spanning (Volt)
	Waarschuwing of voorzichtigheid Om een veilige werking en service van deze meter te garanderen, dient u alle waarschuwingen en instructies in deze handleiding te volgen.
	Risico op elektrische schok Onjuist gebruik van deze meter kan leiden tot een risico op elektrische schokken. Volg alle waarschuwingen en instructies in deze handleiding.
	Risico op elektrische schok Toepassing rond en verwijdering van NIET-GEÏSOLEERDE GEVAARLIJKE STROOMVOERENDE geleiders is toegestaan.

SYMBOLEN OP LCD

	AC-meting		DC-meting
	Negatieve uitlezing		Data Hold
	Automatisch bereik	MAX	MAX Maximale waarde vasthouden
MIN	Minimale waarde vasthouden		Lage batterijspanning
	Automatisch uitschakelen		Hoorbare continuïteit
k	kilo (waarde x 10	M	Mega (waarde x 10 6)
m	mili (waarde x 10		Ohm
V	Volt	A	Ampère

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
customerservice@kleintools.com
www.kleintools.com
