Klein Tools ET920 Handleiding

Inhoud

ALGEMENE SPECIFICATIES

De Klein Tools ET920 is een digitale USB-meter voor zowel USB-A (Type A) als USB-C (Type С) poorten. Hij meet en geeft nauwkeurig en betrouwbaar de spanning, stroomsterkte, capaciteit, energie en weerstand van de USB-poort tegelijkertijd weer. Hij kan worden gebruikt met elke USB-A en de meeste USB-C poorten die stroom kunnen leveren. Hij heeft geen batterijen nodig, omdat hij stroom haalt uit de stroombron.

  • Meetbereik:
    • Spanning: 3 tot 20V DC, nauwkeurigheid +/- 1% (+/- 2 Bytes)
    • Stroomsterkte: 0,05 tot 3A (Type A), 0,05 tot 5A (Type C), nauwkeurigheid +/- 1% (+/- 2 Bytes)
    • Geleverde lading: 99.999mAh MAX*
    • Geleverde energie: 999Wh MAX*
    • Weerstand: 400 MAX
    • Verstreken tijd: Tot 999 uur, 59 min, 59 sec*
      * Gebaseerd op lay-out van het display
  • Bedienings- en opslaghoogte: Tot 6562 ft. (2000 m)
  • Bedienings- en opslagtemperatuur: 14° tot 122°F (-10° tot 50°C)
  • Relatieve luchtvochtigheid: <95% niet-condenserend
  • Afmetingen:
    • Tester: 2,95" × 1,96" × 0,6" (75 × 50 × 15 mm)
    • Kabel: Ongeveer 4" (100 mm)
  • Gewicht: 1,7 oz. (49 g)
  • Vervuilingsgraad: 2
  • Valbescherming: 6,6 ft. (2 m)
  • Ingress Protection: IP20
  • Compatibiliteit: Qualcomm Quick Charge® Compatible
  • Standaarden:
    Voldoet aan UL STD. 61010-1, 61010-2-030.
    Gecertificeerd volgens CSA STD. C22.2 nr. 61010-1, 61010-2-030.

Specificaties kunnen worden gewijzigd.

FUNCTIEKNOPPEN

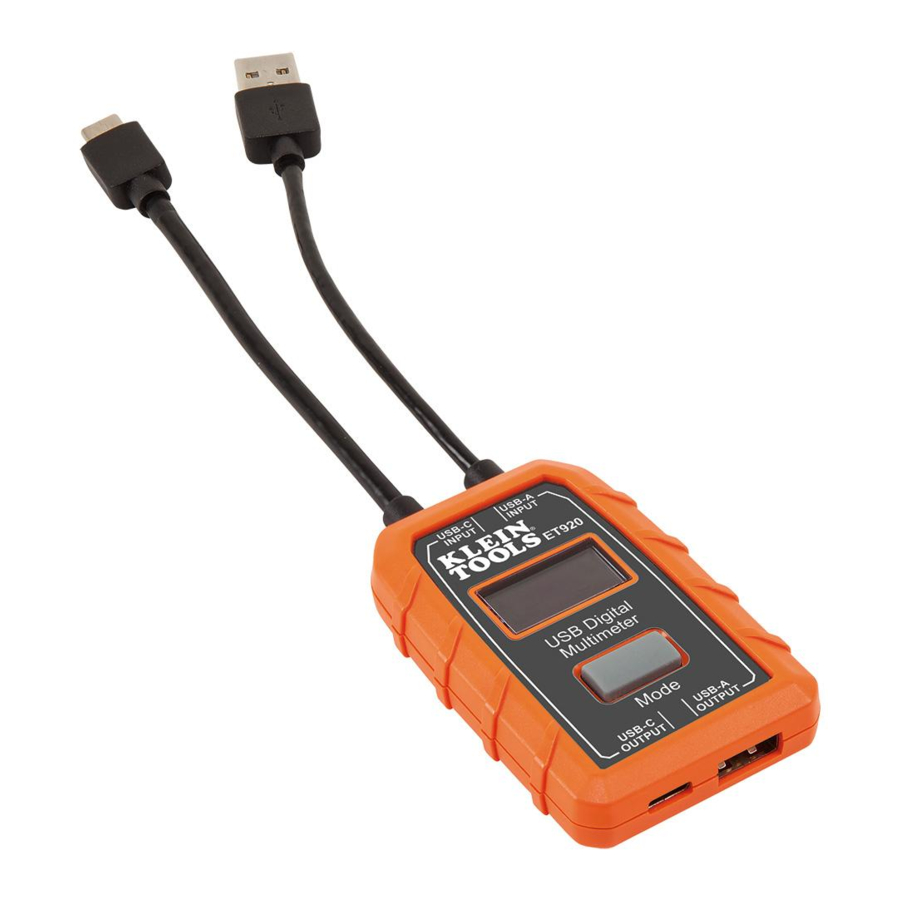

  1. Stroombron INPUT (USB-A)
  2. Stroombron INPUT (USB-C)
  3. Belasting OUTPUT (USB-A)
  4. Belasting OUTPUT (USB-C)
  5. Modusknop
  6. LCD-scherm

MODE BUTTON 5 (Schakelen tussen schermen/Gegevensopslag/Geheugen resetten)

De modusknop heeft drie functies:

  1. Schakelen tussen schermen (AFB. 2):
    Vanaf het standaardscherm schakelt u naar het geheugenscherm door één keer te drukken en los te laten.
  2. Gegevens/geheugenopslag:
    Om een meetwaarde op te slaan tijdens een live bewakingsgebeurtenis, houdt u de modusknop 3 seconden ingedrukt. Laat de knop los nadat de geheugenlocatie (d.w.z. M:1A) kort op het scherm knippert. De volgende reeks metingen wordt opgeslagen op de volgende beschikbare locatie totdat alle 10 geheugenlocaties zijn gebruikt.
    waarschuwing OPMERKING: Nadat alle 10 locaties zijn gebruikt, overschrijven volgende metingen de originele 10 opgeslagen metingen, beginnend met M:1. De geheugenlocatie geeft het connectortype aan dat in gebruik was toen de gegevens werden opgeslagen (d.w.z. "M:1A" als USB-A, "M:1C" als USB-C).
    waarschuwing OPMERKING: Als op het geheugenscherm de modusknop niet binnen 3 seconden wordt ingedrukt, keert het display terug naar het standaardscherm.
  3. Geheugen oproepen/resetten:
    Wanneer u zich in het geheugenscherm bevindt, doorloopt u door herhaaldelijk drukken alle 10 geheugenlocaties, beginnend met M:1A of M:1C. U moet door alle 10 locaties scrollen om af te sluiten.
    waarschuwing OPMERKING: Als er geen gegevens in het geheugen zijn opgeslagen, doet het indrukken van de modusknop niets. De ET920 geeft alleen geheugenlocaties weer die opgeslagen gegevens bevatten. Om alle gegevens in het geheugen te resetten of te wissen, houdt u de modusknop 5 seconden ingedrukt vanaf het geheugenscherm totdat de letters CLR in de rechterbovenhoek knipperen (AFB. 2). Alle gegevens in het geheugen worden gewist op alle 10 geheugenlocaties.

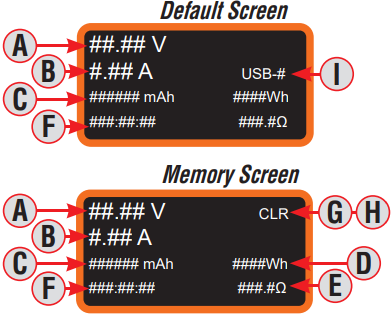

FUNCTIEKNOPPEN
AFB. 2

  1. DC-spanning
  2. DC-stroomsterkte
  3. Capaciteit/geleverde lading (mAh)
  4. Geleverde energie (Wh)
  5. Weerstand ( Ω )
  6. Verstreken tijd (uur: min: sec)
  7. Geheugenlocatie (M:1, M:2, enz.)
  8. Geheugen wissen/resetten ("CLR")
  9. Connectortype in gebruik (USB-A of USB-C)

waarschuwing OPMERKING: Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden.

VEILIGHEIDSMAATREGELEN


Volg deze instructies om een veilige werking en onderhoud van de tester te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

  • Deze tester geeft GEEN stroomsterkte onder 50 mA weer, zelfs niet als hij deze doorlaat.
    waarschuwing OPMERKING: Het display toont nul stroomsterkte.
  • NIET gebruiken met poorten die buiten de nominale spanning en stroomsterkte werken.
  • Controleer voor elk gebruik de werking van de tester door een bekende spanning of stroomsterkte te meten.
  • NOOIT gebruiken op een circuit met spanning of stroomsterkte die de maxima overschrijdt die voor dit apparaat zijn gespecificeerd. Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar. Spanning boven 24V DC beschadigt het product. Het display geeft in deze toestand 'OVERBELASTING' weer en de uitvoerpoort wordt uitgeschakeld.
  • NIET gebruiken tijdens onweer of bij nat weer.
  • NIET gebruiken als de tester beschadigd lijkt te zijn.
  • Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar.
    waarschuwing OPMERKING: Spanning boven 24V DC beschadigt het product.
  • Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door elektrische schokken en vlambogen te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.

  • Probeer deze tester NIET te repareren. Er zijn geen onderdelen die kunnen worden onderhouden.
  • Wijzig deze tester op geen enkele manier.
  • Niet blootstellen aan extreme temperaturen of hoge luchtvochtigheid.
  • Deze tester kan een bronpoort NIET bewaken als een van de volgende situaties zich voordoet:
    • De USB-poort of -stekker is niet goed aangesloten.
    • Het bronapparaat wordt uitgeschakeld. Sommige draagbare opslagbatterijen hebben automatische uitschakel- of stand-bymodi om stroom te besparen als er geen belasting wordt gedetecteerd van een stroomafwaarts apparaat.

SYMBOLEN OP DE TESTER

waarschuwing Belangrijke informatie: Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.

schokgevaar Waarschuwing — Risico op elektrische schok


Dit product is onafhankelijk getest door Intertek en voldoet aan de toepasselijke gepubliceerde normen

: Voldoet aan de richtlijnen van de Europese Economische Ruimte

- UK Conformity Assessment

informatie Lees de instructies voor gebruik

: USB

GEBRUIKSAANWIJZING

BEWAKINGSMODUS

waarschuwing OPMERKING: De USB-A-ingang mag alleen worden gebruikt met de USB-A-uitgang. De USB-C-ingang mag alleen worden gebruikt met de USB-C-uitgang. Dit product functioneert niet als een USB-C naar USB-A-adapter.

waarschuwing OPMERKING: USB-A- en USB-C-zijde KUNNEN NIET tegelijkertijd worden gebruikt. Het eerste aangesloten apparaat, of het nu USB-A of USB-C is, is de bewaakte bron.

waarschuwing OPMERKING: De ingangsstekker moet zijn aangesloten op een USB-apparaat met stroom voordat het stroomafwaartse apparaat op de uitvoerpoort wordt aangesloten. "Stroomafwaarts apparaat" verwijst naar elk apparaat dat stroom kan trekken via USB.

  1. Sluit een van de ingangsconnectoren van de ET920 (USB-A of USB-C) aan op de USB-stroombron die moet worden bewaakt (AFB. 3).
    • Het LCD-scherm gaat aan met het Klein Tools-logoscherm en gaat snel naar het standaardscherm (AFB 2).
      waarschuwing OPMERKING: Voor USB-C moet een stroomafwaarts apparaat worden aangesloten om de ET920 in te schakelen.
    • Als de bronpoort stroom heeft, mag alleen een live spanningswaarde binnen het werkbereik worden weergegeven, 3-20V DC.
      waarschuwing OPMERKING: De meeste USB-poorten leveren ~5V DC.
  2. Sluit het apparaat dat wordt opgeladen aan op de uitvoerpoort van de ET920 (AFB. 3). Het display toont de werkelijke waarden (AFB. 2).
    waarschuwing OPMERKING: "mAh" wordt alleen gereset wanneer de bron wordt losgekoppeld.

REINIGING

Zorg ervoor dat de tester is losgekoppeld van zowel de ingangs- als de uitgangspoort. Gebruik een schone, droge, zachte, pluisvrije doek om het hele apparaat af te vegen.

  • Gebruik GEEN schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Niet blootstellen aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die worden genoemd in het gedeelte Algemene specificaties, laat u de tester terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

KLANTENSERVICE

1-800-553-4676

customerservice@kleintools.com

www.kleintools.com
