Klein Tools CL120VP Handleiding

ALGEMENE SPECIFICATIES

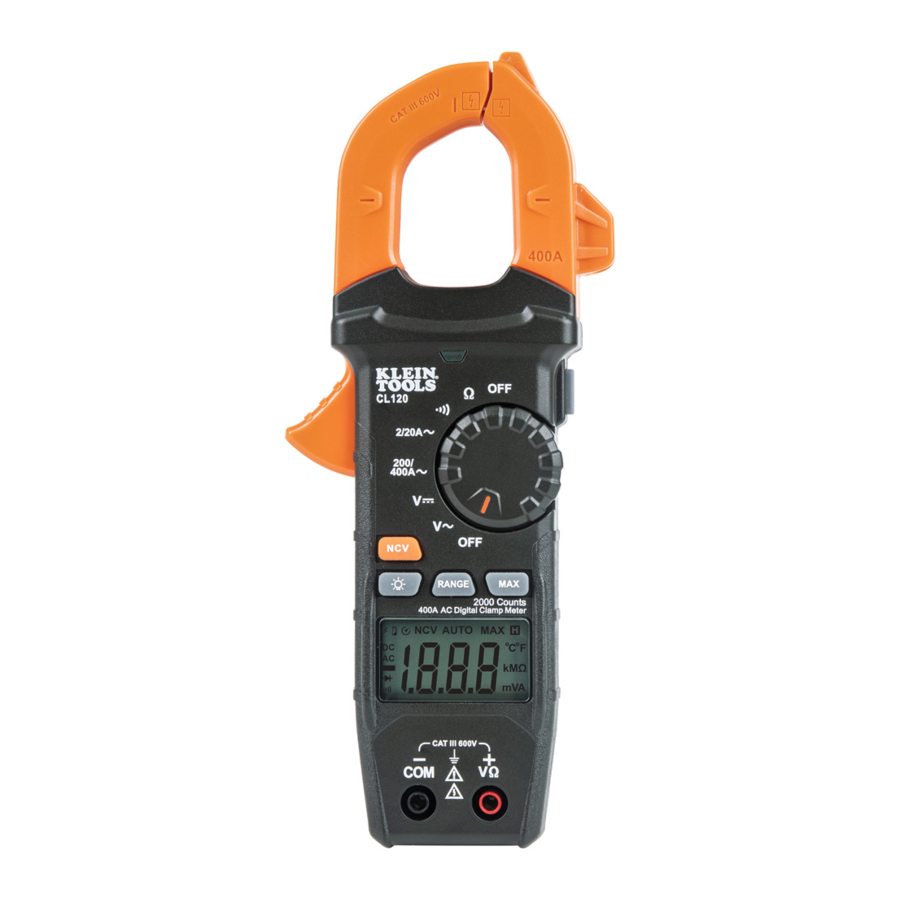

De Klein Tools CL120 is een automatisch bereikende digitale stroomtang die AC-stroom meet via de tang en AC/DC-spanning, weerstand en continuïteit via meetsnoeren.

• Werkhoogte: 6562 ft. (2000 m)
• Relatieve vochtigheid: <95% niet-condenserend
• Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)
• Opslagtemperatuur: 14° tot 122°F (-10° tot 50°C)
• Nauwkeurigheid: Waarden vermeld bij 65° tot 83°F (18° tot 28°C)
• Temperatuurcoëfficiënt: 0,1 x (opgegeven nauwkeurigheid) per °C boven 28°C of onder 18°C, correcties zijn vereist wanneer de omgevingstemperatuur buiten het nauwkeurigheidstemperatuurbereik valt
• Afmetingen: 8,46" x 3,54" x 1,50" (215 x 90 x 38 mm)
• Gewicht: 11,04 oz. (313 g) inclusief batterijen
• Kalibratie: Nauwkeurig gedurende één jaar
• Automatische uitschakeling (APO): Na ca. 10 minuten inactiviteit
• Normen: IEC EN 61010-1, 61010-2-032, 61010-2-033. IEC EN 61326-1, 61326-2-2.
  Voldoet aan UL STD.61010-1,
  61010-2-032,61010-2-033;
  Gecertificeerd volgens CSA STD.C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Vervuilingsgraad: 2
• Nauwkeurigheid: ± (% van uitlezing + # van minst significante cijfers)
• Valbescherming: 6,6 ft. (2m)
• Veiligheidsclassificatie: CATIII 600V, klasse 2, dubbele isolatie
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woonhuizen, bedrijfspanden en lichtindustriële locaties.

Specificaties kunnen worden gewijzigd.

ELEKTRISCHE SPECIFICATIES

Ingangsimpedantie: 10MΩ
Frequentiebereik: 45 tot 400Hz
Maximale input: 600V AC RMS of 600V DC

Frequentiebereik: 50 tot 60Hz

Maximale input: 600V AC RMS of 600V DC

ANDERE METINGSTOEPASSINGEN
Maximale input: 600V DC of 600V AC RMS

• Continuïteitscontrole: Hoorbaar signaal <10Ω, maximale stroom 1,5mA
• Samplingfrequentie: Ca. 3 samples per seconde
• Overbelasting: "OL" aangegeven op het display
• Polariteit: "-" op het display geeft negatieve polariteit aan
• Display: 3 ½ digit, 2000 Count LCD

Volg deze instructies om een veilige werking en service van de meter te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Controleer de werking van de meter vóór elk gebruik door een bekende spanning of stroom te meten.
• Gebruik de meter nooit op een circuit met spanningen die de op categorie gebaseerde classificatie van deze meter overschrijden.
• Gebruik de meter niet tijdens onweer of bij nat weer.
• Gebruik de meter of meetsnoeren niet als ze beschadigd lijken te zijn.
• Gebruik uitsluitend meetsnoeren met CAT III- of CAT IV-classificatie.
• Zorg ervoor dat de metersnoeren volledig zijn geplaatst en houd uw vingers uit de buurt van de metalen contactpunten van de sonde tijdens het uitvoeren van metingen.
• Open de meter niet om batterijen te vervangen terwijl de sondes zijn aangesloten.
• Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die tot elektrische schokken kunnen leiden, vervangt u de batterijen wanneer een indicator voor een lage batterijspanning verschijnt.
• Probeer geen weerstand of continuïteit te meten op een stroomvoerend circuit.
• Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door schokken en vlambogen te voorkomen wanneer gevaarlijke stroomvoerende geleiders blootliggen.

SYMBOLEN OP DE METER

	AC (wisselstroom)		DC (gelijkstroom)
	Weerstand (in ohm)		Hoorbare continuïteit
	Dubbel geïsoleerde klasse II		Aarde
	of		Risico op elektrische schok
V	Spanning (volt)	A	Stroomsterkte (ampère)
COM	Gemeenschappelijk	NCV	Spanningstester zonder contact
	Achtergrondverlichting	SEL	Selecteer
+	Positief	–	Negatief

SYMBOLEN OP LCD

AC	AC (wisselstroom)	DC	DC (gelijkstroom)
-	Negatieve uitlezing	H	Data Hold
	Auto Ranging	MAX	Maximale waarde vasthouden
	Batterij bijna leeg		Hoorbare continuïteit
M	Mega (waarde x 10 ) 6	k	kilo (waarde x 10 ) 3
m	milli (waarde x 10 ) -3	V	Volt
A	Ampère		Ohm
NCV	Spanningstester zonder contact		Automatische uitschakeling
	Indicator gevaarlijke spanning

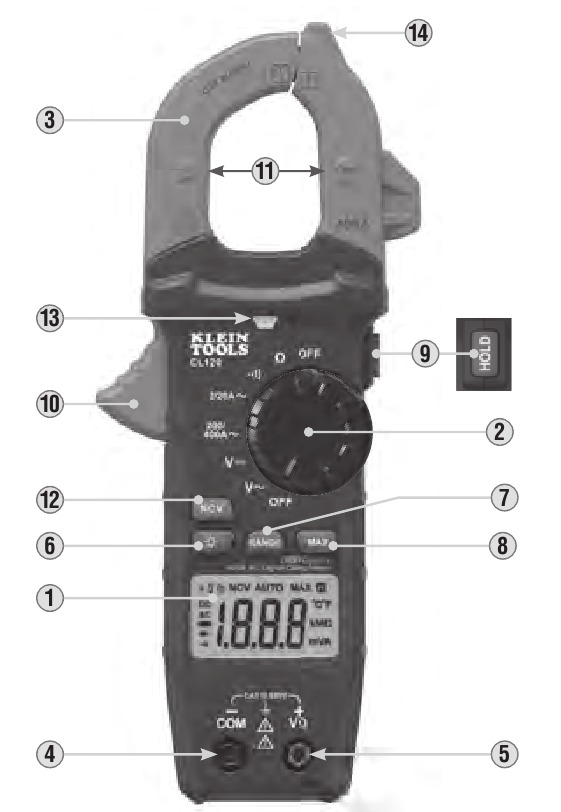

FUNCTIE DETAILS

OPMERKING: Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de meter.

1. 2000 tellen LCD-scherm
2. Functiekeuzeschakelaar
3. Klem
4. "COM"-aansluiting
5. "VΩ"-aansluiting
6. Achtergrondverlichtingsknop
7. "RANGE"-knop

8. "MAX" (Maximum)-knop
9. Data Hold-knop
10. Klemtrigger
11. Pijlmarkeringen
12. NCV-knop
13. NCV-lampje
14. NCV-detectieantenne

FUNCTIEKNOPPEN AAN/UIT

AAN/UIT
Om de meter AAN te zetten, draait u de functiekeuzeschakelaar van de OFF-stand naar een meetstand. Om de meter UIT te zetten, draait u de functiekeuzeschakelaar naar de OFF-stand. Het AutoPower Off-pictogram is zichtbaar op het display. Standaard schakelt de meter automatisch uit na 10 minuten inactiviteit. Als de meter automatisch uitschakelt in een meetstand, drukt u op een willekeurige knop om de meter AAN te zetten of draait u de functiekeuzeschakelaar naar OFF en zet u de meter vervolgens AAN. Om de Auto-Power OFF-functie te deactiveren, houdt u de "NCV"-knop ingedrukt voordat u de meter vanuit de OFF-stand AAN zet. Wanneer Auto-Power OFF is gedeactiveerd, is het AutoPower Off-pictogram niet zichtbaar op het display.

ACHTERGRONDVERLICHTING

Druk op de knop voor achtergrondverlichting om de achtergrondverlichting AAN of UIT te zetten. De achtergrondverlichting schakelt niet automatisch uit.

BEREIK
De meter staat standaard in de automatische bereikmodus . Deze modus bepaalt automatisch het meest geschikte meetbereik voor de tests die worden uitgevoerd. Om de meter handmatig te dwingen in een ander bereik te meten, gebruikt u de "RANGE"-knop .

1. Druk op de "RANGE"-knop om handmatig het meetbereik te selecteren ( is gedeactiveerd op het LCD-scherm). Druk herhaaldelijk op de "RANGE"-knop om door de beschikbare bereiken te bladeren en stop zodra het gewenste bereik is bereikt.
2. Om terug te keren naar de automatische bereikmodus, houdt u de "RANGE"-knop langer dan twee seconden ingedrukt ( is opnieuw geactiveerd).

MAX
Wanneer op de "MAX"-knop wordt gedrukt, houdt de meter de maximale waarde bij terwijl de meter samples blijft nemen.

1. Druk tijdens het meten op de "MAX"-knop om de maximale waarde weer te geven. Als er een nieuw maximum optreedt, wordt het display bijgewerkt met die nieuwe waarde.
2. Druk nogmaals op de "MAX"-knop om terug te keren naar de normale meetmodus.

DATA HOLD
Druk op de Data Hold-knop om de huidige meting op het display vast te houden. Druk nogmaals om terug te keren naar de live meetmodus.

NCV
Houd de "NCV"-knop ingedrukt om de Non-contact Voltage Testing (NCV)-modus (contactloze spanningsdetectie) te openen om te testen op aanwezigheid van wisselspanning. Het NCV-pictogram en "EF" verschijnen op het display. Benader de te testen geleider met de detectieantenne . In de aanwezigheid van wisselspanning zal het rode NCV-lampje oplichten en zullen er hoorbare signalen (pieptonen) klinken. Naarmate de NCV-detectieantenne de spanningsbron nadert, zal de frequentie van het hoorbare geluid toenemen.
Laat de "NCV"-knop los om de NCV-testmodus te verlaten.
OPMERKING: Alleen spanningen van 40 V AC of hoger worden gedetecteerd.

BEDIENINGSINSTRUCTIES

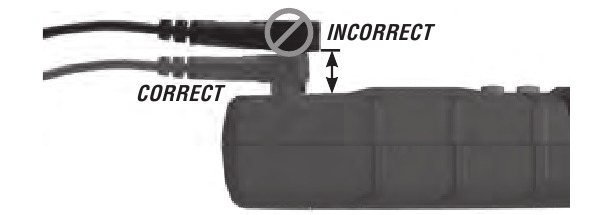

TESTSNOEREN AANSLUITEN
Test niet als de snoeren niet goed zijn aangesloten. Resultaten kunnen leiden tot intermitterende displaywaarden. Om een goede verbinding te garanderen, drukt u de snoeren volledig in de ingangsaansluiting.

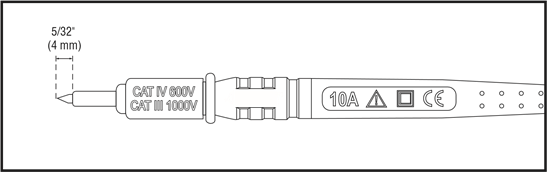

TESTEN OP CAT III-MEETLOCATIES
Zorg ervoor dat de testloodafscherming stevig op zijn plaats is gedrukt. Het niet gebruiken van de CATIII / CATIV-afscherming verhoogt het risico op vlambogen.

TESTEN OP CAT II-MEETLOCATIES
CAT III / CAT IV-afschermingen kunnen worden verwijderd voor CAT II-locaties. Hierdoor kan worden getest op verzonken geleiders, zoals standaard stopcontacten. Pas op dat u de afschermingen niet kwijtraakt.

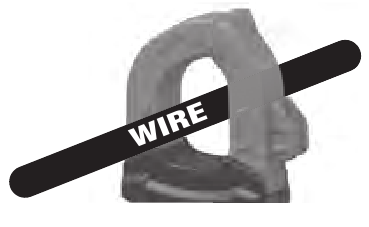

AC-STROOM (MINDER DAN 400A)
AC-stroom wordt gemeten door op de klemtrigger te drukken om de klem te openen en deze rond een stroomvoerende draad te plaatsen. Zorg er bij het meten voor dat de klem volledig is gesloten met de trigger volledig losgelaten, en dat de draad loodrecht door het midden van de klem loopt in lijn met de pijlmarkeringen

Om stroom te meten:

1. Draai de functiekeuzeschakelaar2 naar de 200/400 A-stand.

2. Plaats de klem rond de draad. De stroommeting wordt weergegeven op het display.
   OPMERKING: Als de meting minder dan 20A is, draait u de functie
   Keuzeschakelaar2 naar de 2/20 A-stand voor een betere resolutie.

   Koppel de meetsnoeren los bij het meten met de klem.

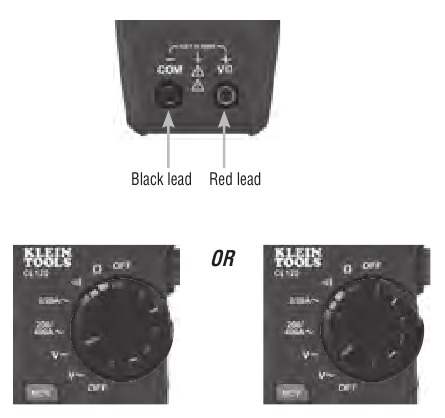

AC/DC-SPANNING (MINDER DAN 600V)

1. Steek het RODE meetsnoer in de VΩ-aansluiting en het ZWARTE meetsnoer in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de DC-spanningsinstelling V of AC-spanningsinstelling V. Let op "DC" of "AC" op het display.

2. Sluit de meetsnoeren aan op het te testen circuit om de spanning te meten. De meter selecteert automatisch het meest geschikte bereik om de meting weer te geven.
   OPMERKING: Als "–" op het LCD-scherm verschijnt, worden de meetsnoeren in omgekeerde volgorde op het circuit aangesloten. Verwissel de positie van de snoeren om dit te corrigeren.
   OPMERKING: Wanneer in een spanningsinstelling en de meetsnoeren open zijn, kunnen waarden van de orde van mV op het display verschijnen. Dit is ruis en is normaal. Door de meetsnoeren met elkaar in contact te brengen om het circuit te sluiten, meet de meter nul volt.
   OPMERKING: Om toegang te krijgen tot het mV-bereik voor V AC V moet de "RANGE"-knop worden gebruikt.
   OPMERKING: Wanneer spanningen van meer dan 25V AC of 60V DC worden gemeten, verschijnt de gevaarlijke spanningsindicator op het display.

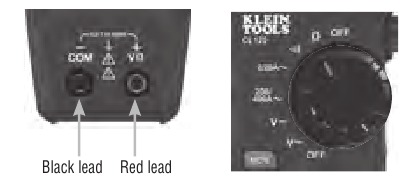

WEERSTANDSMETINGEN

1. Steek het RODE meetsnoer in de VΩ-aansluiting en het ZWARTE meetsnoer in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de weerstand -instelling. Het weerstandssymbool verschijnt op het display.
2. Verwijder de stroom van het circuit.
3. Meet de weerstand door meetsnoeren op het circuit aan te sluiten. De meter selecteert automatisch het meest geschikte bereik om de meting weer te geven.

   OPMERKING: Wanneer in een weerstandsinstelling en de meetsnoeren open zijn (niet aangesloten over een weerstand), of wanneer een defecte weerstand wordt getest, geeft het display O.L. aan. Dit is normaal.
   Probeer NIET de weerstand op een stroomvoerend circuit te meten.

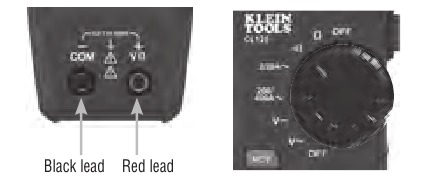

CONTINUÏTEIT

1. Steek het RODE meetsnoer in de VΩ-aansluiting en het ZWARTE meetsnoer in de COM-aansluiting , en draai de functiekeuzeschakelaar naar de continuïteitsinstelling .
2. Verwijder de stroom van het circuit.
3. Test op continuïteit door geleider of circuit aan te sluiten met meetsnoeren. Als een weerstand van minder dan 10 Ω wordt gemeten, klinkt er een hoorbaar signaal en geeft het display een weerstandswaarde weer die continuïteit aangeeft. Als het circuit open is, toont het display "OL".

   Probeer NIET de continuïteit op een stroomvoerend circuit te meten.

ONDERHOUD

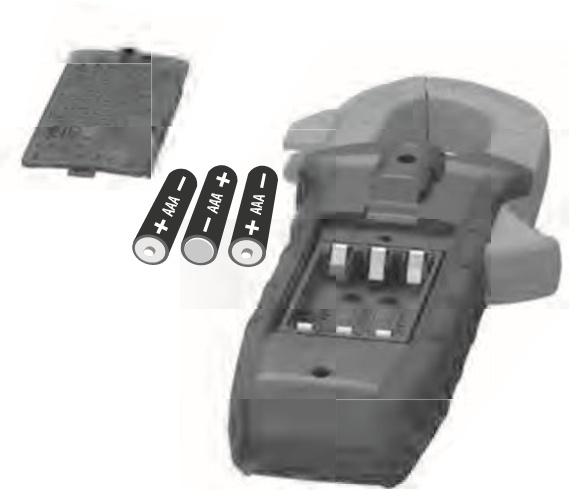

BATTERIJ VERVANGEN
Wanneer de indicator op het LCD-scherm wordt weergegeven, moeten de batterijen worden vervangen.

1. Maak de borgschroef los en verwijder het batterijdeksel.
2. Vervang 3 x AAA-batterijen (let op de juiste polariteit).
3. Plaats het batterijdeksel terug en draai de schroef stevig vast.

   Om het risico op elektrische schokken te vermijden, koppelt u de snoeren los van elke spanningsbron voordat u het batterijklepje verwijdert.
   Om het risico op elektrische schokken te vermijden, mag u de meter niet bedienen terwijl het batterijklepje is verwijderd.

REINIGING

Zorg ervoor dat de meter is uitgeschakeld en veeg deze af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer de meter gedurende langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Laat de meter, na een periode van opslag onder extreme omstandigheden die de limieten overschrijden die in de sectie Algemene specificaties worden genoemd, terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.
