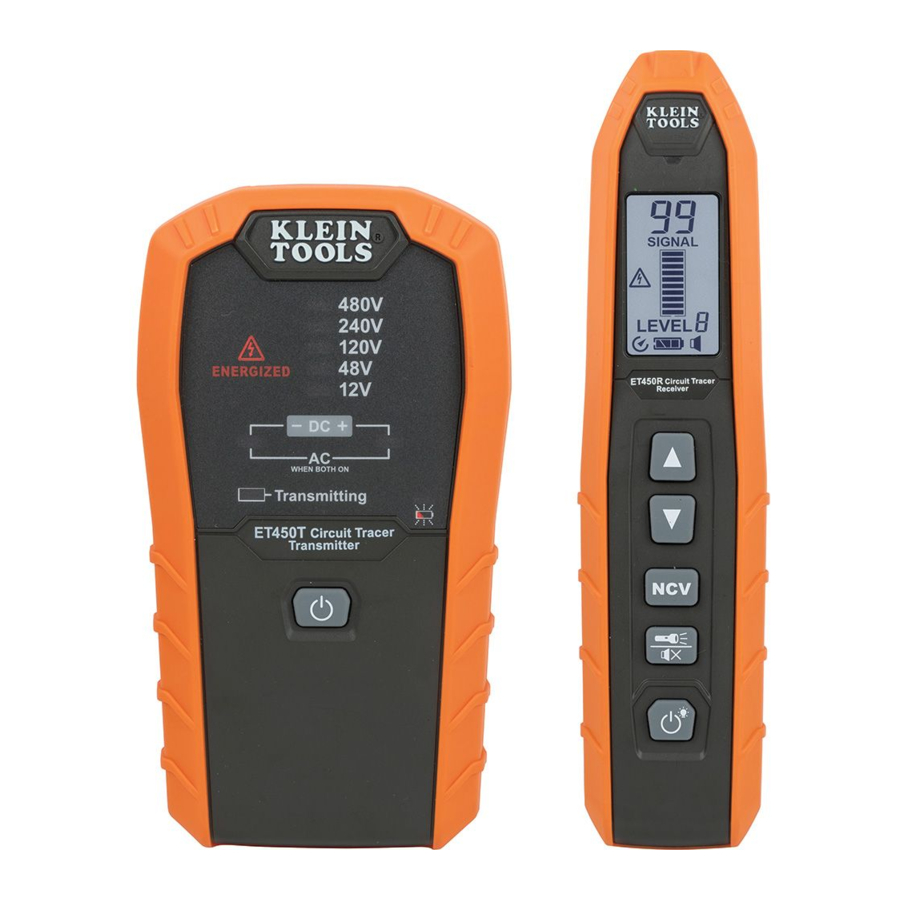

Klein Tools ET450 - Handleiding geavanceerde circuit tracerkit

ALGEMENE SPECIFICATIES

De Klein Tools ET450 geavanceerde circuit tracerkit is een professionele tracer voor bekrachtigde en spanningsloze stroomonderbrekers, zekeringen en draden. Wanneer de zender is aangesloten op een circuit, kan de gevoeligheid van de ontvanger eenvoudig worden aangepast om het uitgezonden signaal te detecteren op stroomonderbrekers, zekeringen en draden door gipsplaat, betonblokken en onder de grond.

• Omgeving: Binnen. Stel NIET bloot aan vocht, regen of sneeuw.
• Bedrijfshoogte: 6562 ft. (2000 m)
• Relatieve luchtvochtigheid: <85% niet-condenserend
• Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)
• Opslagtemperatuur: -4° tot 140°F (-20° tot 60°C)
• Kalibratie: Nauwkeurig gedurende één jaar
• Normen: IEC EN 61010-1, 61010-2-030.

  Voldoet aan UL STD.61010-1, 61010-2-030;
  Gecertificeerd volgens CSA STD.C22.2 No.61010-1, 61010-2-030.
• Vervuilingsgraad: 2
• Valbeveiliging: 6,6 ft. (2 m)
• Veiligheidsclassificatie: ET450T: CATIII 600V
  ET450R: CAT III 600V, CAT II 1000V, klasse II, dubbele isolatie
  CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsHOOFDINSTALLATIE van het gebouw.
  CAT II: Meetcategorie II is van toepassing op test- en meetcircuits die rechtstreeks zijn aangesloten op gebruikspunten (stopcontacten en soortgelijke punten) van de laagspanningsHOOFDINSTALLATIE.
• Elektromagnetische omgeving: IEC EN 61326-1. Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woningen, bedrijfspanden en lichtindustriële locaties.

Specificaties kunnen worden gewijzigd.

ALGEMEEN

Volg deze instructies om een veilige werking en service van de meter te garanderen. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Risico op elektrische schokken en brandwonden. Contact met stroomvoerende circuits kan leiden tot de dood of ernstig letsel.
• Gebruik de tester NOOIT op een circuit met spanningen die de categorie-gebaseerde classificatie van deze tester overschrijden.
• Inspecteer de meter en de meetsnoeren voor gebruik. Gebruik ze NIET als ze beschadigd lijken of op enigerlei wijze defect zijn
• Zorg ervoor dat de snoeren volledig zijn geplaatst en wees voorzichtig bij het aansluiten op stroomvoerende circuits
• Gebruik testers NIET tijdens onweer of bij nat weer.
• Schakel de testers uit en koppel de meetsnoeren los voordat u probeert de batterijen te vervangen.
• Schakel de testers uit en koppel de meetsnoeren los voordat u probeert de zekering te vervangen.
• Om elektrische schokken te voorkomen, mag u de tester niet bedienen terwijl het batterijklepje is verwijderd.
• Open de behuizing NIET, behalve het batterijcompartiment.
• Wees voorzichtig bij het werken met spanningen boven 25 V AC RMS of 60 V DC. Dergelijke spanningen vormen een schokgevaar.
• Houd u ALTIJD aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door schokken en vlambogen te voorkomen waar gevaarlijke stroomvoerende connectoren blootliggen.

NCV-FUNCTIE

• Wanneer de NCV-functie is geactiveerd, geeft een knipperende of continu groene gloed en een hoorbare pieptoon aan dat er spanning aanwezig is. Als er geen indicatie is, kan er nog steeds spanning aanwezig zijn.
• Controleer vóór en na elk gebruik van de NCVT de werking door een bekend werkend circuit te testen dat binnen de classificatie van dit apparaat valt.
• Ga er nooit van uit dat nul- of aardingsdraden spanningsloos zijn. Nuldraden in vertakte circuits met meerdere draden kunnen bekrachtigd zijn wanneer ze zijn losgekoppeld en moeten opnieuw worden getest voordat ze worden gehanteerd.
• De NCV-tester detecteert GEEN spanning als:
• De draad is afgeschermd.
• De bediener is niet geaard of is anderszins geïsoleerd van een effectieve aardverbinding.
• De spanning is DC.
• De NCV-tester detecteert MOGELIJK GEEN spanning als:
• De gebruiker houdt de tester niet vast.
• De gebruiker is geïsoleerd van de tester met een handschoen of andere materialen.
• De draad is gedeeltelijk begraven of in een geaarde metalen buis.
• De tester bevindt zich op een afstand van de spanningsbron.
• Het veld dat door de spanningsbron wordt gecreëerd, wordt geblokkeerd, gedempt of anderszins gestoord.
• De frequentie van de spanning is geen perfecte sinusgolf tussen 50 en 500 Hz.
• De tester bevindt zich buiten de bedrijfsomstandigheden (vermeld in het gedeelte Specificaties).
• De werking kan worden beïnvloed door verschillen in stopcontactontwerp en isolatiedikte en -type; de tester is mogelijk niet compatibel met sommige soorten standaard of fraudebestendige (TR) stopcontacten.
• Niet toepassen op niet-geïsoleerde gevaarlijke stroomvoerende geleiders.
• Detectie boven 50 V is gespecificeerd onder "normale" omstandigheden, zoals hieronder gespecificeerd. De tester kan detecteren bij een andere drempelwaarde bij verschillende omstandigheden, of helemaal niet detecteren, tenzij:
• De punt van de tester bevindt zich binnen 0,25" van een AC-spanningsbron die ongehinderd uitstraalt.
• De gebruiker houdt de behuizing van de tester vast met zijn blote hand.
• De gebruiker staat op of is verbonden met de aarde.
• De luchtvochtigheid is nominaal (50% relatieve luchtvochtigheid).
• De tester wordt stilgehouden.

ZENDERSPECIFICATIES

• Zendfrequentie: 33 kHz
• Externe spanningsindicatoren: 12 V, 48 V, 120 V, 240 V, 480 V
• Spanningstype-indicatoren: DC positief, DC negatief, AC
• AC-frequentie: 45 Hz tot 65 Hz
• Bekrachtigde/ELV-indicator: >25 V AC/DC (continu), >480 V AC/DC (knipperend)
• Afmetingen: 7,05" × 3,90" × 1,84" (179,2 × 99,1 × 46,7 mm)
• Gewicht (inclusief batterijen): 16,5 oz (470 g)
• Batterijtype: 6 × 1,5 V AA alkaline
• Levensduur batterij: Ongeveer 24 uur
• Zekeringtype: 600 V, 0,5 A, 6 mm × 32 mm
• Automatische uitschakeling: Na 4 uur inactiviteit Specificaties kunnen worden gewijzigd.

SYMBOLEN OP DE ZENDER

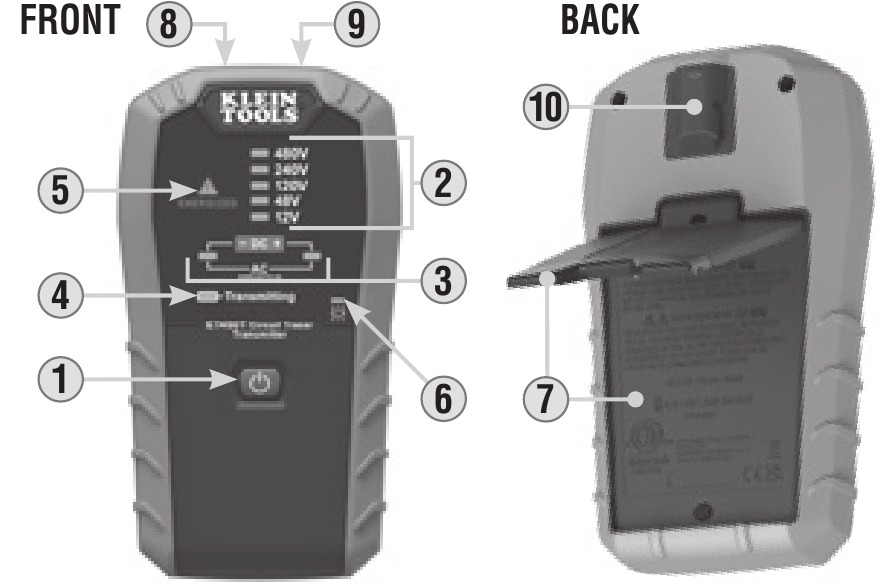

DETAILS ZENDERFUNCTIES

OPMERKING: Er bevinden zich geen onderdelen in de behuizing die door de gebruiker kunnen worden gerepareerd.

1. Aan/uit-knop
2. Externe spanningsindicatoren
3. AC/DC-/polariteitsindicatoren
4. Zendindicator
5. Bekrachtigde/ELV-indicator Magneethouder
6. Indicator batterij bijna leeg
7. Batterijklep met standaard
8. "COM"-aansluiting
9. "+ 600V"-aansluiting
10. Bevestigingspunt voor optioneel

ONTVANGERSPECIFICATIES

• Detectiefrequentie: 33 kHz
• Gevoeligheid: 8 niveaus
• Signaalsterkte: 0-99 op LCD, weergave met 0-10 balken
• Signaalindicator: Hoorbaar (toon) en visueel (LED)
• Traceerdiepte: 0' – 1,64' (0 – 0,5 m), afhankelijk van medium/toepassing
• NCV: 80 tot 1000 V AC, 50/60 Hz
• Zaklamp: 6 lumen
• Afmetingen: 8,72" × 2,07" × 1,51" (221,5 × 52,8 × 38,5 mm)
• Gewicht (inclusief batterijen): 11 oz. (312 g)
• Batterijtype: 4 × 1,5 V AA alkaline
• Levensduur batterij: Ongeveer 28 uur
• Automatische uitschakeling: Na 10 minuten inactiviteit Specificaties kunnen worden gewijzigd.

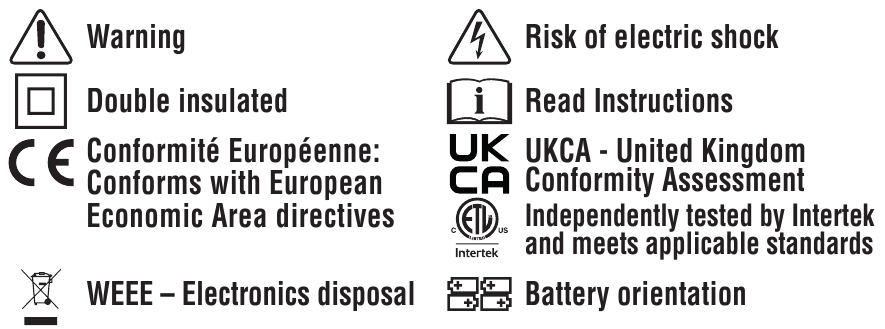

SYMBOLEN OP DE ONTVANGER

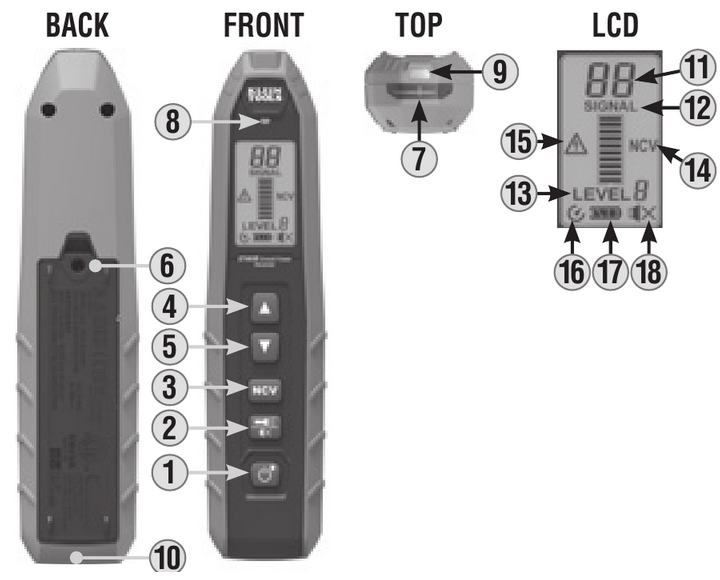

DETAILS ONTVANGERFUNCTIES

1. Aan/uit-knop / Knop achtergrondverlichting
2. Zaklamp/Dempen-knop
3. NCV-knop
4. Knop gevoeligheid verhogen
5. Knop gevoeligheid verlagen
6. Batterijklep
7. Dradenkruisgroeven
8. NCV-signaal / Traceringssignaalindicator
9. Zaklamp
10. Lanyardgat
11. Numerieke signaalsterkte (0-99)
12. Staafdiagram (signaalsterkte)
13. Gevoeligheidsniveau (1-8)
14. Niet-contactspanningsindicator
15. Gevaarlijke spanningsindicator
16. Indicator automatische uitschakeling (APO)
17. Batterijstatusindicator
18. Indicator dempen

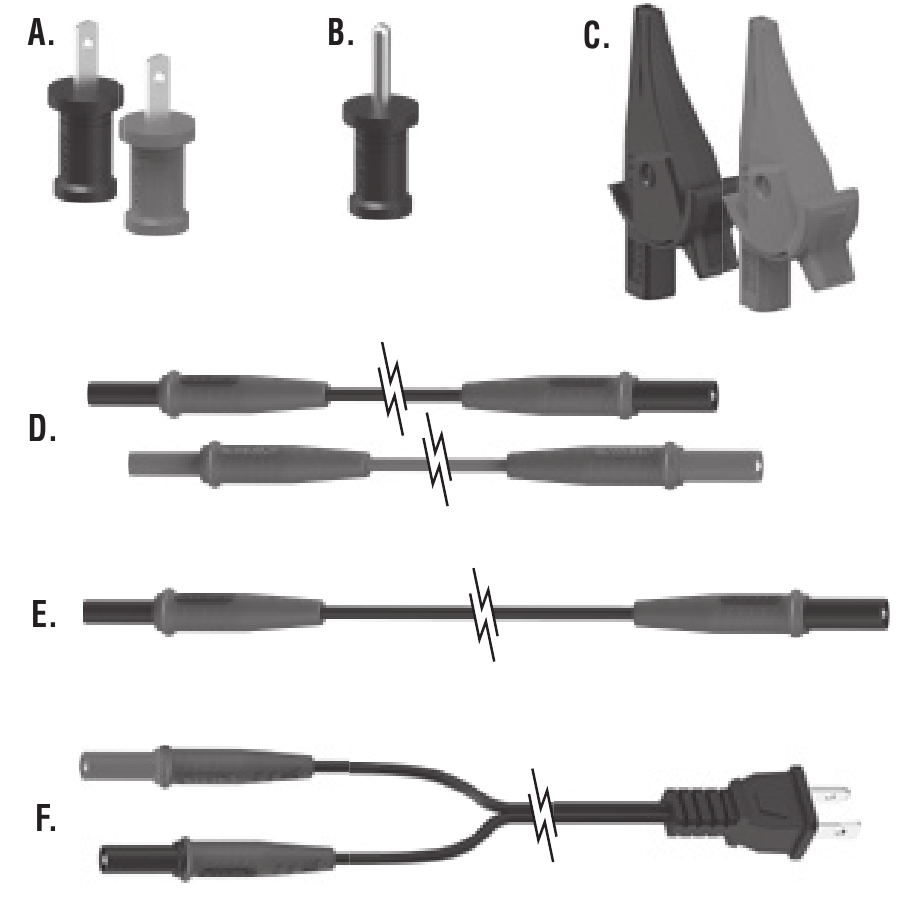

MEETKABELSET EN ACCESSOIRES

1. Lemmetpunten (rood × 1, zwart × 1)
2. Aardingspunt
3. Krokodillenklemmen (rood × 1, zwart × 1)
4. 3' (0,9 m) kabeladapters (rood × 1, zwart × 1)*
5. 20' (6 m) kabeladapter*
6. AC-stekkerkabel

*OPMERKING: Kabeladapters D en E kunnen indien nodig aan elkaar worden gekoppeld voor extra lengte.

FUNCTIEKNOPPEN ZENDER

AAN/UIT
Om de zender IN te schakelen, houdt u de AAN/UIT-knop 1 lang ingedrukt.

De zendindicator 4 knippert, wat aangeeft dat deze aan het zenden is, en de bekrachtigde/ELV-indicator 5 en de externe spanningsindicatoren 2 lichten op in aanwezigheid van spanning hoger dan 25 V AC/DC. Standaard wordt de zender automatisch uitgeschakeld na 4 uur inactiviteit. Om de zender UIT te schakelen, houdt u de AAN/UIT-knop 1 2 seconden lang ingedrukt.

Als de bekrachtigde/ELV-indicator 5 knippert, wordt er een spanning hoger dan 480 V AC/DC gedetecteerd. KOPPEL DE ZENDER ONMIDDELLIJK LOS VAN HET CIRCUIT.

FUNCTIEKNOPPEN ONTVANGER

AAN/UIT
Om de ontvanger aan te zetten, houd de AAN/UIT-knop 1 lang ingedrukt. Om de ontvanger uit te zetten, houd de AAN/UIT-knop 1 lang ingedrukt.

Het pictogram voor automatisch uitschakelen is zichtbaar op het display. De tester wordt standaard automatisch uitgeschakeld na 10 minuten inactiviteit.

ACHTERGRONDVERLICHTING
Druk kort op de AAN/UIT-knop 1 om de LCD-achtergrondverlichting aan/uit te zetten.

GEVOELIGHEIDSNIVEAUS
Druk op de knoppen Gevoeligheid verhogen 4 en Gevoeligheid verlagen 5 om een van de 8 gevoeligheidsniveaus van de ontvanger te selecteren (niveau 8 is de hoogste gevoeligheid, niveau 1 is de laagste).

OPMERKING: Stroomvoerende circuits gebruiken meestal gevoeligheidsniveaus 1-3, en stroomloze circuits hebben mogelijk hogere gevoeligheidsniveaus 4-8 nodig.

NCV
Zet de ontvanger aan en druk op de NCV-knop 3 om de ontvanger in de NCV-modus te zetten. Plaats de punt van de ontvanger in de buurt van het doelgebied of plaats de draad op de punt van de ontvanger om te bepalen of de draad onder spanning staat. Wanneer een stroomvoerende draad wordt gedetecteerd, licht de staafdiagram 12 op in verhouding tot de signaalsterkte, gaat de groene indicator-led branden en geeft de luidspreker een hoorbaar signaal. OPMERKING: De zender is niet nodig voor de NCV-modus.

DEMPEN
Houd de zaklamp-/dempknop 2 lang ingedrukt om hoorbare signalen te dempen/opheffen.

ZAKLAMP
Druk kort op de zaklamp-/dempknop 2 om de zaklamp aan/uit te zetten.

GEBRUIKSAANWIJZING

Controleer voor het testen of de ontvanger goed functioneert door deze in de buurt van de ingeschakelde zender te plaatsen. Met de ontvanger ingesteld op gevoeligheidsniveau 8, een numerieke uitlezing van 99, alle 10 signaalsterktebalken verlicht en een sterk hoorbaar signaal, wordt bevestigd dat het systeem werkt. De ontvanger produceert een variabele pieptoon die evenredig is met de gevoeligheidswaarde. Hoe hoger de signaalsterkte, hoe sneller het piept.

OPMERKING: Een continue pieptoon of een continu brandende led geeft het sterkst mogelijke signaal van 99 aan en de ontvanger is verzadigd.

OPMERKING: Als de zender normaal wordt ingeschakeld, maar de ontvanger een zeer laag signaalniveau detecteert, zelfs wanneer deze is ingesteld op het hoogste gevoeligheidsniveau, moet de interne beveiligingszekering in de zender worden gecontroleerd, omdat deze mogelijk is doorgebrand.

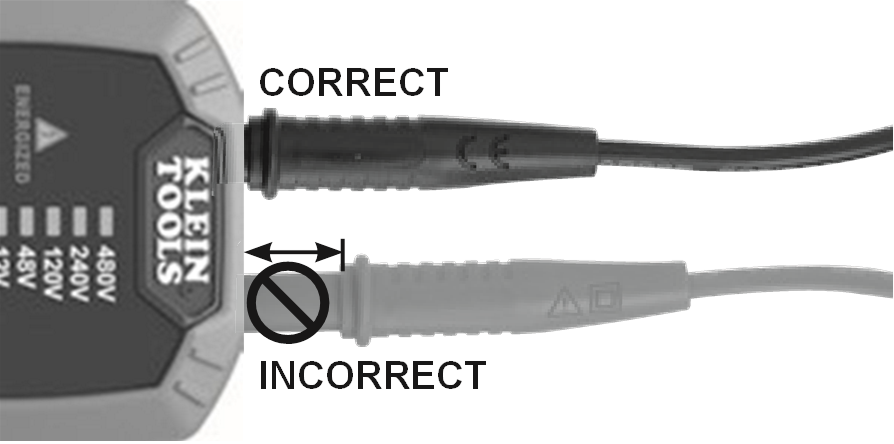

AANSLUITEN TESTLEIDINGEN

Sluit de testkabels aan door de zwarte kabel in de "COM"-aansluiting en de rode kabel in de "+ 600V"-aansluiting te steken. Test niet als de kabels niet goed zijn aangesloten. Resultaten kunnen leiden tot intermitterende displayweergaves. Om een goede verbinding te garanderen, drukt u de kabels volledig in de ingangsaansluiting.

OPMERKING: De gebruikte testkabels moeten een CAT III 600V-veiligheidsclassificatie hebben.

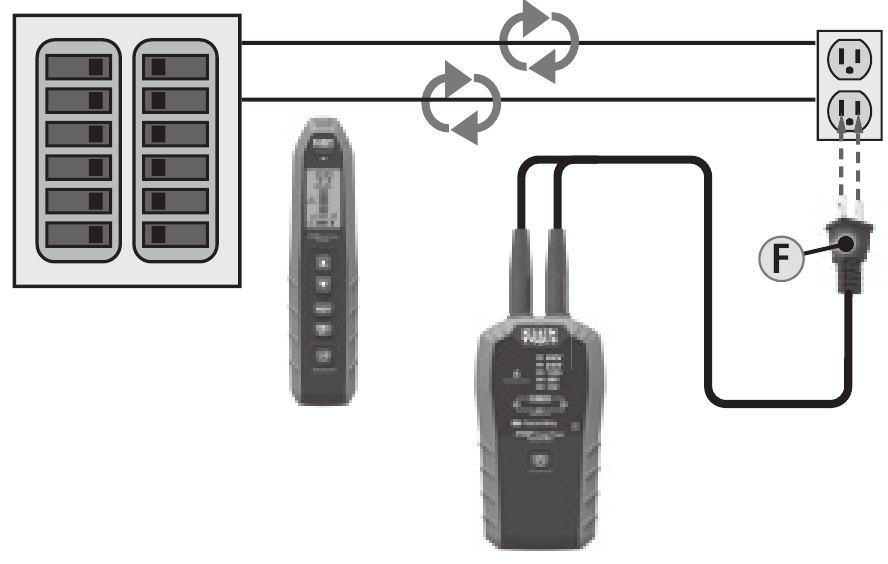

DIRECTE EN EXTERNE AARDINGSMETHODEN ZENDER DIRECTE AARDING: Bij een directe aarding kunnen een stekker of klemmen worden aangesloten op de stroom- en nulleidingen van hetzelfde circuit.

OPMERKING: Tijdens het lokaliseren van een stroomonderbreker zijn de draden minder traceerbaar vanwege de opheffende effecten van de parallel lopende draden.

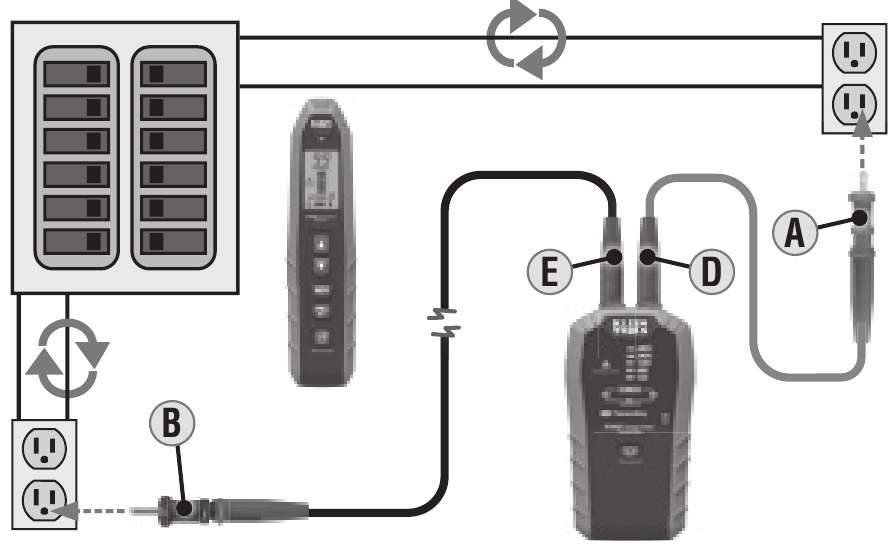

EXTERNE AARDING: Voorkeur voor optimale signaalsterkte. Om het verzonden signaal te optimaliseren en opheffingseffecten te vermijden die optreden bij een directe aarding, moet een externe aarding worden gebruikt. Bevestig de aardingspen B aan de 20' (6 m) kabeladapter E en sluit aan op de aarde van een stopcontact op een ander circuit. Bevestig de rode lemmetpen A aan de rode testkabel D en sluit aan op de stroomvoerende draad van het circuit dat u traceert.

OPMERKING: Deze externe aardingsmethode schakelt GFCI-stopcontacten uit. Er zijn verschillende oplossingen beschikbaar: Gebruik de directe aardingsmethode, sluit rechtstreeks aan op draden met krokodillenklemmen C of schakel het circuit uit door de stroomonderbreker op het paneel uit te schakelen.

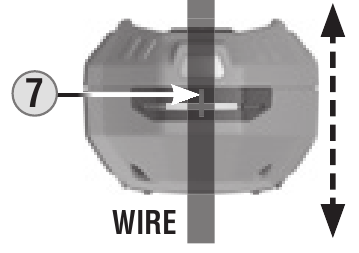

ORIËNTATIE VAN DE ONTVANGER

De oriëntatie van de ontvanger ten opzichte van de te traceren draad is erg belangrijk. De verticale kruisdraadgroef 7 op de punt van de ontvanger geeft de voorkeursrichting van de draad aan voor de sterkste signaaldetectie. Tijdens het traceren van een draad draait u de ontvanger om er altijd voor te zorgen dat de hoogste signaalwaarde wordt weergegeven. Het signaal wordt mogelijk niet gedetecteerd als de punt van de ontvanger niet goed is uitgelijnd met de draad. Als het signaal wegvalt, kan de draad van richting zijn veranderd (horizontaal naar verticaal of verticaal naar horizontaal). Houd de ontvanger waar mogelijk minstens 3' (0,9 m) van de zender en testkabels verwijderd om signaalinterferentie te verminderen.

TOEPASSINGEN

Stroomonderbrekerzoeker (onder spanning en stroomloos)

1. Sluit de zender aan op het te identificeren circuit met behulp van de directe of externe aarding en schakel de zender in. De directe en externe aardingsmethoden kunnen worden gebruikt op zowel stroomvoerende als stroomloze circuits, maar een stroomvoerend circuit produceert een hogere signaalsterkte.
2. Controleer of de stroomvoerende indicator op de zender brandt als deze is aangesloten op een circuit met een spanning hoger dan 25V AC/DC en niet brandt voor stroomloze circuits.
3. Ga naar het elektriciteitspaneel en schakel de ontvanger in. Als er meer dan één paneel is, raakt u de punt van de ontvanger aan elke paneelafdekking aan om het paneel met het hoogste signaalniveau te identificeren. Gebruik de knoppen Gevoeligheid verhogen 4 en Gevoeligheid verlagen 5 om het gevoeligheidsniveau van de ontvanger aan te passen om het paneel met de hoogste uitlezing te identificeren.
4. Zodra het paneel is geïdentificeerd, opent u de afdekking.

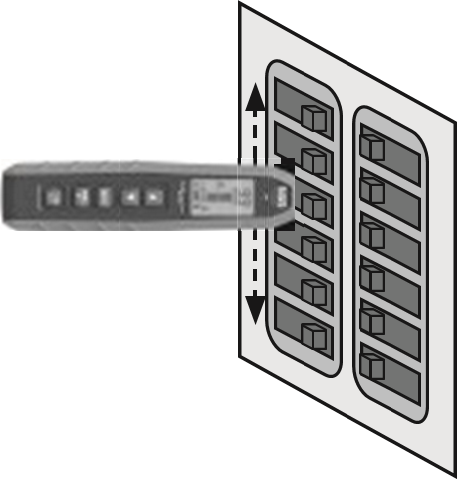

5. Richt de ontvanger naar links of rechts en loodrecht op de stroomonderbrekers (zie hieronder). Beweeg de ontvanger langzaam op en neer voor elke stroomonderbreker. Gebruik de knoppen Gevoeligheid verhogen 4 en Gevoeligheid verlagen 5 om de gevoeligheidsniveaus van de ontvanger naar behoefte aan te passen om de stroomonderbreker met de hoogste uitlezing te lokaliseren. Na eventuele wijzigingen in het gevoeligheidsniveau scant u alle stroomonderbrekers opnieuw om de stroomonderbreker met de hoogste uitlezing te vinden.

   OPMERKING: Stroomvoerende circuits gebruiken meestal gevoeligheidsniveaus 1-3, en stroomloze circuits hebben mogelijk hogere gevoeligheidsniveaus 4-8 nodig.
   OPMERKING: Als twee of meer stroomonderbrekers dezelfde signaalwaarde hebben, verwijdert u de paneelafdekking en plaatst u de punt van de ontvanger op de afzonderlijke draden om te helpen bij het bepalen van de juiste stroomonderbreker. OPMERKING: Zorg ervoor dat de draad in de juiste oriëntatie wordt gehouden ten opzichte van de punt van de ontvanger.

DRAAD TRACEREN

1. Sluit de zender aan op het te traceren circuit en schakel de zender in.OPMERKING: De directe en externe aardingsmethoden kunnen worden gebruikt op zowel stroomvoerende als stroomloze circuits, maar een stroomvoerend circuit produceert een hogere signaalsterkte.
2. Schakel de ontvanger in en gebruik de knop Gevoeligheid verhogen 4 om het gevoeligheidsniveau in te stellen op 8 (hoogste niveau).
3. Begin een paar meter van de zender en beweeg de ontvanger langzaam rond om de richting van het sterkste signaal te lokaliseren. De draden kunnen zich achter de muur, in het plafond of onder de vloer bevinden.
   OPMERKING: Als de signaalsterkte "99" weergeeft, is het signaal verzadigd. Gebruik de knop Gevoeligheid verlagen 5 om het gevoeligheidsniveau te verlagen.
   OPMERKING: Als de signaalsterkte te zwak is, gebruik dan de externe aardingsmethode (indien nog niet gedaan) om het signaal te versterken.
4. Blijf de locatie van de hoogste signaalsterkte volgen tot de bestemming is bereikt.
   OPMERKING: Als het circuit stroomloos is, kan de zender worden aangesloten op de nul- en aardingsdraden, waardoor een sterker gesloten lussignaal ontstaat, aangezien nul en aarde op het paneel met elkaar zijn verbonden.

LAAGSPANNINGS- EN DATAKABELS TRACEREN

Volg dezelfde stappen als hierboven beschreven voor het traceren van draden, met de draden stroomloos en met behulp van een externe aardingsmethode.

OPMERKING: Sluit voor afgeschermde kabels de rode testkabel aan op de afscherming van de te traceren kabel. Aard de verre kant van de kabelafscherming indien mogelijk.

OPENINGEN/ONDERBREKINGEN VINDEN

Volg dezelfde stappen als hierboven beschreven voor het traceren van draden, maar zorg ervoor dat u alle andere draden die parallel lopen met de te traceren draad, aardt. Volg de signaalsterkte totdat u merkt dat deze begint af te nemen. Gebruik de pijltjestoetsen voor gevoeligheid om het gevoeligheidsniveau te verlagen om de locatie van de opening/onderbreking te bepalen.

DRAAD TRACEREN BINNEN METAALPIJP

Omdat de metalen leiding de te traceren draad afschermt, wordt voorkomen dat de ontvanger het signaal van de zender oppikt. Om de draad in de metalen leiding te traceren:

1. Sluit de zender aan op het te traceren circuit en schakel de zender in.
2. Schakel de ontvanger in en gebruik de knop Gevoeligheid verhogen4 om het gevoeligheidsniveau in te stellen op 8 (hoogste niveau).
3. Houd de ontvanger voor aansluitdozen om te controleren of het signaal van de zender wordt verzonden.
4. Als er geen signaal wordt gedetecteerd, moet de aansluitdoos mogelijk worden geopend, zodat de punt van de ontvanger voor elke draad kan worden gehouden.
5. Ga verder langs elke aansluitdoos tot de bestemming is bereikt of tot het einde van het circuit.

OPMERKING:Als de leiding niet-metallisch is, kunnen de standaard stappen voor het traceren van draden worden gevolgd.

EEN CIRCUIT IN KAART BRENGEN

1. Schakel de stroomonderbreker van het te traceren circuit uit.
2. Verwijder de stroomvoerende draad van de stroomonderbreker en sluit de rode testkabel van de zender aan op de draad.
3. Sluit de zwarte testkabel van de zender aan op een externe aarde (zie de secties over directe en externe aardingsmethoden) en schakel vervolgens de zender in.
4. Begin een paar meter van de zender en gebruik de punt van de ontvanger om de voorplaten van stopcontacten, draden en andere belastingen te scannen.

OPMERKING:Als de signaalsterkte "99" weergeeft, is het signaal verzadigd.

Gebruik de knop Gevoeligheid verlagen 5 om het gevoeligheidsniveau te verlagen. OPMERKING: Als de signaalsterkte te zwak is, gebruik dan de externe aardingsmethode (indien nog niet gedaan) om het signaal te versterken. Alle locaties die een signaal aangeven, zijn verbonden met de specifieke stroomonderbreker.

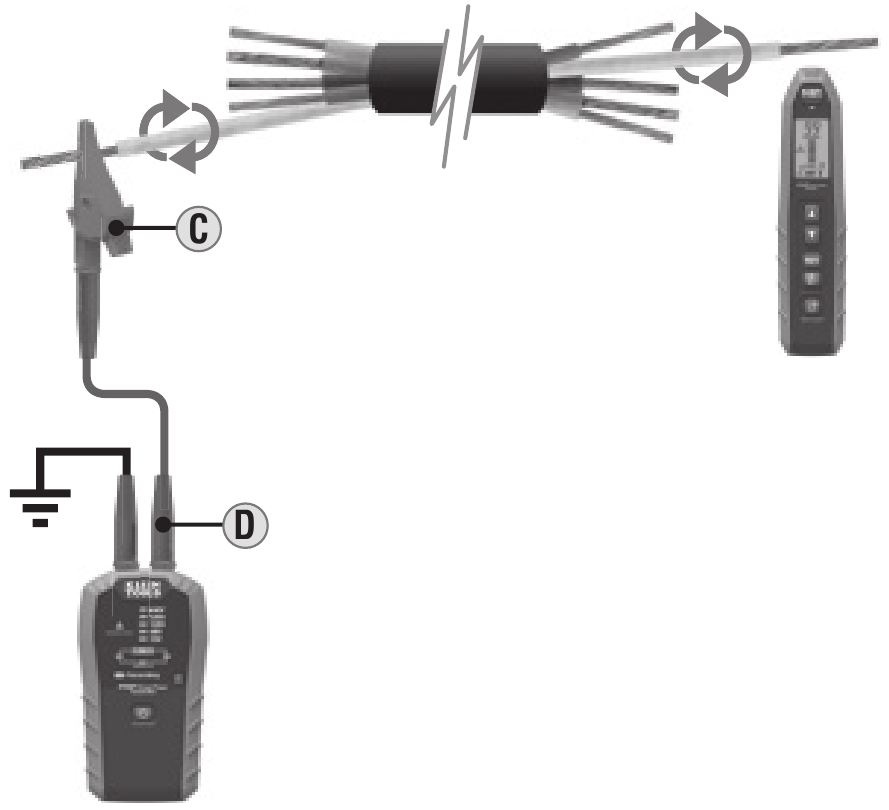

ENKELE GELEIDER IDENTIFICEREN (GEBUNDELDE DRAAD SORTEREN)

1. Bevestig de rode lemmetpen A aan de rode testkabel D en sluit aan op het bekende uiteinde van de te traceren draad.
2. Sluit de zwarte testkabel D aan op een externe aarde met behulp van de aardingspen B of de zwarte krokodillenklem C (zie de sectie over de externe aardingsmethode) en schakel vervolgens de zender in.

3. Schakel de ontvanger in en gebruik de knoppen Gevoeligheid verhogen 4 en Gevoeligheid verlagen 5 om het gevoeligheidsniveau in te stellen op 1-3.
4. Ga naar het andere uiteinde van de kabel en trek één voor één elke draad weg van de andere en raak de punt van de ontvanger aan de draad aan. Zorg ervoor dat de draad in de juiste oriëntatie wordt gehouden ten opzichte van de punt van de ontvanger.
   OPMERKING:Als de signaalsterkte "99" weergeeft, is het signaal verzadigd.
   Gebruik de knop Gevoeligheid verlagen 5 om het gevoeligheidsniveau te verlagen.
   OPMERKING: Als de signaalsterkte te zwak is, gebruik dan de externe aardingsmethode (indien nog niet gedaan) om het signaal te versterken.
5. Als meerdere draden dezelfde gevoeligheidsmeting hebben, trekt u de draden terug om ze indien mogelijk meer te scheiden.
6. De hoogste signaalwaarde geeft de juiste draad aan.

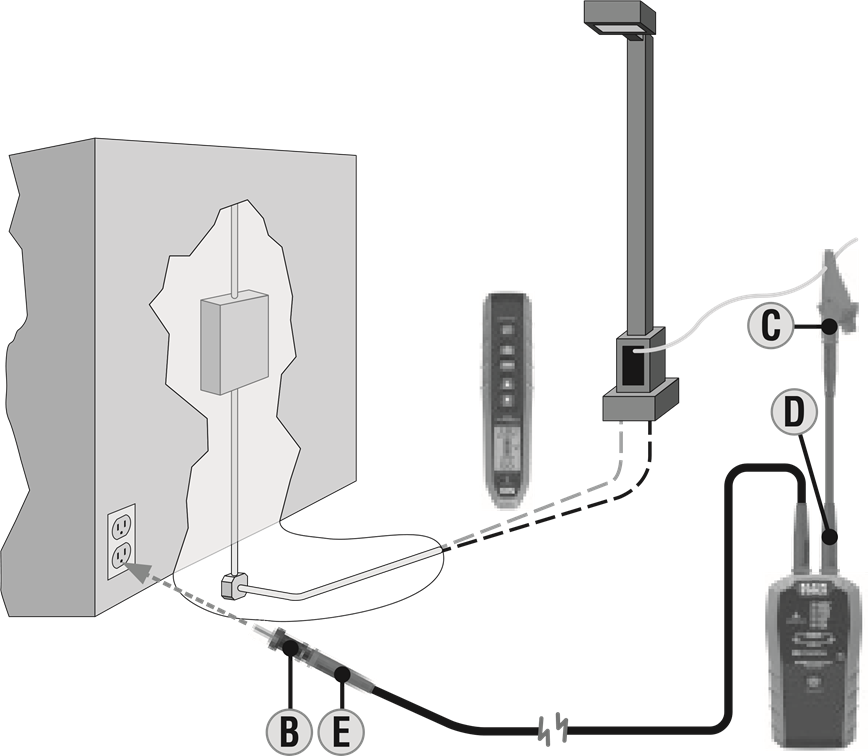

ONDERGRONDS TRACEREN

1. Sluit de zender aan op het te traceren circuit en schakel de zender in.
   OPMERKING:De ontvanger kan mogelijk niet gemakkelijk detecteren en traceren door metalen leidingen/pijpen of afgeschermde kabels. Als de leiding van metaal is of de draad is afgeschermd, sluit u deze in plaats daarvan aan op de afscherming of de leiding.
   OPMERKING:Voor het sterkste signaal moet de externe aardingsmethode worden gebruikt.
   OPMERKING:Het circuit onder spanning laten staan zorgt voor een sterker signaal en helpt bij het traceren.
2. Schakel de ontvanger in en gebruik de knop Gevoeligheid verhogen 4 om het gevoeligheidsniveau in te stellen op 8 (hoogste niveau).
3. Begin een paar meter van de zender en houd de ontvanger loodrecht op de grond en beweeg deze langzaam rond met een veegbeweging om de hoogste signaalwaarde te lokaliseren. Let goed op de oriëntatie van de ontvanger ten opzichte van de te traceren draad. Het signaal wordt mogelijk niet gedetecteerd als de punt van de ontvanger niet goed is uitgelijnd met de draad. Als het signaal wegvalt, kan de draad van richting zijn veranderd.
   OPMERKING:Als de signaalsterkte "99" weergeeft, is het signaal verzadigd.
   Gebruik de knop Gevoeligheid verlagen 5 om het gevoeligheidsniveau te verlagen.
   OPMERKING: Als de signaalsterkte te zwak is, gebruik dan de externe aardingsmethode (indien nog niet gedaan) om het signaal te versterken.

BATTERIJ VERVANGEN

ZENDER

Wanneer de indicator voor bijna lege batterij 6 oplicht, moeten de batterijen worden vervangen:

1. Draai 2 schroeven los en verwijder het batterijklepje 7.
2. Verwijder en recycle lege batterijen.
3. Plaats 6 nieuwe AA 1,5V-batterijen (4 in de batterijklep, 2 in de behuizing van de unit), let op de juiste polariteit.
4. Plaats het batterijklepje terug en draai de schroeven vast. Draai de schroeven niet te vast aan.

ONTVANGER

Wanneer de batterijstatusindicator 17 slechts 1 balk weergeeft, moeten de batterijen worden vervangen.

1. Draai de schroef los en verwijder het batterijklepje 7.
2. Verwijder en recycle lege batterijen.
3. Plaats 4 nieuwe AA 1,5V-batterijen, let op de juiste polariteit.
4. Plaats het batterijklepje terug en draai de schroeven vast. Draai de schroeven niet te vast aan.

   Om het risico op een elektrische schok te vermijden:

• Koppel de kabels los van elke spanningsbron voordat u het batterijklepje verwijdert.
• Gebruik het apparaat niet met verwijderd batterijklepje.

ZEKERING VERVANGEN

Een zekering kan doorbranden als er meer dan 600V stroom op de ET450-zender wordt aangesloten. Om toegang te krijgen tot de zekering:

1. Draai 2 schroeven los en verwijder het batterijklepje7.
2. Vervang de doorgebrande zekering door een snelwerkende 500mA/600V-zekering met een onderbrekingsvermogen van 50kA.
3. Plaats het batterijklepje terug en draai de schroeven vast. Draai de schroeven niet te vast aan.

REINIGING

Zorg ervoor dat de tester is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek.

Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen als de apparatuur langere tijd niet wordt gebruikt. Stel het niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die in het gedeelte Algemene specificaties worden genoemd, laat u de tester terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069
1-800-553-4676
customerservice@kleintools.com
www.kleintools.com

Referenties

• Klein Tools - Voor professionals sinds 1857 | Klein Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Klein Tools ET450 - Handleiding geavanceerde circuit tracerkit

Beschikbare talen
