Productoverzicht

De HUAWEI LTE CPE B311-221 is een Long Term Evolution (LTE) draadloze gateway voor meerdere gebruikers in huishoudens of kleine kantooromgevingen. Het stelt gebruikers in staat om toegang te krijgen tot het internet.

De B311-221 ondersteunt 3GPP Release 9 met UE downlink/uplink categorie 4. De ondersteunde servicefuncties zijn als volgt:

Data service tot DL 150Mbps (64QAM) en UL 50Mbps (16QAM)
Werkband: LTE: B1/3/7/8/20/38, UMTS: B1/B8, GSM: B2/B3/B5/B8
Voice service: CS/ VoIP (Optioneel) / VoLTE (Optioneel)
Wi-Fi: 2.4 GHz 802.11b/g/n 2x2 MIMO tot 300Mbps. Maximum aantal gebruikers: 32
1 GE-poort voor LAN/WAN
Multi APN-functie (Optioneel) voor Data, Voice (VoIP), TR-069 services
Routingmodus: NAT inschakelen (Standaard) / IP pass-through (Optioneel)
VPN-clientservice (L2TP, PPTP)
Klantenbeheer via WebUI of HUAWEI SmartHome APP (iOS of Android)
Operatoronderhoud via TR-069 (Optioneel) en TR-143 (Optioneel)
Huawei Firmware Over the Air (HOTA)

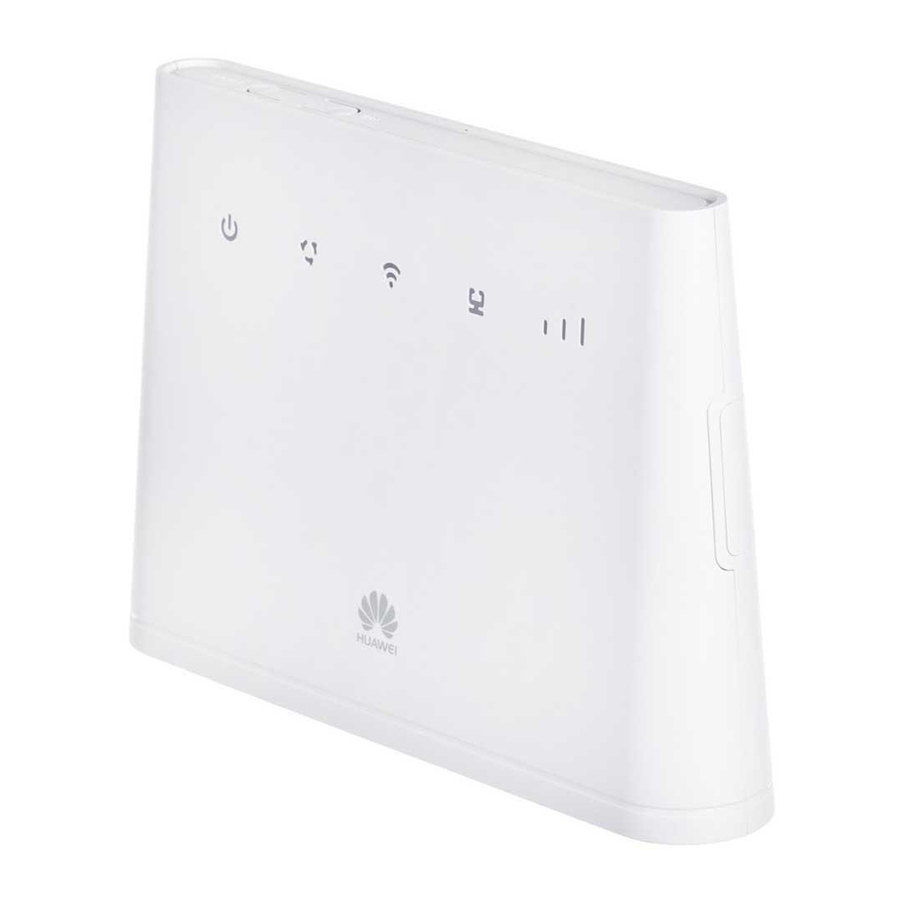

Figuur 1-1 B311-221 uiterlijk

Technische specificaties

Hardware specificaties

Tabel 2-1 Technische specificaties van de B311-221 hoofdeenheid

Item	Beschrijving
Technische standaard	WAN	3GPP Release 9
	LAN	IEEE 802.3/802.3u
	WLAN	IEEE 802.11b/g/n
Werkband/frequentie	LTE	B1/B3/B7/B8/B20/B38
	UMTS	B1/B8
	GSM	B2/B3/B5/B8
	WLAN	2.402 GHz~2.482 GHz
Externe poort	Eén poort voor de stroomadapter Eén LAN/WAN-poort (RJ45), IEEE 802.3/802.3u Eén telefoonpoort (RJ11) Eén externe LTE-antenne poort (SMA) Eén SIM-kaartsleuf (Mini-SIM)
Antennes	Ingebouwde primaire LTE/UMTS/GSM-antenne Ingebouwde secundaire LTE/UMTS-antenne Ingebouwde WLAN 2.4 GHz-antenne
LED-indicatoren	Eén stroomindicator (wit) Eén indicator voor de internetstatus Cyaan: LTE-netwerk geopend Blauw: UMTS-netwerk geopend Geel: GSM-netwerk geopend Groen: Ethernet-netwerk geopend Rood: Er is geen SIM-kaart geplaatst of gedetecteerd, of de SIM-kaart heeft onvoldoende saldo Eén Wi-Fi/WPS/Hi-indicator (wit) Langzaam knipperen: Er is een koppelbaar HiLink-apparaat gedetecteerd. Snel knipperen: HiLink-koppeling is bezig. Uit: Wi-Fi is uitgeschakeld. OPMERKING De indicator begint pas langzaam te knipperen wanneer B311-221 een nieuw HiLink-apparaat detecteert. HiLink-apparaten omvatten Honor-routers, Honor set-up boxes, Honor-handsets (EMUI 5.0 en hoger) en meer. Eén LAN-indicator (wit) Eén groep signaalsterkte-indicatoren (wit)
Knoppen	Eén aan/uit-schakelaar (Power ON/OFF switch) Eén WPS/Hi-knop De Wi-Fi-indicator knippert langzaam wanneer de router een HiLink-apparaat detecteert. Druk op de WPS-knop om het HiLink-apparaat aan te sluiten op de wifi van de router. Wanneer de Wi-Fi-indicator continu brandt, drukt u op de WPS-knop om WPS in te schakelen. Eén Reset-knop
Maximaal zendvermogen	LTE	B1/B3/B7/B8/B20/B38: 23dBm±2dB
	UMTS	B1/B8: 24dBm+1/-3dB
	GSM	B2/B3: 30dBm±2dB B5/B8: 33dBm±2dB
	WLAN	802.11b: 13 dBm 802.11g/n: 14.5 dBm
Ontvangstgevoeligheid	LTE	Band	1.4MHz (dBm)	3MHz (dBm)	5MHz (dBm)	10MHz (dBm)	15MHz (dBm)	20MHz (dBm)
		B1			-100	-97	-95.2	-94
		B3	-101.7	-98.7	-97	-94	-92.2	-91
		B7			-98	-95	-93.2	-92
		B8	-102.2	99.2	-97	-94
		B20			-97	-94	-91.2	-90
		B38			-100	-97	-95.2	-94
	UMTS	B1: -106.7dBm B8: -103.7dBm
	GSM	B2/B3/B5/B8: -102dBm
	WLAN	802.11b: -85 dBm(11 Mbps) 802.11g: -71 dBm(54 Mbps) 802.11n: -69 dBm(65 Mbps)
Stroomverbruik	< 12 W
AC/DC voeding	AC (ingang): 100V-240V 50Hz/60Hz DC (uitgang): 12V/1A
Afmetingen (Maximum)	181 mm (breedte) x 126 mm (hoogte) x 36 mm (diepte)
Gewicht	Ongeveer 218 g (exclusief de stroomadapter)
Temperatuur	Bedrijfstemperatuur: 0°C tot 40°C Opslagtemperatuur: -20°C tot +70°C
Vochtigheid	5% – 95% (niet-condenserend)
Certificering/naleving	CE-certificering ROHS REACH WEEE Wi-Fi-certificering Erp GCF

Antenne specificaties

Ingebouwde LTE-antenne

Tabel 2-2 LTE-antenne specificaties

Item	Beschrijving
Frequentie	FDD LTE
	B1: UL 1920–1980 MHz DL 2110–2170 MHz B3: UL 1710–1785 MHz DL 1805–1880 MHz B7: UL 2500–2570 MHz DL 2620–2690 MHz B8: UL 880–915 MHz DL 925–960 MHz B20: UL 832–862 MHz DL 791–821 MHz TDD LTE B38: UL 2570–2660 MHz DL 2570–2660 MHz UMTS B1: UL 1920–1980 MHz DL 2110–2170 MHz B8: UL 880–915 MHz DL 925–960 MHz GSM B2: UL 1850–1910 MHz DL 1930–1990 MHz B3: UL 1710–1785 MHz DL 1805–1880 MHz B5: UL 824–849 MHz DL 869–894 MHz B8: UL 880–915 MHz DL 925–960 MHz
Ingangsimpedantie	50 Ω
Staande golfverhouding	< 3
Hoofdontvanger-efficiëntie	LTE B1: -1.5 dB B3: -2.5 dB B7: -2.5 dB B8: -2.5 dB B20: -2.5 dB B38: -2 dB UMTS B1: -1.5 dB B8: -2.5dB GSM B5/B8: -2.5 dB B2/B3: -2.5 dB
Diversiteit antenne-efficiëntie	LTE B1: -2.5 dB B3: -2.5 dB B7: -2.5 dB B8: -3 dB B20: -2 dB B38: -2 dB UMTS B1: -2.5 dB B8: -3 dB
Hoofdontvanger-versterking	LTE B1/B3/B7B8/B20/B38: 1~2 dBi UMTS B1/B8: 1~2 dBi GSM B5/B8: 1~2 dBi B2/B3: 1~2 dBi
Diversiteit antenne-versterking	LTE B1/B3/B7/B8/B20/B38: 1~2 dBi
TX/RX	1T2R
Polarisatie	Lineaire polarisatie

Ingebouwde wifi-antenne

Tabel 2-3 WLAN 2.4 GHz antenne specificaties

Item	Beschrijving
Frequentie	2.402 GHz – 2.482 GHz (Kanaal 1 – Kanaal 13)
Ingangsimpedantie	50 Ω
Staande golfverhouding	< 2
Efficiëntie	-2 dB
Versterking	≤3.8 dBi
Polarisatie	Lineaire polarisatie

Software specificaties

Tabel 2-4 Software specificaties

Item	Beschrijving
LTE-functies	DL 2x2 MIMO
	DL 64QAM, UL 16QAM
Mobiel netwerk	APN-beheer APN auto adapter
Gateway	Router	Ondersteunt de standaardroute: 0.0.0.0. Ondersteunt handmatige configuratie van LAN IP-adressen. Ondersteunt Address Resolution Protocol (ARP).
	DHCP-server	De DHCP-server kan worden in- of uitgeschakeld (enabled/disabled). De adrespool van de DHCP-server kan worden geconfigureerd. De lease kan worden geconfigureerd. De DNS-relay onder de DHCP-server kan worden ingeschakeld (enabled).
	NAT	Ondersteunt NAT en NAPT (conform RFC2663, RFC3022 en RFC3027). Ondersteunt cone NAT.
	ARP
	ICMP
	IPv4v6 dual stack IPv6 only (optioneel, CLAT voor LAN-zijde IPv4-apparaat toegang tot internet) IPv4 only OPMERKING Wanneer de CLAT-functie is ingeschakeld (enabled), kan de IPv4-apparaat toegang tot internet service niet de maximale doorvoer bereiken. Onder IPv6 only, is de NAT-base service (zoals port forwarding en port triggering) niet beschikbaar.
	VPN pass-through
VPN-client	Support L2TP VPN client Support PPTP VPN client (optioneel)
SMS	Schrijven/verzenden/ontvangen (Writing/sending/receiving) Schrijven/verzenden/ontvangen (Writing/sending/receiving) van extra lange berichten
Gegevensservice	LTE FDD: DL 150Mbps, UL 50Mbps DC-HSPA+: DL 42 Mbps, UL 5.76 Mbps HSPA+: DL 21 Mbps (64QAM), UL 5.76 Mbps HSPA: DL 14.4 Mbps, UL 5.76 Mbps WCDMA PS: DL 384 Kbps, UL 384 Kbps EDGE: DL 236.8Kbps, UL 236.8 Kbps GPRS: DL 85.6 Kbps, UL 85.6 Kbps
	WLAN 802.11b/g/n
	Ondersteunt meerdere APN's (optioneel, één voor data, één voor voice en één voor TR-069).
Spraak	VoIP (Optioneel)	Ondersteunt G.711a/G.711u/G.726 (-24/-32)/G.722/G.729 codec.
		Ondersteunt SIP (RFC3261).
		Ondersteunt SDP (RFC2327).
		Ondersteunt RTP/RTCP (RFC1889/RFC1890/RFC3550).
		Ondersteunt in-band/SIP info/RFC2833 DTMF.
		Ondersteunt de volgende telefoonfuncties: Weergave nummer beller (Caller ID generation) Gesprek in wachtrij (Call waiting) Gesprek doorschakelen (Call forwarding) (onvoorwaardelijk, in gesprek en geen antwoord) Gesprek in de wacht zetten (Call hold) Driewegconferentie (Three-way conference)
	CS	Ondersteunt CS-spraakcommunicatie via UMTS- en GSM-netwerken.
		Ondersteunt circuit switched fallback (CSFB).
		Ondersteunt de volgende telefoonfuncties: Weergave nummer beller (Caller ID generation) Gesprek in wachtrij (Call waiting) Gesprek doorschakelen (Call forwarding) (onvoorwaardelijk, in gesprek en geen antwoord) Gesprek in de wacht zetten (Call hold) Driewegconferentie (Three-way conference) Originating Identification Presentation/Restriction Outgoing Communication Barring
	VoLTE (Optioneel)	Ondersteunt AMR-NB codec Ondersteunt AMR-WB codec
		Ondersteunt SRVCC naar UMTS
		Ondersteunt SRVCC naar GSM
		Ondersteunt in-band/out-band (RFC2833) DTMF
		Ondersteunt de volgende telefoonfuncties: Weergave nummer beller (Caller ID generation) Gesprek in wachtrij (Call waiting) Gesprek doorschakelen (Call forwarding) (onvoorwaardelijk, in gesprek en geen antwoord) Gesprek in de wacht zetten (Call hold) Driewegconferentie (Three-way conference) Originating Identification Presentation/Restriction Outgoing Communication Barring
Firewall setup	Firewall inschakelen/uitschakelen (enable/disable) URL-filtering LAN IP-filtering Port forwarding (Virtual server) Port triggering (Special Application) DMZ-service UPnP-service ALG-instellingen
LAN	10/100/1000 Mbps auto-negotiation MDI/MDIX auto-sensing IEEE 802.3/802.3u-compatible
WLAN	Broadcasts en verbergt service set identifiers (SSID's)
	Voldoet aan IEEE 802.11b/g/n
	WPS
	WMM
	Encryptie	WEP, AES en TKIP + AES
	Beveiligingsmodus	Open WPA2-PSK WPA/WPA2-PSK WEP
	MAC-adres authenticatie	Ondersteunt de whitelist voor MAC-adres authenticatie. Ondersteunt de blacklist voor MAC-adres authenticatie. Ondersteunt maximaal 10 MAC-adres vermeldingen.
	STA	Ondersteunt het opvragen van de STA-status. Ondersteunt maximaal 32 aangesloten stations.
Operatoronderhoud (optioneel)	Ondersteunt TR-069 Amendment III Ondersteunt TR-098 Amendment II Ondersteunt TR-143 Amendment I Ondersteunt TR-104 Amendment I (indien VoIP beschikbaar is)
USIM	PIN-beheer en USIM-kaart authenticatie
NTP	Ondersteunt zomertijd (DST) (optioneel).
Onderhoud	Ondersteunt de export van de huidige diagnoseresultaten en bedieningslogboeken.
HUAWEI SmartHome APP	Bekijk dataverkeersgebruik en sms. Beheer aangesloten apparaten. Wijzig de SSID en het wachtwoord van de CPE.
Systeemvereisten	Besturingssysteem	Windows 7, Windows 8, Windows 8.1, Windows 10 (geen ondersteuning voor Windows RT), MAC OS X 10.9, 10.10, 10.11 en 10.12 met de nieuwste updates.
	Webbrowser	Microsoft Internet Explorer 8.0 met de nieuwste updates. l FireFox 49.0 met de nieuwste updates. Alle belangrijke versies van Chrome in het afgelopen jaar (53.0 met de nieuwste updates). Safari 10.0 met de nieuwste updates (MACOS).
	Het hardwaresysteem van uw computer moet voldoen aan of hoger zijn dan de aanbevolen systeemvereisten voor de geïnstalleerde OS-versie.

Services en Applicaties

Data Services

De B311-221 heeft toegang tot het internet via mobiele netwerken en Ethernet-netwerken. Door verbinding te maken met de B311-221 via wifi of een netwerkkabel, kunnen gebruikers toegang krijgen tot snelle internetdiensten en een Local Area Network (LAN) opzetten.

Toegang tot het internet via een mobiel netwerk

(LTE/UMTS/GSM)

De B311-221 heeft toegang tot het internet via mobiele netwerken.

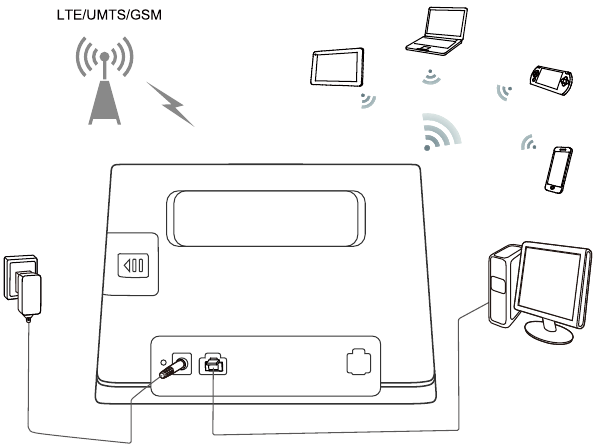

Figure 3-1 Toegang tot het internet via een mobiel netwerk

Toegang tot het internet via een Ethernet-netwerk

De LAN/WAN-poort van de B311-221 kan met een netwerkkabel worden aangesloten op een aan de muur gemonteerde Ethernet-poort.

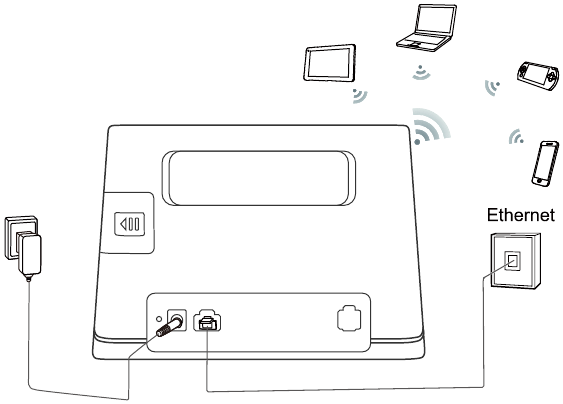

Figure 3-2Toegang tot het internet via een Ethernet-netwerk

Spraakdiensten

De B311-221 biedt één telefoonpoort die kan worden aangesloten op telefoons om te bellen.

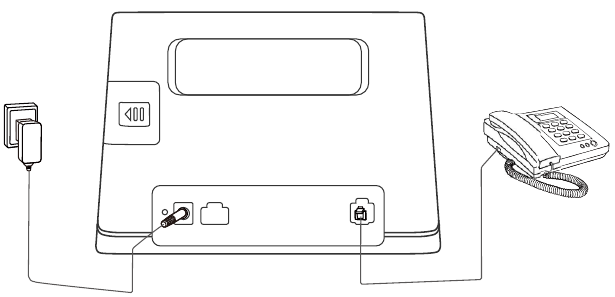

Figure 3-3 Telefoons aansluiten op de B311-221

SMS

De B311-221 ondersteunt het schrijven/verzenden/ontvangen van berichten en het verzenden naar groepen (tot 50 contacten tegelijk).

Beveiligingsdienst

De B311-221 ondersteunt uitgebreide en robuuste beveiligingsdiensten. Het biedt een firewall-functie en PIN-beveiligingsmechanismen. Met deze functies kunnen gebruikers hun computers verbinden met het internet en tegelijkertijd hun computers beschermen tegen beveiligingsrisico's van het internet.

Firewall-service

De B311-221 ondersteunt het in- of uitschakelen van een firewall op de netwerkverbinding, die het apparaat en het netwerk beschermt tegen aanvallen van hackers op het internet en de toegang tot het internet controleert.

MAC-filtering

De B311-221 ondersteunt configuratie van het Media Access Control (MAC)-adres om de netwerktoegang te beperken.

Wi-Fi-authenticatie

De gateway ondersteunt de volgende protocollen voor gebruikersauthenticatie voor WLAN:

Geen encryptie
WEP, WPA2-PSK (AES), WPA/WPA2-PSK (TKIP/AES).

VPN-functie

VPN-client

VPN-tunneling omvat het opzetten en onderhouden van een logische netwerkverbinding (die tussenliggende hops kan bevatten). Op deze verbinding worden pakketten die zijn opgebouwd in een specifieke VPN-protocolindeling eerst ingekapseld in een ander basis- of carrierprotocol, vervolgens verzonden tussen de VPN-client en -server en ten slotte gedecapsuleerd aan de ontvangende kant.

De B311-221 ondersteunt L2TP- en PPTP-tunnelingprotocollen.

VPN Pass-Through

De B311-221 ondersteunt L2TP/PPTP/IPsec VPN pass-through voor het LAN-apparaat. Het LAN-apparaat kan een VPN-tunnel creëren naar de VPN-server.

IP Pass-Through

De LTE CPE verkrijgt het WAN IP-adres en geeft het door aan de PC (Case 1) of Router (Case 2), en dan kan de PC (Case 1) of Router (Case 2) het WAP IP-adres direct gebruiken.

IPv6 Only en IPv4v6 Dual Stack

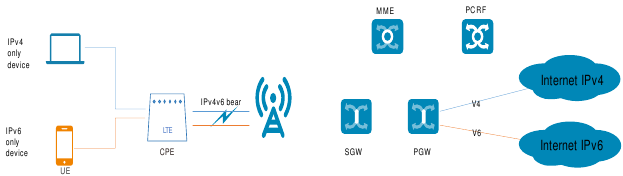

IPv4v6 Dual Stack

CPE biedt een dual stack-functie.

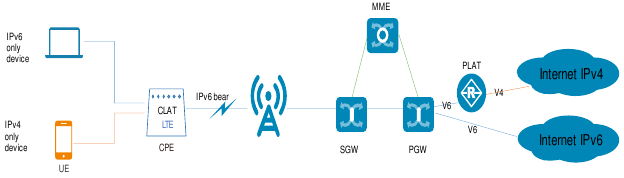

IPv6 Only (CLAT)

De LTE CPE ondersteunt IPv6 only met de transitie-oplossing CLAT voor IPv4-apparaten.

NOTE

Wanneer de IPv6 only (CLAT)-functie is ingeschakeld, kunnen NAT-gebaseerde functies (zoals DMZ/Port Forwarding/Port trigger) niet worden gebruikt.

Wanneer een IPv4-apparaat toegang heeft tot het internet, wordt de prestatie verminderd omdat pakketten moeten worden verpakt en uitgepakt. IPv6-apparaten worden echter niet beïnvloed.

Multi-APN

De B311-221 ondersteunt het opzetten en onderhouden van drie APN's. Deze drie APN-verbindingen isoleren data-, spraak- en diensten voor beheer op afstand op het netwerk van een operator.

De B311-221 ondersteunt een onafhankelijke APN voor CPE internal/VoIP/TR-069.

HiLink

Ondersteunt maximaal twee HiLink-apparaten om verbinding te maken met de B311-221 via de WPS/Hi-knop om een uitgebreid netwerk te creëren.
Ondersteunt snelle verbinding tussen een HiLink-apparaat (zoals Honor set-up boxes en Honor handsets die draaien op EMUI 5.0 en later) en de B311-221 via de WPS/Hi-knop.

Klantenbeheer

WebUI

De B311-221 ondersteunt lokale configuratie via de web UI. U kunt apparaatbeheer en netwerkconfiguratie uitvoeren om normale en stabiele prestaties te garanderen.

HUAWEI SmartHome APP

Scan de QR-code (te vinden in de Quick Start Guide en Web UI) om de HUAWEI SmartHome APP te downloaden en configureer de router vanaf uw telefoon.

Onderhoud door de operator

De B311-221 ondersteunt onderhoud door de operator via de TR-069. De operator beheert op afstand de CPE-software-update/parametersconfiguratie via TR-069.

HOTA

De B311-221 ondersteunt de HOTA-functie, waarmee gebruikers de apparaatfirmware op afstand kunnen bijwerken via de HOTA-server.

Systeemstructuur en scenariobeperkingen

Systeemarchitectuur

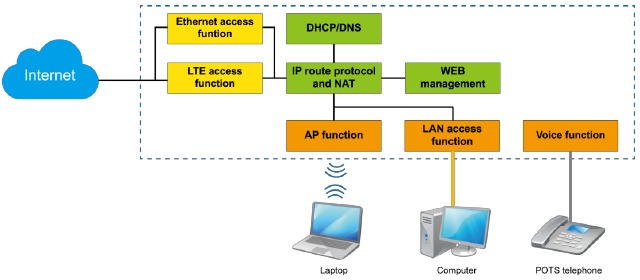

Figure 4-1 Systeemstructuur

Het volgende beschrijft de modules die in Figuur 4-1 worden getoond.

LTE-toegangsfunctie: De B311-221 past de LTE-toegangstechnologie toe aan de WAN-zijde.
LAN-toegangsfunctie: Eén 10/100/1000 Mbps high-speed Ethernet-poort wordt aan de LAN-zijde geleverd. De B311-221 biedt de switching-functie voor lokale netwerken en het delen van het breedbandnetwerk wanneer deze is aangesloten op terminalapparaten.
AP-functie: Een 802.11b/g/n-compatibele WLAN AP-interface is voorzien voor draadloze netwerken thuis. De interface is compatibel met de IEEE 802.11b/g/n-standaard en de WEP, WPA/WPA2-PSK, WPA2-PSK beveiligingsauthenticatiemechanismen.
DHCP/DNS: De DHCP-server wijst dynamisch IP-adressen toe aan pc's.
Web-based beheer: U kunt de B311-221 configureren en de configuratie van de B311-221 wijzigen en bekijken.
IP-routingprotocol en NAT: De B311-221 heeft een high-speed routingmogelijkheid. Met de ingebouwde NAT kan de B311-221, samen met LTE-terminals, flexibele breedbandtoegangsoplossingen en netwerkschema's bieden.
Spraakfunctie: De B311-221 ondersteunt spraakdiensten.

Scenariobeperkingen

De B311-221 is een draadloos breedbandtoegangsproduct voor huishoudelijk gebruik, ontworpen voor gebruik in scenario's met relatief weinig netwerktoegangsapparaten en relatief lage eisen aan de betrouwbaarheid van het netwerk, zoals woningen of kleine kantoren en thuiskantoren (SOHO's).

De B311-221 is geen product van enterprise-klasse. Het kan niet worden gebruikt door middelgrote of grote ondernemingen of in scenario's met hoge eisen aan de betrouwbaarheid van het netwerk, zoals banken, effectenagentschappen, verkeersleiding en communicatieapparaat backhaul.

De B311-221 heeft de volgende beperkingen:

Wanneer de IP Pass-Through-modus is ingeschakeld, kan de HOTA-functie niet worden gebruikt.
Wanneer de L2TP/PPTP VPN-clientfunctie is ingeschakeld, zal de throughput-prestatie vertragen.
Er kunnen in theorie maximaal 32 apparaten op het WLAN worden aangesloten; het werkelijke aantal apparaten dat kan worden aangesloten en bediend, is afhankelijk van de werkelijke omstandigheden.

Technische Referenties

Standaarden en Communicatieprotocollen

Standaarden en Communicatieprotocollen van het Product

Table 5-1 Standaarden en communicatieprotocollen van het product

Item	Description (Beschrijving)
Physical layer (Fysieke laag)	RFC894
ARP	RFC826
IP	RFC791, RFC1122, RFC1071, RFC1141, RFC1624, RFC792, RFC950, RFC1256
ICMP	RFC792, RFC950, RFC1256
TCP	RFC793
UDP	RFC768
DHCP	RFC1531, RFC1533
NAT	RFC1631, RFC2663, RFC3022, RFC3027
VoIP	RFC3261,RFC2327,RFC1889,RFC1890,RFC3550

Standaarden en Communicatieprotocollen van de Draadloze Uu-interface

Dit apparaat ondersteunt 3GPP Release 9.

Paklijst

Table 6-1 Paklijst

Description (Beschrijving)	Quantity (Hoeveelheid)	Remarks (Opmerkingen)
Wireless Gateway (Draadloze Gateway)	1	Standard (Standaard)
Power supply adapter (Voeding adapter)	1	Standard (Standaard)
Quick Start (Snelstartgids)	1	Standard (Standaard)
Ethernet cable (Ethernetkabel)	1	Optional (Optioneel)
Warranty card (Garantiekaart)	1	Optional (Optioneel)
Phone cable (Telefoonkabel)	1	Optional (Optioneel)

De HUAWEI B311-221 draadloze gateway heeft een optionele externe antenne.
