Overzicht

HUAWEI E5776s-32 Mobile WiFi (hierna te noemen de E5776s-32) is een high-speed packet access mobiele hotspot. Het is een multi-mode draadloze terminal voor SOHO (Small Office and Home Office) (Klein kantoor en thuiskantoor) en zakelijke professionals. Het ondersteunt:

LTE: FDD 2600/2100/1800/900/800 MHz
DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
EDGE/GPRS/GSM: 1900/1800/900/850 MHz

De E5776s-32 ondersteunt de volgende standaarden:

Long Term Evolution (LTE)
Dual Carrier High Speed Packet Access Plus (DC-HSPA+)
High Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS)
Enhanced Data rates for Global Evolution (EDGE)
General Packet Radio Service (GPRS)
Global System for Mobile communications (GSM)

De E5776s-32 biedt de volgende services:

High-speed LTE packet data service tot 150 Mbit/s
High-speed DC-HSPA+ packet data service tot 43.2 Mbit/s
High-speed HSPA+ packet data service tot 21.6 Mbit/s
High-speed HSPA (HSUPA/HSDPA)/UMTS packet data service tot 14.4 Mbit/s
EDGE/GPRS packet data service tot 236.8 kbit/s
Short Message Service (SMS)

U kunt de E5776s-32 verbinden met de Wi-Fi, of de E5776s-32 verbinden met de USB-interface van een computer. In het servicegebied van het LTE/DC-HSPA+/HSPA+/HSPA/UMTS of EDGE/GPRS/GSM-netwerk kunt u draadloos surfen op het internet en berichten/e-mails verzenden/ontvangen. De E5776s-32 is snel, betrouwbaar en eenvoudig te bedienen. Zo kunnen mobiele gebruikers veel nieuwe functies en diensten ervaren met de E5776s-32. Deze functies en diensten zullen een groot aantal gebruikers in staat stellen de E5776s-32 te gebruiken en de gemiddelde opbrengst per gebruiker (ARPU) van operators zal aanzienlijk stijgen.

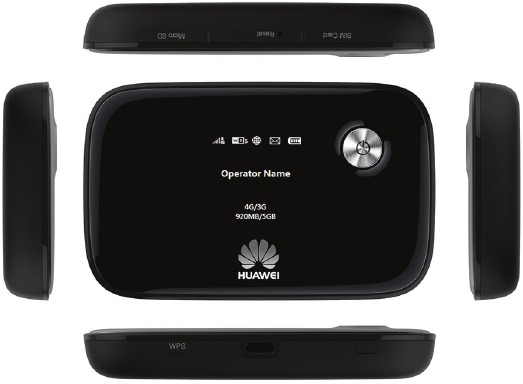

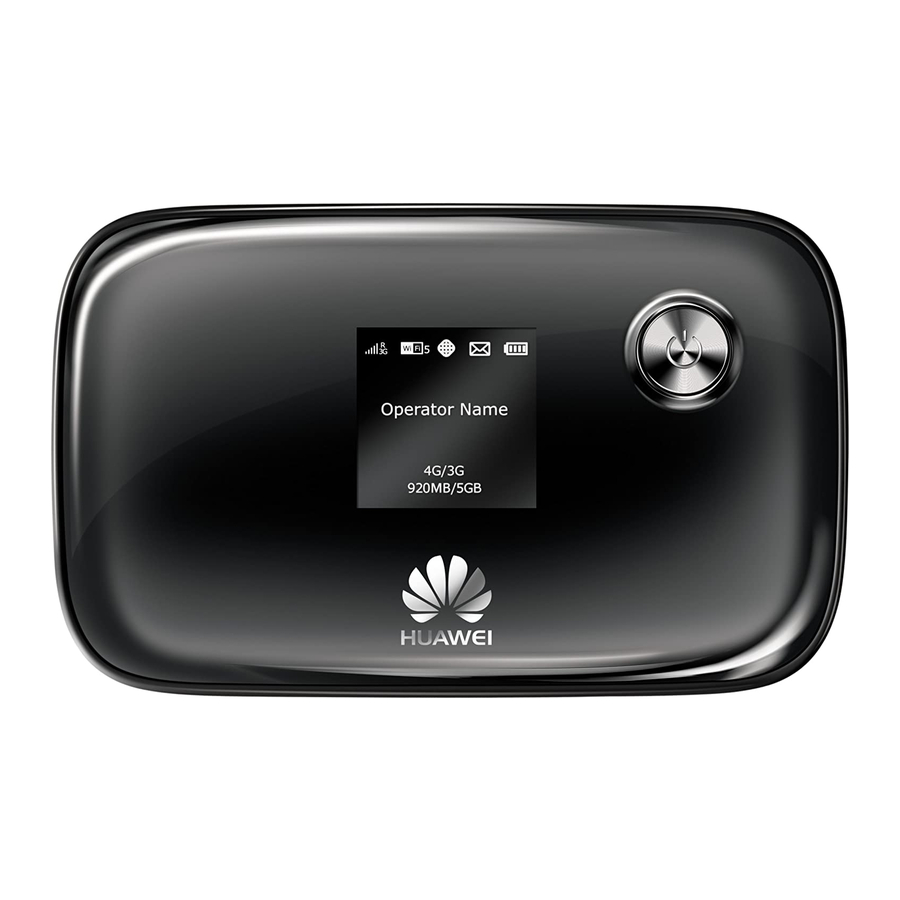

Figure 1-1 E5776s-32 profiel

Kenmerken

Belangrijkste kenmerken

De E5776s-32 ondersteunt voornamelijk de volgende functies:

LTE (DL) dataservice tot 150 Mbit/s
LTE (UL) dataservice tot 50 Mbit/s
DC-HSPA+ (DL) dataservice tot 43,2 Mbit/s
DC-HSPA+ (UL) dataservice tot 5,76 Mbit/s
HSPA+ (DL) dataservice tot 21,6 Mbit/s
HSPA+ (UL) dataservice tot 5,76 Mbit/s
HSDPA (DL) dataservice tot 14,4 Mbit/s
HSUPA (UL) dataservice tot 5,76 Mbit/s
UMTS dataservice tot 384 kbit/s
EDGE dataservice tot 236,8 kbit/s
GPRS dataservice tot 85,6 kbit/s
PS-domein dataservice gebaseerd op LTE en UMTS
SMS
Gegevens delen die zijn opgeslagen op de microSD-kaart
Wi-Fi
WPS
Snel opstarten
Plug and Play (PnP)
IPv6 /IPv4 dual stack
Huidige SSID en Wi-Fi-sleutel op het scherm weergeven
Ingebouwde DHCP-server, DNS RELAY en NAT
Online software-upgrade
Traffic statistieken
Standaard Micro USB-interface
TFT-LCD scherm
Windows XP, Windows Vista, Windows 7, MAC OS X 10.5, 10.6 en 10.7

Optionele functies

Optionele functies verwijzen naar functies die niet worden ondersteund door de standaardversie of die standaard zijn uitgeschakeld. Deze functies kunnen worden aangepast aan de eisen van de operator of klant. De optionele functies van de E5776s-32 zijn als volgt:
LTE/3G/Wi-Fi auto offload

Technische specificaties

Hardware

Tabel 2-1 Hardwarespecificaties

Item	Specificaties
Technische standaard	WAN: LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	WLAN: IEEE 802.11b/g/n
Werkfrequentie	LTE: FDD 2600/2100/1800/900/800 MHz
	DC-HSPA+/HSPA+/HSPA/UMTS: 2100/1900/900/850 MHz
	EDGE/GPRS/GSM: 1900/1800/900/850 MHz
	WLAN: 2400–2452 MHz
Intern geheugen	256 MB flash en 128 MB geheugen
Maximaal zendvermogen	LTE: Conform Power Class 3-definitie
	UMTS: Conform Power Class 3-definitie
	WLAN	802.11b: 11 dBm
		802.11g: 10 dBm
		802.11n: 8 dBm
Ontvangstgevoeligheid	LTE: Bevestig aan 3GPP-vereisten
	UMTS: Bevestig aan 3GPP-vereisten
	WLAN 802.11b: -76 dBm@11 Mbit/s
	WLAN 802.11g: -65 dBm@54 Mbit/s
	WLAN 802.11n: -64 dBm@65 Mbit/s
WLAN-snelheid	802.11b: Tot 11 Mbit/s
	802.11g: Tot 54 Mbit/s
	802.11n	HT20: Ondersteuning MCS0–MCS7; Tot 72,2 Mbit/s. Ondersteuning MCS8–MCS15; Tot 144,4 Mbit/s. HT40: Ondersteuning MCS0–MCS7; Tot 150 Mbit/s. Ondersteuning MCS8–MCS15; Tot 300 Mbit/s.
Maximaal stroomverbruik	5 W
Stroomvoorziening	AC: 100–240 V DC: 5 V, 2 A
Batterij	Type: Li (oplaadbaar en niet-verwijderbaar) Capaciteit: 3,7 V, 3000 mAh Maximale werktijd: 10 uur (afhankelijk van het netwerk) Maximale standby-tijd: 500 uur (afhankelijk van het netwerk)
Externe interfaces	USB-interface: Micro USB
	Standaard microSD-kaartinterface
	SIM-kaart: standaard 6-pins SIM-kaartinterface
	Externe hoofd diversity antenne-interface
Scherm	TFT-LCD
toetsaanslag	Aan/uit-schakelaar, WPS-schakelaar, Reset-schakelaar
Antenne	Ingebouwde LTE/UMTS/GSM hoofd diversity antenne
	Ingebouwde LTE/UMTS diversity antenne
	Ingebouwde WLAN-antenne
Afmetingen (D × B × H)	106,4 mm×66,0 mm×15,5 mm
Gewicht	< 150 g (inclusief de batterij)
Temperatuur	In bedrijf: 0℃ tot +35℃
	Opslag: -20℃ tot +60℃
Vochtigheid	5% tot 95% (niet-condenserend)

Software

Tabel 2-2 softwarespecificaties

Item	Beschrijving
SMS	Schrijven/Verzenden/Ontvangen Extra lange berichten verzenden/ontvangen Opslag: Tot 500 berichten kunnen worden opgeslagen in het interne geheugen van de E5776s-32. Nieuw bericht prompt
Netwerkverbinding instellen	APN-beheer: maken, verwijderen en bewerken. Netwerkverbinding instellen
WLAN instellen	SSID uitzenden en verbergen Open systeem en gedeelde sleutel authenticatie ASCII- en HEX-sleutels 64/128-bit WEP-encryptie 256-bit WPA-PSK en WPA2-PSK encryptie TKIP en AES encryptie algoritme TKIP en AES geïntegreerd encryptie algoritme Automatische aanpassing van ratio's STA-status weergeven Wi-Fi automatisch uitschakelen WLAN MAC-filter
Firewall instellen	Firewall Switch (Firewall schakelaar) LAN IP Filter (LAN IP-filter) Virtual Server (Virtuele server) DMZ Service (DMZ-service) UPnP Service (UPnP-service) WAN Ping block (WAN Ping blokkeren)
NAT instellen	CONE NAT Symmetric NAT (Symmetrische NAT) VPN passthrough
DHCP instellen	DHCP-server in- en uitschakelen Adrespool van de DHCP-server instellen DHCP lease time instellen
Software installatie	Automatische installatie (PnP)
LTE/3G/Wi-Fi auto offload (optioneel)	Toegang tot WAN via LTE/3G of Wi-Fi Automatische offload tussen LTE/3G en Wi-Fi
IPv6/IPv4 dual stack	DHCPv6/v4 server en client DNSv6/v4 server en client IPv6/v4 WAN-adres weergeven
Overige	Netwerkverbindingsinstellingen: Automatische netwerkselectie en -registratie Handmatige netwerkselectie en -registratie
	Netwerkstatusweergave: signaal, operatornaam, systeemmodus, enzovoort.
	Selectie van netwerkverbindingstypes, bijvoorbeeld: LTE Only (Alleen LTE) 3G Only (Alleen 3G) Auto
	PIN-beheer: PIN activeren/deactiveren, PIN-vergrendeling, PIN wijzigen, deblokkeren met behulp van de PUK.
Systeem vereisten	Windows XP, Windows Vista, Windows 7 Mac OS X 10.5, 10.6 en 10.7 Het hardwaresysteem van uw computer moet voldoen aan de aanbevolen systeemvereisten voor de geïnstalleerde versie van het besturingssysteem of deze overschrijden

Services en applicaties

Data Service

Draadloos modem

De E5776s-32 kan worden gebruikt als een draadloos modem wanneer de Wi-Fi is ingeschakeld. U kunt direct de standaardinstellingen gebruiken (of APN configureren op de E5776s-32 WEB-pagina) en een draadloze netwerkverbinding tot stand brengen. Dan kunt u toegang krijgen tot het internet.

Maximaal tien draadloze gebruikers kunnen tegelijkertijd toegang krijgen tot de E5776s-32. U kunt de WLAN instellen met de access point (AP)-functie.

Figure 3-1 Multi-device toegang via Wi-Fi

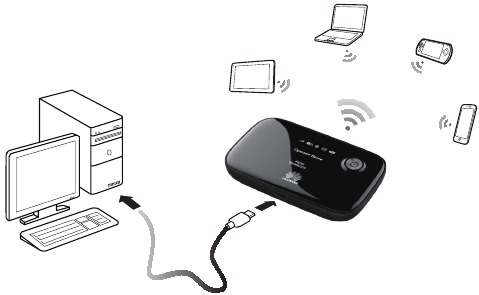

Figure 3-2 Multi-device toegang via Wi-Fi en USB tegelijkertijd

USB-modem

Nadat u de E5776s-32 en PC met een USB-datakabel hebt verbonden, wordt het E5776s-32-stuurprogramma automatisch op de PC geïnstalleerd en wordt de snelkoppeling van de webpagina weergegeven op de PC-desktops. U kunt direct de standaardinstellingen gebruiken (of APN configureren op de E5776s-32 WEB-pagina) en een netwerkverbinding tot stand brengen. Vervolgens kunt u E-mail verzenden of ontvangen, toegang krijgen tot het netwerk via een draadloze verbinding en bestanden downloaden via draadloze datakanalen.

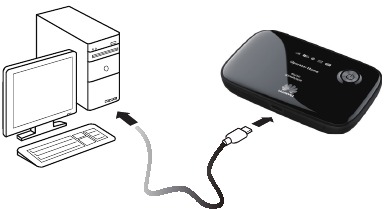

Figure 3-3 One-device toegang via USB

LTE/3G/Wi-Fi Auto Offload (Optioneel)

Met de E5776S-32 kunt u toegang krijgen tot internet via LTE/3G of Wi-Fi. Wanneer u de E5776S-32 gebruikt in gebieden met een Wi-Fi-hotspot, bijvoorbeeld een luchthaven, een café, een hotel of uw huis, schakelt de E5776S-32 automatisch over naar een Wi-Fi-verbinding, waardoor u LTE/3G-netwerkverkeerskosten bespaart.

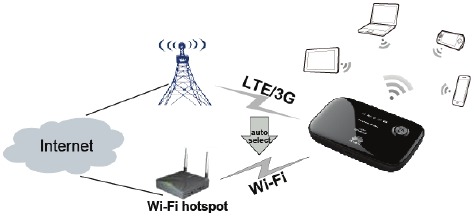

Figure 3-4 LTE/3G/Wi-Fi auto offload

SMS

De E5776s-32 ondersteunt het schrijven/verzenden/ontvangen van berichten. U kunt berichten beheren via de WEB-pagina, zoals een inbox, een outbox en een concept.

Nadat de microSD-kaart is geplaatst, kunt u gegevens op de kaart opslaan of de webbeheerpagina gebruiken om gegevens te delen die op de kaart zijn opgeslagen.

Systeemarchitectuur

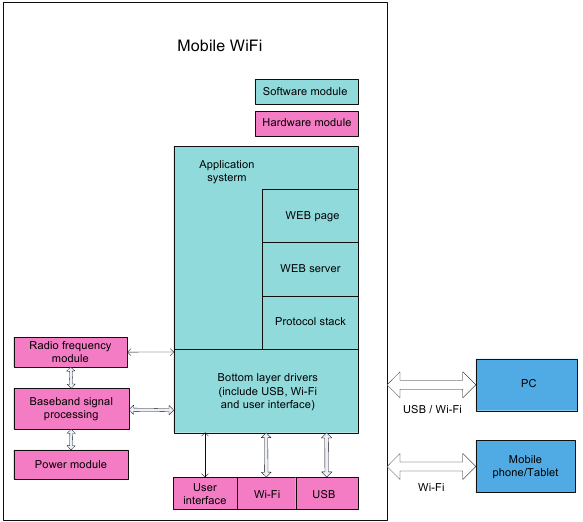

Figure 4-1 Systeemarchitectuur

Functionele modules

Radiofrequentiemodule: het verzendt/ontvangt radiosignalen en moduleert/demoduleert de radiofrequentie (RF)-signalen en basisbandsignalen
Basisbandsignaalverwerking: het verwerkt LTE/DC-HSPA+/HSPA+/UMTS/ EDGE/GPRS/GSM-basisband digitale signalen, waaronder:

Moduleren/Demoduleren
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM-basisbandsignalen
Encoderen/Decoderen LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM-kanaal

Bottom layer driver: het stuurt randapparatuur aan, waaronder een USB-apparaat, Wi-Fi-apparaten, een scherm, knoppen, een SIM-kaart en een microSD-kaart.
Protocol stack system: het verwerkt protocollen van
LTE/DC-HSPA+/HSPA+/UMTS/EDGE/GPRS/GSM en TCP/IP.
Application system: het biedt een managementsysteem, waaronder SMS, PS-domeinservice, Wi-Fi-configuratie, netwerkservice, WEB-service en WEB-pagina. De gebruiker kan beheerparameters instellen via de WEB-pagina.
User interface: het biedt interactie tussen mens en computer, waaronder een scherm en knoppen.

Paklijst

Dit hoofdstuk beschrijft de items die in de verpakking van de E5776s-32 zitten.

Table 5-1 Paklijst van de E5776s-32

Item	Aantal	Opmerkingen
Mobile WiFi	1	Standaard
Oplaadbare batterij (niet verwijderbaar, 3000 mAh)	1	Standaard
USB Cable	1	Standaard
Quick Start	1	Standaard
Safety Information	1	Standaard
Power Adapter	1	Standaard
Warranty Card	1	Optioneel

Afkortingen en acroniemen

3G	De derde generatie
AES	Advanced Encryption Standard
APN	access point name
ARPU	average revenue per user
ASCII	American Standard Code for Information Interchange
DC-HSPA+	Dual Carrier High Speed Packet Access Plus
DHCP	Dynamic Host Configuration Protocol
DMZ	demilitarized zone
DNS	Domain Name Server
EDGE	Enhanced Data Rates for GSM Evolution
FDD	frequency division duplex
GPRS	General Packet Radio Service
GSM	Global System for Mobile Communications
HSPA+	High Speed Packet Access Plus
HSUPA	High Speed Uplink Packet Access
HSDPA	High Speed Downlink Packet Access
IEEE	Institute of Electrical and Electronics Engineers
IP	Internet Protocol
LCD	Liquid Crystal Display
LTE	Long Term Evolution
MAC	Medium Access Control
Modem	Modulator Demodulator
NAT	Network Address Translation
OS	Operating System
PC	personal computer
PIN	personal identification number
PnP	Plug and Play
PS	packet switched
PUK	PIN unblocking key
SIM	subscriber identity module
SMS	short messaging service
SOHO	small office home office
SSID	Service Set Identifier
TFT	Thin Film Transistor
TKIP	Temporal Key Integrity Protocol
UMTS	Universal Mobile Telecommunications System
UPnP	Universal Plug and Play
USB	Universal Serial Bus
WAN	wireless area network
WEP	wired equivalent privacy
Wi-Fi	Wireless Fidelity
WLAN	wireless local area network
WPA	Wi-Fi Protected Access

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Huawei E5776S-32 V100R001 Mobile Wi-Fi Manual
