Productoverzicht

De HUAWEI B525s-23a LTE CPE (B525s-23a voor kort) is een draadloze gateway die LTE en high-speed Ethernet uplink-toegang integreert, waardoor gebruikers flexibele en gevarieerde datatoegang en spraakdiensten krijgen.

LET OP
De frequentiebanden van het product zijn als volgt.

B525s-23a ondersteuning:

LTE: B1/3/7/8/20/32/38
FDD: 2100 MHz/1800 MHz/2600 MHz/ 900 MHz/800 MHz/1500 MHz/
TDD: 2600 MHz
Intra-band aaneengesloten: B3+B3, B7+B7, B38+B38
Inter-band: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
DC-HSPA+/HSPA+/HSPA/UMTS:Band 1/8 2100MHz/900MHz
EDGE/GPRS/GSM:Band 2/3/5/8 1900MHz/1800MHz/850MHz/900MHz

De B525s-23a ondersteunt de volgende standaarden:

LTE(Long Term Evolution)
DC-HSPA+(Dual Carrier High Speed Packet Access Plus)
HSPA+(High Speed Packet Access Plus)
HSUPA(High Speed Uplink Packet Access)
HSDPA(High Speed Downlink Packet Access)
UMTS(Universal Mobile Telecommunications System)
EDGE(Enhanced Data Rates for Global Evolution)
GPRS(General Packet Radio Service)
GSM(Global System for Mobile Communications)

De B525s-23a ondersteunt bekabelde en draadloze netwerktoegang en biedt data routing service.

De B525s-23a biedt de volgende services:

Data service
Voice service
SMS
Security service
Lokale onderhoudsmanagement functie

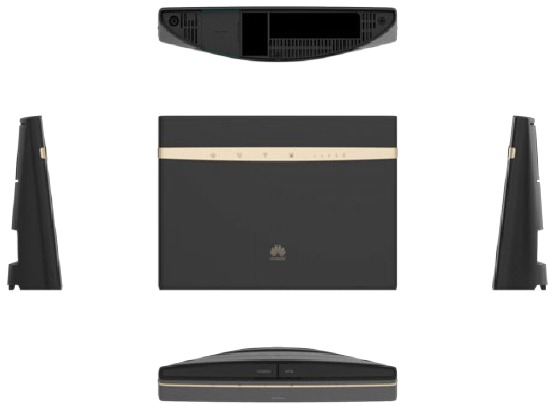

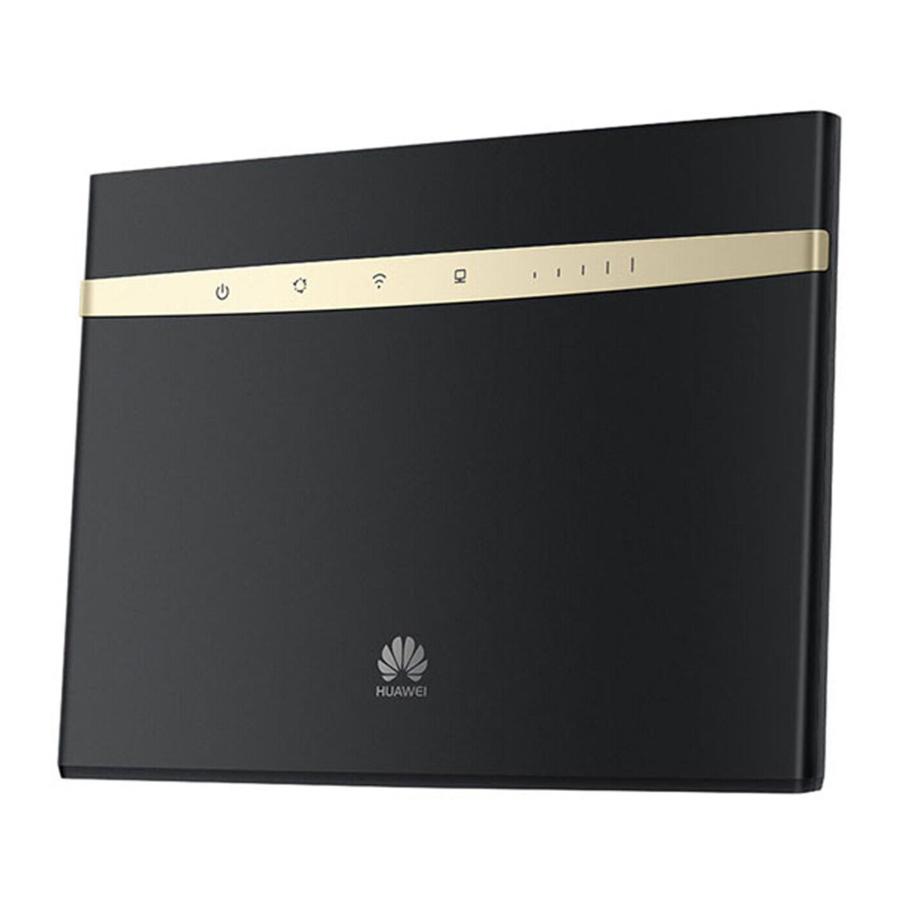

Figure 1-1 B525s-23a uiterlijk

Functies

De B525s-23a ondersteunt voornamelijk de volgende functies:

Toegang tot LTE draadloze netwerken
Toegang tot Gigabit Ethernet-netwerken
High-speed datatoegang
- LTE FDD: DL 300 Mbit/s, UL 50 Mbit/s
- LTE TDD: DL 220 Mbit/s, UL 10 Mbit/s
- DC-HSPA+: DL 42 Mbit/s, UL 5.76 Mbit/s
- HSPA+: DL 21 Mbit/s (64QAM) / 28 Mbit/s (MIMO), UL 5.76 Mbit/s
- HSPA: DL 14.4 Mbit/s, UL 5.76 Mbit/s
- WCDMA PS: 384 kbit/s
- EDGE: DL 296 kbit/s, UL 236.8 kbit/s
- GPRS: 85.6 kbit/s z Voldoet aan draadloze 802.11b/g/n standaarden met datasnelheden tot 300 Mbit/s
Voldoet aan draadloze 802.11a/ac standaarden met datasnelheden tot 1300 Mbit/s
SMS
IPv4 /IPv6 dual stack
Compatibiliteit met RJ11 telefoonpoorten; kan worden ingesteld op Voice over Internet Protocol (VoIP) voice mode of Circuit Switch (CS) voice mode
Externe LTE antenne poort
Ondersteuning voor HUAWEI HiLink App
WPS 2.0 z HOTA updates
Ingebouwde DHCP Server, DNS RELAY en NAT
Security services. Biedt onmiddellijke bescherming om potentiële beveiligingsrisico's en inbraakpogingen te blokkeren
Windows 7, Windows 8, Windows 8.1, Windows 10 (ondersteunt geen Windows RT), MAC OS X 10.7, 10.8, 10.9 en 10.10 met de laatste upgrades
Gebruiksvriendelijk ontwerp van LED indicator. Gemakkelijk om de status van de apparatuur te observeren.

Technische specificaties

Hardware specificaties

Tabel 3-1 Technische specificaties van de B525s-23a hoofdeenheid

Item	Beschrijving
Technische standaard	WAN	LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	LAN	IEEE 802.3/802.3u
	WLAN	IEEE 802.11a/b/g/n/ac
Werkfrequentieband	LTE		B525s-23a ondersteuning: LTE: B1/3/7/8/20/32/38 FDD: 2100 MHz/1800 MHz/2600 MHz/900 MHz/800 MHz/1500 MHz/ TDD: 2600 MHz Intra-band aaneengesloten: B3+B3, B7+B7,B38+B38 Inter-band: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
	DC-HSPA+/HSPA+/ HSPA/UMTS		Band 1/8 2100 MHz /900 MHz
	EDGE/GPRS/GSM		Band 2/3/5/8 1900 MHz/1800 MHz/850 MHz/900 MHz
	WLAN		2.4GHz 2.402 GHz~2.472 GHz 5GHz 5.150GHz~5.350GHz & 5.470GHz~5.725GHz
Externe poort	Eén voedingsadapterpoort z Drie LAN-poorten (RJ45) z Eén LAN/WAN-poort (RJ45) z Eén telefoonpoort (RJ11) z Twee externe LTE-antennepoorten (SMA-J1.5) z Eén micro-SIM-kaartsleuf Eén USB 2.0-poort (ondersteunt maximaal 500mA stroom)
Antenne	Ingebouwde LTE/UMTS/GSM primaire antenne Ingebouwde LTE/UMTS secundaire antenne Ingebouwde WLAN 2.4G antenne Ingebouwde WLAN 5G antenne
Indicator	Eén stroomindicator Eén internetstatusindicator Eén WLAN/WPS-indicator Eén LAN-indicator Eén groep signaalsterkte-indicatoren
Knop	Eén aan- of uit-schakelaar (Power ON or OFF switch) Eén WPS-knop (WPS button) Eén resetknop (Reset button)
Maximaal zendvermogen	LTE	Voldoet aan 3GPP Power Class 3 Definition
	WLAN	2.4G	802.11b 16 dBm
			802.11g 17 dBm
			802.11n 17 dBm
		5G	Lage band 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Middenband 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Hoge band 802.11a 21 dBm 802.11n 21 dBm 802.11ac 21 dBm
Ontvangstgevoeligheid	LTE	Voldoet aan 3GPP Definition
	UMTS	Voldoet aan 3GPP Definition
	GSM	-104 dBm
	WLAN	802.11a:-71 dBm(54 Mbit/s)
		802.11b:-85 dBm(11 Mbit/s)
		802.11g:-71 dBm(54 Mbit/s)
		802.11n:-69 dBm(65 Mbit/s)
		802.11ac:-65 dBm(78 Mbit/s)
Stroomverbruik	< 20W
AC/DC voeding	AC: 100 V - 240 V DC: 12 V/2 A
Afmetingen (Maximum)	226mm × 163mm × 52mm
Gewicht	Ongeveer 370g (exclusief de voedingsadapter)
Temperatuur	Werktemperatuur: 0°C tot 40°C Opslagtemperatuur: -20°C tot +70°C
Vochtigheid	5% - 95%

Antenne- en radiofrequentie specificaties

Tabel 3-2 LTE hoofd diversiteit antenne specificaties

Item	Beschrijving
Frequentie	703 MHz~960 MHz /1452 MHz~1496 MHz /1710 MHz~2690 MHz
Ingangsimpedantie	50 Ω
Staande golfverhouding	< 3
Efficiëntie	≥ -4dB@703MHz~960MHz ≥-4 dB@1452 MHz~1496 MHz
H zijdelingse versterking	≥ 1dBi
Polarisatie	Lineaire polarisatie

Tabel 3-3 WLAN 2.4 GHz antenne specificaties

Item	Beschrijving
Frequentie	2.401 GHz~2.495 GHz
Ingangsimpedantie	50 Ω
Staande golfverhouding	< 2
Efficiëntie	≥ -3dB
H zijdelingse versterking	≥ 1dBi
Polarisatie	Lineaire polarisatie

Tabel 3-4 WLAN 5 GHz antenne specificaties

Item	Beschrijving
Frequentie	5.15-5.35GHz / 5.47-5.725GHz
Ingangsimpedantie	50 Ω
Staande golfverhouding	<2
Efficiëntie	≥ -3dB
H zijdelingse versterking	≥ 1dBi
Polarisatie	Lineaire polarisatie

Tabel 3-5 Externe antenne specificaties

OPMERKING

De externe antenne is een optioneel accessoire. Signalen kunnen zwak zijn in sommige gebieden; dus u kunt kiezen of u de externe antenne wilt gebruiken.
De externe antenne kan alleen binnenshuis worden gebruikt. Zet hem bij het raam bij gebruik om een beter signaal te krijgen.
Vermijd onweer tijdens gebruik.

Item	Beschrijving
Technische standaard	LTE/DC-HSPA+/HSPA+/HSPA/WCDMA/EDGE/GPRS/GSM
Frequentie	703 MHz - 960 MHz 1452 MHz~1496 MHz 1710 MHz - 2690 MHz
Ingangsimpedantie	50 Ω
Staande golfverhouding	< 3
H zijdelingse versterking	≥ 3 dBi (horizontaal niveau)
Polarisatie	Lineaire polarisatie
Interface standaard	SMA-J1.5

Software specificaties

Tabel 3-6 Software specificaties

Item	Beschrijving
Gateway	Ondersteunt de standaardroute: 0.0.0.0.
	Ondersteunt het standaard gateway-adres: 192.168.8.1.
	Ondersteunt het Address Resolution Protocol (ARP).
	Ondersteunt het Internet Control Message Protocol (ICMP).
	Ondersteunt de domain name service (DNS).
	NAT	Ondersteunt NAT en Network Address and Port Translation (NAPT), wat voldoet aan RFC2663, RFC3022, en RFC3027.
		Ondersteunt CONE NAT.
		Ondersteunt gefragmenteerde berichtidentificatie tijdens gemeenschappelijke NAT.
	DHCP-server	Schakelt de DHCP-server in en uit (Enables and disables the DHCP server).
		Configureert DHCP-server adres pools.
		Stelt de lease tijd in (Sets the lease time).
VPN-client	Ondersteunt L2TP VPN-client (wanneer de L2TP vpn-clientfunctie is ingeschakeld, zal de doorvoerprestatie vertragen, de maximale snelheid kan oplopen tot 50 Mbps (afhankelijk van de netwerkomgeving).) (Support L2TP VPN client (When L2TP vpn client function is enabled, the throughput performance will slow down, the maximum speed can up to 50Mbps (dependent on network environment).)
SMS	Schrijven/Verzenden/Ontvangen (Writing/Sending/Receiving)
	Schrijven/Verzenden/Ontvangen extra lange berichten (Writing/Sending/Receiving extra-long messages)
Voice(optioneel)	VoIP	Ondersteunt het Session Initiation Protocol (SIP).
		Ondersteunt G.711a/G.711u/G.726 (-24/-32)/G.722 voor codering en decodering.
	CS voice	Ondersteunt CS voice communicatie via UMTS- en GSM-netwerken.
		Ondersteunt de circuit switched fallback (CSFB).
Firewall	Schakelt de firewall in en uit (Enables and disables the firewall).
	Filtert LAN MAC-adressen.
	Filtert LAN IP-adressen.
	Filtert URL's.
	Ondersteunt demilitarized zone (DMZ).
	Ondersteunt Universal Plug and Play (UPnP).
	Ondersteunt Application Level Gateway (ALG).
WLAN	Zendt en verbergt service set identifiers (SSID's).
	Voldoet aan IEEE 802.11 a/b/g/n/ac.
	Ondersteunt WPS
	Authenticatie	Ondersteunt OpenSystem authenticatie.
		Ondersteunt encryptie met behulp van wired equivalent privacy (WEP), Wi-Fi protected access preshared key (WPA /WPA2-PSK), en WPA2-PSK authenticatie.
		Ondersteunt het Advanced Encryption Standard (AES) encryptie algoritme.
		Ondersteunt het TKIP en AES hybride encryptie algoritme.
	MAC-adres authenticatie	Ondersteunt de MAC-adres authenticatie whitelist.
		Ondersteunt de MAC-adres authenticatie blacklist.
		Ondersteunt maximaal 10 MAC-adres vermeldingen.
	Ondersteunt automatische transmissiesnelheid aanpassing.
	Station management	Ondersteunt station status queries.
		Ondersteunt maximaal 32+32 verbonden stations.
IPv6/IPv4 dual stack	DHCPv6/v4 server en client
	DNSv6/v4 server en client
	Toon IPv6/v4 WAN-adres (Display IPv6/v4 WAN address)
HUAWEI HiLink App	Bekijk het dataverkeer gebruik en SMS (View the data traffic usage and SMS).
	Beheer de verbonden apparaten (Manage the connected devices).
	Wijzig CPE's SSID en wachtwoord (Change CPE's SSID and password).
Systeemvereisten	Besturingssysteem: Windows 7, Windows 8, Windows 8.1, Windows 10 (ondersteunt geen Windows RT), MAC OS X 10.7, 10.8, 10.9 en 10.10 met de nieuwste upgrades
	Hardware configuratie: voldoet aan de configuratievereisten van het besturingssysteem.

Services en applicaties

Data Services

De B525s-23a heeft toegang tot het internet via mobiele netwerken en Ethernet-netwerken. Door verbinding te maken met de B525s-23a via Wi-Fi of een netwerkkabel, kunnen gebruikers toegang krijgen tot snelle internetdiensten en een local area network (LAN) opzetten.

Toegang tot het internet via een mobiel netwerk (LTE/UMTS/GSM)

De B525s-23a heeft toegang tot het internet via mobiele netwerken.

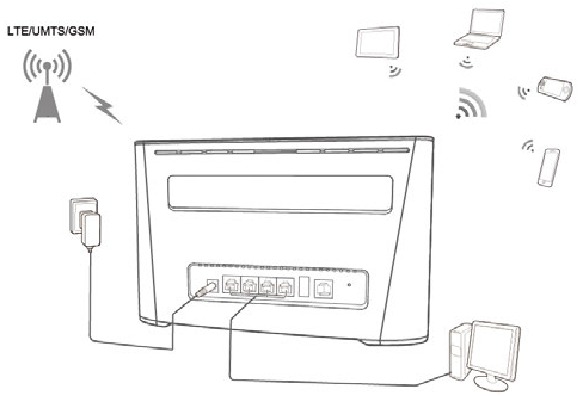

Figure 4-1Toegang tot het internet via een mobiel netwerk

Toegang tot het internet via een Ethernet-netwerk

Sluit de LAN/WAN-poort van de B525s-23a aan op een aan de muur gemonteerde Ethernet-poort met behulp van een netwerkkabel.

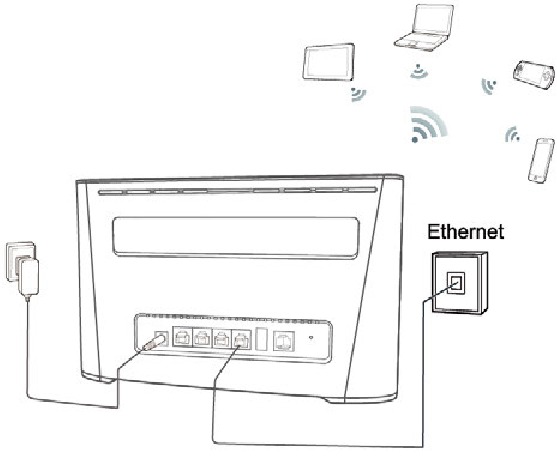

Figure 4-2 Toegang tot het internet via een Ethernet-netwerk

Voice Services

De B525s-23a biedt één telefoonaansluiting die kan worden aangesloten op telefoons om te bellen.

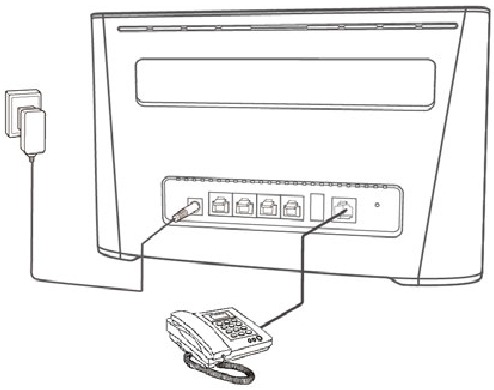

Figure 4-3 Telefoons aansluiten op de B525s-23a

SMS

De B525s-23a ondersteunt het schrijven/verzenden/ontvangen van berichten en het verzenden naar groepen (tot 50 contacten tegelijk). U kunt berichten beheren via de webpagina, zoals inbox, outbox, concept.

Beveiligingsdienst

De B525s-23a ondersteunt verschillende beveiligingsfuncties, zoals de firewall, gebruikersauthenticatie en PIN-bescherming, om gebruikers te beschermen tegen beveiligingsrisico's van internet wanneer gebruikers gebruik maken van netwerkdiensten.

Lokaal beheer en onderhoud

De B525s-23a ondersteunt lokale configuratie via de webpagina. U kunt apparaatbeheer, netwerkconfiguratie realiseren en zorgen voor normale en stabiele prestaties.

Systeemstructuur

Systeemarchitectuurdiagram

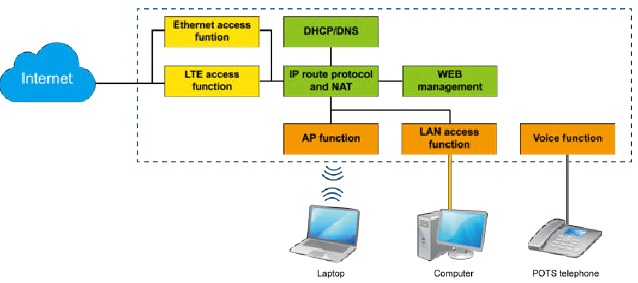

Figure 5-1 Systeemarchitectuur

Functionele Modules

Mobiele netwerktoegang: De B525s-23a gebruikt de LTE/UMTS/GSM-toegangstechnologie aan de WAN-zijde en heeft toegang tot het draadloze breedbandpakket.
WLAN AP-functie: 802.11 a/b/g/n/ac-compatibele WLAN AP-interface wordt geleverd, gebruikt voor draadloze netwerken thuis. De interface is compatibel met de IEEE 802.11 a/b/g/n/ac-standaard en de WPA/WPA2-PSK/WPA2-PSK/WEP-beveiligingsauthenticatie.
DHCP/DNS: De DHCP-server wijst dynamisch IP-adressen toe aan pc's. De DNS ontleedt domeinnamen.
Webbeheer: U kunt de configuratie-informatie van de B525s-23a configureren, wijzigen en opvragen.
Routing en NAT: Snelle routingmogelijkheden. Met de ingebouwde NAT kan de B525s-23a, samen met draadloze breedbandpakketgebaseerde netwerkapparaten, flexibele breedbandtoegangsoplossingen en netwerkschema's bieden.

Paklijst

Table 6-1 Paklijst

Omschrijving	Hoeveelheid	Opmerkingen
Draadloze Gateway	1	Standaard
Voedingsadapter	1	Standaard
Snelstartgids	1	Standaard
Ethernetkabel	1	Standaard
Garantiekaart	1	Optioneel
Telefoonkabel	1	Optioneel

HUAWEI B525s-23a draadloze gateway biedt ook een externe antenne als optie om te kiezen.

Afkortingen

A
AC	Alternating Current (Wisselstroom)
ARP	Address Resolution Protocol
AP	Access Point (Toegangspunt)
APN	Access Point Name
C
CPE	Customer Premises Equipment
CS	Circuit Switch
CSFB	Circuit Switched Fallback
D
DHCP	Dynamic Host Configuration Protocol
DL	Downlink
DNS	Domain Name Server
G
GE	Gigabit Ethernet
H
HSPA	High Speed Packet Access
HSPA+	High Speed Packet Access Plus
HSDPA	High Speed Downlink Packet Access
HSUPA	High Speed Uplink Packet Access
I
IP	Internet Protocol
ICMP	Internet Control Message Protocol
L
LAN	Local Area Network (Lokaal netwerk)
LED	Light Emitting Diode (Lichtgevende diode)
LTE	Long Term Evolution
M
MCS	Modulation and Coding Scheme
N
NAT	Network Address Translation
P
POTS	Plain Old Telephone Service
T
TKIP	Temporal Key Integrity Protocol
U
UMTS	Universal Mobile Telecommunications System
UL	Uplink
V
VoIP	Voice over Internet Protocol
W
WAN	Wide Area Network (Groot gebiedsnetwerk)
WLAN	Wireless Local Area Network (Draadloos lokaal netwerk)
WCDMA	Wideband Code Division Multiple Access
Wi-Fi	Wireless Fidelity
