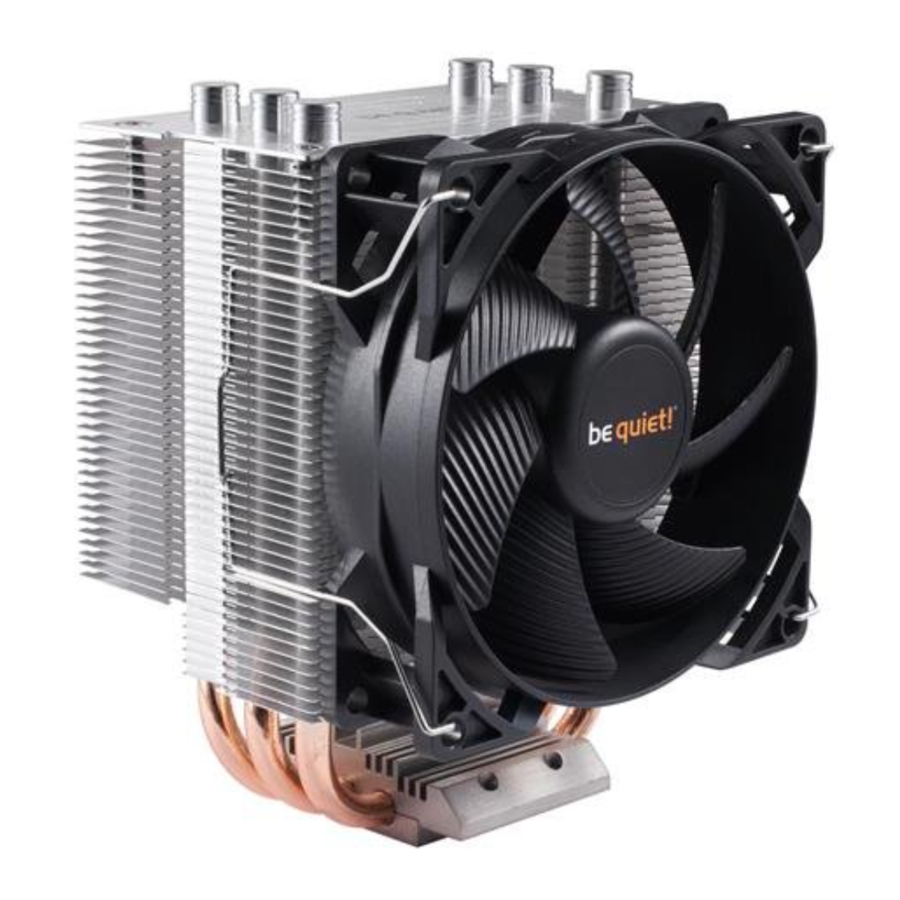

BE QUIET! PURE ROCK SLIM Handleiding

Inhoud

Inleiding

Hartelijk dank voor uw aankoop van een be quiet! product. De volgende instructies leiden u door het installatieproces. Als u installatieproblemen ondervindt, neem dan gerust contact op met onze klantenservice via service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid aanvaardt voor schade veroorzaakt door compatibiliteitsproblemen.

LEVERINGSOMVANG

Naam onderdeel Hoeveelheid
Pure Rock Slim CPU-koeler be 1
92mm ventilator 1
AMD montageklem 1
Ventilatorclips 2

Intel LGA 1150 / 1151 / 1155 / 1156

De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock Slim CPU-koeler (1), 1x 92mm ventilator (2), 2x ventilatorclips (4)

  1. De CPU-koeler monteren
    De beschermende afdekking aan de onderkant van de koeler moet worden verwijderd voordat deze op de CPU wordt geïnstalleerd.
    De CPU-koeler monteren - Methode 1 - Stap 1
  2. Plaats de koelerunit (1) op de CPU.
    De CPU-koeler monteren - Methode 1 - Stap 2 - Plaats de koeler
  3. Om de be quiet! Pure Rock Slim te installeren, drukt u de push-pins in de bijbehorende sockets.
    Om de koelerunit (1) te verwijderen, draait u eerst de Intel push-pins tegen de klok in en tilt u ze vervolgens op.
    De CPU-koeler monteren - Methode 1 - Stap 3

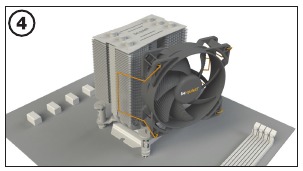

  4. Maak de 92mm ventilator (2) vast aan de koelerunit (1) met behulp van de ventilatorclips (4). Sluit de ventilator aan op het PWM-signaal van het moederbord.
    Om de koelerunit (2) te verwijderen, draait u eerst de Intel push-pins tegen de klok in en tilt u ze vervolgens op.
    De CPU-koeler monteren - Methode 1 - Stap 4

AMD AM2(+) / AM3(+) / AM4 / FM1 / FM2(+)

De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock Slim CPU-koeler (1), 1x 92mm ventilator (2), 1x AMD montageklem (3), 2x ventilatorclips (4)

  1. De CPU-koeler monteren
    Om de CPU-koelerunit (1) op een AMD-moederbord te monteren, verwijdert u eerst de voorgemonteerde Intel push-pin montage door de verzonken M3x3-schroeven aan de onderkant los te schroeven.
    De CPU-koeler monteren - Methode 2 - Stap 1
  2. De beschermende afdekking aan de onderkant van de koeler moet worden verwijderd voordat deze op de CPU wordt geïnstalleerd.
    De CPU-koeler monteren - Methode 2 - Stap 2

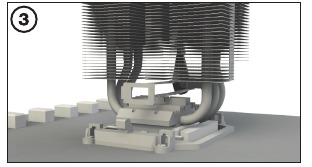

  3. Leid de AMD montageklem (3) door het koellichaam en plaats deze over het midden van de vergrendelingsgeleider.
    De CPU-koeler monteren - Methode 2 - Stap 3

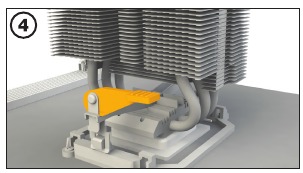

  4. Klik vervolgens de AMD montageklem (3) op de AMD retentiemodule en draai aan de hendel.
    De CPU-koeler monteren - Methode 2 - Stap 4

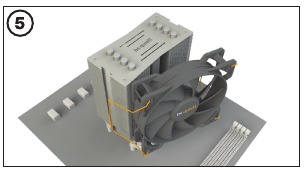

  5. Maak de 92mm ventilator (2) vast aan de koelerunit (1) met behulp van ventilatorclips (4). Sluit de ventilator aan op het PWM-signaal van het moederbord.
    Wanneer u de ventilator (2) demonteert, duwt u de inkepingen van de ventilatorclips (4) weg van de ventilator.
    De CPU-koeler monteren - Methode 2 - Stap 5
