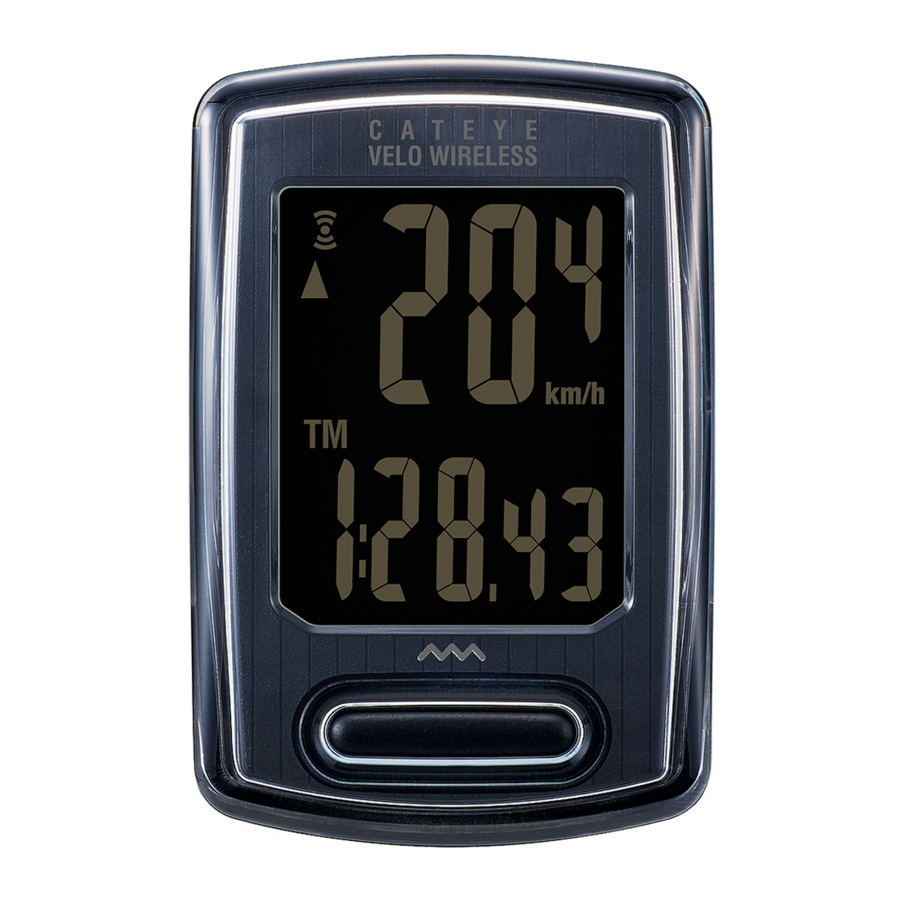

Cateye VELO WIRELESS CC-VT230W - Cyclocomputer Handleiding

De computer monteren

De beugel monteren

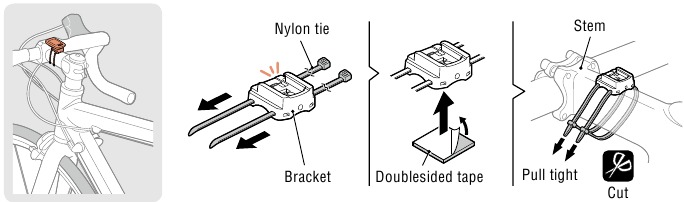

• Montage op de stuurpen

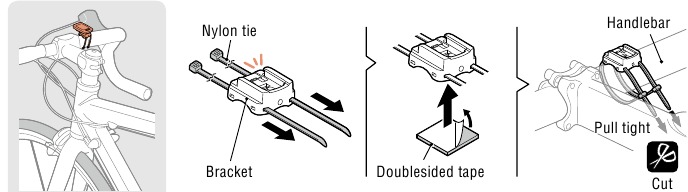

• Montage op het stuur


Wanneer u de beugel op een stuur monteert, past u de hoek van de beugel zo aan dat de achterkant van de computer naar de snelheidssensor wijst wanneer de computer is bevestigd.

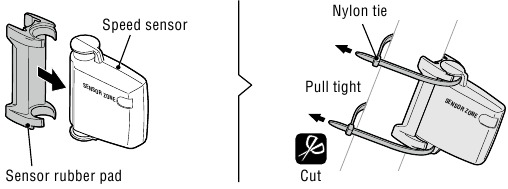

De snelheidssensor monteren

• Montage op de rechter voorvork


• Montage op de linker voorvork


Monteer de snelheidssensor op een positie waar de afstand van de computer tot de snelheidssensor binnen het signaalbereik ligt.

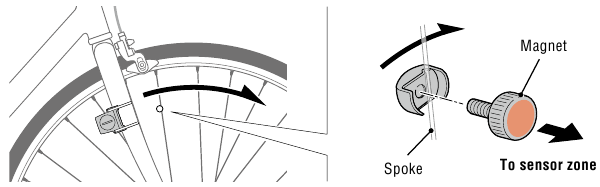

De magneet monteren

De snelheidssensor en de magneet afstellen

De magneet passeert door de snelheidssensorzone.

De afstand tussen de snelheidssensor en de magneet is maximaal 5 mm (3/16").

* De magneet kan op elke positie op de spaak worden gemonteerd, zolang aan de bevestigingsvoorwaarden is voldaan.

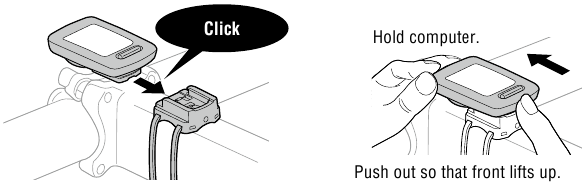

Computer bevestigen/losmaken

Test de werking

Nadat u de computer hebt bevestigd, draait u voorzichtig aan het voorwiel om te controleren of de huidige snelheid op de computer wordt weergegeven.
Als de snelheid niet wordt weergegeven, raadpleegt u de bevestigingsvoorwaarden in stappen 1, 2 en 4 opnieuw.

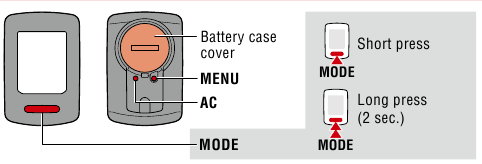

De computer instellen

Wanneer u de computer voor het eerst gebruikt of deze terugzet naar de fabrieksinstellingen, wist u alle computergegevens volgens de onderstaande procedure.

Alle gegevens wissen

Druk op de AC-knop aan de achterkant van de computer.

* Alle gegevens worden verwijderd en de computer wordt teruggezet naar de fabrieksinstellingen.

Selecteer de meeteenheid.

Selecteer "km/h" of "mph".

Selecteer de bandenmaat.

Eenvoudige instelling:
Wanneer op MODE wordt gedrukt, verschijnt 26"→ 700C → 27"→ 27.5"→ 29"→ 205 [ ] → 16"→ 18"→ 20"→ 22"→ 24" en 26" in deze volgorde. Selecteer de bandenmaat (inch) van uw fiets.

Geavanceerde instellingen

(Voor een nauwkeurigere meting):
Geef 205[ ] weer op het scherm en houd MODE ingedrukt om de bandenmaat van uw fiets in cm in te voeren. Door op MODE te drukken, verandert de waarde en door MODE ingedrukt te houden, gaat u naar het volgende cijfer.
* Zie "Bandenomtrek" voor meer informatie over de bandenomtrek.

De klok instellen

Telkens wanneer de MODE-knop wordt ingedrukt en vastgehouden, schakelen de instellingen van de tijdweergavemodus naar uren en naar minuten.
* Wanneer 12h is geselecteerd, wordt A (AM) of P (PM) bovenaan het scherm weergegeven.

Druk op MENU om de installatie te voltooien.

De installatie is voltooid en de computer schakelt over naar het meetvenster. Raadpleeg "Starten met meten" voor instructies over het starten van de meting.

Bandenomtrek

De bandenomtrek kan worden bepaald door een van de volgende twee methoden:

• Meet de werkelijke bandenomtrek (L). Nadat u hebt gecontroleerd of de bandenspanning correct is, gaat u op uw fiets zitten, rolt u deze naar voren zodat de band één volledige omwenteling maakt (gebruik het ventiel of een andere markering als referentie) en meet u de afgelegde afstand op de weg.


• Bandenmaat tabel
  * De bandenmaat of ETRTO-code staat op de zijkant van de band.

Starten meten

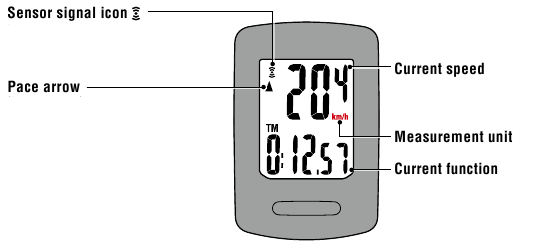

[Meetscherm]

Sensor signal icon
Knippert synchroon met een sensorsignaal.

Pace arrow (Tempo-pijl)
Geeft aan of de huidige snelheid sneller ( ) of langzamer ( ) is dan de gemiddelde snelheid.

Current speed (Huidige snelheid)
0.0 (4.0) – 105.9 km/h
[0.0 (3.0) – 65.9 mph]

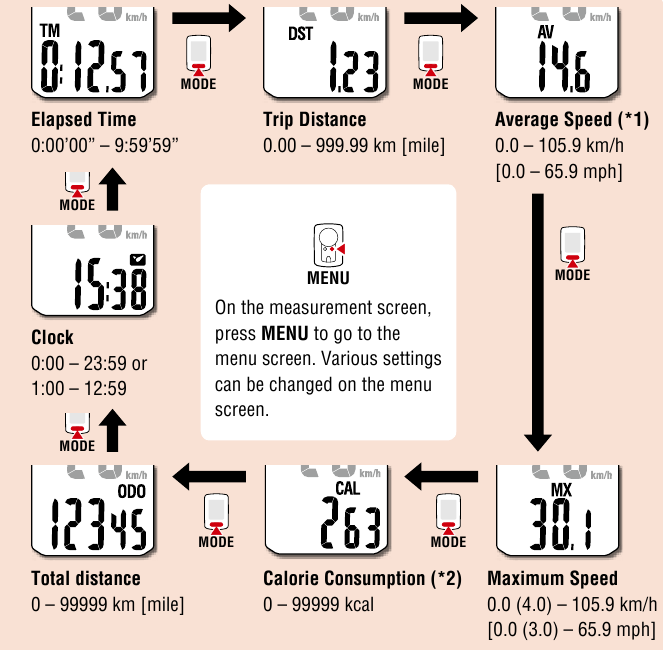

Huidige functie wijzigen

Door op MODE (MODUS) te drukken, schakelt u de huidige functie onder aan het scherm.

*1: Av (Average Speed) (Gemiddelde snelheid) geeft .E weer in plaats van de meetwaarde wanneer Tm (Elapsed Time) (Verstreken tijd) ongeveer 27 uur overschrijdt of Dst (Trip Distance) (Afstand) 999,99 km overschrijdt. Reset de meetgegevens.

*2: Calorieverbruik is een cumulatieve waarde op basis van snelheid, berekend met tussenpozen van één seconde. Waarden voor calorieverbruik per uur worden hieronder weergegeven. Gebruik de waarden in deze grafiek als referentie.

Starten/stoppen meten

Het meten start automatisch wanneer de fiets beweegt. Tijdens het meten knippert de meeteenheid (km/h of mph).

Gegevens resetten

Door de MODE (MODUS)-knop ingedrukt te houden in het meetscherm, worden alle meetgegevens gereset naar 0 (met uitzondering van Odo).

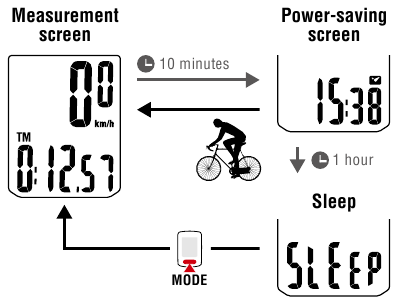

Energiebesparende functie

Als de computer 10 minuten lang geen signaal ontvangt, wordt het energiebesparende scherm geactiveerd en wordt alleen de klok weergegeven. Als MODE (MODUS) wordt ingedrukt of een sensorsignaal wordt ontvangen terwijl het energiebesparende scherm is geactiveerd, keert de computer terug naar het meetscherm.

* Als de computer 1 uur lang op het energiebesparende scherm staat, wordt SLEEP (SLAAPSTAND) weergegeven. Wanneer de computer zich in deze staat bevindt, kunt u terugkeren naar het meetscherm door op de MODE (MODUS)-knop te drukken.

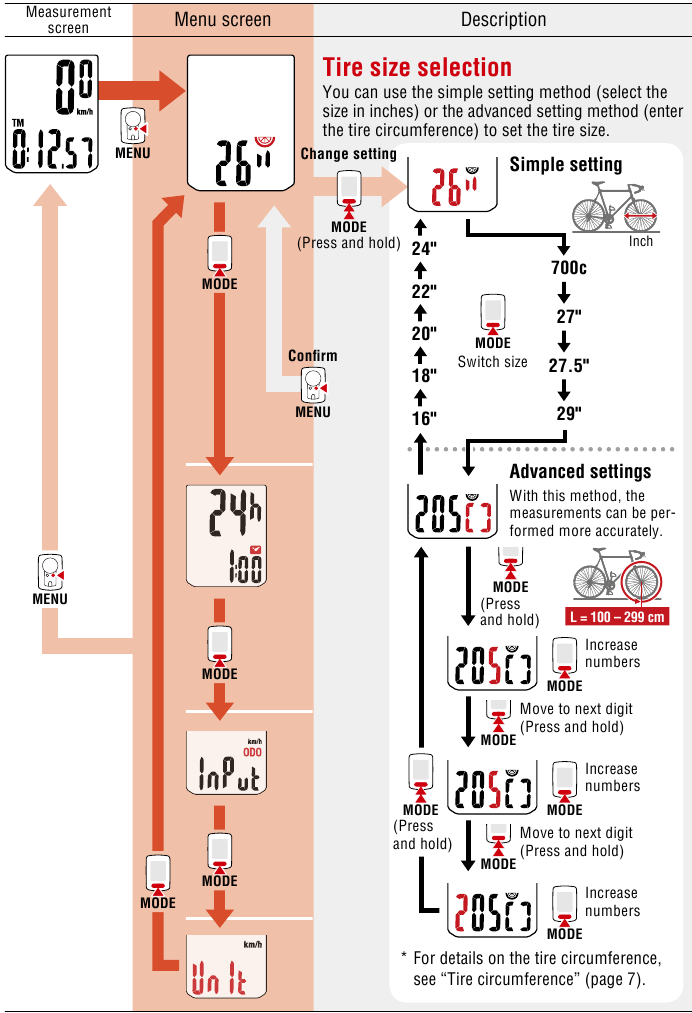

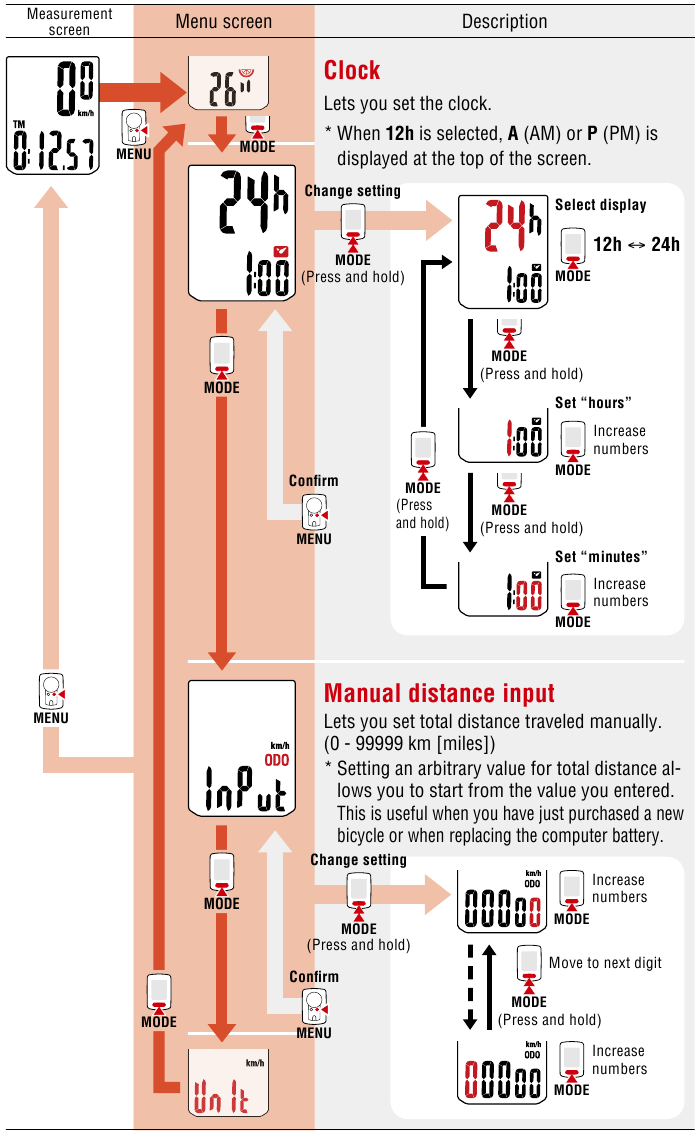

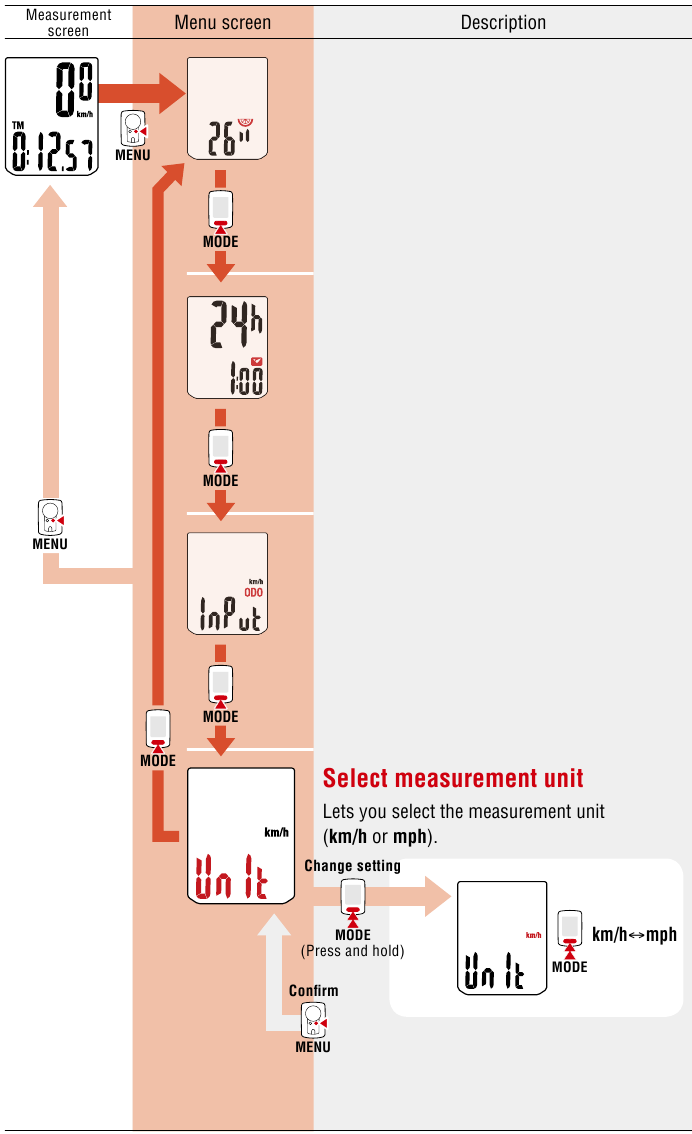

Instellingen wijzigen

[Menuscherm]

Druk in het meetscherm op MENU (MENU) om naar het menuscherm te gaan. Verschillende instellingen kunnen worden gewijzigd in het menuscherm.

* Druk na het wijzigen van de instellingen altijd op MENU (MENU) om de wijzigingen te bevestigen.
* Wanneer het menuscherm 1 minuut lang wordt achtergelaten, keert de computer terug naar het meetscherm.

Waarschuwing / Voorzichtig

• Concentreer u niet op de computer tijdens het rijden. Rijd altijd veilig.
• Monteer de magneet, sensor en beugel stevig en controleer ze periodiek om er zeker van te zijn dat ze niet los zitten.
• Als een batterij per ongeluk wordt ingeslikt, raadpleeg dan onmiddellijk een arts.
• Laat de computer niet langdurig in direct zonlicht liggen.
• Demonteer de computer niet.
• Laat de computer niet vallen. Dit kan leiden tot storingen of schade.
• Gebruik bij het reinigen van de computer en accessoires geen verdunners, benzine of alcohol.
• Explosiegevaar als de batterij wordt vervangen door een onjuist type. Gooi gebruikte batterijen weg volgens de plaatselijke voorschriften.
• Het LCD-scherm kan vervormd raken wanneer het wordt bekeken door een gepolariseerde zonnebril.

Draadloze sensor

De snelheidssensor is ontworpen met een maximaal signaalbereik van 70 cm (27"), om de kans op storing te verminderen. (Het signaalbereik is slechts bedoeld als een ruwe richtlijn.) Let bij het hanteren van de draadloze sensor op het volgende:

• Er kunnen geen signalen worden ontvangen als de afstand tussen de snelheidssensor en de computer te groot is.
• Het signaalbereik kan worden verkort door lage temperatuur en lege batterijen.
• Signalen kunnen alleen worden ontvangen wanneer de achterkant van de computer naar de snelheidssensor is gericht.

Er kunnen storingen optreden, wat kan leiden tot een storing, als de computer:

• Zich in de buurt van een tv, pc, radio of motor bevindt, of in een auto of trein.
• Zich in de buurt van een spoorwegovergang, spoorrails, tv-zenderstation of radarstation bevindt.
• Wordt gebruikt met andere draadloze apparaten of bepaalde lampen op batterijen.

Frequency Band: (Frequentieband:) 19 kHz
Radiated Power(Uitgestraald vermogen): −3.8 dBA/m (at 10 m)
Hierbij verklaart CATEYE Co., Ltd. dat het type radioapparatuur CC-VT230W in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: cateye.com/doc

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
Modifications (Wijzigingen)
De FCC vereist dat de gebruiker wordt geïnformeerd dat alle wijzigingen die aan dit apparaat worden aangebracht en die niet uitdrukkelijk zijn goedgekeurd door CatEye Co., Ltd. de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig kunnen maken.

Onderhoud

Als de computer of accessoires vuil worden, reinig ze dan met een zachte doek die is bevochtigd met milde zeep.

De batterij vervangen

• Computer
  Wanneer het display zwak wordt, vervang dan de batterij.
  Plaats een nieuwe lithiumbatterij (CR2032) met de (+) kant naar boven.
  * Volg na het vervangen van de batterij altijd de procedure die wordt beschreven in "De computer instellen".
  * Als u de totale afstandswaarde noteert voordat u de batterij vervangt, kunt u doorgaan vanaf dezelfde totale afstand door deze in te voeren na het vervangen van de batterij.


• Speed sensor (Snelheidssensor)
  Wanneer de snelheid niet wordt weergegeven, zelfs niet na correcte afstelling, is het tijd om de batterij te vervangen.
  Plaats een nieuwe lithiumbatterij (CR2032) met de (+) kant naar boven en sluit de batterijklep stevig.
  * Pas na het vervangen van de batterij de positie van de magneet ten opzichte van de snelheidssensor aan zoals beschreven in "De computer monteren" stap 4.


Probleemoplossing

Het pictogram voor de ontvangst van het sensorsignaal knippert niet. (Snelheid wordt niet weergegeven.)

• Is er te veel ruimte tussen de snelheidssensor en de magneet?
  (De ruimte moet binnen 5 mm (3/16") zijn.)
• Gaat de magneet correct door de sensorzone?
  Pas de positie van de magneet en/of de snelheidssensor aan.
• Is de computer in de juiste hoek gemonteerd?
  Zorg ervoor dat de achterkant van de computer naar de snelheidssensor is gericht.
• Zijn de computer en de snelheidssensor op de juiste afstand van elkaar gemonteerd?
  (De ruimte moet tussen 20 en 70 cm (8" tot 27") zijn.)
  Zorg ervoor dat de snelheidssensor binnen bereik is.
• Is de batterij van de computer of snelheidssensor leeg?
  * De batterijprestaties verminderen in de winter.
  Als de computer alleen reageert wanneer hij zich dicht bij de snelheidssensor bevindt, kan het probleem te wijten zijn aan zwakke batterijen.
  Vervang de batterijen door nieuwe zoals beschreven in "De batterij vervangen".

Het scherm blijft leeg wanneer op de knop wordt gedrukt.

• Vervang de computerbatterij zoals beschreven in "De batterij vervangen".

Er verschijnen onjuiste gegevens.

• Wis alles volgens de procedure die wordt beschreven in "De computer instellen".

Belangrijkste specificaties

* Gemiddelde waarde bij gebruik bij een temperatuur van 20°C met computer en sensor op 65 cm afstand gemonteerd.
* De levensduur van de voorgeïnstalleerde batterij kan korter zijn dan hierboven aangegeven.

* Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Standaard accessoires

Optionele accessoires

BEPERKTE GARANTIE

2 jaar alleen computer/snelheidssensor (Accessoires en batterijverbruik uitgesloten)

CatEye fietscomputers hebben een garantie van twee jaar vanaf de oorspronkelijke aankoopdatum op defecten in materialen en vakmanschap. Als het product niet werkt als gevolg van normaal gebruik, zal CatEye het defect kosteloos repareren of vervangen. Service moet worden uitgevoerd door CatEye of een geautoriseerde dealer. Om het product te retourneren, verpakt u het zorgvuldig en voegt u het garantiebewijs (aankoopbewijs) met instructies voor reparatie toe. Schrijf of typ uw naam en adres duidelijk op het garantiebewijs. Verzekerings-, behandelings- en transportkosten naar CatEye zijn voor rekening van de persoon die de service wenst.
Voor consumenten in het VK en de REPUBLIEK IERLAND, dient u terug te keren naar de plaats van aankoop. Dit heeft geen invloed op uw wettelijke rechten.

2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan
Attn: CATEYE Customer Service (Klantenservice)
Phone (Telefoon): (06)6719-6863
Fax: (06)6719-6033
E-mail: support@cateye.co.jp URL: http://www.cateye.com
[For US Customers] CATEYE AMERICA, INC.
2825 Wilderness Place Suite 1200, Boulder CO 80301-5494 USA
Phone (Telefoon): 303.443.4595
Toll Free: 800.5.CATEYE
Fax: 303.473.0006
E-mail: service@cateye.com
