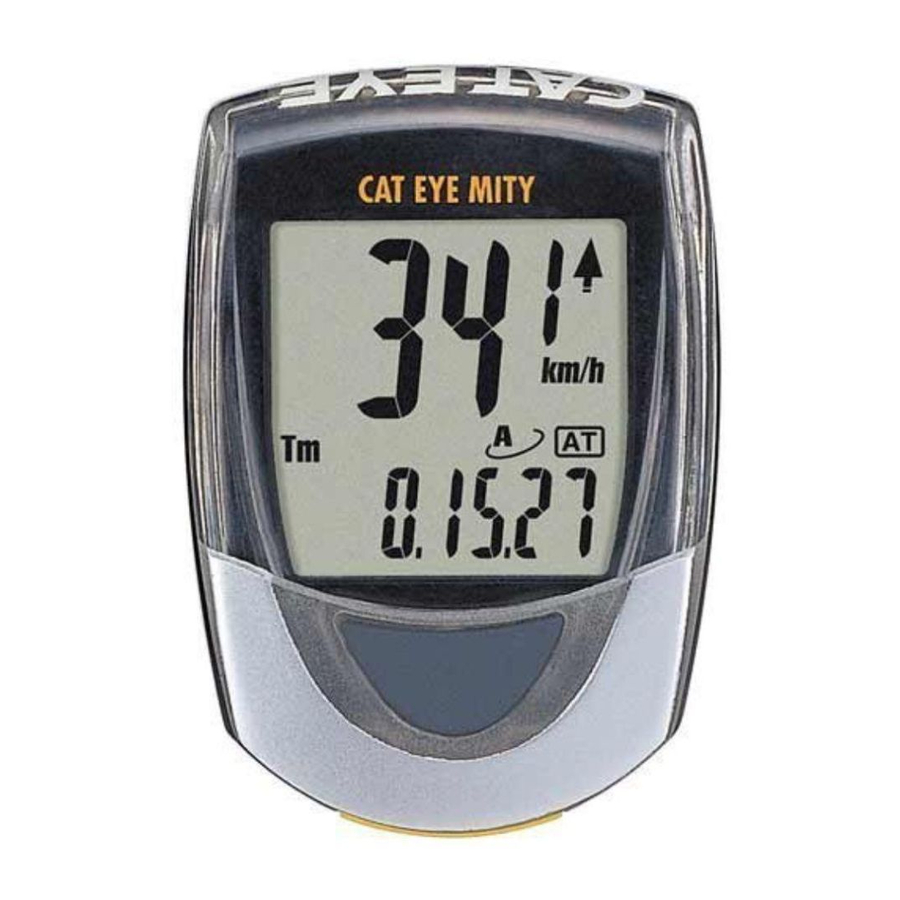

Cateye Mity 8 CC-MT400 - Cyclocomputer Handleiding

Installatie van de Computer op uw Fiets

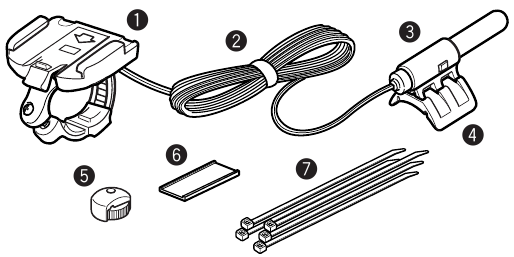

De computer wordt gecombineerd met de volgende onderdelen.

1. Beugel
2. Snoer
3. Sensor
4. Sensor Rubber Pad
5. Magneet
6. Beugel Rubber Pad
7. Nylon Bandjes (5)

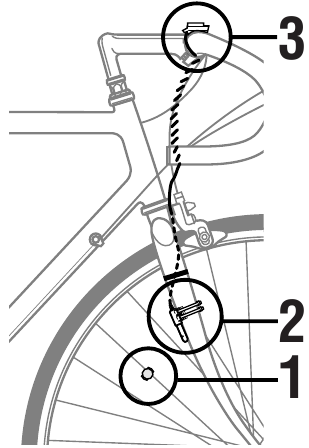

1. Bevestig de magneet
   op een spaak van het voorwiel zodat het oppervlak van de magneet naar de sensor wijst.

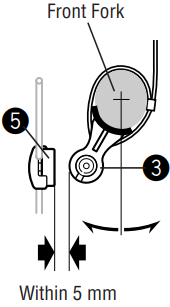

2. Bevestig de sensor en pas de opening tussen de magneet en de sensor aan.
   Zet de sensor vast met de grotere nylon bandjes op de juiste plaats en in de juiste richting.


Bevestig de sensor op de juiste positie zodat het midden van de magneet overeenkomt met de gemarkeerde lijn op de sensor wanneer het wiel wordt gedraaid.

Draai de sensor op de voorvork om de opening tussen de sensor en de magneet binnen 5 mm aan te passen, en zet deze vast met de nylon bandjes.

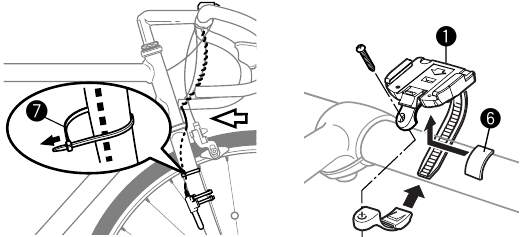

3. Bevestig de beugel
   Zet het snoer op de voorvork vast met de nylon bandjes (kleinere) en wikkel het om de remkabel die naar het stuur leidt. Plaats het rubberen kussen op de beugel en bevestig de beugel op het stuur met de schroef. Schuif de computer in de beugel totdat u de klik hoort. De contactpunten worden automatisch gesloten. Wanneer u de computer moet verwijderen, schuift u de computer naar voren terwijl u tegelijkertijd de hendel indrukt.
   Opmerking Zorg voor voldoende kabelspeling in het gebied dat is gemarkeerd met een om ervoor te zorgen dat u het stuur van links naar rechts kunt draaien zonder aan de draad te trekken.


4. Basisfunctietest
   Draai het voorwiel voorzichtig en kijk of de computer de rijsnelheid aangeeft.

   Opmerking Als de computer de snelheid niet aangeeft, controleer dan de positie van de magneet en de sensor.

• Let op de weg of het pad! Laat u niet afleiden door de computer.
• Zorg ervoor dat u de magneet, de sensor en de beugel stevig op uw fiets bevestigt. Controleer regelmatig of ze stevig zijn bevestigd en of de schroeven niet los zitten.
• Houd batterijen buiten bereik van kleine kinderen. Gooi batterijen weg volgens de plaatselijke voorschriften.

• Vermijd onnodige langdurige blootstelling aan de zon. Probeer nooit de computerkop te demonteren.
• Gebruik geen verdunner, benzeen of alcohol om het oppervlak van de computer af te vegen. Ze kunnen het oppervlak van de computer beschadigen.

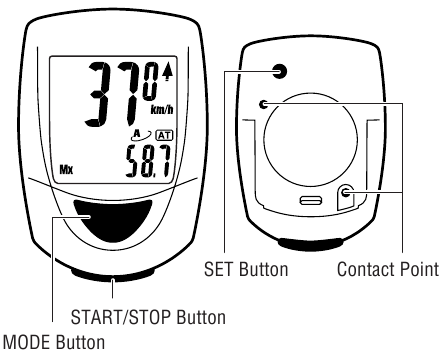

Computerinstellingen

Voor het eerste gebruik of na het vervangen van de batterij

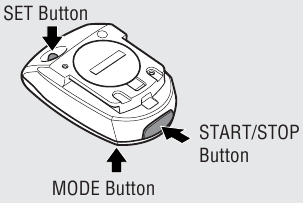

1. Alles Wissen
   Druk tegelijkertijd op drie knoppen (MODE, START/STOP en SET).
   * Voer deze procedure zeker uit voor een stabiele meting wanneer u dit systeem voor de eerste keer gebruikt en elke keer dat de batterij wordt vervangen.


2. Selecteer de meeteenheid
   Selecteer de meeteenheid, kilometer of mijl, door op de MODE-knop te drukken.

   Kies een van de volgende opties.

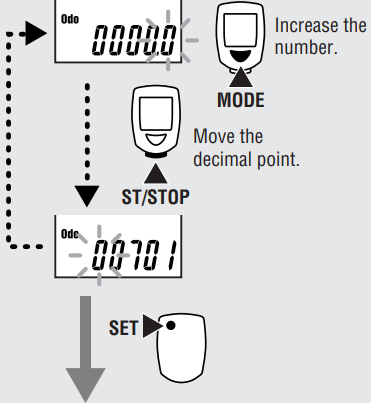

• Wanneer u de uitlezing van de momenteel gebruikte kilometerteller wilt invoeren, houdt u de MODE-knop twee seconden ingedrukt en voert u de uitlezing in.
• Wanneer u de kilometerteller vanaf nul wilt starten, drukt u op de START/STOP-knop.

De kilometerteller vanaf nul starten.

De huidige kilometerstand behouden
(de kilometerteller start vanaf de ingevoerde waarde)

Voer de huidige kilometerstand in.

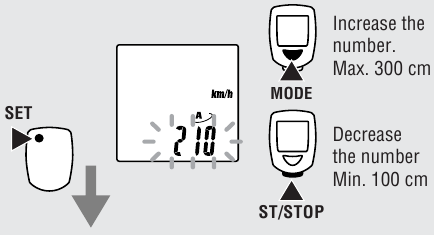

3. Stel de bandenomtrek in
   Stel de bandenomtrek in cm in.
   Opmerking U kunt deze eenvoudig instellen aan de hand van de tabel rechts.
   De instelling wordt voltooid door op de SET-knop te drukken.


   U moet de bandenomtrek (L cm) van tevoren weten.


Voorbereiding voltooid.
(het scherm toont de tijdmeting in deze staat)

* De automatische modus is AAN in deze staat.

U kunt de handleiding raadplegen om de bandenomtrek ruwweg te kennen.

De bandenmaat staat meestal op de zijwand van de banden.

Computerbewerkingen

Selectie van de gegevensweergavemodus

Door op de MODE-knop te drukken, veranderen de functies in het subscherm.
Kloktijd - Druk in Verstreken tijd op de Mode-knop en houd deze twee seconden ingedrukt om de Kloktijd weer te geven. Door nogmaals op de Mode-knop te drukken, keert het subscherm terug naar Verstreken tijd.
Ritafstand 1 en 2 – De computer heeft twee afzonderlijke ritafstanden. Ritafstand 2 wordt onafhankelijk gereset. Het kan worden gebruikt om de afstand binnen een rit of meerdere dagen afstanden vast te leggen. Druk in Ritafstand 1 op de Mode-knop en houd deze ingedrukt om Afstand 2 te selecteren. U blijft deze afstand zien totdat u Afstand 1 selecteert met dezelfde procedure.

Starten of stoppen van metingen

De computer kan worden geprogrammeerd om te werken in de MANUELE MODUS of de AUTO TIME MODUS. In de handmatige modus moet u op de START / STOP-knop drukken om de timer in en uit te schakelen, die de afstand en gemiddelde snelheden registreert. In Auto Time schakelt de computer de timer in en uit, afhankelijk van een signaal van de sensor.
Wanneer de computer snelheid detecteert en de timer loopt, knippert de km/u of mph. Snelheid verschijnt op het computerscherm en de kilometerteller registreert, ongeacht of de timer loopt of niet.

Auto Time Mode (Automatische meting)

In de AUTO TIME-modus verschijnen de letters op het computerscherm. Verstreken tijd, gemiddelde en afstand worden automatisch geregistreerd en de timer stopt wanneer de snelheid stopt. In deze modus is de START/STOP-knop niet bruikbaar.

Handmatige metingen

Wanneer u het pictogram niet ziet op het scherm, kunt u de metingen starten of stoppen door op de START/STOP-knop te drukken.

Wanneer u op de knop drukt, worden de metingen van Verstreken tijd, Gemiddelde snelheid, Ritafstand 1 en 2 gestart en worden ze gestopt met de tweede keer dat u op de knop drukt.

Hoe de automatische modus IN of UIT te zetten

Druk op de SET-knop aan de achterkant van de computer terwijl Verstreken tijd, Gemiddelde snelheid, Ritafstand 1 of 2 wordt weergegeven, waarna het pictogram brandt" (AAN) of wordt uitgeschakeld (UIT).

Verstreken tijd, ritafstand, gemiddelde snelheid en maximumsnelheid resetten

Houd de MODE- en START/STOP-knoppen 2 seconden ingedrukt in de functies Verstreken tijd, Ritafstand 1, Gemiddelde snelheid of Maximumsnelheid om deze functies te resetten. De kilometerteller en ritafstand 2 worden niet gereset. Zie hieronder voor meer informatie.

Ritafstand 2 resetten

Ritafstand 2 wordt onafhankelijk gereset. Wanneer Ritafstand 2 op het scherm staat, houdt u zowel de MODE- als de START/STOP-knop ingedrukt om te resetten.

Computerfuncties

Energiebesparende functie

Wanneer er ongeveer een uur geen signaal is ontvangen, gaat de computer naar de energiebesparende modus om alleen de klok weer te geven. Wanneer een willekeurige knop wordt ingedrukt of het wiel wordt gedraaid, verschijnt het computerscherm opnieuw.

Dubbele bandenmaat

U kunt twee, en , bandenomtrekken programmeren en eenvoudig schakelen naar of andersom om het systeem te kunnen gebruiken door twee fietsen met verschillende bandenmaten. Het computerprogramma voor omtrek is geprogrammeerd voor gebruik bij lage snelheid. We raden aan dit te gebruiken voor MTB's.

Hoe de bandenmaat te selecteren of

Wanneer andere gegevens dan Odo worden weergegeven
Houd de knop twee seconden ingedrukt

Wanneer de Odo-gegevens worden weergegeven

Houd de knoppen 2 seconden tegelijkertijd ingedrukt

Verstreken tijd, gemiddelde snelheid en maximumsnelheid naar het bovenste scherm verplaatsen.

U kunt de weergave van Verstreken tijd, Gemiddelde en Max. snelheid naar het bovenste scherm verplaatsen voor een betere weergave. Houd de START/STOP-knop 2 seconden ingedrukt en het subscherm verschijnt in het bovenste scherm. Houd de START/STOP-knop nogmaals 2 seconden ingedrukt en de weergave keert terug naar de normale instelling.

Probleemoplossing

Er verschijnt geen display

Is de batterij leeg?
Vervang deze door een nieuwe en voer de procedure 'alles wissen' uit.

Er verschijnen vreemde gegevens

Voer de procedure 'alles wissen' uit (noteer indien mogelijk het aantal kilometers voordat u de procedure 'alles wissen' uitvoert en voer deze handmatig in nadat u de meeteenheid hebt gekozen).

Metingen starten niet wanneer op de START/STOP-knop wordt gedrukt.

Staat het pictogram AAN?
Schakel de Auto-Mode uit om het starten of stoppen van de metingen mogelijk te maken door handmatige bediening van de knop.

Er worden geen snelheidsgegevens weergegeven.

(Als de snelheidsgegevens niet worden weergegeven, laat dan de contactpunten kortsluiten door een metalen plaat. In het geval dat deze kortsluiting door de computer wordt gedetecteerd, wordt de computer als normaal beschouwd en kunnen de beugel en de sensor mogelijk de oorzaak van de storing zijn.)

Is de afstand tussen de sensor en de magneet te groot? (moet binnen 5 mm zijn)
Lijnt de gemarkeerde lijn van de sensor uit met het midden van de magneet?
Pas de positie van de magneet en de sensor aan.

Zorg ervoor dat de contactpunten van de beugel of van de hoofdbehuizing vrij zijn van vuil.
Veeg de contactpunten schoon.

Is het snoer niet gebroken? Zelfs als de buitenkant van het snoer er normaal uitziet, kan er een breuk in de draad optreden.
Vervang de beugel en de sensorset door een nieuwe.

Onderhoud

• Om de computer of de aangebrachte onderdelen schoon te maken, gebruikt u een verdund neutraal reinigingsmiddel op een zachte doek en veegt u deze af met een droge doek.

De batterij vervangen

Wanneer het display donker wordt, vervang dan de batterij. Als u de huidige waarde van de kilometerteller wilt behouden en gebruiken , noteer dan de gegevens van de kilometerteller voordat u de batterij vervangt.

• Plaats een lithiumbatterij CR2032 in de computer met de (+) markering naar boven.

• Na het vervangen van de batterij voert u de nodige installatie van de computer uit in overeenstemming met "Computer installatie".

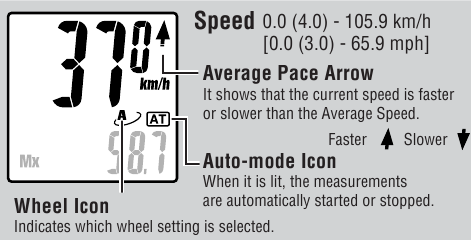

Meetweergave

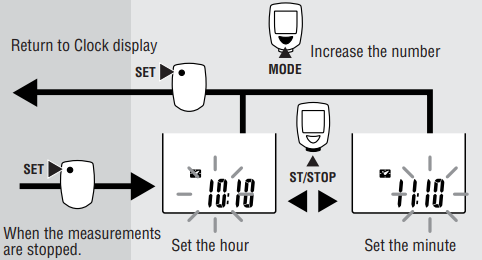

De kloktijd instellen

24-uurs of 12-uurs systeem moet worden gebruikt met respectievelijk km/u of mph eenheid

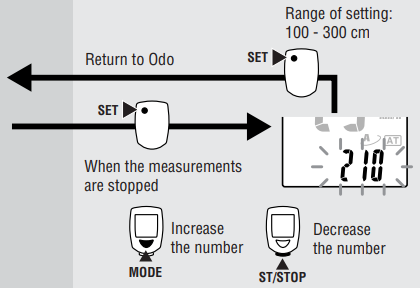

De bandenomtrek invoeren

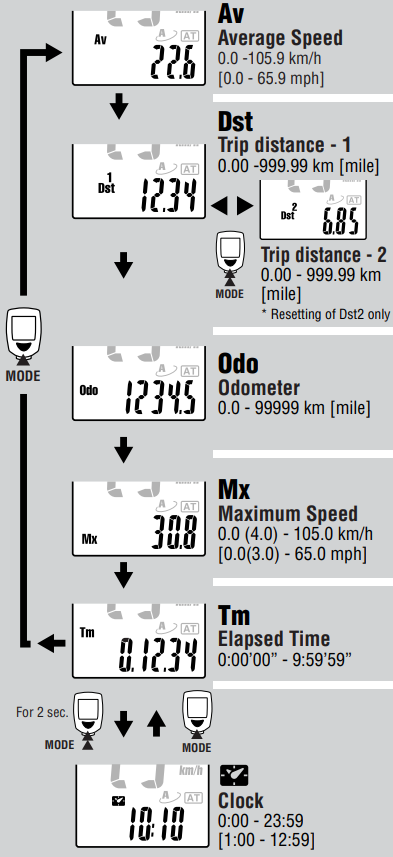

Illustraties van de modusselectie

Specificaties

* De in de fabriek geladen levensduur van de batterij kan korter zijn dan de bovengenoemde specificatie.
* De specificaties en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Beperkte garantie

2 jaar garantie: Alleen computerhoofdunit (exclusief de bevestigde onderdelen en de verslechterde batterij)
Als er problemen of schade optreden tijdens normaal gebruik, wordt de productcomputer gratis gerepareerd of vervangen. Typ uw naam, adres, telefoonnummer of e-mailadres, aankoopdatum en de situatie van het probleem en stuur dit samen met het product terug naar het dichtstbijzijnde onderstaande adres. Transportkosten zijn voor rekening van de klant. Na reparatie wordt het product teruggestuurd naar de klant.

CAT EYE CO., LTD.

2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan
Attn.: CAT EYE Customer Service Section
Service & Research Address for United States Consumers: CAT EYE Service & Research Center
1705 14th St. 115 Boulder, CO 80302
Phone: 303-443-4595
Toll Free: 800-5CATEYE
Fax: 303-473-0006
e-mail: service@cateye.com
URL: http://www.cateye.com

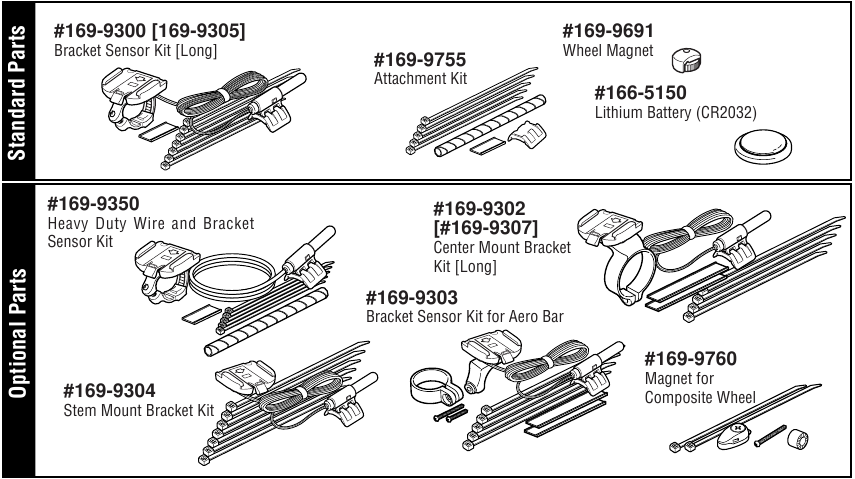

* Accessoireonderdelen zijn beschikbaar voor de klanten zoals hieronder weergegeven.
