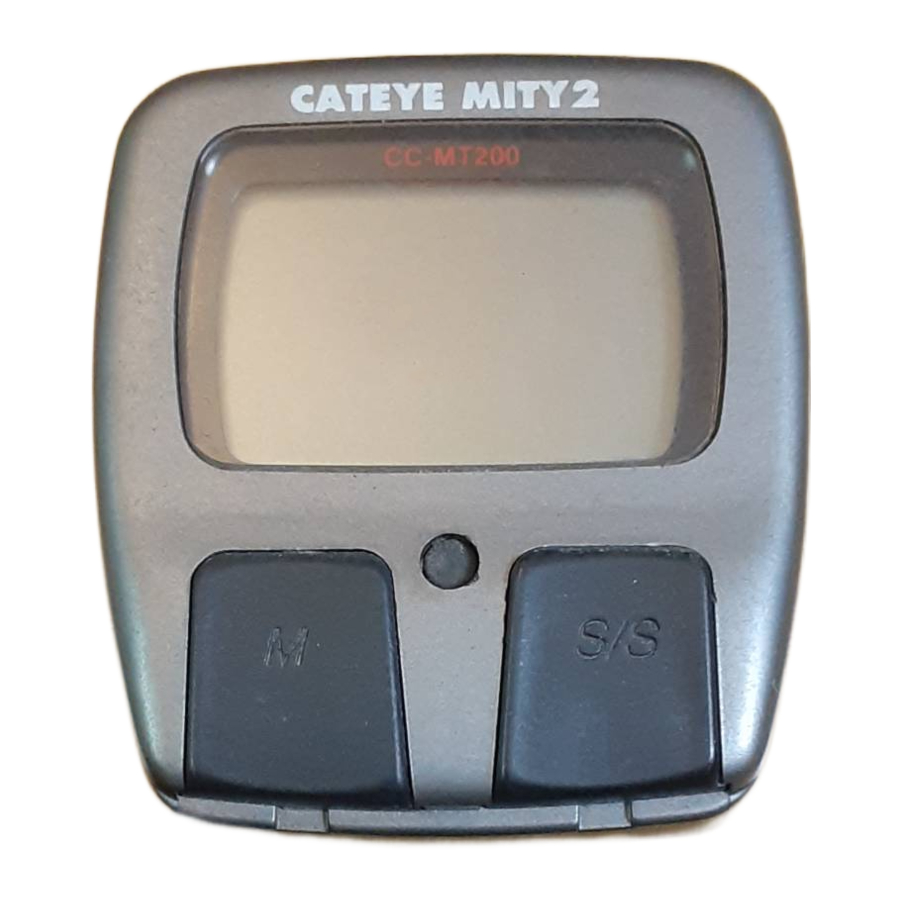

Cateye Mity 2 CC-MT200 - Cyclocomputer Handleiding

Overzicht

1. Hoofdscherm (Snelheid)
2. Sensor Pulssymbool
3. Modus Symbool
4. Snelheidsschaal Symbool
5. Auto Modus Symbool
6. Sub-scherm (Geselecteerde Functie)
7. M (Mode) Knop
8. S/S (Start/Stop) Knop
9. Set Knop
10. Batterijklep
11. Contact

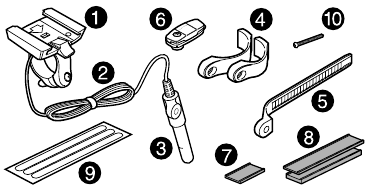

1. Beugel
2. Draad
3. Sensor
4. Sensorbanden-A (S)(L)
5. Sensorbanden-B
6. Magneet
7. Rubberen pad voor sensorband
8. Rubberen pad voor beugel (2 stuks)
9. Draadborgtape
10. Schroef voor sensorband

KNOPFUNCTIE

• M button (M knop)
  Verandert het display in de onderstaande volgorde, en data wordt weergegeven op het sub-scherm. *Indien langer dan 2 seconden ingedrukt, verschijnt de 12-uurs klok.

• S/S button (S/S knop)
  Start en stopt de meting van de ritafstand en de verstreken tijd. Tijdens de werking knippert het snelheidsschaal symbool. In de Auto Functie is deze knop ongeldig.
• SET Button (SET knop)
  Dit is voor het instellen van de wielomtrek en de kloktijd, het in- en uitschakelen van de Auto Functie en het wissen van alle huidige gegevens en eventuele onregelmatigheden. Wanneer ingedrukt in de stopstand in elke modus, kan het volgende worden herzien.
  • In ODO modus - Wielomtrek
  • In modus - 12-uurs klok
  • In TM, DST of AVS modus - Aan/uit van de Auto functie

Reset Bewerking

Selecteer een andere modus dan ODO, druk vervolgens tegelijkertijd op de M knop en de S/S knop. MXS, AVS, DST en TM worden nul. (Wanneer gedaan in ODO, wordt de geregistreerde wielomtrek weergegeven.)

Alles Wissen Bewerking

Wanneer de M knop, S/S knop en set knop tegelijkertijd worden ingedrukt, worden alle opgeslagen gegevens (ODO, snelheidsschaal, wielomtrek en kloktijd) gewist. Alle displays lichten op, waarna het mile/h symbool oplicht. Dit mag alleen worden uitgevoerd na het vervangen van de batterij of wanneer er een onregelmatige weergave optreedt als gevolg van statische elektriciteit, enz. Omdat alle herinneringen worden gewist, moet u de nodige gegevens opnieuw instellen volgens "Voorbereiding hoofdeenheid".

VOORBEREIDING HOOFDEENHEID

Het volgende moet worden voltooid voordat u begint.

Hoe de wielomtrek (L) van uw fiets te meten

Zet een markering op het loopvlak van de band en rijd de fiets één volledige wielomwenteling. Markeer het begin en het einde van de omwenteling op de grond en meet vervolgens de afstand tussen de twee markeringen. Dit is uw werkelijke omtrek. Of, de "Referentietabel voor het selecteren van waarden" vertelt u een geschatte omtrek op basis van de bandenmaat.

Snelheidsschaal Instellen

Voer de alles wissen bewerking uit. Alle displays lichten op. Vervolgens wordt alleen mile/h weergegeven zoals weergegeven in fig.5. Km/h en mile/h worden afwisselend weergegeven bij elke druk op de S/S knop. Druk op de M knop om de gewenste snelheidsschaal in te stellen. Het display verandert zoals in afb. 6.

De Wielomtrek Instellen

De standaard wielomtrek van 216 cm voor een 27" wiel wordt weergegeven. Wanneer u 216 cm gebruikt zonder herziening, drukt u op de M knop. ODO wordt weergegeven en 216 cm is ingesteld. Voor herziening drukt u op de S/S knop om het nummer met één te verhogen. Om snel te verhogen, houdt u de knop ingedrukt. Wanneer het gewenste nummer verschijnt, drukt u op de M knop. ODO wordt weergegeven en het gewenste nummer is ingesteld.

De Wielomtrek Resetten of Wijzigen

Zet de hoofdeenheid in ODO met de M knop, en stop het met de S/S knop. Druk op de SET knop. Het opgeslagen nummer knippert op het sub-scherm. Herzien het nummer zoals gewenst volgens de instructies in (3).

De Kloktijd Instellen

Druk langer dan 2 seconden op de M knop om te selecteren, en stop het met de S/S knop. Druk vervolgens op de SET knop, en de minuten knipperen. Druk op de S/S knop om de minuten met één te verhogen. Om snel vooruit te gaan, houdt u de knop ingedrukt. Stel de tijd één of twee minuten voor op de huidige tijd. Druk vervolgens op de M knop en de uren knipperen. Gebruik de S/S knop op dezelfde manier. Druk op de SET knop om de tijdinstelling te voltooien. *Wanneer u op de SET knop drukt, worden de niet-weergegeven seconden nul. Stel voor nauwkeurigheid in op basis van het radiosignaal.

MONTAGE OP DE FIETS

• De spaken moeten correct door de binnenkant van de magneet lopen, zoals in afb.8.

• Bevestig de sensor met Sensorbanden-A-B aan de rechter vork. Kies een band die past bij de vorkdiameter (S-maat tot 24ø, L voor oversized).

1. Steek de band-B in de spleet van de band-A en plaats de rubberen pad in de band-A (afb. 9). Pas de lengte zo aan dat de schroefbevestiging van de banden parallel loopt wanneer deze op de vork is gemonteerd (afb. 10). *Om de band B uit band A te trekken, trekt u krachtig.

2. Monteer de aangepaste banden met de sensor aan de vork door de schroef tijdelijk vast te draaien (afb. 11).

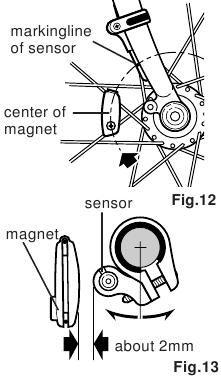

3. Lijn het midden van de magneet en de markeringslijn van de sensor uit (afb. 12) en zorg voor een speling van 2 mm tussen de magneet en de sensor (afb. 13). Draai vervolgens de schroef stevig vast. Knip het overtollige van de band-B af met een kniptang of iets dergelijks.


• Zet de draad vast met tape zoals in afb. 14. Wikkel de draad om de buitenkabel en pas de lengte aan. Maak de draad los in het met de pijl gemarkeerde gebied, zodat de draad de bediening van het stuur niet belemmert.beugel

• Gebruik indien nodig 1 mm of 2 mm dikke pads, afhankelijk van de stuurdiameter. Bevestig de beugel dicht bij de stuurpen (afb. 15).

• Schuif de hoofdeenheid vanaf de voorkant op de beugel totdat deze vastklikt. Om te verwijderen, trekt u hem naar voren terwijl u de hendel omlaag duwt.

• Test (Afb. 16)
  Monteer de hoofdeenheid. Als het hoofdscherm geen cijfers weergeeft, drukt u op de M knop of de S/S knop om de energiebesparende functie te deactiveren. Draai aan het wiel om te controleren of het sensorpulssymbool knippert. Zo niet, pas dan de relatieve posities van de magneet en de sensor aan volgens de instructies.

DE BATTERIJ VERVANGEN

Draai de hoofdeenheid om, verwijder het batterijklepje met een munt en plaats een nieuwe lithiumbatterij correct (CR1620 of CR1616) met de (+) pool naar boven en sluit het deksel stevig.

* Zorg ervoor dat u de Alles Wissen bewerking uitvoert na het vervangen van de batterij en dat u de eenheid opnieuw instelt.

MEET- EN WEERGAVEFUNCTIES

	SPD Huidige Snelheid	0.0(3.0) - 65 mile/h(27inch) ±1 mile/h onder 31 miles/h
	Dit wordt altijd weergegeven op het hoofdscherm en eenmaal per seconde bijgewerkt.
	ODO Totale Afstand (Kilometerteller)	0.0 - 9999.9 mile ±0.1 mile
	Dit wordt continu gemeten totdat de batterij leeg is of de alles wissen bewerking is uitgevoerd. Bij 10.000 miles(km) keert het terug naar nul en begint het tellen opnieuw.
	DST Ritafstand	0.00 - 999.99 mile ±0.01 mile
	De ritafstand van start tot huidig punt wordt weergegeven. Met de Reset bewerking keert het terug naar nul.
	TM Verstreken Tijd	0:00'00" - 9:59'59" ±0.003 %
	De verstreken tijd wordt gemeten van start tot huidig punt, in eenheden van uren, minuten en seconden. Na 10 uur keert het terug naar nul en begint het tellen opnieuw. Met de Reset bewerking keert het terug naar nul.
	AVS Gemiddelde Snelheid	0.0 - 65.0mile/h ±0.3 mile/h
	De gemiddelde snelheid van start tot huidig punt wordt weergegeven binnen 27 uur 46 minuten 39 seconden (99.999 seconden) of 999.99 miles (km). Als een van beide wordt overschreden, wordt (.E) weergegeven en stopt de berekening.
	MXS Maximum Snelheid	0.0(3.0) - 65 mile/h(27inch) ±1 mile/h
	Met de Reset bewerking keert het terug naar nul en begint het tellen opnieuw.
	12-uurs kloktijd	0:00' - 11:59' ±0.003 %
	De huidige tijd wordt weergegeven door een 12-uurs klok.

AUTO (AUTOMATISCHE START/STOP) FUNCTIE

Deze functie schakelt de hoofdeenheid automatisch in of uit, waarbij het AUTO-symbool op het scherm verschijnt en u vrij bent van het indrukken van de S/S knop per

• Hoe de Auto Functie in/uit te schakelen.
  In TM, DST of AVS schakelt deze functie in/uit bij elke druk op de SET knop. Wanneer ingeschakeld, verschijnt het AUTO-symbool. *Met deze functie stopt het met meten van de verstreken tijd tijdens een stop.
  * Er kunnen 2 seconden verstrijken als u de hoofdeenheid met deze functie op de beugel monteert.

ENERGIEBESPARENDE FUNCTIE

Wanneer de hoofdeenheid gedurende 60-70 minuten continu geen signaal ontvangt, wordt de stroomtoevoer afgesloten en geeft de hoofdeenheid ( ) alleen weer als de afbeelding. Door op de M knop of de S/S knop te drukken, of door een signaal te ontvangen, wordt deze functie vrijgegeven.

PROBLEEMOPLOSSING

• De volgende situaties duiden niet op een storing van de fietscomputer. Controleer het volgende voordat u het ter reparatie aanbiedt.
• Wanneer de huidige snelheid niet verschijnt, kortsluit dan het contact aan de achterkant met metaal.
  De unit zal normaal functioneren als de snelheidsweergave verschijnt.

Schermreactie is traag

• Is het bij een lage temperatuur onder 32°F(0°C)?
• Het keert terug naar de normale toestand wanneer de temperatuur stijgt.

Geen scherm

• Is de lithiumbatterij in de hoofdeenheid leeg?
• Vervang de lithiumbatterij door een nieuwe.

Onjuiste gegevens verschijnen

• Voer de "Alles Wissen" bewerking uit.

Huidige snelheid verschijnt niet

• Bevindt zich er iets op het contact van de hoofdeenheid of van de beugel?
• Veeg het contact schoon.
• Is de afstand tussen sensor en magneet te groot?
• Komen de markeringslijn van de sensor en het midden van de magneet met elkaar overeen?
• Raadpleeg "Sensor/Magneet Montage" en pas opnieuw correct aan.
• Is de draad gebroken?
• Vervang het Beugel & Sensor onderdeel door een nieuwe.

Verlies van transmissiesignaal in vochtige of natte omstandigheden

• Er kan water of condensatie zich verzamelen tussen de beugelsensor en de computer, waardoor de datatransmissie wordt onderbroken. Veeg de contacten af met een droge doek. Contacten kunnen ook worden behandeld met een waterafstotende siliconen gel uit een auto-onderdelen- of bouwmarkt. Gebruik geen industriële waterafstotende middelen; dit kan de beugel beschadigen.

Wanneer op de S/S knop wordt gedrukt, wordt de unit niet geactiveerd of gestopt.

• Bevindt de unit zich in de Auto functie?
• De S/S knop functioneert niet in de Auto functie.

ONDERHOUD/VOORZORGSMAATREGELEN

• Laat de hoofdeenheid niet blootgesteld aan direct zonlicht wanneer de unit niet in gebruik is.
• Demonteer de hoofdeenheid, sensor en magneet niet.
• Besteed niet te veel aandacht aan de functies van uw computer tijdens het rijden! Houd uw ogen op de weg en houd rekening met de verkeersveiligheid.
• Controleer periodiek de relatieve positie van sensor en magneet.
• Gebruik voor het reinigen een neutraal reinigingsmiddel op een zachte doek en veeg het later af met een droge doek. Gebruik geen verfverdunner, benzine of alcohol om schade aan het oppervlak te voorkomen.
• Als er modder, zand of iets dergelijks tussen de knop en de behuizing zit, kan de beweging van de knop worden verstoord. Was dergelijke objecten voorzichtig weg met water.

SPECIFICATIES

* De specificaties en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
