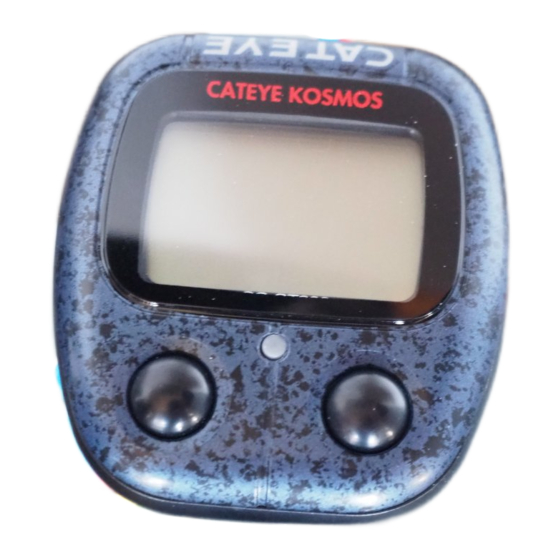

ONDERDELEN EN FUNCTIES

1. Hoofddisplay (Snelheid)
2. Modussymbool
3. Snelheidsschaalsymbool
4. Auto Modussymbool
5. Subdisplay (Geselecteerde Functie)
6. Modusknop
7. Start/Stop Knop
8. Set Knop
9. AC Knop
10. Batterijvakdeksel
11. Contacten

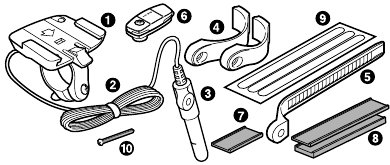

1. Beugel
2. Draad
3. Sensor
4. Sensorbanden-A (S)(L)
5. Sensorbanden-B
6. Magneet
7. Rubberen Pad voor Sensorband
8. Rubberen Pad voor Beugel (2 stuks)
9. Draadborgtape
10. Sensorbandschroef

KNOPFUNCTIE

MODUS Knop (linkerknop)

Wijzigt de weergave in de volgorde zoals weergegeven in fig. 1, en gegevens worden weergegeven op het subdisplay.

*Indien langer dan 2 seconden ingedrukt, verschijnt de 24-uurs klok.

START/STOP Knop (rechterknop)

Start en stopt de meting van de ritafstand en de verstreken tijd. Tijdens de werking knippert het snelheidsschaalsymbool. In de Auto Functie is deze knop ongeldig.

SET Knop

Dit is voor het instellen van de wielomtrek en de kloktijd, het in- en uitschakelen van de Auto Functie en het wissen van alle huidige gegevens en eventuele onregelmatigheden. Indien ingedrukt in de stopstand in elke modus, kan het volgende worden herzien.

• In modus - Wielomtrek
• In modus -24-uurs klok
• In T, D of A modus - Aan/uit de Auto functie

AC Knop (Alles Wissen)

Door op de AC Knop aan de achterkant te drukken, worden alle opgeslagen gegevens ( gegevens, snelheidsschaal, wielomtrek en kloktijd) gewist. Alle displays lichten op en vervolgens licht het mijl/u symbool op. Deze handeling moet worden uitgevoerd na het vervangen van de batterij of wanneer er een onregelmatige weergave optreedt als gevolg van statische elektriciteit, enz. Aangezien alle geheugens zijn gewist, stelt u de nodige gegevens opnieuw in volgens "Voorbereiding van de hoofdeenheid".

Reset Procedure

Selecteer een andere modus dan , druk vervolgens tegelijkertijd op de MODUS Knop en de START/STOP Knop. M, A, D en T worden nul. (Indien gedaan in , wordt de geregistreerde wielomtrek weergegeven.)

VOORBEREIDING VAN DE HOOFDEENHEID

Het volgende moet worden voltooid voordat u begint.

Hoe de wielomtrek (L) van uw fiets te meten

Zet een markering op het loopvlak van de band en rijd de fiets één volledige wielomwenteling. Markeer het begin en het einde van de omwenteling op de grond en meet vervolgens de afstand tussen de twee markeringen. Dit is uw werkelijke omtrek. Of, de "Tabel voor het Selecteren van Waarden" vertelt u een geschatte omtrek op basis van de bandenmaat.

Snelheidsschaal instellen

Door op de AC Knop (Alles Wissen Procedure) te drukken, lichten alle displays op en vervolgens licht het mijl/u symbool op (fig.4). Km/u en mijl/u worden afwisselend weergegeven bij elke druk op de Start/Stop Knop. Druk op de Set Knop om de gewenste snelheidsschaal in te stellen; vervolgens verandert het display zoals in fig.5.

De wielomtrek instellen

De wielomtrek van 2155 mm (standaard omtrek voor een 27" wiel) wordt weergegeven. Wanneer u 2155 mm gebruikt zonder herziening, drukt u op de Set Knop. Snelheid/Verstreken magneettijd T wordt weergegeven en 2155 mm is ingesteld. Voor herziening drukt u op de Start/Stop Knop om het getal te verhogen en op de Modusknop om te verlagen. Om snel te verhogen/verlagen, houdt u de respectievelijke knoppen ingedrukt. Wanneer het gewenste getal verschijnt, drukt u op de Set Knop; Snelheid/Verstreken tijd T wordt weergegeven en het getal is ingesteld.

De wielomtrek resetten of wijzigen

Stel de hoofdeenheid in op met de MODUS Knop en stop deze met de START/STOP Knop. Druk op de SET Knop. Het opgeslagen getal knippert op het subdisplay. Herzien het getal zoals gewenst volgens de instructies in (3).

De kloktijd instellen

Druk langer dan 2 seconden op de MODUS Knop om te selecteren, en stop deze met de START/STOP Knop. Druk vervolgens op de SET Knop en de minuten knipperen. Druk op de START/STOP Knop om de minuten met één te verhogen. Om snel vooruit te gaan, houdt u de knop ingedrukt. Stel de tijd één of twee minuten voor op de huidige tijd. Druk vervolgens op de MODUS Knop en de uren zullen rubberen pad knipperen. Gebruik de START/STOP Knop op dezelfde manier. Druk op de SET Knop om de tijd sensorband-A instelling te voltooien. *Wanneer u op de SET Knop drukt, worden de niet-weergegeven seconden op nul gezet. Voor nauwkeurigheid, stel in aan de hand van het radiosignaal.

MONTAGE OP DE FIETS

• Bevestig de magneet aan de rechterkant van de spaken van het voorwiel zoals in fig.7. De spaken moeten correct door de binnenkant van de magneet lopen zoals in fig.7.


• Bevestig de sensor met Sensorbanden-A -B aan de rechter vork. Kies een band die past bij de vorkdiameter (S maat voor maximaal 24ø, L voor oversized).
  1. Steek de band-B in de gleuf van de band-A, en plaats de rubberen pad aan de binnenkant van de band-A (fig. 8).

     Pas de lengte aan zodat de schroefbevestiging van de banden parallel loopt wanneer deze aan de vork is bevestigd (fig. 9).

     *Om de band B uit band A te trekken, trekt u krachtig.

  2. Monteer de aangepaste banden aan de vork samen met de sensor, door de schroef tijdelijk vast te draaien (fig. 10).


  3. Lijn het midden van de magneet en de markeringslijn van de sensor uit (fig. 11),

     en zorg voor 2 mm speling tussen de magneet en de sensor (fig. 12).

     Draai vervolgens de schroef stevig vast. Knip het overtollige van de band-B af met een kniptang of iets dergelijks.
• Zet de draad vast met tape zoals in fig. 13.

  Wikkel de draad om de buitenkabel en pas de lengte aan. Maak de draad los in het gebied dat is gemarkeerd met de pijl, zodat de draad de bediening van het stuur niet belemmert.
• Gebruik indien nodig 1 mm- of 2 mm-dikke pads, afhankelijk van de stuurdiameter. Bevestig de beugel dicht bij de stuurpen (fig. 14).


• Schuif de hoofdeenheid vanaf de voorkant op de beugel totdat deze op zijn plaats klikt. Om te verwijderen, trekt u deze naar voren eraf terwijl u de hendel naar beneden duwt. (fig. 15)


• Test
  Monteer de hoofdeenheid. Til het voorwiel van de grond en draai eraan om te controleren of de snelheid wordt weergegeven. Zo niet, pas dan de positie van de magneet en de sensor opnieuw aan.

Hoe de batterij te vervangen

Draai de hoofdeenheid om, verwijder het batterijvakdeksel met een munt en plaats een nieuwe lithiumbatterij correct (CR2032) met de (+) pool omhoog (fig.16), en sluit het deksel stevig.

*Na het vervangen van de batterij, moet u op de AC Knop drukken en de nodige gegevens opnieuw instellen.

MEET- EN WEERGAVEFUNCTIES

	Huidige Snelheid - 0.0(3.0) - 65.9 mijl/u [±0.3 mijl/u onder 31 mijl/u] Dit wordt altijd weergegeven op het hoofddisplay en eenmaal per seconde bijgewerkt.
	Totale Afstand (Kilometerteller) - 0.0 - 99,999 mijl [±0.1 mijl] Dit wordt continu gemeten totdat de batterij leeg is of de alles wissen procedure is uitgevoerd. Bij 10.000 mijl (km) keert het terug naar nul en begint het opnieuw te tellen.
	Maximum Snelheid - 0.0(3.0) - 65.9 mijl/u [±0.3 mijl/u] Met de Reset procedure keert het terug naar nul en begint het opnieuw te tellen.
	Gemiddelde Snelheid - 0.0 - 65.9 mijl/u [±0.3 mijl/u] De gemiddelde snelheid van start tot het huidige punt wordt weergegeven binnen 27 uur 46 minuten 39 seconden (99.999 seconden) of 999.99 mijl (km). Als een van beide wordt overschreden, wordt (.E) weergegeven en stopt de berekening.
	Rit Afstand - 0.00 - 999.99 mijl [±0.01 mijl] De ritafstand van start tot het huidige punt wordt weergegeven. Met de Reset procedure keert het terug naar nul.
	Verstreken Tijd - 0:00'00" - 9:59'59" [±0.003%] De verstreken tijd wordt gemeten van start tot het huidige punt, in eenheden van uren, minuten en seconden. Na 10 uur keert het terug naar nul en begint het opnieuw te tellen. Met de Reset procedure keert het terug naar nul.
	24-uurs kloktijd - 0:00' - 23:59' [±0.003%] De huidige tijd wordt weergegeven door een 24-uurs klok.

AUTO (AUTOMATISCHE START/STOP) FUNCTIE

Deze functie schakelt de hoofdeenheid automatisch in of uit, waarbij het symbool op het scherm verschijnt, en u niet telkens op de START/STOP Knop hoeft te drukken.

• Hoe de Auto Functie in/uit te schakelen.
  In T, D of A schakelt deze functie in/uit bij elke druk op de SET Knop. Wanneer ingeschakeld, verschijnt het symbool.
  *Met deze functie stopt het met meten van de verstreken tijd tijdens een stop.
  *Er kunnen 2 seconden verstrijken als u de hoofdeenheid op de beugel monteert met deze functie ingeschakeld.

ENERGIEBESPARINGSFUNCTIE

Wanneer de hoofdeenheid 60-70 minuten lang geen signaal ontvangt, wordt de stroomtoevoer uitgeschakeld en toont de hoofdeenheid alleen () zoals in de afbeelding. Door op de MODUS Knop of de START/STOP Knop te drukken, of door een signaal te ontvangen, wordt deze functie vrijgegeven.

PROBLEEMOPLOSSING

• De volgende situaties duiden niet op een storing van de fietscomputer. Controleer het volgende voordat u hem ter reparatie aanbiedt.
  * Wanneer de huidige snelheid niet verschijnt, sluit u het contact aan de achterkant kort met metaal. De unit functioneert normaal als de snelheidsweergave verschijnt.

Display reageert traag.

• Is het bij een lage temperatuur onder 0°C (32°F)?
• Het keert terug naar de normale toestand wanneer de temperatuur stijgt.

Geen weergave.

• Is de lithiumbatterij in de hoofdeenheid leeg?
• Vervang de lithiumbatterij door een nieuwe.

Incorrecte gegevens verschijnen.

• Voer de "Alles Wissen" procedure uit.

Huidige snelheid verschijnt niet.

• Is er iets op het contact van de hoofdeenheid of van de beugel?
• Veeg het contact schoon.
• Is de afstand tussen de sensor en de magneet te groot?
• Komen de markeringslijn van de sensor en het midden van de magneet overeen?
• Raadpleeg "Sensor/Magneet Montage" en pas opnieuw correct aan.
• Is de draad gebroken?
• Vervang het beugel- en sensoronderdeel door een nieuwe.

Verlies van transmissiesignaal in vochtige of natte omstandigheden.

• Er kan water of condensatie zich ophopen tussen de beugelsensor en de computer, waardoor de datatransmissie wordt onderbroken. Veeg de contacten schoon met een droge doek. Contacten kunnen ook worden behandeld met een waterafstotende siliconengel van een auto-onderdelen- of bouwmarkt. Gebruik geen industriële waterafstotende middelen; dit kan de beugel beschadigen.

Wanneer op de START/STOP Knop wordt gedrukt, wordt de unit niet geactiveerd of gestopt.

• Staat de unit in de Auto functie?
• De START/STOP Knop functioneert niet in de Auto functie.

ONDERHOUD / VOORZORGSMAATREGELEN

• Laat de hoofdeenheid niet blootgesteld aan direct zonlicht wanneer de unit niet in gebruik is.
• Demonteer de hoofdeenheid, de sensor en de magneet niet.
• Besteed niet te veel aandacht aan de functies van uw computer tijdens het rijden! Houd uw ogen op de weg en houd rekening met de verkeersveiligheid.
• Controleer periodiek de relatieve positie van de sensor en de magneet.
• Gebruik voor het reinigen een neutraal reinigingsmiddel op een zachte doek en veeg later af met een droge doek. Breng geen verfverdunner, benzine of alcohol aan om schade aan het oppervlak te voorkomen.
• Als er modder, zand of iets dergelijks tussen de knop en de behuizing zit, kan de beweging van de knop worden verstoord. Was dergelijke objecten voorzichtig weg met water.

SPECIFICATIES
