Godox TT685S - Thinklite TTL Camera Flash For Sony Handleiding

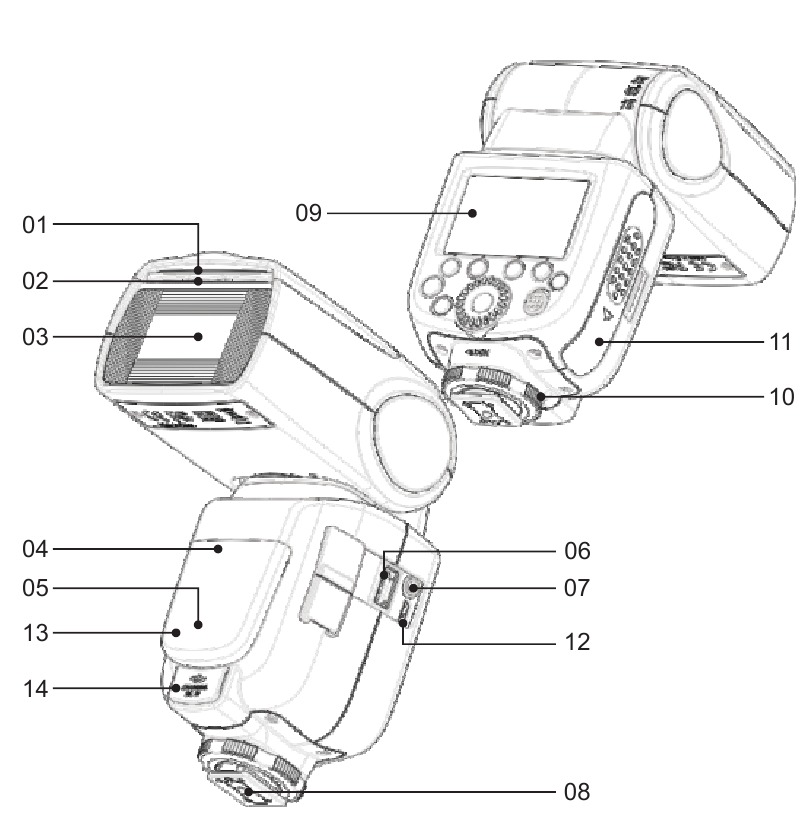

Namen van onderdelen

• Body

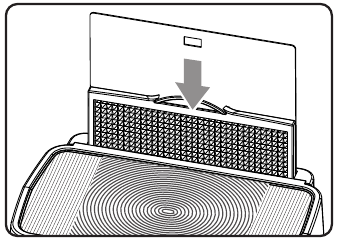

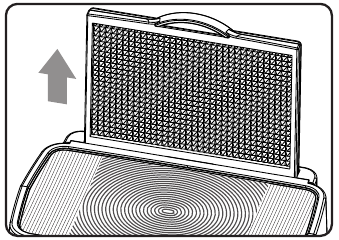

  1. Catchlight-paneel

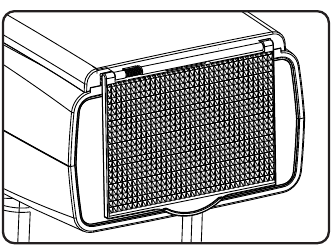

  2. Ingebouwd breed paneel
  3. Flitskop
  4. Optische bedieningssensor
  5. Focus Assist-straal
  6. Poort voor draadloze bediening
  7. Synchroon snoerjack
  8. Hotshoe
  9. Dot-matrix LCD-paneel
  10. Vergrendelring
  11. Batterijcompartiment
  12. USB-poort
  13. Indicatielampje voor gereedheid hulpflitser
  14. Aansluiting voor externe voeding

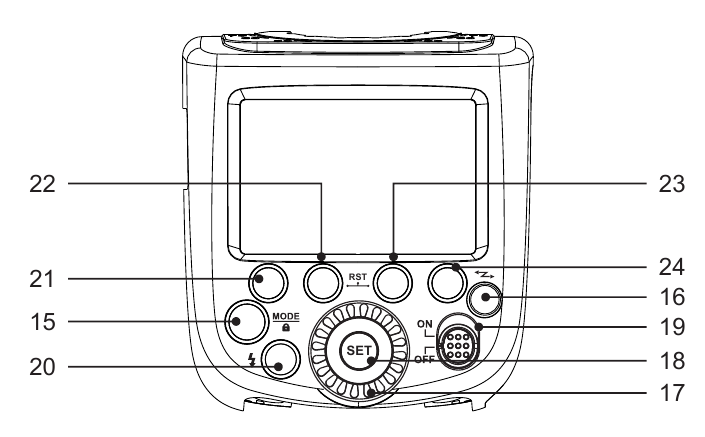

• Bedieningspaneel

15. <MODE> Knop voor modusselectie / Vergrendelknop
16. <> Knop voor draadloze selectie
17. Selectieknop
18. <SET> Instelknop
19. Aan/uit-schakelaar
20. <> Testknop / Indicatielampje voor gereedheid flitser
21. Functieknop 1
22. Functieknop 2
23. Functieknop 3
24. Functieknop 4

• LCD-paneel

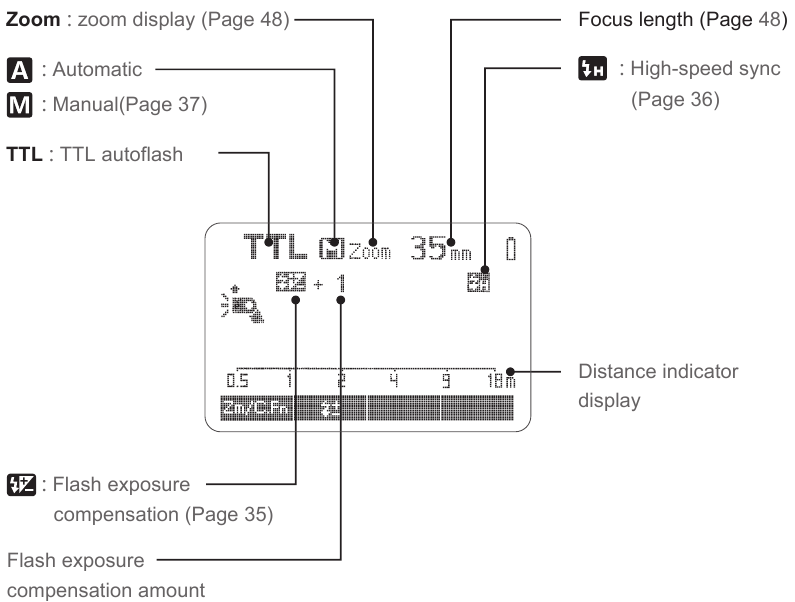

  1. TTL Autoflash

     • Het display toont alleen de instellingen die momenteel zijn toegepast.
     • De functies die boven functieknop 1 tot 4 worden weergegeven, zoals SYNC en , veranderen afhankelijk van de status van de instellingen.
     • Wanneer een knop of draaiknop wordt bediend, licht het LCD-paneel op.

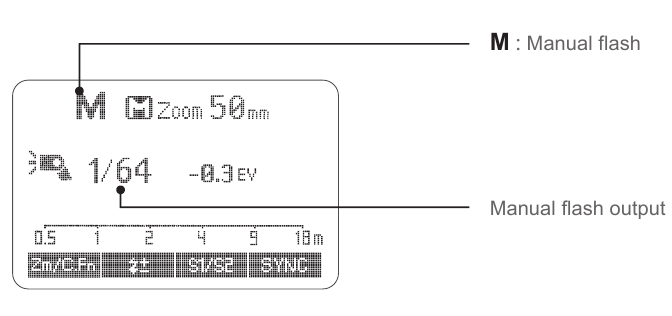

  2. M Handmatige flitser

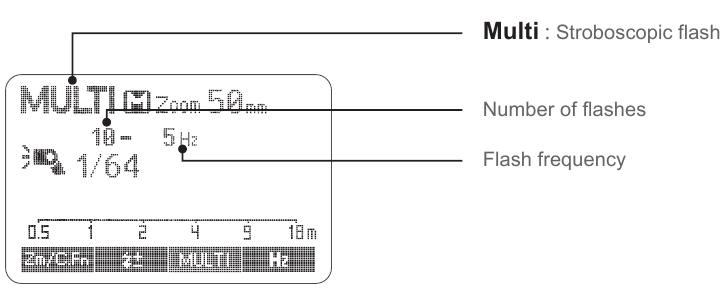

  3. Multiflash

  4. Optische transmissieopname
• Hoofdeenheid

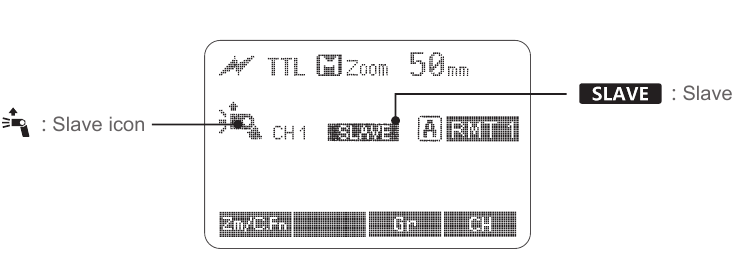

• Hulpeenheid

• Wat zit er in de doos van de TT685S?
  1. Flitser
  2. Ministandaard
  3. Beschermhoes
  4. Handleiding

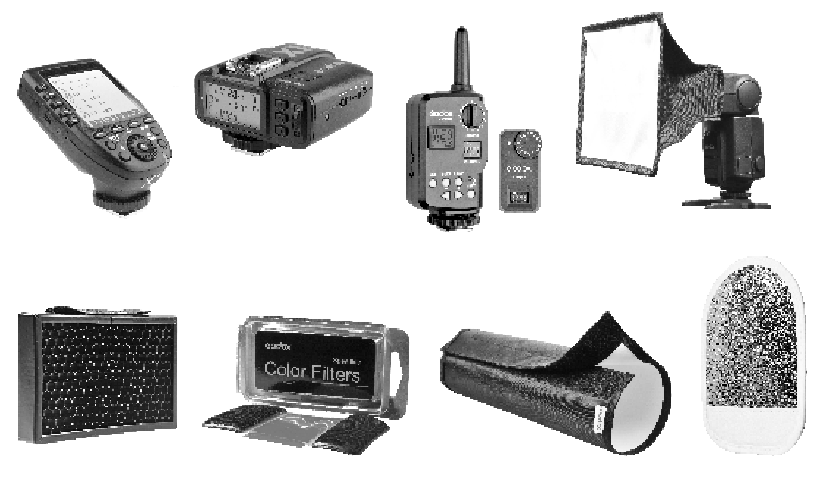

• Apart verkrijgbare accessoires
  Het product kan worden gebruikt in combinatie met de volgende accessoires die apart worden verkocht, om de beste fotografische effecten te bereiken:

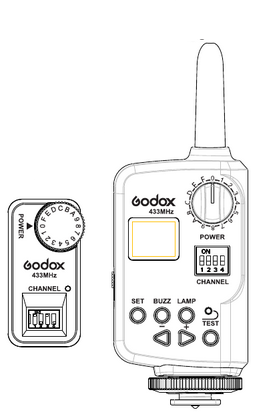

  XProS draadloze flitstrigger, X1S draadloze flitstrigger, FT-16S stroom- en triggerbediening, mini-softbox, witte & zilveren reflector, honingraat, kleurenfilters, snoot, enz.


Bevestigen aan een camera

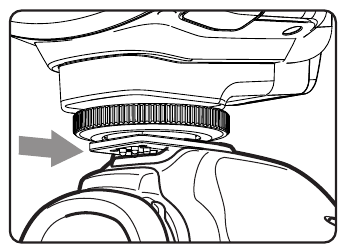

1. De cameraflitser bevestigen.

   • Schuif de bevestigingsvoet van de cameraflitser helemaal in de hotshoe van de camera.

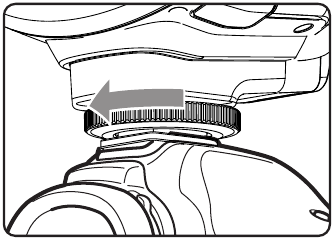

2. De cameraflitser beveiligen.

   • Draai de vergrendelring op de bevestigingsvoet totdat deze vastzit.

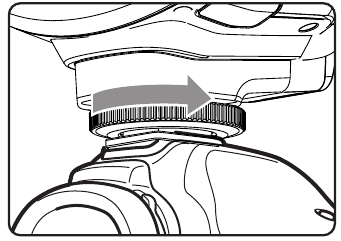

3. De cameraflitser loskoppelen.

   • Draai de vergrendelring op de bevestigingsvoet totdat deze is losgemaakt.

Stroombeheer

Gebruik de aan/uit-schakelaar om de flitser in of uit te schakelen. Schakel uit als deze langere tijd niet wordt gebruikt. Indien ingesteld als masterflitser, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de camerasluiter half in te drukken of op een willekeurige flitserknop te drukken, wordt de flitser geactiveerd. Indien ingesteld als slaveflitser, gaat deze na een bepaalde periode (instelbaar, standaard 60 minuten) van inactiviteit in de slaapstand. Door op een willekeurige flitserknop te drukken, wordt deze geactiveerd.

Het uitschakelen van de functie voor automatisch uitschakelen wordt aanbevolen wanneer de flitser buiten de camera wordt gebruikt.
De timer voor automatisch uitschakelen van de slave is standaard ingesteld op 60 minuten. Een andere optie "30 minutes" (30 minuten) is beschikbaar.

Flitsmodus

TTL Autoflash

Deze flitser heeft drie flitsmodi: TTL, Handmatig (M) en Multi (Stroboscopisch). In de TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, instellicht, enz.

* Druk op de knop <MODE> Modusselectie en de drie flitsmodi worden één voor één op het LCD-paneel weergegeven bij elke keer drukken.

TTL-modus
Druk op de knop <MODE> Modusselectie om naar de TTL-modus te gaan. Het LCD-paneel toont <TTL>.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig is ingedrukt, geeft de flitser een pre-flash af die de camera zal gebruiken om de belichting en flitssterkte te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie
Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Dit is handig in situaties waarin kleine aanpassingen aan het TTL-systeem nodig zijn op basis van de omgeving.

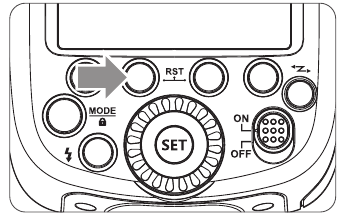

FEC instellen:

1. Druk op functieknop 2 <>. Het pictogram <> en de hoeveelheid flitsbelichtingscompensatie worden gemarkeerd op het LCD-paneel.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.

   • Draai de selectieknop om de hoeveelheid in te stellen.
   • "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
   • Om de flitsbelichtingscompensatie te annuleren, stelt u het bedrag in op "+0".

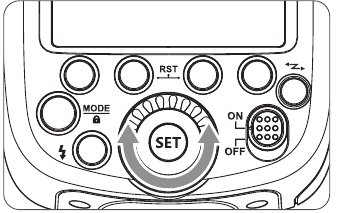

3. Druk nogmaals op de knop < SET > om de instelling te bevestigen.


Instellingen sluitertijdsynchronisatie:

1. Hogesnelheidssynchronisatie: druk op de knop <SYNC> enwordt weergegeven op het LCD-paneel. Druk op de MENU- of shortcut Fn-knop op de Sony-camera om naar de flitsmodus te gaan en kies Fill-flash. Stel vervolgens de camerasluiter in.
2. Synchronisatie op het tweede gordijn: druk op de MENU- of shortcut Fn-knop op de Sony-camera om naar de flitsmodus te gaan en kies REAR flash . Stel vervolgens REAR de camerasluiter in.

• Met hogesnelheidssynchronisatie geldt: hoe hoger de sluitertijd, hoe korter het effectieve flitsbereik.
• De multiflash-modus kan niet worden ingesteld in de hogesnelheidssynchronisatiemodus.
• De bescherming tegen oververhitting kan worden geactiveerd na 15 opeenvolgende hogesnelheidssynchronisatieflitsen.

M: Handmatige flitser

De flitssterkte is instelbaar van 1/1 vol vermogen tot 1/128e vermogen in stappen van 1/3. Gebruik een handflitsmeter om de benodigde flitssterkte te bepalen om een correcte flitsbelichting te verkrijgen.

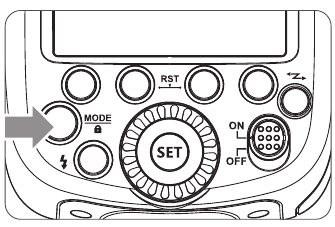

1. Druk op de knop < MODE > zodat < M > wordt weergegeven.

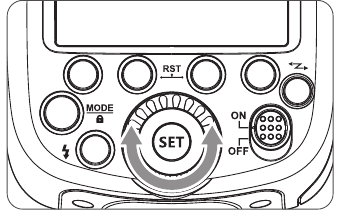

2. Draai de selectieknop om de gewenste hoeveelheid flitssterkte te kiezen.

3. Druk nogmaals op de knop < SET > om de instelling te bevestigen.

Bereik flitssterkte
De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer u de flitssterkte verhoogt of verlaagt. Wanneer u bijvoorbeeld de flitssterkte verlaagt naar 1/2, 1/2-0.3 of 1/20.7, en vervolgens de flitssterkte verhoogt tot meer dan 1/2, 1/2+0.3, 1/2+0.7, wordt 1/1 weergegeven.

Cijfers die worden weergegeven bij het verlagen van het flitssterkteniveau

Cijfers die worden weergegeven bij het verhogen van het flitssterkteniveau

Optische S1-instelling secundaire eenheid
In de handmatige flitsmodus M drukt u op de knop <S1/S2> zodat deze flitser kan functioneren als een optische S1 secundaire flitser met optische sensor. Met deze functie zal de flitser synchroon afgaan wanneer de hoofdflitser afgaat, hetzelfde effect als bij het gebruik van radiotriggers. Dit helpt bij het creëren van meerdere lichteffecten.

Optische S2-instelling secundaire eenheid
Druk op de knop <S1/S2> zodat deze flitser ook kan functioneren als een optische S2 secundaire flitser met optische sensor in de handmatige flitsmodus M. Dit is handig wanneer camera's een pre-flashfunctie hebben. Met deze functie negeert de flitser een enkele "preflash" van de hoofdflitser en gaat deze alleen af als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

Handmatige hogesnelheidsinstelling buiten de camera
In de handmatige flitsmodus M drukt u op de knop <SYNC> om de hogesnelheidsmodus te selecteren en wordt weergegeven.

• S1 en S2 optische triggering is alleen beschikbaar in de handmatige flitsmodus M.

Multi

Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere beelden van een bewegend onderwerp vast te leggen in één foto.

U kunt de flitsfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitsoutput instellen.

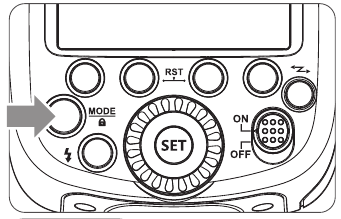

1. Druk op de knop <MODE> zodat <MULTI> wordt weergegeven.

2. Draai aan de selectieknop om de gewenste flitsoutput te kiezen.

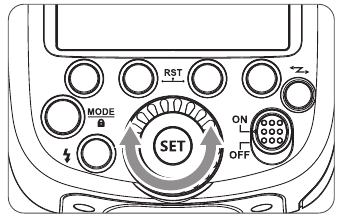

3. Stel de flitsfrequentie en het aantal flitsen in.

   • Druk op functietoets 3 <MULTI> om het aantal flitsen te selecteren. Draai aan de selectieknop om het aantal in te stellen.
   • Druk op functietoets 4 < Hz > om de flitsfrequentie te selecteren. Draai aan de selectieknop om het aantal in te stellen.
   • Nadat u de instellingen hebt voltooid, drukt u op de knop <SET> en alle instellingen worden weergegeven.

De sluitertijd berekenen
Tijdens stroboscopische flits blijft de sluiter open totdat het flitsen stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / flitsfrequentie = sluitertijd
Als het aantal flitsen bijvoorbeeld 10 is en de flitsfrequentie 5 Hz is, moet de sluitertijd minstens 2 seconden zijn.

Om oververhitting en beschadiging van de flitskop te voorkomen, mag u de stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflits na 10 keer minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het flitsen automatisch stoppen om de flitskop te beschermen. Laat de cameraflits in dat geval minstens 15 minuten rusten.

• Stroboscopische flits is het meest effectief bij een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitsoutput van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits.
• Stroboscopische flits kan worden gebruikt met "buLb" ("bulb").
• Als het aantal flitsen wordt weergegeven als "--", gaat het flitsen door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

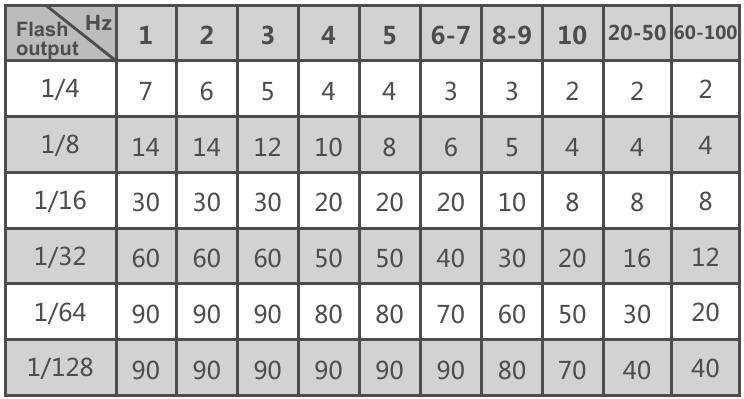

Maximum aantal stroboscopische flitsen:

Draadloze flitsfotografie

Optische transmissie

Dit product is compatibel met het Sony Wireless Lighting System (WL). Het kan functioneren als een optische draadloze master- of slaveflitser. Als masterunit kan het Sony-cameraflitsers zoals HVL-F60M, HVL-F43M en HVL-F32M draadloos bedienen. Als slaveunit kan het worden bediend door draadloze signalen van Sony-cameraflitsers zoals HVL-F60M, HVL-F43M en HVL-F32M. Vanwege de beperkingen van het draadloze protocol van de Sony-cameraflitser, zijn er een aantal punten waar u op moet letten:

• De masterunit heeft alleen de TTL- en OFF-modus. En de M-flitsmodus kan alleen worden ingesteld in de slavemodus.
• Optisch draadloos verlichtingssysteem (WL) heeft geen Multi-modus.
• Als u de slaveunit instelt op de M-modus, stelt u de groep van de masterunit in op de TTL-modus.

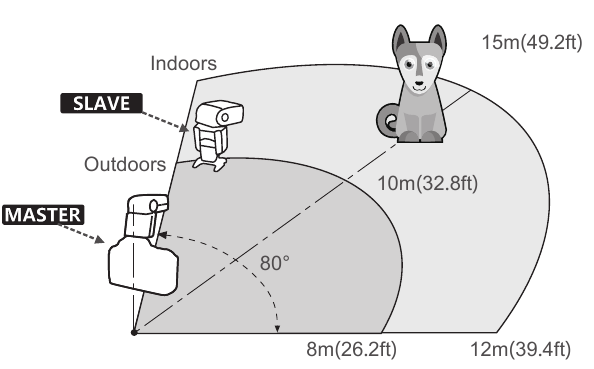

Positionering en bereik van de slave-/masterunit

• Zelfs met meerdere slaveunits kan de masterunit ze allemaal draadloos bedienen.
• In deze gebruikershandleiding verwijst "masterunit" naar de cameraflitser op een camera en wordt de "slaveunit" bediend door de masterunit.

1. Draadloze instellingen
   U kunt schakelen tussen normale flitser en draadloze flitser. Zorg ervoor dat u de draadloze instelling op OFF zet voor normale flitsfotografie.

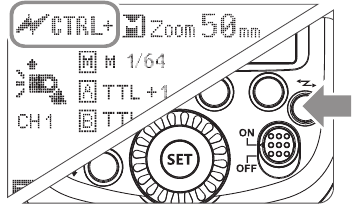

   Masterunit instellen
   1. Druk op de knop <> zodat <CTRL+> wordt weergegeven op het LCD-scherm.

   2. De achtergrondverlichting wordt nu groen.

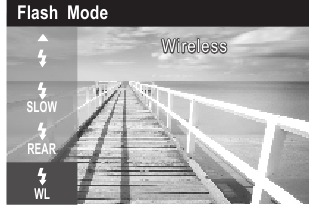

• Opmerking: In de masterunitmodus < CTRL+> moet u de camera instellen op de draadloze verlichtingsmodus (WL) wanneer u de cameraflitser op de camera bevestigt. Als de camera niet is ingesteld op de WL-status, wordt de melding "SET YOUR CAMERA" weergegeven op de cameraflitser. Raadpleeg de handleiding van de camera voor informatie over het instellen van de camera op de draadloze verlichtingsmodus (WL).


Slaveunit instellen

1. Druk op de knop <> zodat <> en <SLAVE> worden weergegeven op het LCD-scherm.

2. De achtergrondverlichting wordt nu oranje.

De optische draadloze verlichtingsmodus verlaten

1. Stel de camera in op de NIET-draadloze verlichtingsmodus.

2. Druk op de knop voor draadloze selectie < > om naar andere modi te schakelen.

2. De flitsmodus van de masterunit instellen
   1. Druk op functieknop 4 < Gr > om de groep te kiezen uit M/A/B/C. Druk vervolgens op functieknop 3 < MODE > zodat de masterunit kan werken in de flitsmodus OFF / TTL. Kies een van deze als de flitsmodus van de masterunit.

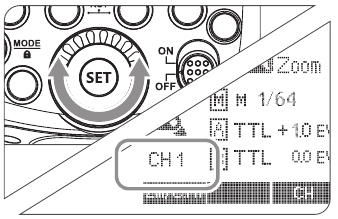

3. Het communicatiekanaal instellen
   Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slaveunit(s) moeten hetzelfde zijn.

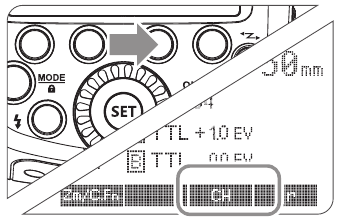

   1. Druk op functieknop 3 < CH > en draai aan de selectiewijzerplaat om een kanaal-ID te kiezen van 1 tot 4.

   2. Druk op de knop <SET> om te bevestigen.


• Opmerking: Omdat het optische verlichtingssysteem (WL) is beperkt tot het draadloze protocol van Sony, is er niet veel ruimte voor TT685S om de optische transmissiemodus te verbeteren. Daarom wordt radiotransmissie (2.4G) aanbevolen vanwege de eenvoudigere bediening, creatieve lichteffecten, stabiele signalen, enz.

Radio (2.4G) transmissie

• U kunt drie slavegroepen instellen voor TTL-autoflitsshoots. Met TTL-autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de slave-units op de masterflitser in TTL-modus worden automatisch naar de slave-units verzonden. Het enige wat u hoeft te doen, is de masterunit instellen voor elke slavegroep zonder enige handeling voor de slave-units tijdens het fotograferen.
• Deze flitser kan werken in TTL /M /Multi / OFF-flitsmodi wanneer deze is ingesteld als een masterunit.
• Zelfs met meerdere slave-units kan de masterunit ze allemaal draadloos bedienen.
• In deze gebruikershandleiding verwijst "masterunit" naar de cameraflitser op een camera en "slave-unit" wordt bediend door de masterunit.

1. Draadloze instellingen
   U kunt schakelen tussen normale flits en draadloze flits. Voor normale flitsopnamen moet u ervoor zorgen dat de draadloze instelling op OFF staat.

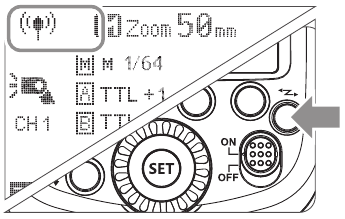

   Masterunit instellen
   1. Druk op de knop < > zodat <> wordt weergegeven op het LCD-scherm. Als < MULTI> wordt weergegeven, betekent dit dat de Multi-modus is ingeschakeld.

   2. De achtergrondverlichting wordt nu groen.

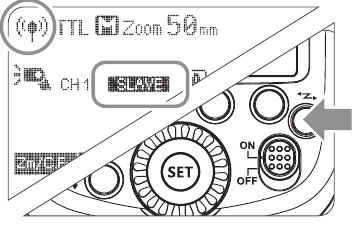

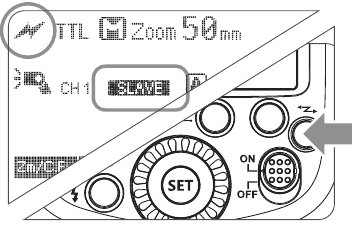

Slaveunit instellen

1. Druk op de knop <> zodat <> en <SLAVE> worden weergegeven op het LCD-scherm.

2. De achtergrondverlichting wordt nu oranje.

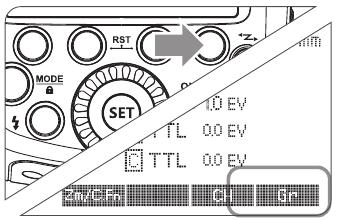

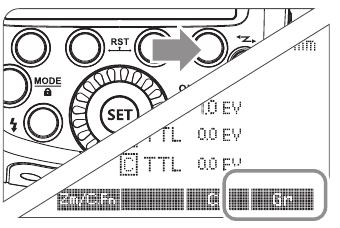

2. Flitsmodus van masterunit instellen

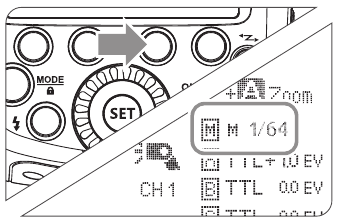

   1. Druk op functieknop 4 < Gr > om de groep te kiezen uit M/A/B/C. Druk vervolgens op functieknop 3 <MODE> zodat de masterunit kan werken in de flitsmodus OFF/TTL/M. Kies een van deze als de flitsmodus van de masterunit.

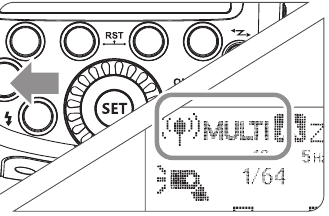

   2. Druk op de knop <> om naar de Multi-modus te schakelen.

3. Communicatiekanaal instellen
   Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slave-unit(s) moeten hetzelfde zijn.

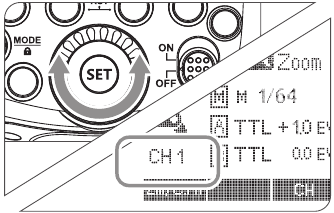

   1. Druk op functieknop 3 < CH > en draai aan de selectieknop om een kanaal-ID te kiezen van 1 tot 32.

   2. Druk op de knop <SET> om te bevestigen.


4. Draadloze ID-instellingen
   Wijzig de draadloze kanalen en de draadloze ID om interferentie te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de masterunit en de slave-unit hetzelfde zijn ingesteld.
   Druk op de knop <MENU> om C.Fn ID te openen. Druk op de knop <SET> om de uitschakeling van de kanaaluitbreiding OFF te kiezen en kies een cijfer van 01 tot 99.
5. TTL: Volautomatische draadloze flitsopname
   Autoflitsopname met één slave-unit
   1. Masterunit instellen

      • Bevestig een TT685S-cameraflitser op de camera en stel deze in als de masterunit.
      • M/A/B/C kan onafhankelijk als de TTL-modus worden ingesteld.
   2. Slaveunit instellen

      • Stel de TT685S die moet worden bediend in als de draadloze slave-unit.
      • De slave-unit kan worden ingesteld als A/B/C.

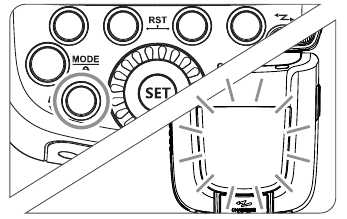

   3. Controleer het communicatiekanaal
      • Als de masterunit en de slave-unit(s) zijn ingesteld op een ander kanaal, stelt u ze in op hetzelfde kanaal.
   4. Plaats de camera en flitsers
      • Plaats de camera en flitsers zoals de afbeelding laat zien.
   5. Controleer of de flitser gereed is

      • Controleer of de gereedheidsindicator van de masterflitser oplicht.
      • Wanneer de gereedheidsindicator van de slaveflitser gereed is, knippert het AF-hulplichtgebied met intervallen van 1 seconde.
   6. Controleer de werking van de flitser
      • Druk op de testknop van de masterunit < >.
      • Vervolgens zal de slave-unit afgaan. Zo niet, pas dan de hoek van de slave-unit naar de masterunit en de afstand tot de masterunit aan.

De slave-unit kan defect zijn of een ongewenste flits afgeven vanwege de nabijgelegen fluorescentielamp of het computerscherm.

• Als de automatische uitschakelfunctie van de slave-unit werkt, drukt u op de testknop van de masterunit om deze in te schakelen. Houd er rekening mee dat testopnamen niet beschikbaar zijn tijdens de normale meettijd van de camera.
• De effectieve tijd van het automatisch uitschakelen van de slave is variabel.
• Door enkele instellingen te wijzigen, zal de automatische AF-hulptransmitter niet knipperen nadat de gereedheidsindicator van de slave-unit oplicht.

Volautomatische draadloze flits gebruiken

De FEC en andere instellingen die op de masterunit zijn ingesteld, verschijnen ook automatisch op de slave-unit. De slave-unit heeft geen enkele handeling nodig. Gebruik de volgende instellingen om draadloze flitsen te maken volgens dezelfde methoden als bij normale flitsopnamen.

• Flitsbelichtingscompensatie

Over masterunit
Gebruik twee of meer masterunits. Door meerdere camera's voor te bereiden met een masterunitflitser erop, kunnen camera's worden gewisseld tijdens het fotograferen, terwijl dezelfde lichtbron (slave-unit) behouden blijft.

6. M: Draadloze flitsopname met handmatige flits
   Dit beschrijft draadloze (meervoudige opname) met behulp van handmatige flits. U kunt fotograferen met een andere flitsuitvoerinstelling voor elke slave-unit (opnamegroep). Stel alle parameters in op de masterunit.

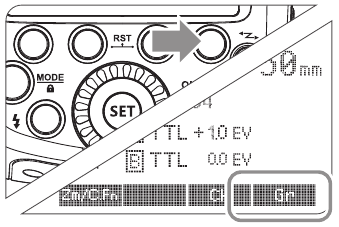

   1. De flitsmodus instellen op <M>

      • Druk op functieknop 4 < Gr > om groepen te kiezen. Druk vervolgens op functieknop 3 < MODE > om de flits in te stellen op de M-modus.

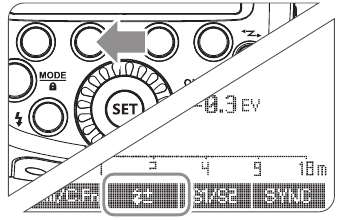

   2. Flitsuitvoer instellen

      • Wanneer u de groep kiest, drukt u op functieknop 2 <> om de vermogensafgifte te selecteren. Draai aan de selectieknop om de flitsuitvoer van de groepen in te stellen. Druk op de knop <SET> om te bevestigen.
   3. De foto maken
      • Elke groep vuurt af met de ingestelde flitsverhouding.

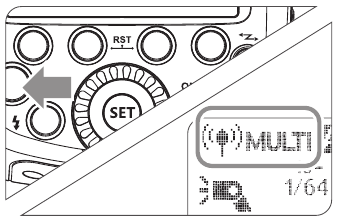

7. Multi: Handmatige draadloze flitsopname

   1. Stroboscopische flits <Multi> instellen.
      • Druk op de knop <MODE> zodat < MULTI> wordt weergegeven.
      • De stroboscopische flits instellen.
        Het gebruik van een flitser (master/slave) met een draadloze opnamefunctie voor radiotransmissie maakt het gemakkelijk om te fotograferen met geavanceerde draadloze meervoudige flitsbelichting, op dezelfde manier als TTL-autoflitsopnamen. De basis relatieve positie en het basis werkingsbereik worden weergegeven in de afbeelding. U kunt vervolgens draadloze TTL-autoflitsopnamen uitvoeren door de masterunit in te stellen op <TTL>.

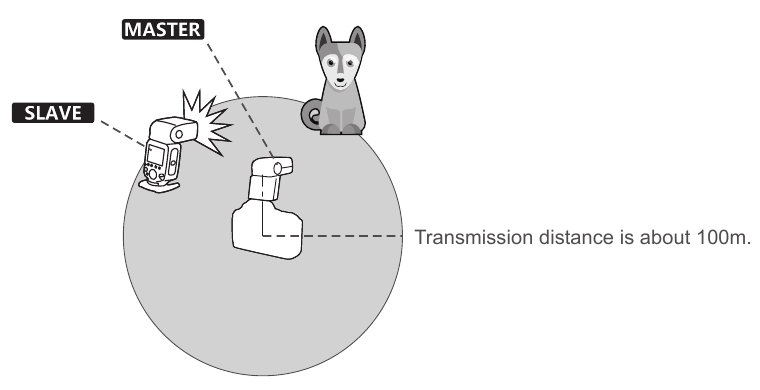

Positionering en werkingsbereik van slave/masterunit

• Autoflitsopname met één slave-unit

• Gebruik de meegeleverde ministandaard om de slave-unit te positioneren.
• Voer vóór het fotograferen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omgeving en de weersomstandigheden.

Draadloze meervoudige flitsopname
U kunt de slave-units verdelen in twee of drie groepen en TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Bovendien kunt u voor elke opnamegroep een andere flitsmodus instellen en fotograferen, voor maximaal 3 groepen.

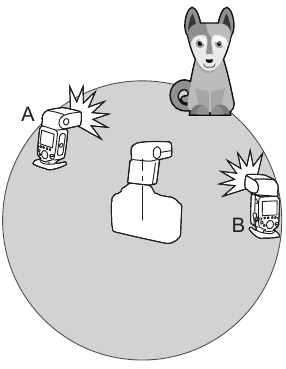

• Automatische opname met twee slavegroepen

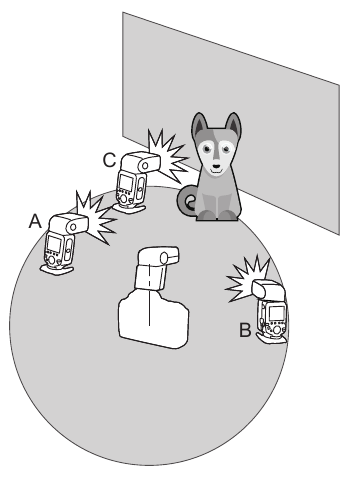

• Automatische opname met drie slavegroepen

  Draadloze opname met behulp van radiotransmissie heeft voordelen ten opzichte van draadloze opname met behulp van optische transmissie, zoals minder beïnvloed worden door obstakels en niet de draadloze sensor van de slave-unit naar de masterunit hoeven te richten.
  De belangrijkste functionele verschillen zijn als volgt:

De reden en oplossing voor het niet activeren in Godox 2.4G Wireless

1. Verstoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   Om de kanaal-CH-instelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en het kanaal te gebruiken dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werk uit.
2. Zorg ervoor dat de flitser zijn recycle heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitser gereed-indicator brandt) en dat de flitser zich niet in de staat van oververhittingsbeveiliging of een andere abnormale situatie bevindt.
   Verlaag de flitser vermogensafgifte. Als de flitser zich in de TTL-modus bevindt, probeer deze dan te wijzigen in de M-modus (een preflash is vereist in de TTL-modus).
3. Of de afstand tussen de flitstrigger en de flitser te klein is of niet
   Schakel de "draadloze modus voor korte afstand" in op de flitstrigger
   (<0.5m):
   X1-serie: houd de testknop ingedrukt en houd deze vast, en schakel hem vervolgens in totdat de flitser gereed-indicator 2 keer knippert.
   XPro-serie: stel de C.Fn-DIST in op 0-30m.
4. Of de flitstrigger en de ontvangende eindapparatuur zich in de lage batterijstatus bevinden of niet
   Vervang de batterij (het wordt aanbevolen om een 1.5V alkalinebatterij voor eenmalig gebruik te gebruiken voor de flitstrigger).

Andere toepassingen

Draadloze bedieningsfunctie

De flitser is ingebouwd met een draadloze bedieningspoort, zodat u het vermogensniveau van de flitser en de flitsertriggering draadloos kunt aanpassen. Om de flitser draadloos te bedienen, hebt u een FT-16S-afstandsbedieningsset nodig (op de camera en op de flitser). Steek het ontvangende uiteinde in de draadloze bedieningspoort op de flitser en steek het zendende uiteinde in de hot shoe van de camera. Instellingen die op de op de hot shoe gemonteerde zend- en ontvangende uiteinden zijn gemaakt, worden draadloos naar de flitser gecommuniceerd. Vervolgens kunt u op de ontspanknop van de camera drukken om de flitser te activeren. U kunt het zendende uiteinde ook bij de hand houden om uw off-camera flitser te bedienen.

Voor instructies over het gebruik van de afstandsbediening uit de FT-serie, zie de gebruikershandleiding.

Synchronisatietriggering
De synchronisatiekabelaansluiting is een Φ3,5 mm stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Automatische scherpstelling hulpstraal
Houd de Zm/C.Fn lang ingedrukt om de aangepaste C.Fn-instellingen te openen en druk op de knop SET (SET): kies "ON" (AAN) of "OFF" (UIT) om de AF-hulpstraalfunctie in of uit te schakelen. Wanneer de AF-hulpstraalfunctie is ingeschakeld: de rode AF-hulpstraallamp gaat branden wanneer het moeilijk is scherp te stellen en automatisch uit wanneer de juiste scherpstelling is bereikt.

Opmerking: De AF-hulpstraallamp van de TT685s brandt niet wanneer deze niet op de camera is bevestigd.

• Bij gebruik op een digitale camera met verwisselbare lens (bijv. ILCE6000L en a7RII) gaat de AF-hulpstraallamp van de TT685s niet branden.
• Bij gebruik op een spiegelreflexcamera (bijv. a99 en a77II) gaat de AF-hulpstraallamp van de TT685s automatisch branden

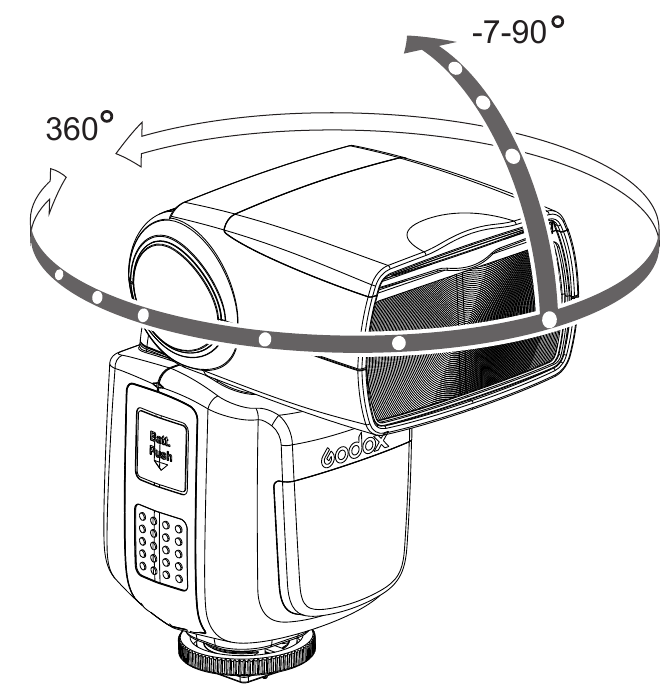

Indirect flitsen
Door de flitskop naar een muur of plafond te richten, wordt de flitser van het oppervlak weerkaatst voordat deze het onderwerp verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een natuurlijkere opname. Dit wordt indirect flitsen genoemd.
Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een prettige hoek.

• Als de muur of het plafond te ver weg is, kan de weerkaatste flitser te zwak zijn en resulteren in onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een catchlight creëren
Met het catchlight-paneel kunt u een catchlight in de ogen van het onderwerp creëren om de gezichtsuitdrukking meer leven in te blazen.

1. Richt de flitskop 90° omhoog.

2. Trek het brede paneel eruit. Het catchlight-paneel komt er tegelijkertijd uit.
3. Duw het brede paneel terug.

   • Duw alleen het brede paneel erin.
   • Volg dezelfde procedures als voor indirect flitsen.

• Richt de flitskop recht vooruit en vervolgens 90° omhoog. Het catchlight verschijnt niet als u de flitskop naar links of rechts zwenkt.
• Voor het beste catchlight-effect, blijf op 1,5 m afstand van het onderwerp.

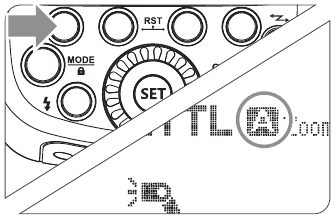

ZOOM: De flitsdekking instellen en het brede paneel gebruiken
De flitsdekking kan automatisch of handmatig worden ingesteld. Deze kan worden ingesteld op de brandpuntsafstand van de lens van 20 mm tot 200 mm. Met het ingebouwde brede paneel kan de flitsdekking ook worden uitgebreid voor groothoeklenzen van 14 mm.

Druk in de handmatige zoommodus op de knop <ZOOM/C.FN>.

• Draai aan de selectieknop om de flitsdekking te wijzigen.
• Als <> wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, moet u ervoor zorgen dat deze de brandpuntsafstand van de lens dekt, zodat de foto geen donkere periferie heeft.

Het brede paneel gebruiken
Trek het brede paneel eruit en plaats het zoals weergegeven over de flitskop. De flitsdekking wordt vervolgens uitgebreid tot 14 mm.

• Het catchlight-paneel komt er tegelijkertijd uit. Duw het catchlight-paneel terug.

• De knop <ZOOM/C.FN> werkt niet.

Waarschuwing batterij bijna leeg

Als het batterijvermogen laag is, verschijnt < > en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

1. Houd de knop <Zm/C.Fn> Achtergrondverlichting/Aangepaste instelling 2 seconden of langer ingedrukt totdat het C.Fn-menu wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de selectieknop om het nummer van de aangepaste functie te selecteren.
3. Wijzig de instelling.
   • Druk op de knop <SET> en het instellingsnummer knippert.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Door op de knop <SET> te drukken, worden de instellingen bevestigd.
   • Nadat u de aangepaste functie hebt ingesteld en op functietoets 4 <> hebt gedrukt om af te sluiten, is de camera klaar om opnamen te maken.
4. In de C.Fn-status houdt u de knop "Clear" 2 seconden lang ingedrukt totdat "OK" op het scherm wordt weergegeven, wat betekent dat de waarden in C.Fn opnieuw kunnen worden ingesteld.

Beveiligingsfunctie

1. 1. Bescherming tegen oververhitting
   • Om oververhitting en aantasting van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen snel achter elkaar afvuren op 1/1 vol vermogen. Laat na 30 continue flitsen een rusttijd van minimaal 10 minuten toe.
   • Als u meer dan 30 continue flitsen afvuurt en vervolgens meer flitsen afvuurt met korte tussenpozen, kan de interne bescherming tegen oververhitting worden geactiveerd en de hersteltijd langer dan 10 seconden duren. Als dit gebeurt, laat u een rusttijd van ongeveer 10 minuten toe, waarna de flitser weer normaal functioneert.
   • Wanneer de bescherming tegen oververhitting is gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat bescherming tegen oververhitting activeert:

Aantal flitsen dat bescherming tegen oververhitting activeert in de snelle synchronisatietriggeringsmodus:

2. Andere beveiligingen

Het systeem biedt real-time bescherming om het apparaat en uw veiligheid te garanderen. De volgende lijst bevat prompts ter referentie:

Technische gegevens

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser kan niet worden opgeladen.

• De batterij is in de verkeerde richting geplaatst.
  Plaats de batterij in de juiste richting.
• De interne batterij van de cameraflitser is leeg.
  Als verschijnt en knippert op het LCD-scherm, vervang dan onmiddellijk de batterij.

De cameraflitser werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  Bevestig de montagevoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  Reinig de contacten.

De stroom wordt vanzelf uitgeschakeld.

• Na 90 seconden inactiviteit werd de automatische uitschakeling van de stroom van kracht als de flitser is ingesteld als master.
  Druk de ontspanknop half in of druk op een willekeurige flitsknop om de flitser te activeren.
• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als slave.
  Druk op een willekeurige flitsknop om de flitser te activeren.

Automatische zoom werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt hogesnelheidssynchronisatie gebruikt.
  Met hogesnelheidssynchronisatie is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de handmatige flitsmodus gebruikt.
  Stel de flitsmodus in op TTL of wijzig de flitsoutput.

Foto's hebben donkere hoeken of slechts delen van het doelonderwerp worden belicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor camera's van middelgroot formaat. Trek het brede paneel uit om de flitsdekking uit te breiden.

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrades via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

USB-verbindingskabel is niet inbegrepen in dit product. De USB-poort is een standaard Micro-USB-aansluiting. Een gewone USB-verbindingskabel is van toepassing.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende Sony DSLR-cameramodellen:

• Deze tabel geeft alleen de geteste cameramodellen weer, niet alle Sony DSLR-camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
• De rechten om deze tabel te wijzigen zijn voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge stoten en het product moet regelmatig worden ontstoft.
• Het is normaal dat de flitsbuis warm is tijdens gebruik. Vermijd onnodige continue flitsen.
• Het onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals de flitsbuis, wordt ondersteund met een garantie van één jaar.
• Niet-geautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet voordat het door professionals is gerepareerd.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

• Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er visuele beperking optreden.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kunnen er brand of elektromagnetische storingen optreden.
• Laat de flitser niet achter en bewaar deze niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.
• Schakel de flitser onmiddellijk uit in geval van een storing.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox TT685S - Thinklite TTL Camera Flash For Sony Handleiding

Beschikbare talen
