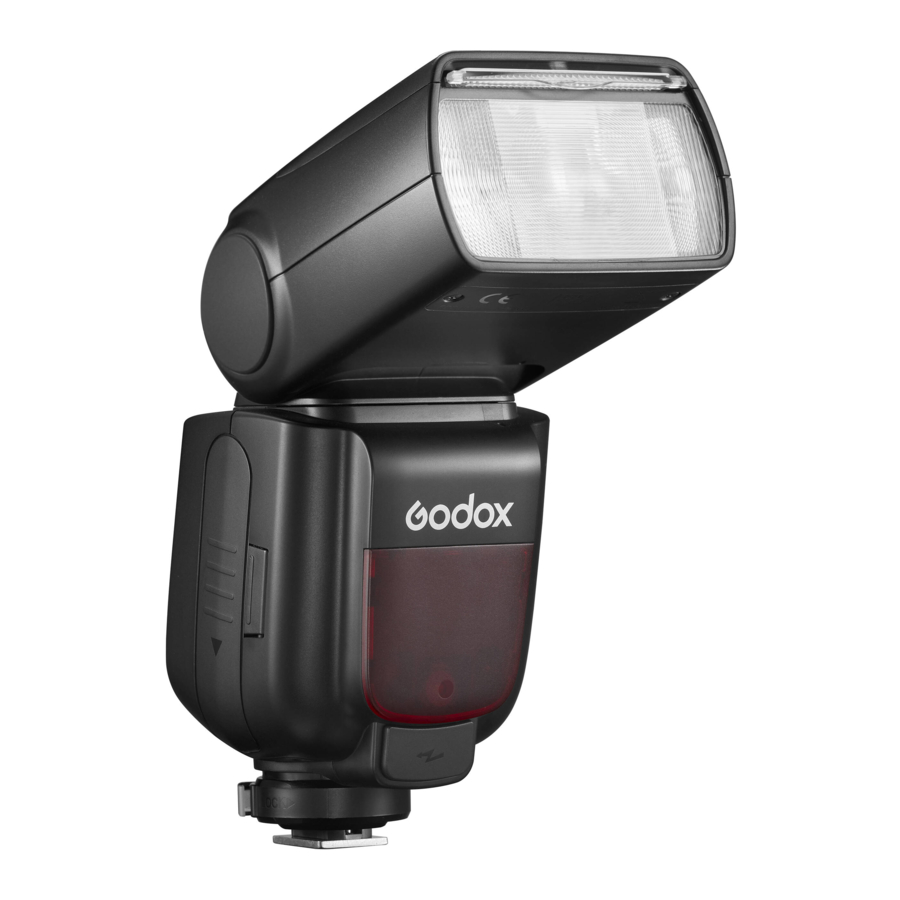

Godox TT685N -Thinklite TTL Camera Flash For Nikon Handleiding

Voorwoord

Dank u voor de aankoop van dit product.
Deze TT685N cameraflitser is geschikt voor camera's uit de Nikon DSLR-serie en is compatibel met i-TTL-autoflits. Met deze i-TTL-compatibele flitser wordt uw opname eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe, veranderende lichtomstandigheden.
Deze cameraflitser beschikt over:

• Richtgetal 60 (m ISO 100, @200mm). 22 stappen van 1/1 tot 1/128.
• Volledige ondersteuning voor Nikon i-TTL cameraflits. Bruikbaar als Master- of Slave-eenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-scherm voor duidelijke en gemakkelijke bediening.
• Met ingebouwd 2,4 GHz draadloos afstandsbedieningssysteem ter ondersteuning van verzenden en ontvangen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), FEC, enz.
• Gebruik de optionele FT-16S om flits parameters aan te passen & de flitser te activeren.
• Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige belichting.
• Ondersteuning met firmware-upgrade.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Niet demonteren. Indien reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.
Buiten bereik van kinderen bewaren.
Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een harde stoot. Anders kan er een elektrische schok optreden als u de elektronische onderdelen binnenin aanraakt.
Richt de flits niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er visuele beperking optreden.
Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kan er brand of elektromagnetische interferentie ontstaan.
Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.
Schakel de flitser onmiddellijk uit in geval van storing.

Gebruikte conventies in deze handleiding

• Deze handleiding is gebaseerd op de aanname dat zowel de camera als de aan/uit-schakelaars van de cameraflitser zijn ingeschakeld.
• De volgende waarschuwingssymbolen worden in deze handleiding gebruikt:
  Het symbool Voorzichtig geeft aanvullende informatie.
  Het symbool Opmerking geeft een waarschuwing om problemen bij het fotograferen te voorkomen.

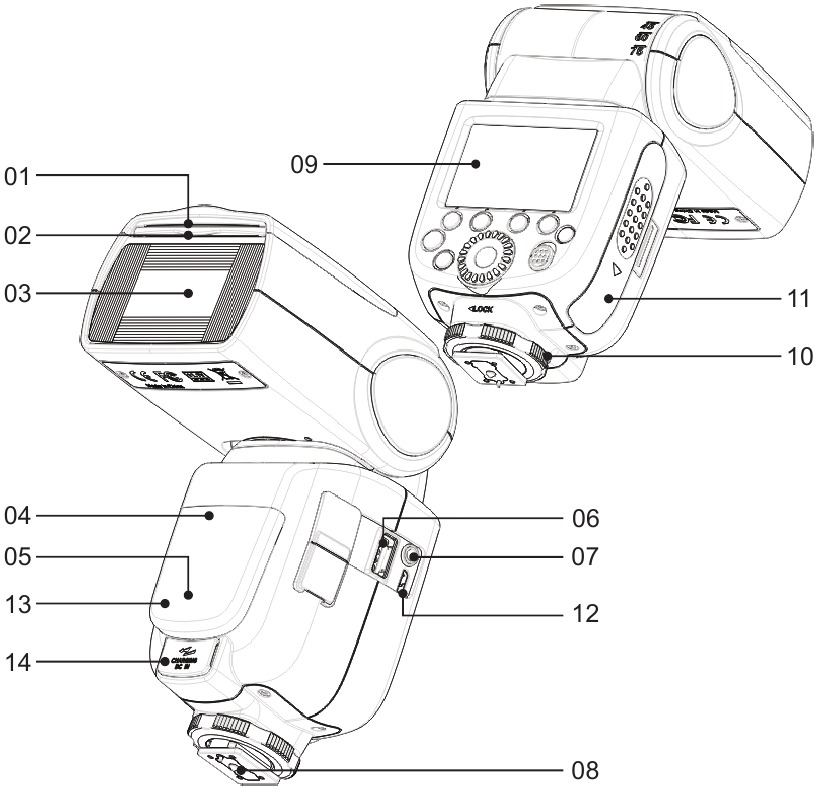

Namen van onderdelen

Behuizing

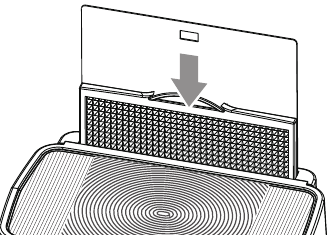

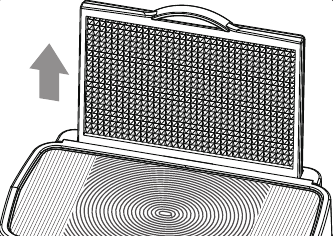

1. Catchlight paneel

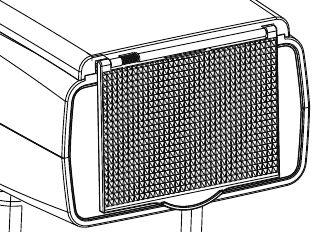

2. Ingebouwd breed paneel
3. Flitskop
4. Optische bedieningssensor
5. Focus assistentie straal
6. Draadloze bedieningspoort
7. Sync-koord aansluiting
8. Hotshoe
9. Dot-matrix LCD-scherm
10. Vergrendelring
11. Batterijcompartiment
12. USB-poort
13. Slave flitser gereed indicator
14. Externe voedingsaansluiting

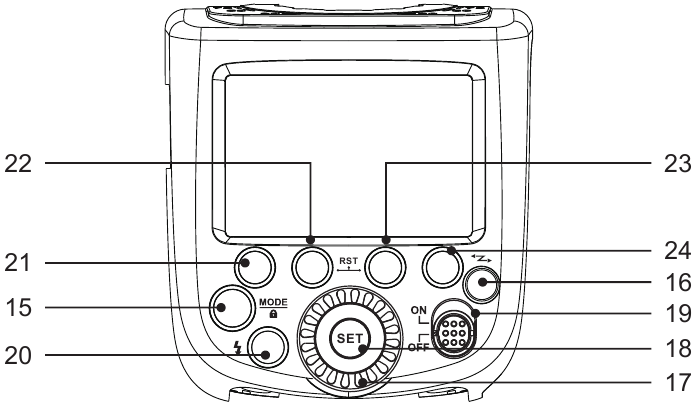

Bedieningspaneel

15. <MODE> Modus selectieknop / Vergrendelknop
16. <> Draadloze selectieknop
17. Selectiewiel
18. <SET> Instelknop
19. AAN/UIT-schakelaar
20. <> Testknop / Flitser gereed indicator
21. Functieknop 1
22. Functieknop 2
23. Functieknop 3
24. Functieknop 4

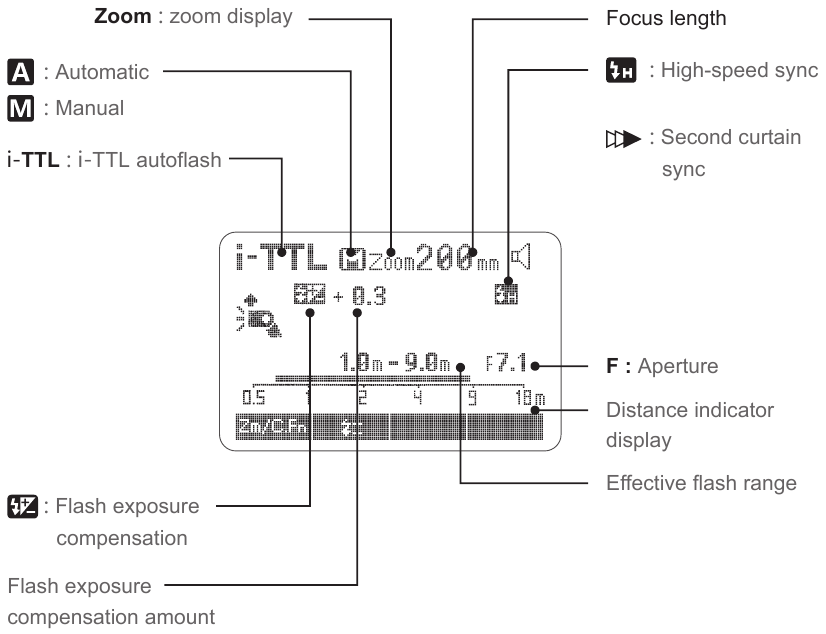

LCD scherm

1. i-TTL Autoflits


   • Het scherm toont alleen de momenteel toegepaste instellingen.
   • De functies die boven de functieknopen 1 tot 4 worden weergegeven, zoals en , veranderen afhankelijk van de status van de instellingen.
   • Wanneer een knop of draaiknop wordt bediend, wordt het LCD-scherm verlicht.

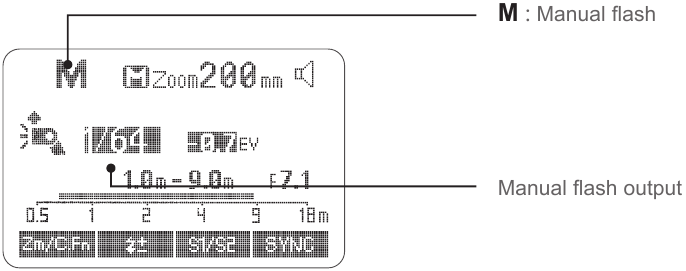

2. M Handmatige flits

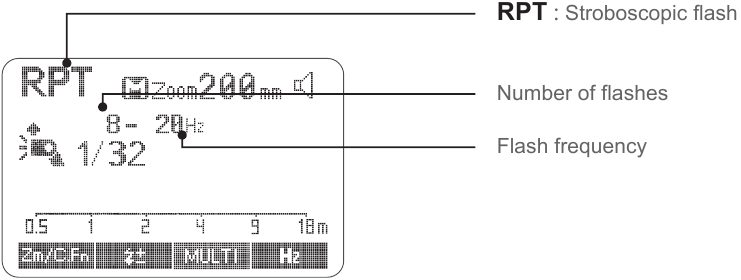

3. Multi Flits

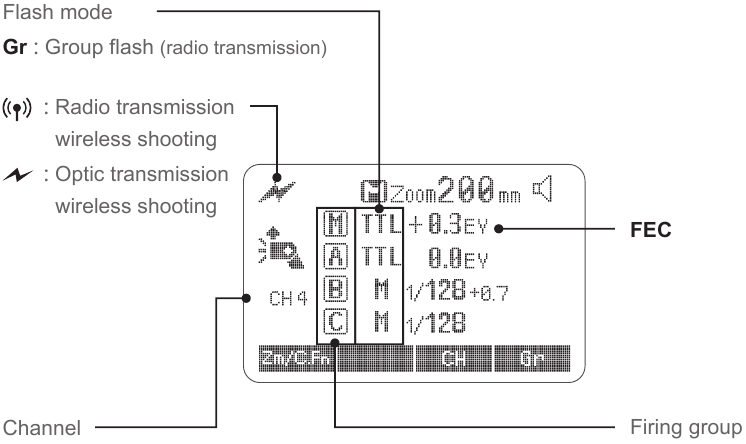

4. Radio transmissie opname/Optische transmissie opname
   • Master Unit

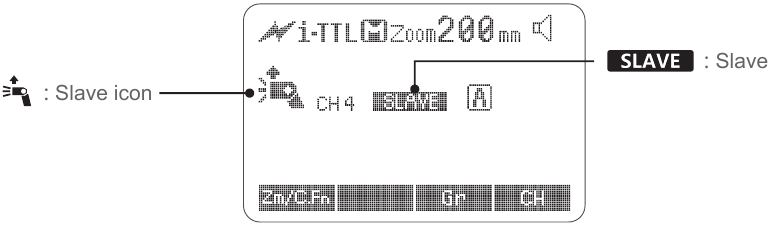

   • Slave Unit


Wat zit er in de doos van de TT685N

1. Flitser
2. Mini standaard
3. Beschermhoes
4. Instructiehandleiding

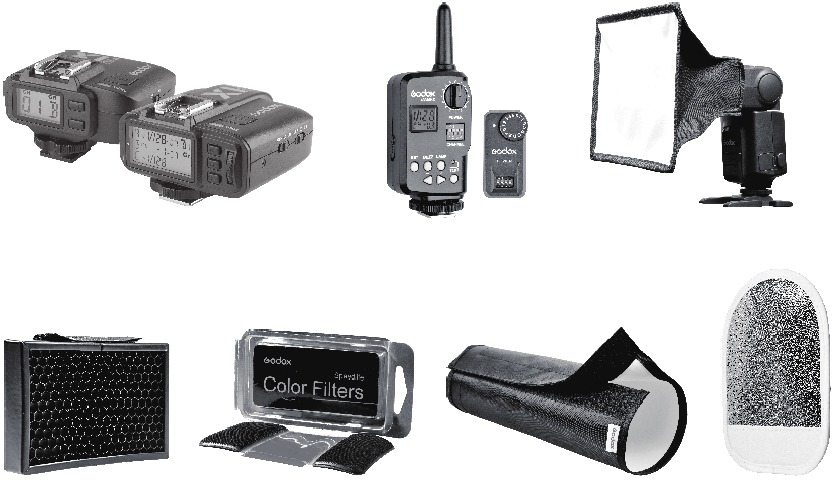

Afzonderlijk verkochte accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografie-effecten te bereiken:
X1N TTL draadloze flitstrigger, FT-16S vermogen & triggerbediening, Mini softbox, Witte & Zilveren reflector, Honingraat, Kleurgels, Snoot, enz.

Bevestigen op een camera

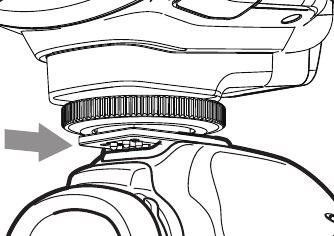

1. Bevestig de cameraflitser.
   • Schuif de bevestigingsvoet van de cameraflitser helemaal in de hotshoe van de camera.

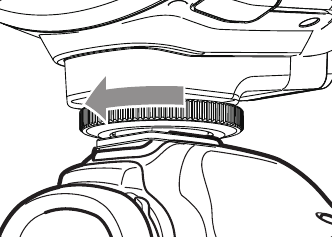

2. Zet de cameraflitser vast.
   • Draai de vergrendelring op de bevestigingsvoet totdat deze vastzit.

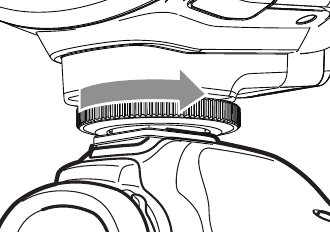

3. Maak de cameraflitser los.
   • Draai de vergrendelring op de bevestigingsvoet totdat deze los zit.


Energiebeheer

Gebruik de AAN/UIT-schakelaar om de flitser in of uit te schakelen. Schakel uit als deze langere tijd niet wordt gebruikt. Wanneer ingesteld als een masterflitser, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de camera ontspanknop half in te drukken of een flitsknop in te drukken, wordt de flitser geactiveerd. Wanneer ingesteld als een slaveflitser, gaat deze na een bepaalde periode (instelbaar, standaard 60 minuten) van inactiviteit in de slaapstand. Door een flitsknop in te drukken, wordt deze geactiveerd.

Het wordt aanbevolen om de functie Auto Power Off uit te schakelen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-APO)
De Slave Auto Power Off Timer is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar. (C.Fn-Sv APOT)

Flitsmodus — i-TTL Autoflits

Deze flitser heeft drie flitsmodi: i-TTL, Handmatig (M) en RPT (Stroboscopisch). In de i-TTL modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, modelleringsflits, enz.
* Druk op de < MODE > Modus selectieknop en drie flitsmodi worden één voor één op het LCD-scherm weergegeven bij elke druk op de knop.

i-TTL Modus

Druk op de < MODE > Modus selectieknop om de i-TTL modus te openen. Het LCD-scherm wordt weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig is ingedrukt, zal de flitser een pre-flits afgeven die de camera zal gebruiken om de belichting en de flitseroutput te berekenen vlak voordat de foto wordt gemaakt.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Dit is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC instellen:

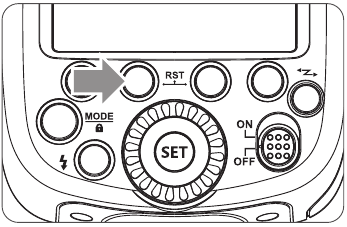

1. Druk op Functie Knop 2 <>. Het pictogram <> en de hoeveelheid flitsbelichtingscompensatie worden gemarkeerd op het LCD-scherm.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.

   • Draai aan de Selectiewiel om de hoeveelheid in te stellen.
   • "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
   • Om de flitsbelichtingscompensatie te annuleren, stelt u het bedrag in op "+0".

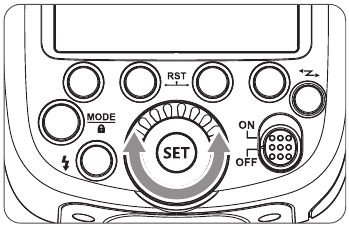

3. Druk nogmaals op de knop < SET > om de instelling te bevestigen.


Hoge Snelheid Synchronisatie

Hoge Snelheid Synchronisatie (FP-flits) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeur wilt gebruiken voor invulflitsportretten.
Selecteer het hoge snelheid synchronisatie-pictogram <>.

• Stel de flitssynchronisatiesnelheid in op 1/320s (Auto FP) of 1/250s (Auto FP) in het Nikon cameramenu. Druk de ontspanknop half in. Het pictogram <> dat op het flitsscherm wordt weergegeven, betekent dat de hoge snelheid synchronisatiefunctie is ingeschakeld op de flitser.
• Door aan de camerabedieningsknop te draaien, kan de sluitertijd worden ingesteld op 1/250s of sneller.
• Om te controleren of de FP-flitsfunctie goed werkt, kijkt u door de sluitertijd in de zoeker. Als er een snelheid van 1/250s of sneller wordt weergegeven, is de FP-flitsfunctie ingeschakeld.

• Als u een sluitertijd instelt als 1/320s (Auto FP) of 1/250s (Auto FP) in de Nikon camera-instelling, wordt <> weergegeven in het flitsscherm, ongeacht de praktische sluitertijd.
• Met hoge snelheid synchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• Om terug te keren naar de normale flitser, stelt u de flitssynchronisatiesnelheid in op andere opties dan Auto FP. Vervolgens verdwijnt het pictogram <> wanneer u de ontspanknop half indrukt.
• De multi-flitsmodus kan niet worden ingesteld in de hoge snelheid synchronisatiemodus.
• De oververhittingsbeveiliging kan worden geactiveerd na 15 opeenvolgende hoge snelheid synchronisatieflitsen.

Tweede Gordijn Synchronisatie

Met een lage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser gaat af vlak voordat de sluiter sluit.

• Zet de camera in de modus Achter en druk de ontspanknop half in, waarna het flitsweergavepaneel het tweede gordijnsynchronisatiepictogram <> weergeeft.
• Wanneer de camera niet in de modus Achter staat, zal het indrukken van de ontspanknop halverwege het pictogram <> op het flitsweergavepaneel niet oplichten.

Flashmodus — M: Handmatige flits

De flitskracht is instelbaar van 1/1 vol vermogen tot 1/128 vermogen in stappen van 1/3 stop. Om een correcte flitsbelichting te verkrijgen, gebruikt u een handmatige flitsmeter om de vereiste flitskracht te bepalen.

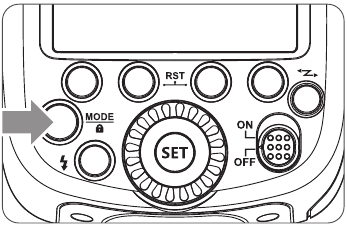

1. Druk op de < MODE > knop zodat < M > wordt weergegeven.

2. Draai aan de Select Dial (selectiewiel) om een gewenste flitskracht te kiezen.

3. Druk nogmaals op de < SET > knop om de instelling te bevestigen.


Flitskrachtbereik
De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer u de flitskracht verhoogt of verlaagt. Wanneer u bijvoorbeeld de flitskracht verlaagt naar 1/2, 1/2-0.3 of 1/20.7, en vervolgens de flitskracht verhoogt naar meer dan 1/2, worden 1/2+0.3, 1/2+0.7 en 1/1 weergegeven.

Cijfers weergegeven bij het verlagen van het flitskrachtniveau
1/1	1/1-0.3	1/1-0.7	1/2	1/2-0.3	1/2-0.7	1/4	······
	1/2+0.7	1/2+0.3		1/4+0.7	1/4+0.3		······
Cijfers weergegeven bij het verhogen van het flitskrachtniveau

Optic S1 Secondary Unit Setting (Optische S1 secundaire eenheid instelling)
In de M manual flash mode (M handmatige flitsmodus), drukt u op de <S1/S2> button (knop) zodat deze flash (flitser) kan functioneren als een optic S1 secondary flash (optische S1 secundaire flitser) met optic sensor (optische sensor). Met deze function (functie), zal de flash (flitser) synchroon afgaan wanneer de main flash (hoofdflitser) afgaat, hetzelfde effect als dat door het gebruik van radio triggers (radiografische triggers). Dit helpt bij het creëren van multiple lighting effects (meerdere lichteffecten).

Optic S2 Secondary Unit Setting (Optische S2 secundaire eenheid instelling)
Druk op de <S1/S2> button (knop) zodat deze flash (flitser) ook kan functioneren als een optic S2 secondary flash (optische S2 secundaire flitser) met optic sensor (optische sensor) in de M manual flash mode (M handmatige flitsmodus). Dit is useful (handig) wanneer camera's pre-flash function (pre-flits functie) hebben. Met deze function (functie), zal de flash (flitser) een single (enkele) "preflash" (voorflits) van de main flash (hoofdflitser) negeren en zal alleen afgaan in response (reactie) op de second (tweede), actual flash (echte flits) van de main unit (hoofdeenheid).

Manual Off Camera High-speed Setting (Handmatige High-speed instelling los van de camera)
In M manual flash mode (M handmatige flitsmodus), drukt u op de <> button (knop) om high-speed mode (high-speed modus) te selecteren en wordt weergegeven.

• S1 en S2 optic triggering (optische triggering) en off camera high-speed mode (high-speed modus los van de camera) zijn only available (alleen beschikbaar) in M manual flash mode (M handmatige flitsmodus).

Flashmodus — RPT: Stroboscopische flits

Met stroboscopic flash (stroboscopische flits) wordt een rapid series (snelle reeks) van flashes (flitsen) afgevuurd. Het kan worden gebruikt om multiple images (meerdere afbeeldingen) van een moving subject (bewegend onderwerp) in een single photograph (enkele foto) vast te leggen.
U kunt de firing frequency (afvuurfrequentie) (number of flashes per sec. (aantal flitsen per seconde), expressed as (uitgedrukt als) Hz), the number of flashes (het aantal flitsen) en the flash output (de flitskracht) instellen.

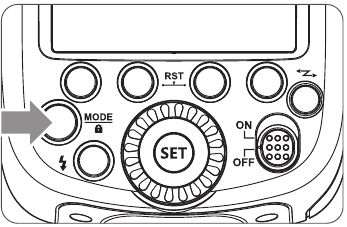

1. Druk op de <MODE> button (knop) zodat <RPT> wordt weergegeven.


2. Draai aan de Select Dial (selectiewiel) om een desired flash output (gewenste flitskracht) te kiezen.

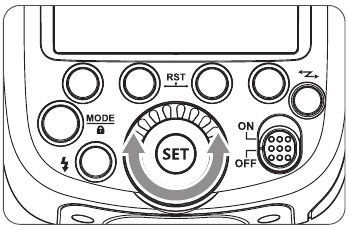

3. Stel de flash frequency (flitsfrequentie) en flash times (flitstijden) in.

   • Druk op Function Button 3 (Functieknop 3) <> button (knop) om het item (item) te selecteren (blinks (knippert)).
   • Draai aan de Select Dial (selectiewiel) om the number (het nummer) in te stellen en druk nogmaals op Function Button 4 (Functieknop 4) <> button (knop) om te confirm (bevestigen). The next item to be set (het volgende item dat moet worden ingesteld) will blink (knippert).
   • After you finish the setting (nadat u de instelling hebt voltooid), drukt u op de <SET> button (knop) en all the settings (alle instellingen) will be displayed (worden weergegeven).

Calculating the Shutter Speed (De sluitertijd berekenen)
During stroboscopic flash (tijdens stroboscopische flits), the shutter (sluiter) remains open (blijft open) until the firing stops (totdat het afvuren stopt). Use the formula below (gebruik de onderstaande formule) to calculate the shutter speed (om de sluitertijd te berekenen) and set it with the camera (en stel deze in met de camera).
Number of Flashes (Aantal flitsen) / Flash Frequency (Flitsfrequentie) = Shutter Speed (Sluitertijd)
For example (bijvoorbeeld), if the number of flashes (als het aantal flitsen) 10 is en the firing frequency (de afvuurfrequentie) 5 Hz is, the shutter speed (de sluitertijd) should be at least (moet minimaal) 2 seconds (seconden) zijn.

To avoid overheating and deteriorating the flash head (om oververhitting en aantasting van de flitskop te voorkomen), do not use stroboscopic flash (gebruik geen stroboscopische flits) more than (meer dan) 10 times (keer) in succession (achter elkaar). After (na) 10 times (keer), allow the camera flash to rest (laat de cameraflitser rusten) for at least (gedurende minstens) 15 minutes (minuten). If you try to use the stroboscopic flash (als u de stroboscopische flits probeert te gebruiken) more than (meer dan) 10 times (keer) in succession (achter elkaar), the firing might stop automatically (kan het afvuren automatisch stoppen) to protect the flash head (om de flitskop te beschermen). If this happens (als dit gebeurt), allow at least (laat minstens) 15 minutes' rest (minuten rust) for the camera flash (voor de cameraflitser).

• Stroboscopic flash (stroboscopische flits) is most effective (het meest effectief) with a highly reflective subject (met een sterk reflecterend onderwerp) against a dark background (tegen een donkere achtergrond).
• Using a tripod (het gebruik van een statief) and a remote control (en een afstandsbediening) is recommended (wordt aanbevolen).
• A flash output (een flitskracht) of 1/1 and 1/2 cannot be set (kan niet worden ingesteld) for stroboscopic flash (voor stroboscopische flits).
• Stroboscopic flash (stroboscopische flits) can be used with"buLb".
• If the number of flashes (als het aantal flitsen) is displayed as "--" (wordt weergegeven als "--"), the firing will continue (blijft het afvuren doorgaan) until the shutter closes (totdat de sluiter sluit) or the battery is exhausted (of de batterij leeg is). The number of flashes (het aantal flitsen) will be limited (wordt beperkt) as shown by the following table (zoals weergegeven in de volgende tabel).

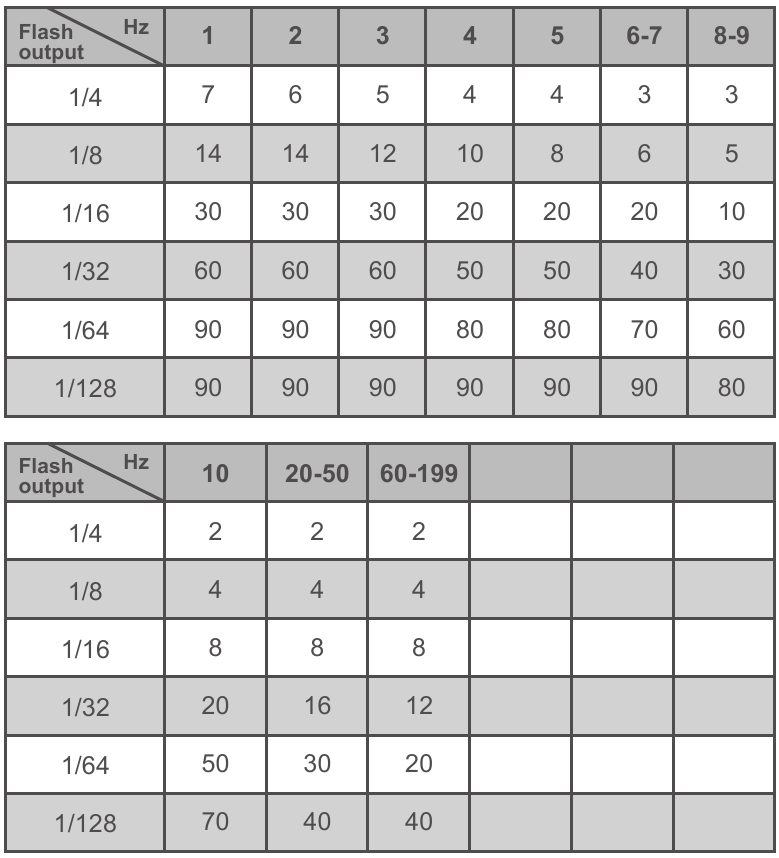

Maximum Stroboscopic Flashes (Maximale stroboscopische flitsen):

Draadloze flitsfotografie: Optische transmissie

Dit product is compatibel met het Nikon Creative Lighting System (CLS). Het kan functioneren als een optische draadloze master- of slaveflitser. Als masterunit kan het Nikon speedlights, bijvoorbeeld SB900 en SB-910, draadloos aansturen. Als slaveunit kan het worden aangestuurd door draadloze signalen van Nikon speedlights, bijvoorbeeld SB-900, en pop-up flitsercommanders van Nikon camera's, bijvoorbeeld D7100/D7000/D800.

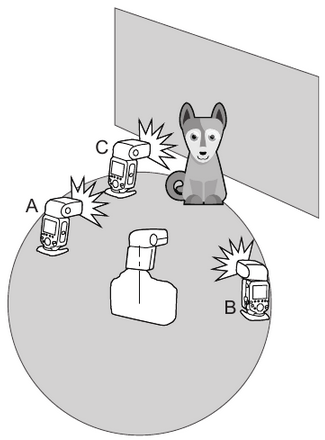

• U kunt drie slavegroepen instellen voor i-TTL autoflitsfotografie. Met i-TTL autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de slave-units op de masterflitser in de modus i-TTL / Manual / RPT worden automatisch naar de slave-units verzonden. Het enige wat u hoeft te doen, is de masterunit voor elke slavegroep instellen zonder enige handeling voor de slave-units tijdens het fotograferen.
• Deze flitser kan werken in de flitsmodi i-TTL / M / RPT / OFF wanneer deze is ingesteld als masterunit.

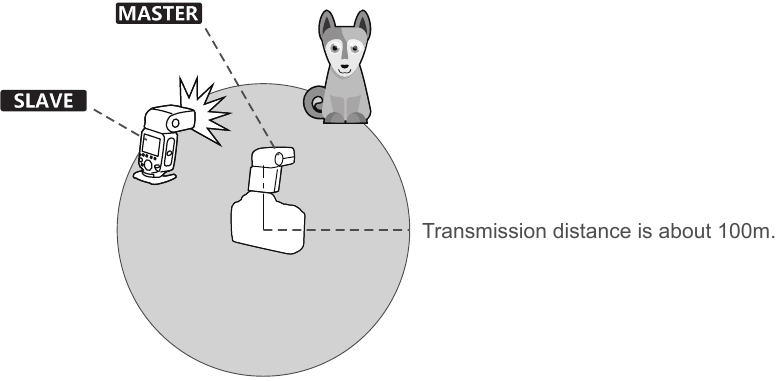

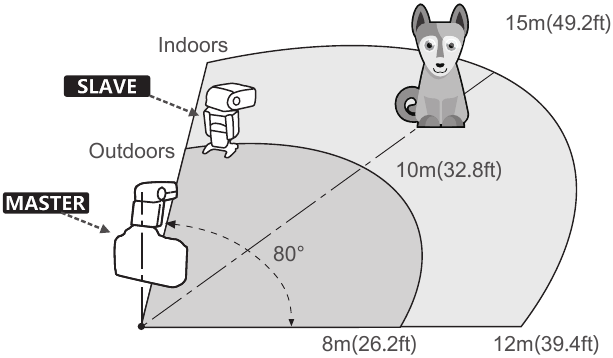

Positionering en werkbereik van slave/masterunit

• Zelfs met meerdere slave-units kan de masterunit ze allemaal draadloos aansturen.
• In deze gebruikershandleiding verwijst "masterunit" naar de cameraflitser op een camera en "slaveunit" wordt aangestuurd door de masterunit.

Draadloze instellingen

U kunt schakelen tussen normale flits en draadloze flits. Voor normale flitsfotografie moet u de draadloze instelling op OFF zetten.

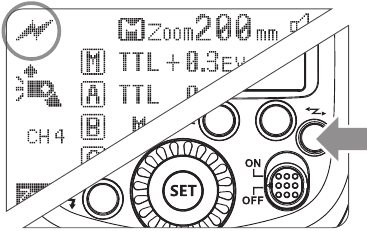

Masterunit instellen
Druk op de knop <> zodat <> op het LCD-scherm wordt weergegeven. Als <RPT> wordt weergegeven, betekent dit dat de RPT-modus (RPT-modus) AAN staat.
De achtergrondverlichting wordt nu groen.

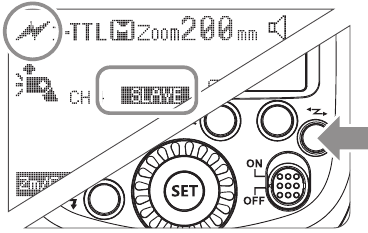

Slaveunit instellen
Druk nogmaals op de knop <> zodat <> en <> op het LCD-scherm worden weergegeven.
De achtergrondverlichting wordt nu oranje.

De flitsmodus van de masterunit instellen

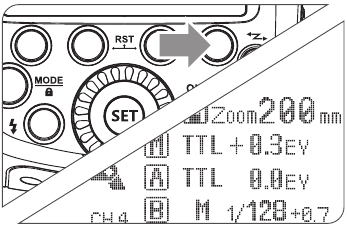

1. Druk op Functie Knop 4 <> om de groep te kiezen uit M/A/B/C. Druk vervolgens op Functie Knop 3 <> zodat de masterunit kan werken in de flitsmodus OFF / i-TTL / M. Kies een van deze als de flitsmodus van de masterunit.

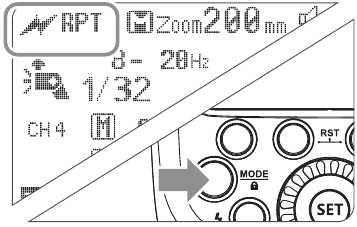

2. Druk op de "MODE/Lock" knop om naar de RPT-modus (RPT-modus) te schakelen.


Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slaveunit(s) moeten op hetzelfde zijn ingesteld.

1. Druk op Functie Knop 3 <> en draai aan de Select Dial om een kanaal-ID van 1 tot 4 te kiezen.
2. Druk op de <SET> knop om te bevestigen.

Draadloze ID-instellingen

Wijzig de draadloze kanalen en draadloze ID om interferentie te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de masterunit en de slaveunit op hetzelfde zijn ingesteld.
Druk op de <MENU> knop om C.Fn ID te openen. Druk op de <SET> knop om de uitschakeling van de OFF-kanaaluitbreiding te kiezen en kies een willekeurig cijfer van 01 tot 99.

i-TTL Volautomatische draadloze flitsfotografie

Automatische draadloze flits gebruiken met een enkele slaveunit

1. Masterunit instellen

   • Bevestig een TT685N cameraflitser op de camera en stel deze in als de masterunit.
   • M/A/B/C kan onafhankelijk als TTL-modus worden ingesteld.
2. Slaveunit instellen

   • Stel de andere cameraflitser in als de draadloze slaveunit.
   • De slaveunit kan worden ingesteld als A/B/C.
3. Controleer het communicatiekanaal.
   • Als de masterunit en slaveunit(s) op een ander kanaal zijn ingesteld, stel ze dan in op hetzelfde kanaal.

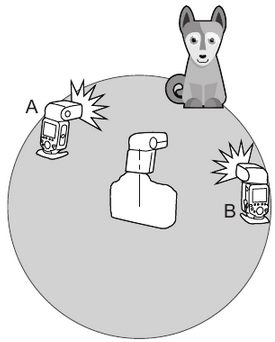

4. Positioneer de camera en flitsers.
   • Positioneer de camera en flitsers zoals de afbeelding laat zien.

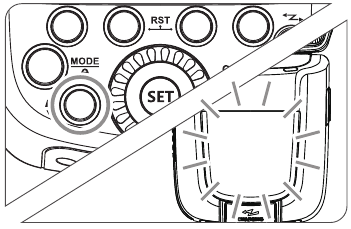

5. Controleer of de flitser klaar is.

   • Controleer of de gereedheidsindicator van de masterflitser oplicht.
   • Wanneer de gereedheidsindicator van de slaveflitser klaar is, knippert het AFassist-bundelverlichtingsgebied met tussenpozen van 1 seconde.

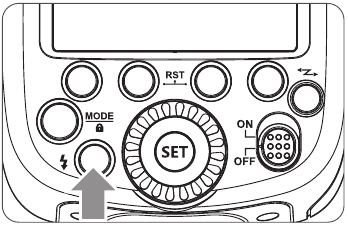

6. Controleer de werking van de flitser.

   • Druk op de Test Knop <> van de masterunit.
   • Vervolgens zal de slaveunit flitsen. Zo niet, pas dan de hoek van de slaveunit ten opzichte van de masterunit en de afstand tot de masterunit aan.

De slaveunit kan defect zijn of een ongewenste flits afgeven als gevolg van de nabijgelegen fluorescentielamp of het computerscherm.

• Als de automatische uitschakelfunctie van de slaveunit werkt, drukt u op de testknop van de masterunit om deze in te schakelen. Houd er rekening mee dat testflitsen niet beschikbaar is tijdens de normale meettijd van de camera.
• De effectieve tijd van automatische uitschakeling van de slave is veranderlijk. (C.Fn-Sv APOT)
• Door enkele instellingen te wijzigen, knippert de automatische AF-assist zender niet meer nadat de gereedheidsindicator van de slaveunit oplicht. (C.Fn-AF)

Volautomatische draadloze flits gebruiken
De FEC en andere instellingen die op de masterunit zijn ingesteld, verschijnen ook automatisch op de slaveunit. De slaveunit heeft geen enkele handeling nodig. Gebruik de volgende instellingen om draadloze flitsen te maken volgens dezelfde methoden als bij normale flitsfotografie.

• Flitsbelichtingscompensatie ()
• High-Speed Sync ()

Over de masterunit
Gebruik twee of meer masterunits. Door meerdere camera's met bevestigde masterunitflitser voor te bereiden, kunnen camera's tijdens het fotograferen worden verwisseld terwijl dezelfde lichtbron (slaveunit) behouden blijft.

M: Draadloze flitsfotografie met handmatige flits

Dit beschrijft draadloze (meervoudige) fotografie met behulp van handmatige flits. U kunt fotograferen met een andere flitssterkte-instelling voor elke slaveunit (flitsgroep). Stel alle parameters in op de masterunit.

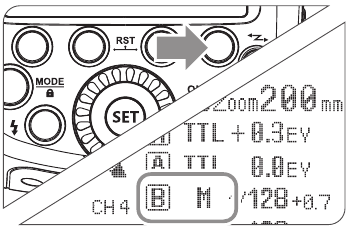

1. De flitsmodus instellen op <M>.

   • Druk op Functie Knop 4 <> om groepen te kiezen. Druk vervolgens op Functie Knop 3 <> om de flitser in te stellen op de modus M.

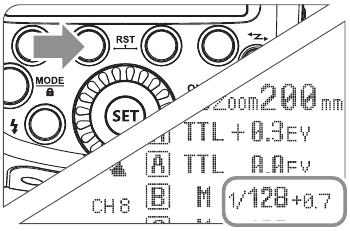

2. Flitssterkte instellen.

   • Druk op Functie Knop 2 <>. Draai aan de Select Dial om de flitssterkte van de groepen in te stellen. Druk op de <SET> knop om te bevestigen.
3. De foto maken.
   • Elke groep flitst met de ingestelde flitsverhouding.

RPT: Draadloze flitsfotografie met handmatige flits

Stel <RPT> stroboscopische flits in.

• Druk op de <MODE> knop zodat < RPT> wordt weergegeven.
• De stroboscopische flits instellen.

De flitsfrequentie van de stroboscopische flits tijdens de optische transmissie draadloze fotografie kan worden ingesteld van 1 Hz tot 100 Hz (instellingen van 250 Hz tot 500 Hz zijn niet beschikbaar).

Draadloze flitsfotografie: Radio (2.4G) transmissie

Het gebruik van een flitser (master/slave) met een draadloze flitsfunctie via radiotransmissie maakt het gemakkelijk om te fotograferen met geavanceerde draadloze meervoudige flitsbelichting, op dezelfde manier als i-TTL autoflitsfotografie. De basis relatieve positie en het werkbereik worden weergegeven in de afbeelding. U kunt vervolgens draadloze i-TTL autoflitsfotografie uitvoeren door de masterunit in te stellen op <i-TTL>.

Positionering en werkbereik (Voorbeeld van draadloze flitsfotografie)

• Autoflitsfotografie met één slaveunit


• Gebruik de meegeleverde ministandaard om de slaveunit te positioneren.
• Voer vóór het fotograferen een testflits en testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van de slave-units, de omgeving en de weersomstandigheden.

Draadloze meervoudige flitsfotografie
U kunt de slave-units in twee of drie groepen verdelen en i-TTL autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Daarnaast kunt u voor elke flitsgroep een andere flitsmodus instellen en fotograferen, voor maximaal 5 groepen.

• Automatische fotografie met twee slavegroepen

• Automatische fotografie met drie slavegroepen


Draadloze fotografie met behulp van radiotransmissie heeft voordelen ten opzichte van draadloze fotografie met behulp van optische transmissie, zoals minder beïnvloeding door obstakels en dat de draadloze sensor van de slaveunit niet naar de masterunit hoeft te worden gericht. De belangrijkste functionele verschillen zijn als volgt:

Functie	Radiotransmissie	Optische transmissie
Afstand	100m	15m
Kanaal	1~32	1~4
Wordt gestoord	Moeilijk	Gemakkelijk

De reden & oplossing voor het niet activeren in Godox 2.4G draadloos

1. Gestoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   • Om de kanaal CH-instelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en het kanaal te gebruiken dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werken uit.
2. Zorg ervoor dat de flitser zijn recycling heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitsgereedheidsindicator brandt) en dat de flitser niet in de staat van oververhittingsbeveiliging of een andere abnormale situatie verkeert.
   • Verlaag de flitssterkte. Als de flitser in de TTL-modus staat, probeer deze dan te wijzigen in de M-modus (een preflash is nodig in de TTL-modus).
3. Of de afstand tussen de flitstrigger en de flitser te klein is
   • Schakel de "draadloze modus voor korte afstand" in op de flitstrigger ( X1-serie: houd de testknop ingedrukt en zet hem vervolgens aan totdat de flitsgereedheidsindicator 2 keer knippert.
     XPro-serie: stel de C.Fn-DIST in op 0-30m.
4. Of de flitstrigger en de ontvangende apparatuur in de lage batterijstatus verkeren
   • Vervang de batterij (de flitstrigger wordt aanbevolen om 1.5V alkaline wegwerpbatterijen te gebruiken).

Andere toepassingen

Draadloze bedieningsfunctie

De flitser is ingebouwd met een draadloze bedieningspoort, zodat u het vermogensniveau van de flitser en de flitsertriggering draadloos kunt aanpassen. Om de flitser draadloos te bedienen, hebt u een FT-16S-afstandsbedieningsset nodig (op de camera en op de flitser). Steek het ontvangende uiteinde in de draadloze bedieningspoort op de flitser en steek het zendende uiteinde in de hot shoe van de camera. Instellingen die zijn gemaakt op de hotshoe-gemonteerde zend- en ontvangende uiteinden, worden draadloos naar de flitser gecommuniceerd. Vervolgens kunt u op de ontspanknop van de camera drukken om de flitser te activeren. U kunt het zendende uiteinde ook bij de hand houden om uw off-camera flitser te bedienen.

Zie de gebruikershandleiding voor volledige instructies over het gebruik van de FT-serie afstandsbediening.

Synchronisatie-triggering

De synchronisatiekabelaansluiting is een Φ3,5 mm-stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter afgevuurd.

Modelleerflitser

Als de camera een scherptedieptevoorbeeldknop heeft, wordt de flitser continu gedurende 1 seconde afgevuurd wanneer u erop drukt. Dit wordt modelleerflitser genoemd. Hiermee kunt u de schaduweffecten op het onderwerp en de lichtbalans zien. U kunt de modelleerflitser afvuren tijdens draadloze of normale flitsopnamen.

• Om oververhitting en verslechtering van de flitskop te voorkomen, mag u de modelleerflitser niet meer dan 10 keer achter elkaar afvuren. Als u de modelleerflitser 10 keer achter elkaar afvuurt, moet u de cameraflitser minstens 10 minuten laten rusten.

Auto Focus-hulplicht

In slecht verlichte omgevingen of omgevingen met een laag contrast, gaat de ingebouwde auto focus-hulplicht automatisch branden om het scherpstellen te vergemakkelijken. De lichtbundel gaat alleen branden als automatisch scherpstellen moeilijk is en gaat uit zodra het automatisch scherpstellen correct is.
Als u de auto focus-hulplicht wilt uitschakelen, zet u de "AF" op "OFF" (UIT) in de C.Fn-instellingen.

• Als u merkt dat de auto focus-hulplicht niet brandt, komt dit doordat de camera correct heeft scherpgesteld.

Positie	Effectief bereik
Midden	0,6~10m / 2.0~32.8 voet
Periferie	0,6~5m / 2.0~16.4 voet

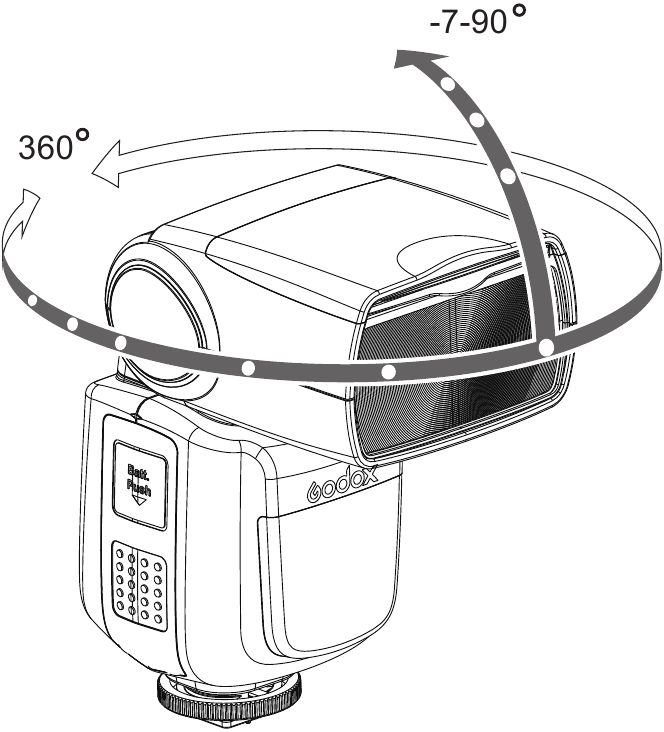

Indirect flitsen

Door de flitskop naar een muur of plafond te richten, kaatst de flitser van het oppervlak voordat het onderwerp wordt verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een natuurlijkere opname. Dit wordt indirect flitsen genoemd.
Om de indirecte richting in te stellen, houdt u de flitskop vast en draait u deze in een geschikte hoek.

• Als de muur of het plafond te ver weg is, kan de indirecte flitser te zwak zijn en leiden tot onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het indirecte oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een schittering creëren

Met het schitteringspaneel kunt u een schittering in de ogen van het onderwerp creëren om de gezichtsuitdrukking tot leven te brengen.

1. Richt de flitskop 90° omhoog.
2. Trek het brede paneel eruit. Het schitteringspaneel komt tegelijkertijd naar buiten.

3. Duw het brede paneel terug naar binnen.

   • Duw alleen het brede paneel naar binnen.
   • Volg dezelfde procedures als voor indirect flitsen.

• Richt de flitskop recht naar voren en vervolgens 90° omhoog. De schittering verschijnt niet als u de flitskop naar links of rechts zwenkt.
• Voor het beste schitteringseffect, blijf 1,5 m/4,9 ft van het onderwerp verwijderd.

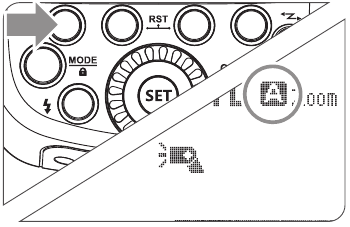

ZOOM: De flitsdekking instellen en het brede paneel gebruiken

De flitsdekking kan automatisch of handmatig worden ingesteld. Het kan worden ingesteld om overeen te komen met de lensbrandpuntsafstand van 20 mm tot 200 mm. Met het ingebouwde brede paneel kan de flitsdekking ook worden uitgebreid voor 14 mm groothoeklenzen.
Druk in de handmatige zoommodus op de knop <ZOOM/C.FN>.

• Draai aan de selectieknop om de flitsdekking te wijzigen.
• Als <> wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere rand heeft.

Het brede paneel gebruiken
Trek het brede paneel eruit en plaats het over de flitskop zoals weergegeven. De flitsdekking wordt dan uitgebreid tot 14 mm.

• Het schitteringspaneel komt tegelijkertijd naar buiten. Duw het schitteringspaneel terug naar binnen.
• De knop <ZOOM/C.FN> werkt niet.

Waarschuwing voor een bijna lege batterij
Als de batterij bijna leeg is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies
Aangepaste functietekens	Functie	Instelling Nr.	Instellingen & Beschrijving
m/ft	Afstandsindicator	m	m
		ft	voeten
APO	Automatisch uitschakelen	ON	AAN
		OFF	UIT
AF	AF-hulplicht	ON	AAN
		OFF	UIT
Sv APOT	Slave automatisch uitschakelen timer	60min	60min
		30min	30min
BEEP	Pieper	ON	AAN
		OFF	UIT
LIGHT	Tijd voor achtergrondverlichting	12sec	Uit in 12 sec.
		OFF	Altijd uit
		ON	Altijd aan
LCD	LCD-contrastverhouding	0~9	10 niveaus
ID	Draadloze ID	OFF	Uit
		01-99	Kies een getal van 01-99
Sv LED	Draadloze LED-lamp	OFF	Uit
		ON	aan

1. Houd de knop <Zm/C.Fn> Achtergrondverlichting/Aangepaste instelling 2 seconden of langer ingedrukt totdat het C.Fn-menu wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de selectieknop om de aangepaste functies te kiezen.
3. Wijzig de instelling.
   • Druk op de knop <SET> en het instellingsnummer knippert.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Druk op <SET>
4. In de C.Fn-status houdt u de knop "Clear" (Wissen) 2 seconden lang ingedrukt totdat "OK" op het paneel wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Beveiligingsfunctie

Oververhittingsbeveiliging

• Om oververhitting en verslechtering van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen in snelle opeenvolging afvuren met 1/1 vol vermogen. Laat na 30 continue flitsen een rusttijd van minstens 10 minuten toe.
• Als u meer dan 30 continue flitsen afvuurt en vervolgens met korte tussenpozen meer flitsen afvuurt, kan de interne oververhittingsbeveiligingsfunctie worden geactiveerd en de recyclingtijd langer dan 10 seconden maken. Als dit gebeurt, laat u een rusttijd van ongeveer 10 minuten toe en keert de flitser terug naar normaal.
• Wanneer de oververhittingsbeveiliging is gestart, wordt weergegeven op het LCD-scherm.
  Aantal flitsen dat de oververhittingsbeveiliging activeert:

  Vermogensuitvoerniveau	Aantal flitsen
  1/1	30
  1/2 +0.7	40
  1/2 +0.3	50
  1/2	60
  1/4 (+0.3,+0.7)	100
  1/8 (+0.3,+0.7)	200
  1/16 (+0.3,+0.7)	300
  1/32 (+0.3,+0.7)	500
  1/64 (+0.3,+0.7)	1000
  1/128 (+0.3,+0.7)

  Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed sync-triggermodus:

  Vermogensuitvoer	Aantal keren
  1/1	15
  1/2 (+0.3,+0.7);	20
  1/4 (+0.3,+0.7)	30
  1/8 (+0.3,+0.7);
  1/16 (+0.3,+0.7)	40
  1/32 (+0.3,+0.7);
  1/64 (+0.3,+0.7);	50
  1/128 (+0.3,+0.7);

Andere beveiligingen

Het systeem biedt realtime bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst geeft prompts ter referentie:

Prompts op het LCD-scherm	Betekenis
E1	Er treedt een storing op in het recyclingsysteem, waardoor de flitser niet kan worden afgevuurd. Start de flitser opnieuw op. Als het probleem aanhoudt, stuur dit product dan naar een onderhoudscentrum.
E2	Het systeem wordt oververhit. Laat het 10 minuten rusten.
E3	De spanning op twee contacten van de flitsbuis is te hoog. Stuur dit product dan naar een onderhoudscentrum.
E9	Er zijn enkele fouten opgetreden tijdens het upgraden. Gebruik de juiste firmware-upgrademethode.

Technische gegevens

Model		TT685N
Type
Compatibele camera's		Nikon DSLR-camera's (i-TTL autoflash)
Richtgetal. (1/1 output @ 200mm)		60 (m ISO 100) 190 (feet ISO 100)
Flitsdekking		20 tot 200mm (14mm met breedbeeldpaneel)
		Automatische zoom (Flitsdekking automatisch ingesteld om overeen te komen met de brandpuntsafstand van de lens en de beeldgrootte)
		Handmatige zoom
		Draaibare/kantelbare flitskop (bounce flash): 0 tot 360° horizontaal en -7° tot 90° verticaal
Flitsduur		1/300 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem		i-TTL autoflash en handmatige flitser
Flitsbelichtingscompensatie (FEC)		Handmatig. FEB: ±3 stops in stappen van 1/3 stop (Handmatige FEC en FEB kunnen worden gecombineerd.)
Synchronisatiemodus		High-speed sync (tot 1/8000 seconde), first-curtain sync (synchronisatie op het eerste gordijn) en second-curtain sync (synchronisatie op het tweede gordijn)
Multi flash (Meerdere flitsen)		Voorzien (tot 90 keer, 100Hz)
Draadloze flitser (Optische transmissie en 2.4G transmissie)
Draadloze flitsfunctie		Master, Slave, Off (Uit)
Bestuurbare slave-groepen		3 (A, B en C)
Transmissiebereik (ong.)	Optisch	Binnen: 12 tot 15 m
		Buiten: 8 tot 10 m
		Ontvangsthoek master unit: ±40° horizontaal, ±30° verticaal
	2.4G	100m
Kanalen	Optisch	4 (1, 2, 3 en 4)
	2.4G	32 (1~32)
Slave-ready indicator		Twee rode indicatoren knipperen
Modeling flash (Modelleerflits)		Geactiveerd met de scherptedieptevoorbeeldknop van de camera
Auto Focus Assist Beam (Hulpstraal automatische scherpstelling)
Effectief bereik (ong.)		Midden: 0.6~10m
		Periferie: 0.6~5m
Stroomvoorziening
AA batterijen		Ni-MH batterijen (aanbevolen) of 4*LR6 alkaline batterijen
Recycle time (Oplaadtijd)		Ong. 0.1-2.6 seconden (eneloop Ni-MH batterijen van Panasonic). Rode LED-indicator licht op wanneer de flitser gereed is.
Full power flashes (Flitsen op vol vermogen)		Ong. 230 (2500mA Ni-MH batterijen)
Power saving (Stroombesparing)		Schakelt automatisch uit na ong. 90 seconden inactiviteit. (60 minuten indien ingesteld als slave)
Sync Triggering Mode (Synchronisatie activeringsmodus)		Hotshoe, 3.5mm sync line (synchronisatiekabel), Wireless control port (draadloze besturingspoort)
Color Temperature (Kleurtemperatuur)		5600±200k
Afmetingen
B x H x D		64*76*190 mm
Gewicht zonder batterij		410g
Gewicht met batterij		530g

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser kan niet worden opgeladen.

• De batterij is in de verkeerde richting geplaatst.
  • Plaats de batterij in de juiste richting.
• De interne batterij van de cameraflitser is leeg.
  • Als <> verschijnt en knippert op het LCD-scherm, vervang dan onmiddellijk de batterij.

De cameraflitser flitst niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  • Bevestig de montagevoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  • Reinig de contacten.

De stroom schakelt vanzelf uit.

• Na 90 seconden inactiviteit werd de automatische uitschakeling van de stroom van kracht als de flitser is ingesteld als master.
  • Druk de sluiterknop half in of druk op een willekeurige flitsknop om de flitser te activeren.
• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als slave.
  • Druk op een willekeurige flitsknop om de flitser te activeren.

Automatische zoom werkt niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  • Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt high-speed sync gebruikt.
  • Bij high-speed sync is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de modus Manual Flash (Handmatige flits) gebruikt.
  • Zet de flitsmodus op i-TTL of pas de flitsoutput aan.

Foto's hebben donkere hoeken of slechts delen van het doelonderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  • Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor middenformaat camera's. Trek het breedbeeldpaneel uit om de flitsdekking te vergroten.

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrades via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

USB-aansluitkabel is niet inbegrepen in dit product. De USB-poort is een standaard Micro USB-aansluiting. Een gewone USB-aansluitkabel is van toepassing.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende
Nikon DSLR-cameramodellen:

D800	D700	D7100	D7000	D5200	D5100	D5000
D300	D300S	D3200	D3100	D3000	D200	D70S
D810	D610	D90

Deze tabel bevat alleen de geteste cameramodellen, niet alle Nikon DSLR-serie camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
Rechten om deze tabel te wijzigen zijn voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontdaan van stof.
• Het is normaal dat de flitsbuis warm is tijdens gebruik. Vermijd onnodige continue flitsen.
• Onderhoud aan de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals de flitsbuis, wordt ondersteund met een garantie van één jaar.
• Ongeautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet weergegeven in deze handleiding.

GODOX Photo Equipment Co., Ltd.
Add: 1st to 4th Floor, Building 2/ 1st to 4th Floor, Building 4, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
http://www.godox.com

Referenties

• GODOX Photo Equipment Co.,Ltd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox TT685N -Thinklite TTL Camera Flash For Nikon Handleiding

Beschikbare talen
