Godox TT685II N Handleiding

Voorwoord

Deze TT68511N cameraflitser is van toepassing op camera's uit de Nikon-serie en is compatibel met i-TTL II automatische flitser. Met deze i-TTL-compatibele flitser wordt uw opname eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe omgevingen met veranderend licht. Deze cameraflitser beschikt over:

• Ca. GN60 (ISO 100, @200mm), 81 stappen van 1/1 tot 1/256.
• Volledige ondersteuning voor i-TTL-cameraflitser. Bruikbaar als zender- of ontvangereenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-scherm om duidelijke en gemakkelijke bediening mogelijk te maken.
• Met ingebouwd draadloos 2,4 GHz-afstandsbedieningssysteem om verzenden en ontvangen te ondersteunen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), FEC, FEB, enz.
• Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige verlichting.
• Ondersteuning met firmware-upgrade.

• Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
• Niet demonteren. Als reparaties nodig zijn, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren. Stop met het gebruik van dit product als het openbreekt als gevolg van uitpersing, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
• Richt de flits niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan visuele beperking optreden.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, wat kan leiden tot brand of elektromagnetische interferentie.
• Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50°C. Anders kunnen de elektronische onderdelen beschadigd raken.
• Schakel de flitser onmiddellijk uit in geval van een storing.

Conventies die in deze handleiding worden gebruikt

• Deze handleiding is gebaseerd op de aanname dat zowel de camera als de aan/uit-schakelaars van de cameraflitser zijn ingeschakeld.
• De volgende waarschuwingssymbolen worden in deze handleiding gebruikt:

Het symbool Voorzichtigheid geeft een waarschuwing om problemen met fotograferen te voorkomen.

Het symbool Opmerking geeft aanvullende informatie.

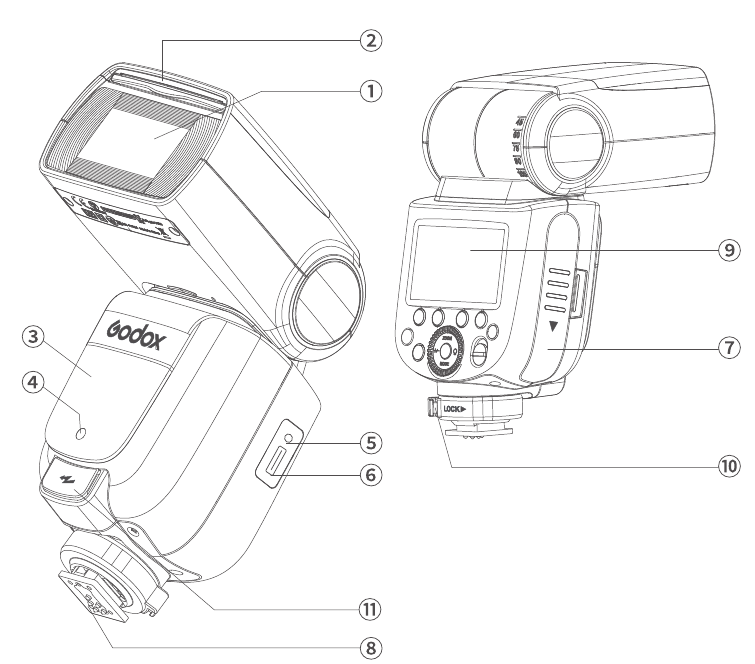

Namen van onderdelen

Body

1. Flitskop
2. Ingebouwd breedbeeldpaneel
3. Draadloze sensor
4. Hulpstraal scherpstellen
5. Synchroonkabelaansluiting
6. Type-C USB-poort

7. Batterijklep
8. Hotshoe
9. LCD paneel
10. Bevestigingsgesp hotshoe
11. .Externe oplaadpoort

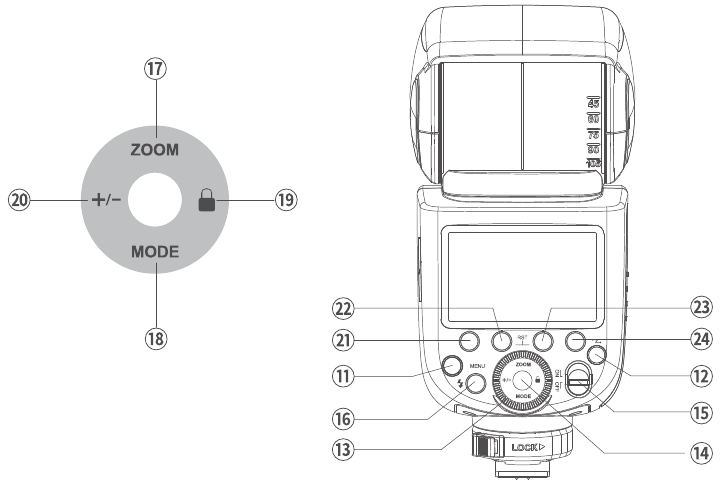

Bedieningspaneel

11. <MENU> Flitsmenu knop/Vergrendelknop
12. Draadloze selectieknop
13. Selectiewiel
14. Instelknop
15. Aan/uit-schakelaar
16. Testknop / Flitser gereed indicator

17. <ZOOM> Instelling focuslengte
18. <MODE>Modus selectieknop
19. Vergrendelinstelling
20. Uitvoer
21. Functieknop 1
22. Functieknop 2
23. Functieknop 3
24. Functieknop 4

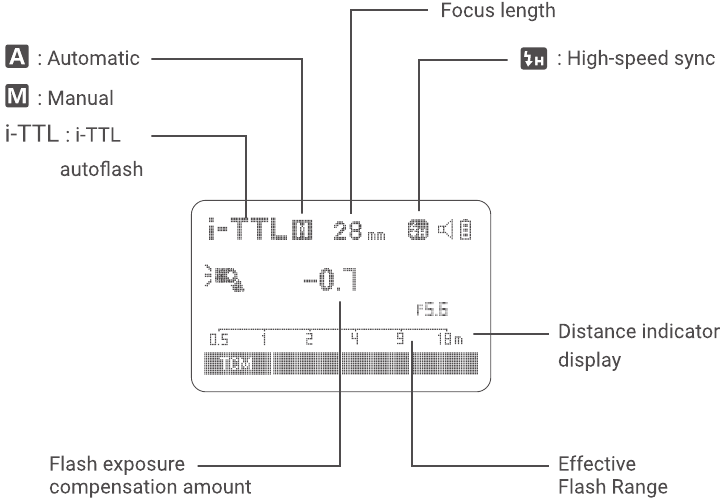

LCD-scherm

(1)i-TTL Automatische flitser
Zoom :zoomweergave

• Het scherm toont alleen de momenteel toegepaste instellingen.
• De functies die worden weergegeven boven functieknop 1 tot 4, zoals en <M/A/B/C>, veranderen afhankelijk van de status van de instellingen.
• Het LCD-scherm licht op wanneer knoppen en draaiknoppen worden bediend.

(2)M Handmatige flitser

(3)RPT-flitser

(4) Radio-overdracht Opname

• Zendereenheid (TX)


• Ontvangereenheid (RX)


LCD-scherm in drie modi

• Bevestigd aan de camera

• 2.4G Radio-overdracht: Als zendereenheid

• 2.4G Radio-overdracht: Als ontvangereenheid

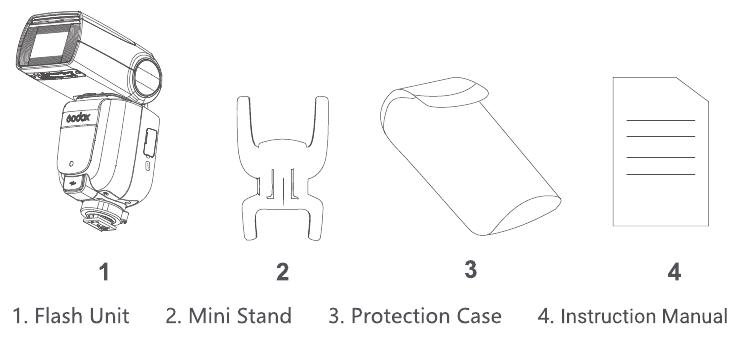

Wat zit er in de doos van de TT68511N-kit?

Afzonderlijk verkochte accessoires

• Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografie-effecten te bereiken: XProC, X2T-C & XIC TTL draadloze flits trigger, enz.

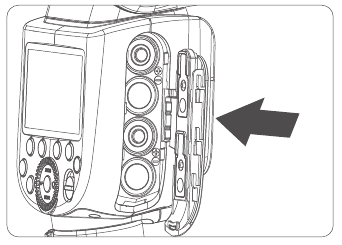

De batterij plaatsen en verwijderen

1. Om de batterij te verwijderen, houdt u de batterij vast en drukt u op het compartiment en duwt u de batterij naar beneden om deze eruit te halen.

2. Plaats 4 batterijen met de juiste polariteit nadat u het batterijcompartiment hebt geopend, sluit en duw het naar de bovenkant.


Tips: In combinatie met de optionele Godox Flash Power Box PB960 heeft de TT68511N meer flitsmomenten, een kortere oplaadtijd en een langere duur.

Bevestigen aan een camera

1. Bevestig de cameraflitser.

   Draai de bevestigingsgesp van de hotshoe naar links en steek de cameraflitser in de hotshoe van de camera.
2. Zet de cameraflitser vast.

   Draai de bevestigingsgesp van de hotshoe naar rechts totdat deze vastklikt.
3. Maak de cameraflitser los.

   Druk op de knop en draai de bevestigingsgesp van de hotshoe naar links totdat deze loszit.

Energiebeheer

Gebruik de aan/uit-schakelaar om de flitser in of uit te schakelen. Schakel uit als deze langere tijd niet wordt gebruikt. Als u de flitser als zender instelt, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de camerasluiter half in te drukken of op een flitsknop te drukken, wordt de flitser geactiveerd. Als u de flitser als ontvanger instelt, gaat deze na een bepaalde periode (instelbaar, standaard 60 minuten) van inactiviteit in de slaapstand. Door op een flitsknop te drukken, wordt deze geactiveerd.

Het wordt aanbevolen om de functie Automatisch uitschakelen uit te schakelen wanneer de flitser buiten de camera wordt gebruikt.

De timer voor automatisch uitschakelen van de ontvanger is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar.

Flitsmodus—i-TTL automatische flitser

Deze flitser heeft drie flitsmodi: i-TTL, Handmatig (M) en RPT (Stroboscopisch). In de i-TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, modelleringsflitser, bediening met het menuscherm van de camera.

* Druk op < MODE > Modus selectieknop en drie flitsmodi worden één voor één op het LCD-scherm weergegeven bij elke druk.

i-TTL-modus
Druk op < MODE > Modus selectieknop om de i-TTL-modus te openen. Het LCD-scherm wordt weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig wordt ingedrukt, geeft de flitser een pre-flits die de camera zal gebruiken om de belichting en de flitser output te berekenen vlak voordat de foto wordt gemaakt.

FEC: Flitsbelichtingscompensatie
Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Het is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC-instelling:

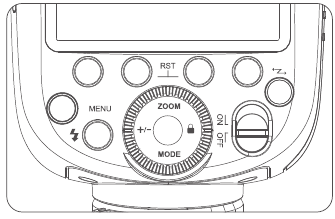

1. Druk op de <+/-> knop. De flitsbelichtingscompensatie hoeveelheid wordt gemarkeerd op het LCD-scherm.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.


• Draai aan de selectiewiel om de hoeveelheid in te stellen.
• "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
• Om de flitsbelichtingscompensatie te annuleren, stelt u de hoeveelheid in op "+0".

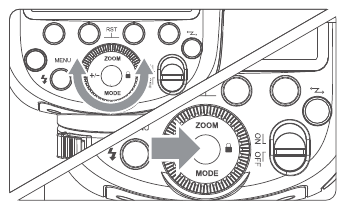

3. Druk nogmaals op de Set (Instellen) knop om de instelling te bevestigen.


Hogesnelheidssynchronisatie
Hogesnelheidssynchronisatie (FP-flitser) stelt de flitser in staat te synchroniseren met alle camerasluitertijden. Dit is handig als u prioriteit wilt geven aan het diafragma voor portretten met invulflitser.

Kies Hogesnelheidssynchronisatie <>

1. Stel de flitssynchronisatiesnelheid in op 1/320s (Auto FP) of 1/250s (Auto FP) in het Nikon-cameramenu. Druk de ontspanknop half in. Het pictogram die op het flitsscherm wordt weergegeven, betekent dat de hogesnelheidssynchronisatiefunctie is ingeschakeld op de flitser.

2. Door aan de camerabedieningsknop te draaien, kan de sluitertijd worden ingesteld op 11250s of sneller.

3. Om te controleren of de FP-flitsfunctie correct werkt, kijkt u naar de sluitertijd in de zoeker. Als er een snelheid van 1/250s of sneller wordt weergegeven, is de FP-flitsfunctie ingeschakeld.

• Als u een sluitertijd instelt als 11320s (Auto FP) of 1/250s (Auto FP) in de Nikon-camera instelling, wordt < > weergegeven in het flitsscherm, ongeacht de praktische sluitertijd.
• Met Hogesnelheidssynchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• Om terug te keren naar de normale flitser, stelt u de flitssynchronisatiesnelheid in op andere opties dan Auto FP. Vervolgens verdwijnt het pictogram <> wanneer de sluiter half wordt ingedrukt.
• De multi-flitsmodus kan niet worden ingesteld in de hogesnelheidssynchronisatiemodus.

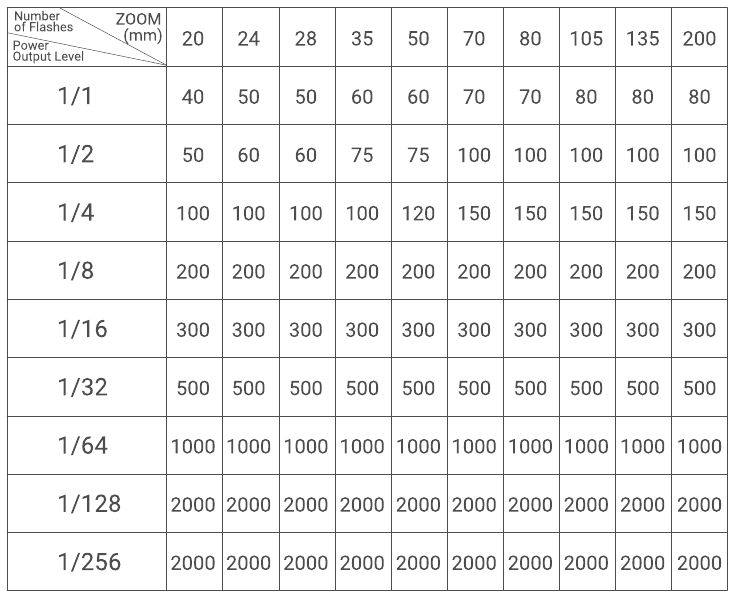

• De bescherming tegen oververhitting kan worden geactiveerd na 30 opeenvolgende hogesnelheidssynchronisatieflitsen.

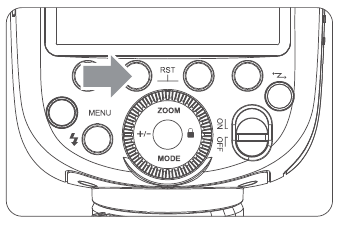

Tweede-gordijnsynchronisatie
Met een lage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser flitst vlak voordat de sluiter sluit.

• Zet de camera op Achter modus en druk de ontspanknop half in, waarna het flitsscherm het tweede-gordijnsynchronisatie pictogram <> zal weergeven

• Wanneer de camera niet is ingesteld op de Achter modus, zal het half indrukken van de ontspanknop het pictogram <> op het flitsscherm niet verlichten.


M: Handmatige flits

De flitser kan worden aangepast van 1/1 volle kracht tot 1/256e kracht in stappen van 1/10e. Om een correcte flitsbelichting te verkrijgen, gebruikt u een handflitsmeter om de vereiste flitssterkte te bepalen.

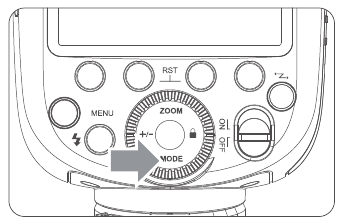

1. Druk op de knop <MODE> zodat <M> wordt weergegeven.

2. Draai aan de Select Dial (selectieknop) om de gewenste flitssterkte te kiezen.

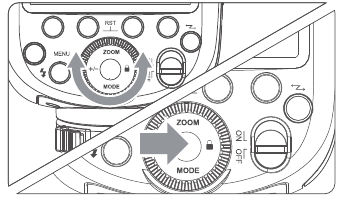

3. Druk nogmaals op de Set Button (instelknop) om de instelling te bevestigen.


Optic S1 Secondary Unit Setting (Optische S1 Secundaire Eenheid Instelling)
In de M handmatige flitsmodus drukt u op de knop <S1/S2> zodat deze flitser kan functioneren als een optische S1 secundaire flitser met optische sensor. Met deze functie zal de flitser synchroon afgaan wanneer de hoofdflitser afgaat, hetzelfde effect als bij het gebruik van radio triggers. Dit helpt bij het creëren van meerdere lichteffecten.

Optic S2 Secondary Unit Setting (Optische S2 Secundaire Eenheid Instelling)
Druk op de knop <S1/S2> zodat deze flitser ook kan functioneren als een optische S2 secundaire flitser met optische sensor in de M handmatige flitsmodus. Dit is handig wanneer camera's een pre-flash functie hebben. Met deze functie negeert de flitser een enkele "preflash" (voorflits) van de hoofdflitser en zal alleen reageren op de tweede, daadwerkelijke flits van de hoofdeenheid.

• S1 en S2 optische triggering zijn alleen beschikbaar in de M handmatige flitsmodus.

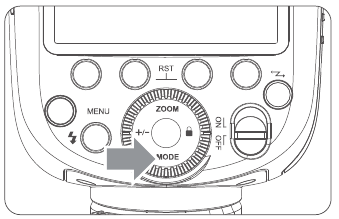

RPT: Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere beelden van een bewegend object vast te leggen in één foto.

U kunt de vuurfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitssterkte instellen.

1. Druk op de knop <MODE> zodat wordt weergegeven.

2. Stel de flitsfrequentie en het aantal flitsen in.


• Druk op de Function Button (functietoets) 2 <Times> om het aantal flitsen te selecteren. Draai aan de Select Dial (selectieknop) om het aantal in te stellen.
• Druk op de Function Button (functietoets) 3 <Hz> om de flitsfrequentie te selecteren. Draai aan de Select Dial (selectieknop) om het aantal in te stellen.

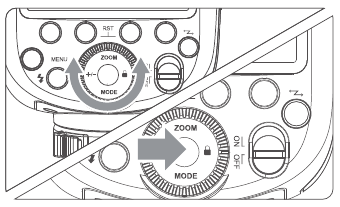

3. Draai aan de Select Dial (selectieknop) om de gewenste flitssterkte te kiezen.
   Nadat u de instelling hebt voltooid, drukt u op de Set Button (instelknop) en worden alle instellingen weergegeven.


Calculating the Shutter Speed (De sluitertijd berekenen)
Tijdens stroboscopische flits blijft de sluiter open totdat het vuren stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Number of Flashes / Flash Frequency = Shutter Speed (Aantal flitsen / Flitsfrequentie = Sluitertijd)
Als het aantal flitsen bijvoorbeeld 10 is en de vuurfrequentie 5 Hz, moet de sluitertijd minstens 2 seconden zijn.

Om oververhitting en beschadiging van de flitskop te voorkomen, mag u de stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat na 10 keer de cameraflits minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het vuren automatisch stoppen om de flitskop te beschermen. Als dit gebeurt, laat de cameraflits dan minstens 15 minuten rusten.

• 'Stroboscopische flits is het meest effectief met een sterk reflecterend object tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitssterkte van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits.
• Stroboscopische flits kan worden gebruikt met "buLb"
• Als het aantal flitsen wordt weergegeven als gaat het vuren door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

Maximum Stroboscopic Flashes: (Maximale stroboscopische flitsen:)

Flash output\Hz		2	3	4	5	6-7	8-9
1/4	8	6	4	3	3	2	2
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	90	90	90	90	90	90	80
1/256	90	90	90	90	90	90	80

Flash output\Hz	10	20-50	60-100
1/4	2	2	2
1/8	4	4	4
1/16	8	8	8
1/32	20	16	12
1/64	50	30	20
1/128	70	40	40
1/256	70	40	40

Draadloze flitsfotografie: radio (2.4G) transmissie

• De TT68511N die aan de camera is bevestigd, wordt de zendereenheid genoemd, en een TT68511N die draadloos wordt aangestuurd, wordt de ontvangereenheid genoemd.
• U kunt ook de TT68511N die is ingesteld als ontvangereenheid draadloos aansturen met de zender X1 T-C (apart verkrijgbaar). Zie de instructies van de zender voor meer informatie over het instellen van de functies van de zendereenheid.

• U kunt vijf ontvangstgroepen instellen voor TTL-autoflitsfotografie. Met TTL-autoflits kunt u gemakkelijk verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de ontvangereenheden (autoflits, handmatige flits en stroboscopische flits) op de zenderflits in de TTL-modus worden automatisch naar de ontvangereenheden verzonden. Het enige wat u hoeft te doen, is de zendereenheid voor elke ontvangstgroep instellen zonder enige handeling voor de ontvangereenheden tijdens het fotograferen.
• Deze flitser kan werken in de i-TTL/M/RPT/OFF-flitsmodi wanneer deze is ingesteld als zendereenheid.

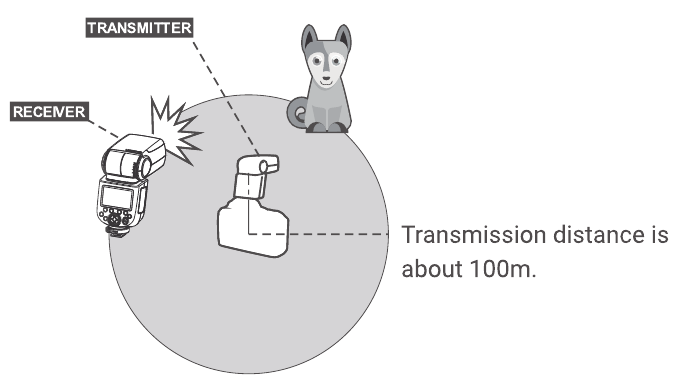

Positionering en operationeel bereik (voorbeeld van draadloze flitsfotografie)

• Autoflitsfotografie met één ontvangereenheid


• Gebruik de meegeleverde ministandaard om de ontvangereenheid te positioneren.
• Voer voor het fotograferen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van de ontvangereenheden, de omgeving en de weersomstandigheden.

Draadloze flitsfotografie met meerdere flitsers
U kunt de ontvangereenheden verdelen in twee of drie groepen en i-TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Daarnaast kunt u voor elke vuurgroep een andere flitsmodus instellen en fotograferen, voor maximaal 4 groepen.

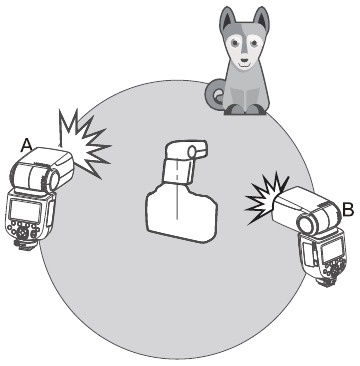

• Automatisch fotograferen met twee ontvangstgroepen

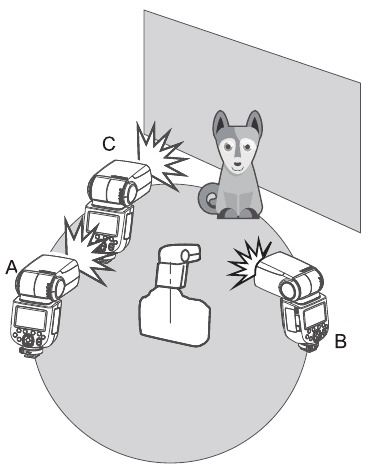

• Automatisch fotograferen met drie ontvangstgroepen


Draadloze instellingen

U kunt schakelen tussen normale flits en draadloze flits. Zorg ervoor dat u voor normale flitsfotografie de draadloze instelling op OFF zet.

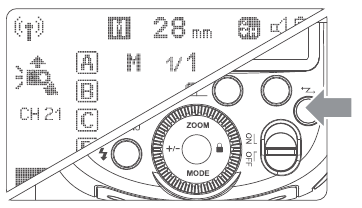

Instelling zendereenheid

Druk op de <>-knop zodat <> wordt weergegeven op het LCD-scherm.

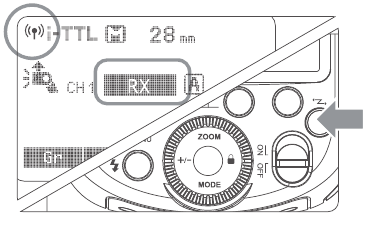

Instelling ontvangereenheid

Druk op de <>-knop zodat <> of <> wordt weergegeven op het LCD-scherm.

Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de zendereenheid en de ontvangereenheid(en) moeten op hetzelfde zijn ingesteld.

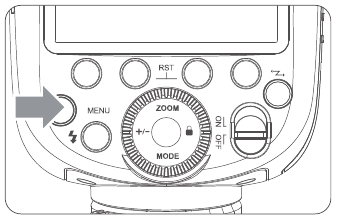

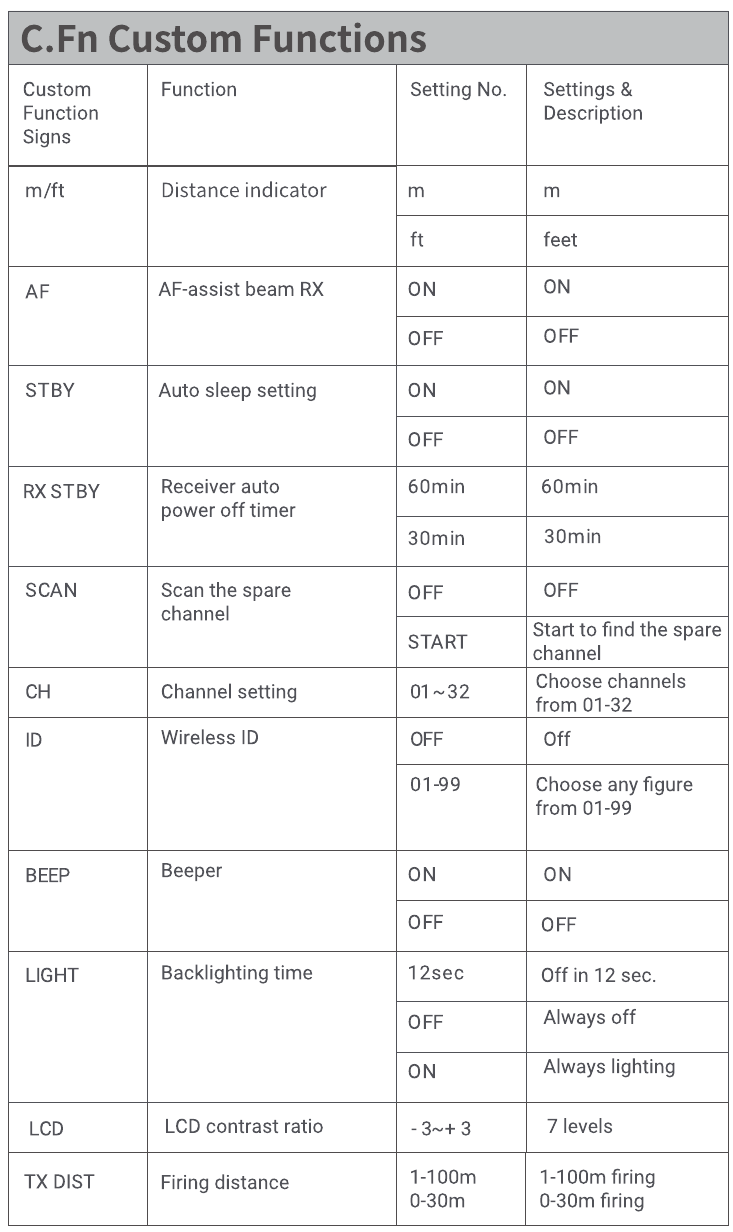

1. Druk op de <MENU>-knop om de C.Fn CH-instelling te openen.

2. Draai in C.Fn CH aan de selectiewiel om een kanaal-ID van 1 tot 32 te kiezen.

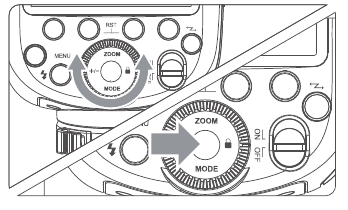

3. Druk op de Set-knop om te bevestigen.


Draadloze ID-instellingen

Wijzig de draadloze kanalen en de draadloze ID om interferentie te voorkomen, want deze kan alleen worden geactiveerd nadat de draadloze ID's en kanalen van de zendereenheid en de ontvangereenheid op hetzelfde zijn ingesteld. Druk op de <MENU>-knop om C.Fn ID te openen. Druk op de Set-knop om kanaaluitbreiding uit te schakelen (OFF) en kies een getal van 01 tot 99.

Scan het reservekanaal

Om te voorkomen dat anderen hetzelfde kanaal gebruiken, kan deze functie worden gebruikt: ga naar de C.Fn-instellingen en zoek de optie SCAN. Wanneer u deze op START instelt, scant het van 1% naar 100%. En de 8 reservekanalen worden weergegeven nadat de scan is voltooid.

i-TTL: volledig automatische draadloze flitsfotografie

Automatische draadloze flitser gebruiken met een enkele ontvangereenheid

1. Instelling zendereenheid


• Bevestig een TT68511N-cameraflitser op de camera en stel deze in als de zendereenheid.
• M/A/B/C kan respectievelijk als TTL worden ingesteld.

2. Instelling ontvangereenheid


• Stel de draadloos aangestuurde TT68511N in als de draadloze ontvangereenheid.
• U kunt A/B/C/D/E kiezen.

3. Controleer het communicatiekanaal.

• Als de zendereenheid en de ontvangereenheid(en) op een ander kanaal zijn ingesteld, stelt u ze in op hetzelfde kanaal.

4. Positioneer de camera en flitsers.

• Positioneer de camera en flitsers zoals de afbeelding laat zien.

5. Controleer of de flitser klaar is.

• Controleer of de gereedheidsindicator van de zenderflitser brandt.

6. Controleer de werking van de flitser.

• Druk op de Test-knop <> van de zendereenheid
• Vervolgens zal de ontvangereenheid afgaan. Zo niet, pas dan de hoek van de ontvangereenheid ten opzichte van de zendereenheid en de afstand tot de zendereenheid aan.

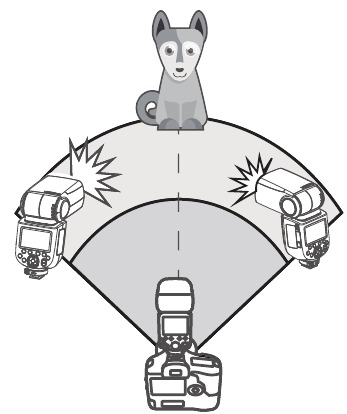

Automatische draadloze flitser gebruiken met meerdere ontvangereenheden

Wanneer een sterkere flitsuitvoer of een gemakkelijkere belichtingsbewerking nodig is, verhoogt u het aantal ontvangereenheden en stelt u het in als een enkele ontvangereenheid. Om ontvangereenheden toe te voegen, gebruikt u dezelfde stappen als bij het instellen van "automatische draadloze flitser met een enkele ontvangereenheid". Elke flitsgroep kan worden ingesteld: het aantal ontvangereenheden wordt verhoogd en de flitsactivering van de zendereenheid staat op AAN, automatische bediening wordt geïmplementeerd om alle flitsgroepen dezelfde flitsuitvoer te laten afgeven en ervoor te zorgen dat de totale flitsuitvoer tot de standaardbelichting is.

• Als de automatische uitschakelfunctie van de ontvangereenheid werkt, drukt u op de testknop van de zendereenheid om deze in te schakelen. Houd er rekening mee dat testopnamen niet beschikbaar zijn tijdens de reguliere meettijd.
• De effectieve tijd van het automatisch uitschakelen van de ontvanger is veranderlijk.
• Door enkele instellingen te maken, knippert de automatische AF-hulptransmitter niet nadat de gereedheidsindicator van de ontvangereenheden is gaan branden.

Volledig automatische draadloze flitser gebruiken
De FEC en andere instellingen die op de zendereenheid zijn ingesteld, worden ook automatisch op de ontvangereenheid weergegeven. De ontvangereenheid heeft geen enkele bewerking nodig. Gebruik de volgende instellingen om draadloze flitsers op dezelfde manier te laten werken als bij normale flitsfotografie.

• Flitsbelichtingscompensatie

Over de zendereenheid
Gebruik twee of meer zendereenheden. Door meerdere camera's met bevestigde zendereenheden voor te bereiden, kunnen camera's worden gewisseld tijdens het fotograferen terwijl dezelfde lichtbron (ontvangereenheid) behouden blijft.

M: Draadloze flitsfotografie met handmatige flits

Dit beschrijft draadloze (meerdere opnamen) met behulp van handmatige flits. U kunt fotograferen met een andere flitsuitvoerinstelling voor elke ontvangereenheid (vuurgroep). Stel alle parameters in op de zendereenheid.

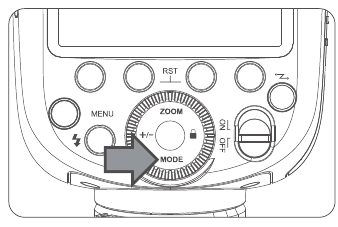

1. De flitsmodus instellen op <M>

2. Flitsuitvoer instellen.


• Druk op functieknop 1/2/3/4<M/A/B/C>. Draai aan de selectiewiel om de flitsuitvoer van de groepen in te stellen. Druk op de Set-knop om te bevestigen.

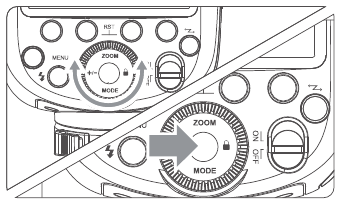

3. De foto maken.


• Elke groep vuurt af met de ingestelde flitsverhouding.

De flitsmodus <M> instellen
U kunt de ontvangereenheid direct bedienen om de handmatige flits of de stroboscopische flits handmatig in te stellen.

1. De ontvangereenheid instellen.

2. De flitsmodus instellen op <M>

• Druk op de <MODE>-knop zodat <M> wordt weergegeven.
• Stel de handmatige flitsuitvoer in.

RPT: Draadloze flitsfotografie met handmatige flits

1. Stroboscopische flits instellen.


• Druk op de <MODE>-knop zodat <RPT> wordt weergegeven.
• Stel de stroboscopische flits in.

De reden & oplossing van het niet activeren in Godox 2.4G Wireless

1. Verstoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   → Om de CH-kanaalinstelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en gebruik het kanaal dat niet wordt verstoord. Of schakel de andere 2.4G-apparatuur in werking uit.
2. Zorg ervoor dat de flitser zijn recycling heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitsgereedheidsindicator brandt) en de flitser zich niet in de staat van oververhittingsbeveiliging of andere abnormale situatie bevindt.
   → Verlaag de flitsuitvoer. Als de flitser in de TTL-modus staat, probeer dan om te schakelen naar de M-modus (een pre-flits is nodig in de TTL-modus).
3. Of de afstand tussen de flitstrigger en de flitser te klein is (<0.5m)
   → Schakel de "draadloze modus voor korte afstand" in op de flitstrigger
   X2 & Xl-serie: druk op de testknop en houd deze ingedrukt, en schakel hem vervolgens in totdat de flitsgereedheidsindicator 2 keer knippert.
   XPro-serie: stel de C.Fn-DIST in op 0-30m.
4. Of de flitstrigger en de ontvangereindapparatuur zich in de bijna lege batterijstatus bevinden
   → Vervang de batterij (het wordt aanbevolen dat de flitstrigger een 1.5V alkaline wegwerpbatterij gebruikt).

Andere toepassingen

Sync Triggering
De Sync Cord Jack is een Ф 2,5 mm stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Auto Focus Assist Beam
In slecht verlichte of contrastarme opnameomgevingen gaat de ingebouwde auto focus assist beam automatisch branden om het autofocussen te vergemakkelijken. De straal gaat alleen branden als automatisch scherpstellen moeilijk is en gaat uit zodra automatisch scherpstellen correct is.

Als u de auto focus assist beam wilt uitschakelen, stelt u de "AF" in op "OFF" in de C.Fn-instellingen.

• Als u merkt dat de auto focus assist beam niet oplicht, komt dit doordat de camera correct heeft scherpgesteld.

Positie	Effectief bereik
Midden	0,6~10 m
Periferie	0,6-5 m

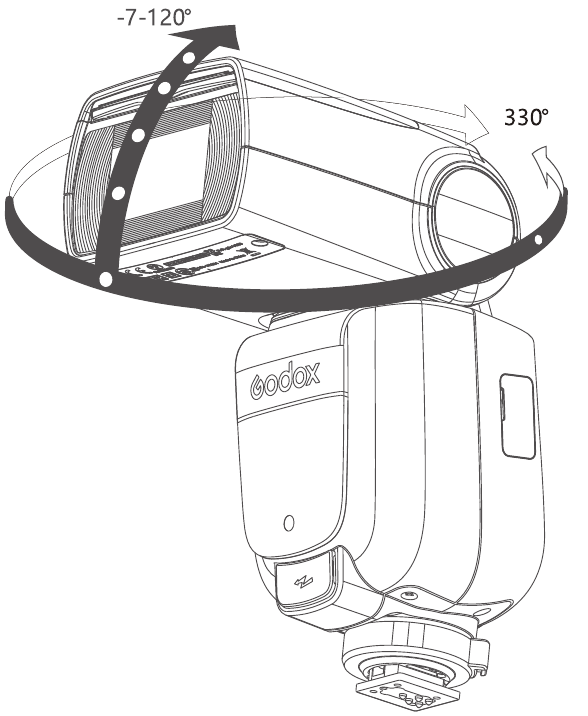

Bounce Flash
Door de flitskop naar een muur of plafond te richten, weerkaatst de flitser op het oppervlak voordat het onderwerp wordt belicht. Dit kan schaduwen achter het onderwerp verzachten voor een natuurlijkere opname.

Dit wordt bounce flash genoemd.

Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een goede hoek.

• Als de muur of het plafond te ver weg is, kan de weerkaatste flitser te zwak zijn en leiden tot onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een catchlight creëren
Met het catchlight-paneel kunt u een catchlight in de ogen van het onderwerp creëren om de gezichtsuitdrukking leven in te blazen.

1. Richt de flitskop 90^o omhoog.

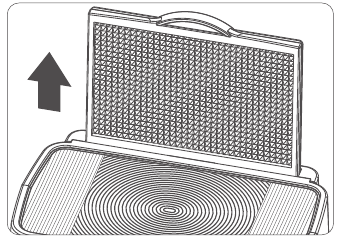

2. Trek het brede paneel eruit.
   Het catchlight-paneel komt tegelijkertijd tevoorschijn.

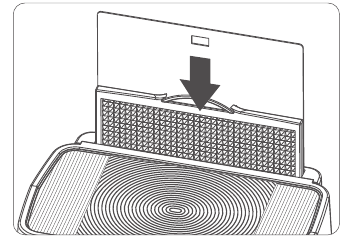

3. Duw het brede paneel terug.


• Duw alleen het brede paneel naar binnen.
• Volg dezelfde procedures als voor bounce flash.

Opmerkingen:

• Richt de flitskop recht naar voren en vervolgens 90^o omhoog. De catchlight verschijnt niet als u de flitskop naar links of rechts zwenkt.
• Voor een maximaal catchlight-effect, blijf op 1,5 m afstand van het onderwerp.

ZOOM: De flitsdekking instellen
De flitsdekking kan automatisch of handmatig worden ingesteld. Deze kan worden ingesteld op de lensbrandpuntsafstand van 20 mm tot 200 mm.

Druk in de handmatige zoommodus op de knop <ZOOM>.

• Draai aan de Select Dial om de flitsdekking te wijzigen.
• Als wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.

Waarschuwing voor lage batterijspanning
Als de batterij bijna leeg is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

1. Druk op de knop <MENU> totdat het C.Fn-menu wordt weergegeven. De "Verx.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het aangepaste functienummer.

• Draai aan de Select Dial om het aangepaste functienummer te selecteren.

3. Wijzig de instelling.

• Druk op de Set Button en het instellingsnummer knippert.
• Draai aan de Select Dial om het gewenste nummer in te stellen. Door op de Set Button te drukken, worden de instellingen bevestigd.
• Nadat u de aangepaste functie hebt ingesteld en op de knop <MENU> hebt gedrukt, is de camera klaar om opnamen te maken.

4. Houd in de C.Fn-status de knop "Clear" 2 seconden lang ingedrukt totdat "0K" op het scherm wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Beveiligingsfunctie

1. Bescherming tegen oververhitting

• Om oververhitting en verslechtering van de flitskop te voorkomen, mag u niet meer dan 40 continue flitsen snel achter elkaar afvuren op 1/1 volledig vermogen. Sta na 40 continue flitsen een rusttijd van minimaal 10 minuten toe.
• Als u meer dan 40 continue flitsen afvuurt en vervolgens meer flitsen met korte tussenpozen, kan de interne beveiligingsfunctie tegen oververhitting worden geactiveerd. Als dit gebeurt, sta dan een rusttijd van ongeveer 10 minuten toe en de flitser keert terug naar normaal.
• Wanneer de bescherming tegen oververhitting is gestart, wordt op het LCD-scherm weergegeven.

Aantal flitsen dat bescherming tegen oververhitting activeert:

Aantal flitsen dat bescherming tegen oververhitting activeert in de high-speed sync triggering-modus:

2. Overige beveiligingen
   Het systeem biedt real-time bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst geeft prompts ter referentie:

Prompts op LCD-scherm	Betekenis
E1	Er treedt een storing op in het recyclingsysteem, waardoor de flitser niet kan flitsen. Start de flitser opnieuw op. Als het probleem aanhoudt, stuur dit product dan naar een onderhoudscentrum.
E2	Het systeem wordt te warm. Sta een rusttijd van 10 minuten toe.
E3	De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9	Er zijn enkele fouten opgetreden tijdens het upgraden. Gebruik de juiste firmware-upgrademethode.

Technische gegevens

Model	TT68511N
Compatibele camera's	Nikon-camera's
Richtgetal (1/1 output, 200 mm)	GN=60 (ISO100)
Flitsdekking	20 tot 200rnrn
	Automatische zoom (flitsdekking automatisch ingesteld om overeen te komen met de lensbrandpuntsafstand en de beeldgrootte)
	Handmatige zoom Zwenken/kantelen van de flitskop (bounce flash): 0 tot 330o horizontaal en -7o tot 120o verticaal
Flitsduur	1/300 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem	i-TTL autoflash en handmatige flitser
Flitsbelichtingscompensatie (FEC)	Handmatig. FEB: stops in stappen van 1/3 stop (handmatige FEC kan worden gecombineerd)
Synchronisatiemodus	High-speed sync (tot 1/8000 seconden), first-curtain sync en second-curtain sync
Multi flash	Aangeboden (tot 90 keer, 100 Hz)
Draadloze flitser (2.4G radiotransmissie)
Draadloze flitsfunctie	Transmitter, Receiver, Off
Transmittergroepen	M, A, B, C
Bestuurbare receivergroepen	A, B, C, D, E (E-groep kan worden bestuurd door X-serie flitstrigger
Transmissiebereik (ca.)	100m
Kanalen	32 (1~32)
ID	01~99
Auto Focus Assist Beam
Effectief bereik (ca.)	Midden: 0 6~10m
	Periferie: 0,6~5m
Voeding
Stroombron	NI-MH batterij (aanbevolen) of LR6 alkalinebatterij*4
	0,1-2,6s (oplaadbare Ni-MH batterij)
Volledige flitsen	Ongeveer 290 keer
Energiebesparing	Schakelt automatisch uit na ca. 90 seconden inactiviteit. (60 minuten indien ingesteld als Receiver)
Sync Triggering Mode	Hotshoe, 2,5 mm sync-lijn
Werktemperatuur	-10C-50C
Afmetingen
BxHxD	64*76*190mm
Gewicht zonder batterij	405g
Gewicht met batte	489g
2.4G Frequentiebereik	2413.0 MHz-2465.0 MHz
Max. Zendvermogen	5dbm

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser flitst niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  → Bevestig de montagevoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  → Reinig de contacten.

De stroom schakelt vanzelf uit.

• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als Receiver.
  → Druk op een willekeurige flitsknop om te activeren.

Automatisch zoomen werkt niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  → Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt high-speed sync gebruikt.
  → Met high-speed Sync is het effectieve flitsbereik korter.

Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.

• U hebt de handmatige flitsmodus gebruikt.
  → Stel de flitsmodus in op i-TTL of wijzig de flitsoutput.

Foto's hebben donkere hoeken of slechts delen van het doelonderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  → Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor middenformaatcamera's.

Firmware-upgrade

• De USB-poort is een Type-C USB-aansluiting. Een Type-C USB-verbindingslijn is van toepassing.
• Omdat de firmware-upgrade de ondersteuning van de Godox G3-software nodig heeft, downloadt en installeert u de "Godox G3 firmware-upgradesoftware" voordat u gaat upgraden. Kies vervolgens het gerelateerde firmwarebestand.
• Omdat het product een firmware-upgrade moet uitvoeren, raadpleegt u de gebruiksaanwijzing van de nieuwste elektrische versie als definitief.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende cameramodellen uit de Nikon-serie:

Deze tabel geeft alleen de geteste cameramodellen weer, niet alle Nikon-seriecamera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen. De rechten om deze tabel te wijzigen zijn voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontstoft.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd continue flitsen indien onnodig.
• Onderhoud aan de flitser moet worden uitgevoerd door onze erkende onderhoudsafdeling die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals een flitsbuis, wordt ondersteund met een garantie van één jaar.
• Niet-geautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet voordat het door professionals is gerepareerd.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

Godox Klantenservice Bel 0755-29609320-8062

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox TT685II N Handleiding

Beschikbare talen
