Godox TT685F - Thinklite TTL Camera Flash handleiding

Voordat u dit product gebruikt:
Lees deze handleiding zorgvuldig door om uw veiligheid en de juiste werking van dit product te garanderen. Bewaar het voor toekomstig gebruik.

Voorwoord

Deze TT685F cameraflitser is van toepassing op camera's van de Fuji-serie en is compatibel met TTL-autoflits. Met deze TTL-compatibele flitser wordt uw opname eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe omgevingen met veranderend licht. Deze cameraflitser beschikt over:

• GN60 (m ISO 100, @200mm). 22 stappen van 1/1 tot 1/1 28.
• Volledige ondersteuning voor TTL-cameraflitsers uit de Fuji-serie. Bruikbaar als Master- of Slave-eenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-paneel voor duidelijke en gemakkelijke bediening.
• Met ingebouwd 2,4 GHz draadloos afstandsbedieningssysteem om verzenden en ontvangen te ondersteunen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), synchronisatie op het tweede gordijn, FEC, enz.
• Gebruik de optionele FT-16S om flitsparameters aan te passen en de flitser te activeren.
• Stabiele consistentie en kleurtemperatuur, goede, gelijkmatige belichting.
• Ondersteuning met firmware-upgrade.

Compatibele cameramodellen

Fuji-camera's zijn onderverdeeld in drie soorten, afhankelijk van hun verschillende manieren om de cameraflitser te bedienen:

A	X-Pro2, X-T20, X-T2, X-T1
B	X-Pro1, X-T10, X-E1, X-A3
C	X100F, X100T

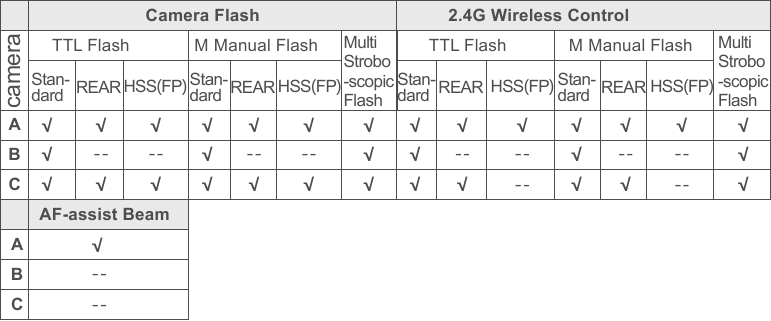

Compatibele cameramodellen & functieondersteuning

X 100T heeft geen tweede gordijnsynchronisatie (REAR)-functie. De AF-hulplicht gaat branden wanneer de sluiter een lage snelheid heeft (< 200).

Deze tabel geeft alleen de geteste cameramodellen weer, niet alle Fuji-camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen. Rechten om deze tabel te wijzigen zijn voorbehouden.

Thinklite TTL Camera Flash

Conventies die in deze handleiding worden gebruikt

• Deze handleiding is gebaseerd op de aanname dat zowel de camera als de aan/uit-schakelaar van de cameraflitser zijn ingeschakeld.
• De volgende waarschuwingssymbolen worden in deze handleiding gebruikt:
  Het waarschuwingssymbool geeft aanvullende informatie.
  Het notitiesymbool geeft een waarschuwing aan om problemen met opnamen te voorkomen.

Namen van onderdelen

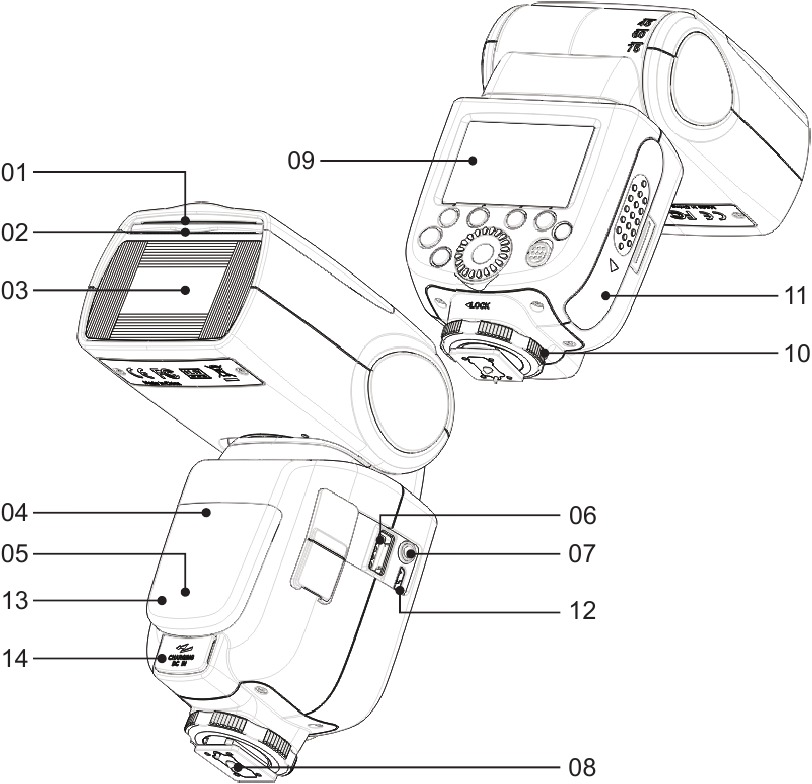

Behuizing

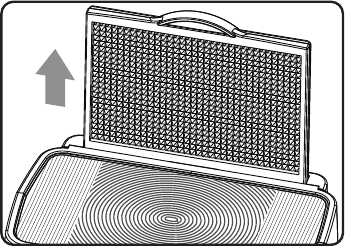

1. Catchlight-paneel

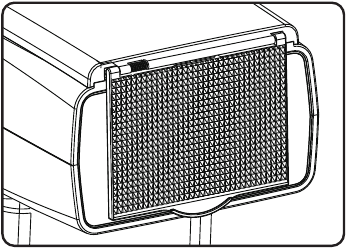

2. Ingebouwd breed paneel
3. Flitskop
4. Optische bedieningssensor
5. Focus assistentie licht
6. Draadloze bedieningspoort
7. Synchroon kabelaansluiting
8. Flitsschoen
9. Dot-matrix LCD-paneel
10. Vergrendelring
11. Batterijcompartiment
12. USB-poort
13. Slave Flash gereed indicator
14. Externe voeding aansluiting

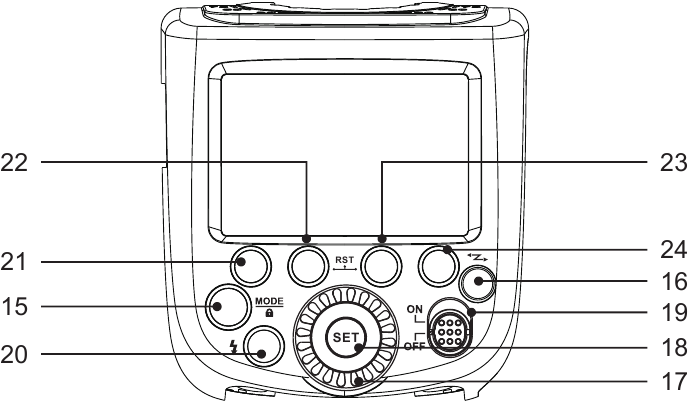

Bedieningspaneel

15. <MODE> Modusselectieknop / vergrendelknop
16. <> Draadloze selectieknop
17. Selectiewiel
18. <SET> Instelknop
19. AAN/UIT-schakelaar
20. <> Testknop / Flash gereed indicator
21. Functieknop 1
22. Functieknop 2
23. Functieknop 3
24. Functieknop 4

LCD-paneel

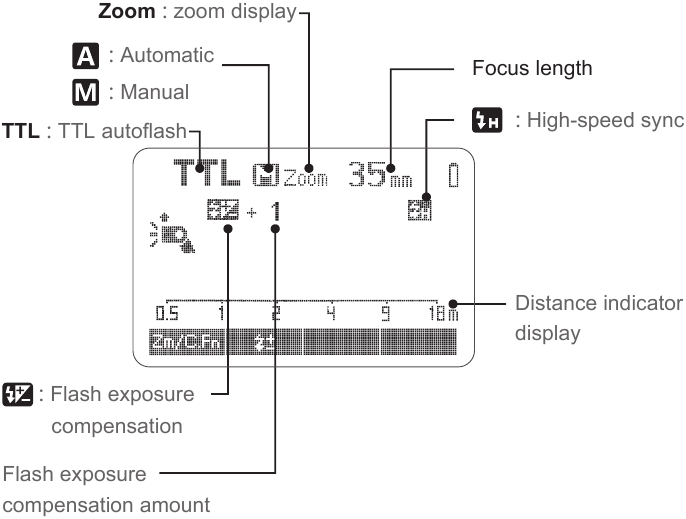

TTL Autoflash

Het display toont alleen de instellingen die momenteel zijn toegepast. De functies die boven de functie knoppen 1 tot 4 worden weergegeven, zoals en , veranderen afhankelijk van de status van de instellingen. Wanneer een knop of draaiknop wordt bediend, licht het LCD-paneel op.

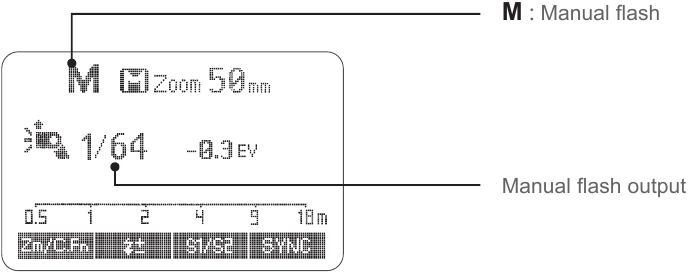

Handmatige flitser

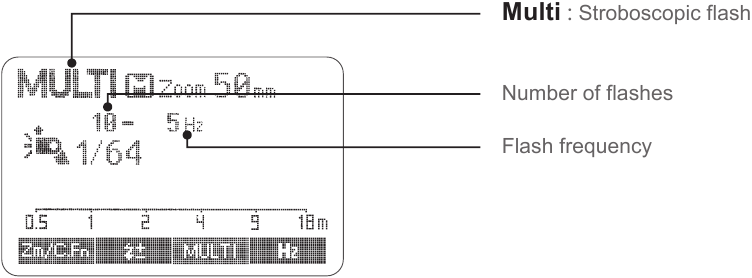

Multi Stroboscopische flitser

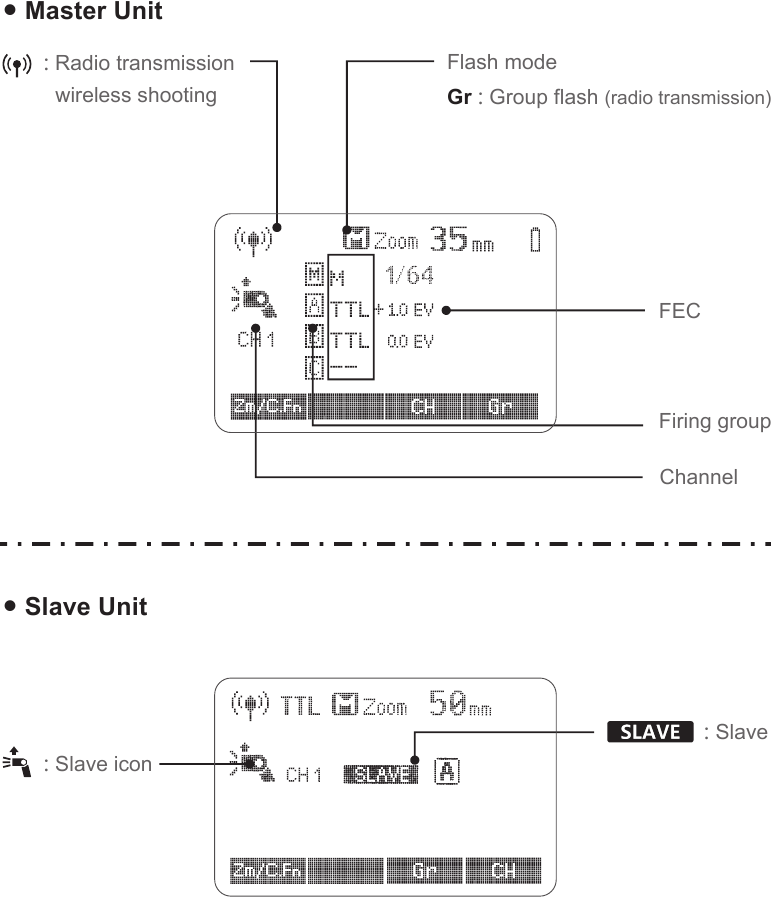

Radio transmissie opname

Wat zit er in de doos van TT685F?

1. Flitser
2. Mini standaard
3. Beschermhoes
4. Instructiehandleiding

Afzonderlijk verkochte accessoires

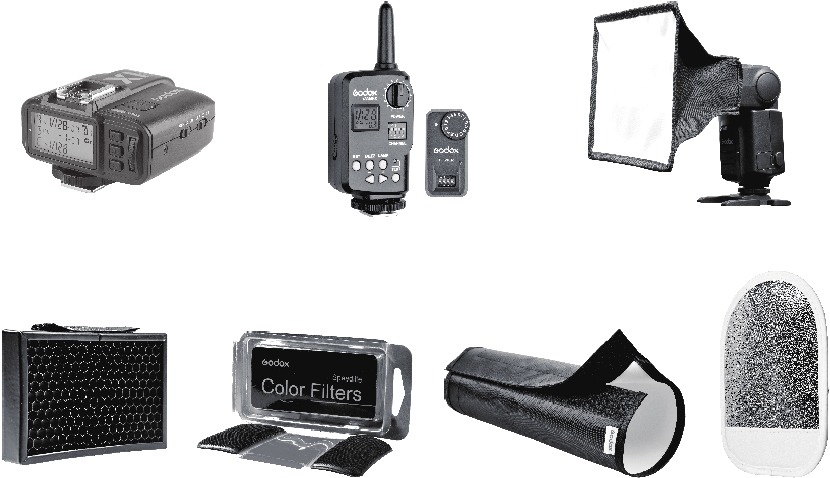

Het product kan worden gebruikt in combinatie met de volgende accessoires die apart worden verkocht, om de beste fotografie-effecten te bereiken:

X1T-F draadloze flitstrigger, FT-16S stroom- & triggerbediening, Mini softbox, witte & zilveren reflector, honingraat, kleurengels, snoot, enz.

Bevestigen aan een camera

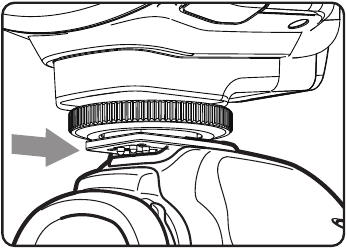

1. Bevestig de cameraflitser.

   • Schuif de montagevoet van de cameraflitser helemaal in de flitsschoen van de camera.

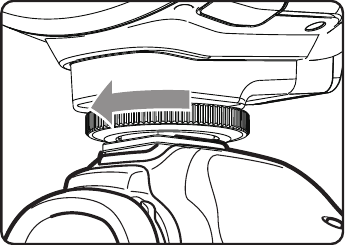

2. Zet de cameraflitser vast.

   • Draai de vergrendelring op de montagevoet totdat deze vastklikt.

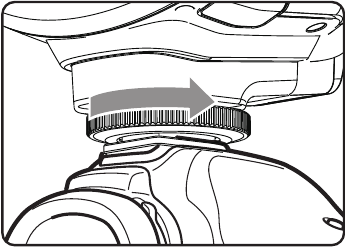

3. Maak de cameraflitser los.

   • Draai de vergrendelring op de montagevoet totdat deze los zit.

Energiebeheer

Gebruik de AAN/UIT-schakelaar om de flitser in of uit te schakelen. Schakel hem uit als hij langere tijd niet wordt gebruikt. Als u hem als een masterflitser instelt, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de ontspanknop van de camera half in te drukken of een flitsknop in te drukken, wordt de flitser geactiveerd. Als u hem als een slave-flitser instelt, gaat hij na 60 minuten (instelbaar, standaard 30 minuten) van inactiviteit in de slaapstand. Door op een flitsknop te drukken, wordt deze geactiveerd.

Het uitschakelen van de functie Automatisch uitschakelen wordt aanbevolen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-APO) De Slave Auto Power Off Timer is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar. (C.Fn-Sv APOT)

Flitsmodus: TTL Autoflash

Deze flitser heeft drie flitsmodi: TTL, Handmatig (M) en Multi (Stroboscopisch). In de TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, enz.

* Druk op de <MODE> Modusselectieknop en de drie flitsmodi worden één voor één op het LCD-paneel weergegeven bij elke druk.

TTL-modus

Druk op de <MODE> Modusselectieknop om naar de TTL-modus te gaan. Op het LCD-paneel wordt <TTL> weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig is ingedrukt, zal de flitser een pre-flash afvuren die de camera zal gebruiken om de belichting en de flitssterkte te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Het is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC instellen:

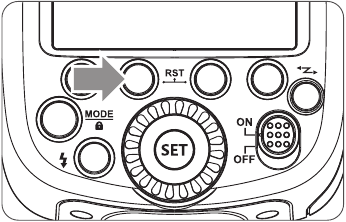

1. Druk op functieknop 2 <>. Het pictogram <> en de hoeveelheid flitsbelichtingscompensatie worden gemarkeerd op het LCD-paneel.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.

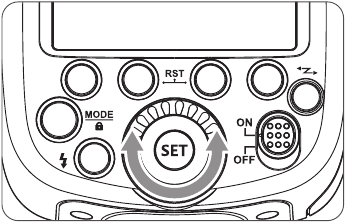

   • Draai aan de selectiewiel om de hoeveelheid in te stellen.
   • "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
   • Om de flitsbelichtingscompensatie te annuleren, stelt u de hoeveelheid in op "+0".
3. Druk nogmaals op de <SET> knop om de instelling te bevestigen.


Hoge snelheidssynchronisatie

Hoge snelheidssynchronisatie (Hss-flits) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeur wilt gebruiken voor invulflitsportretten.

• De flitser instellen op de modus Hoge snelheidssynchronisatie wanneer deze op de camera is:

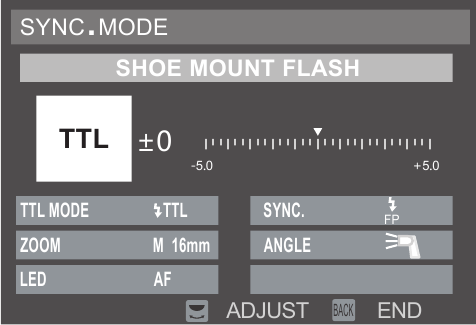

  Gebruik de Flitser instelling > Functie instelling flitslicht in het opnamemenu van de camera om de instellingen van het flitslicht aan te passen. Raadpleeg de instructiehandleiding van de camera voor meer details.


Wanneer FP wordt gekozen bij de "SYNC"-instelling, betekent dit dat de hoge snelheidssynchronisatiefunctie is ingeschakeld.

Met hoge snelheidssynchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik. De multi-flitsmodus kan niet worden ingesteld in de hoge snelheidssynchronisatiemodus. De beveiliging tegen oververhitting kan worden geactiveerd na 15 opeenvolgende hoge snelheidssynchronisatieflitsen.

Tweede-gordijnsynchronisatie

Met een lage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser wordt geactiveerd vlak voordat de sluiter sluit.

• Tweede-gordijnsynchronisatie instellen:

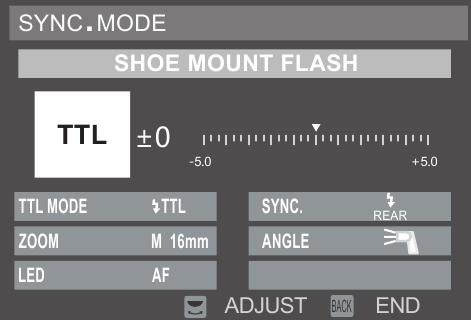

  Gebruik de Flitser instelling > Functie instelling flitslicht in het opnamemenu van de camera om de instellingen van het flitslicht aan te passen. Raadpleeg de instructiehandleiding van de camera voor meer details.


Wanneer REAR wordt gekozen bij de ''SYNC"-instelling, betekent dit dat de tweede-gordijnsynchronisatiefunctie is ingeschakeld.

Flitsmodus -- M: Handmatige flits

De flitsoutput is instelbaar van 1/1 volledig vermogen tot 1/128e vermogen in stappen van 1/3 stop. Om een correcte flitsbelichting te verkrijgen, gebruik je een handmatige flitsmeter om de vereiste flitsoutput te bepalen.

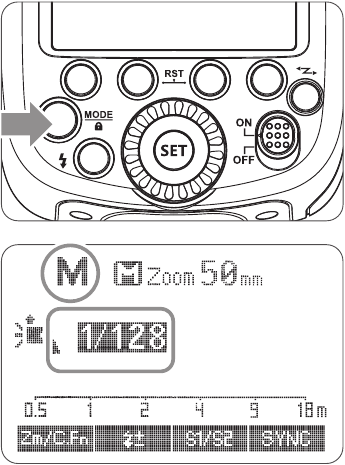

1. Druk op de knop <MODE> zodat <M> wordt weergegeven.

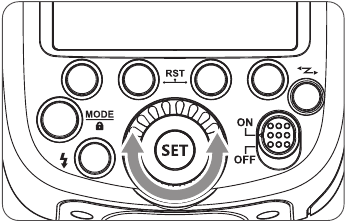

2. Draai aan de selectiewiel om de gewenste flitsoutput te kiezen.

3. Druk nogmaals op de knop <SET> om de instelling te bevestigen.

Flitsoutputbereik

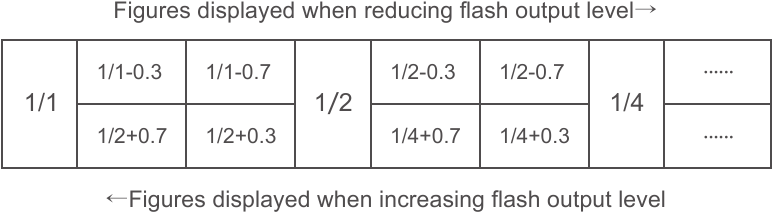

De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer je de flitsoutput verhoogt of verlaagt. Als je bijvoorbeeld de flitsoutput verlaagt naar 1/2, 1/2-0.3 of 1/2-0.7 en vervolgens de flitsoutput verhoogt naar meer dan 1/2, worden 1/2+0.3, 1/2+0.7 en 1/1 weergegeven.

Optische S1-instelling secundaire eenheid

Druk in de handmatige M-flitsmodus op functieknop 3 <> zodat deze flitser kan functioneren als een optische S1-secundaire flitser met optische sensor. Met deze functie flitst de flitser synchroon wanneer de hoofdflitser flitst, hetzelfde effect als bij het gebruik van radiotransmitters. Dit helpt bij het creëren van meerdere lichteffecten.

Optische S2-instelling secundaire eenheid

Druk op functieknop 3 <> zodat deze flitser ook kan functioneren als een optische S2-secundaire flitser met optische sensor in de handmatige M-flitsmodus. Dit is handig wanneer camera's een pre-flashfunctie hebben. Met deze functie negeert de flitser een enkele "preflash" (voorflits) van de hoofdflitser en flitst deze alleen als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

Handmatige high-speed instelling voor off-camera

Druk in de handmatige M-flitsmodus op functieknop 4 <> om de high-speed modus te selecteren en wordt weergegeven.

S1 en S2 optische triggering is alleen beschikbaar in de handmatige M-flitsmodus.

Flitsmodus -- Multi: Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere afbeeldingen van een bewegend onderwerp in één foto vast te leggen.

Je kunt de flitsfrequentie (aantal flitsen per seconde, uitgedrukt als Hz), het aantal flitsen en de flitsoutput instellen.

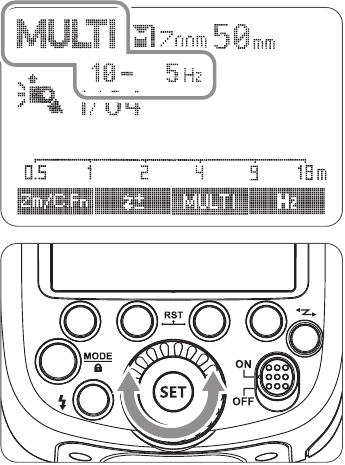

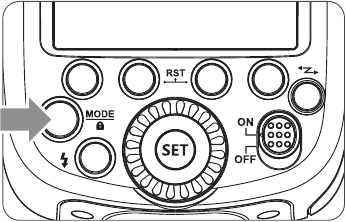

1. Druk op de knop <MODE> zodat <> wordt weergegeven.

2. Draai aan de selectiewiel om de gewenste flitsoutput te kiezen.
3. Stel de flitsfrequentie en het aantal flitsen in.

   • Druk op functieknop 3 < > om het aantal flitsen te selecteren. Draai aan de selectiewiel om het aantal in te stellen.
   • Druk op functieknop 4 <> om de flitsfrequentie te selecteren. Draai aan de selectiewiel om het aantal in te stellen
   • Nadat je de instelling hebt voltooid, druk je op de knop <SET> en alle instellingen worden weergegeven.

De sluitertijd berekenen

Tijdens stroboscopische flits blijft de sluiter open totdat het flitsen stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / Flitsfrequentie = Sluitertijd

Als het aantal flitsen bijvoorbeeld 10 is en de flitsfrequentie 5 Hz is, moet de sluitertijd minimaal 2 seconden zijn.

Om oververhitting en aantasting van de flitskop te voorkomen, mag je stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflitser na 10 keer minstens 15 minuten rusten. Als je de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het flitsen automatisch stoppen om de flitskop te beschermen. Laat de cameraflitser in dat geval minstens 15 minuten rusten.

Stroboscopische flits is het meest effectief met een sterk reflecterend onderwerp tegen een donkere achtergrond. Het gebruik van een statief en een afstandsbediening wordt aanbevolen. Een flitsoutput van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits. Stroboscopische flits kan worden gebruikt met "buLb". Als het aantal flitsen wordt weergegeven als "--", gaat het flitsen door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

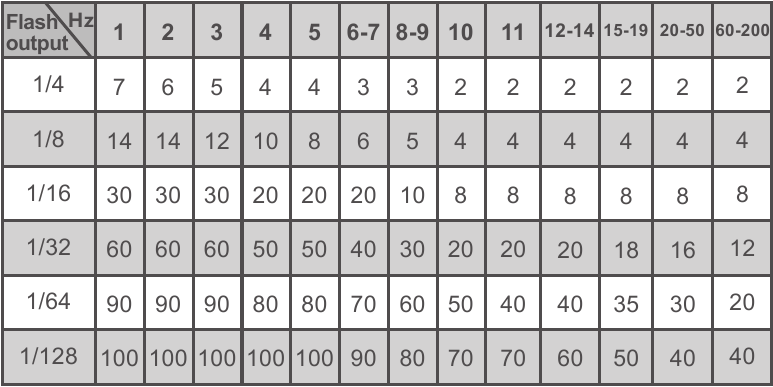

Maximale stroboscopische flitsen:

Draadloos flitsen: radio (2,4G) transmissie

• U kunt drie slave-groepen instellen voor TTL-autoflitsshoots. Met TTL-autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de slave-units op de masterflitser in de modus TTL/ Manual/ MuIti worden automatisch naar de slave-units verzonden. Het enige wat u hoeft te doen, is de master-unit voor elke slave-groep instellen zonder enige handeling voor de slave-units tijdens het fotograferen.
• Deze flitser kan werken in de flitsmodi TTL /M /MuIti /OFF wanneer deze is ingesteld als master-unit.

Als slave-unit is de TT685F compatibel met de Godox X1-serie zenders, bijvoorbeeld X1T-C (voor Canon), X1T-N (voor Nikon), X1T-S (voor Sony), X1T-F (voor Fuji), X1T-O (voor Olympus of Panasonic).

Zelfs met meerdere slave-units kan de master-unit ze allemaal draadloos bedienen. In deze gebruikershandleiding verwijst "master-unit" naar de cameraflitser op een camera en wordt de "slave-unit" bediend door de master-unit.

Draadloze instellingen

U kunt schakelen tussen normaal flitsen en draadloos flitsen. Zorg ervoor dat de draadloze instelling op OFF (UIT) staat voor normale flitsshoots.

Master-unit instelling

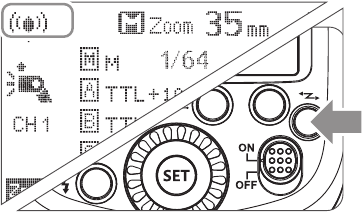

1. Druk op de knop <> zodat <> wordt weergegeven op het LCD-paneel. Als < MULTI> wordt weergegeven, betekent dit dat de Multi-modus is ingeschakeld.

2. De achtergrondverlichting wordt nu groen.

Slave-unit instelling

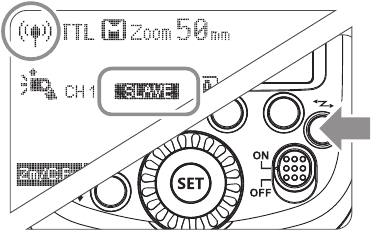

1. Druk op de knop <> zodat <> en <> worden weergegeven op het LCD-paneel.

2. De achtergrondverlichting wordt nu oranje.

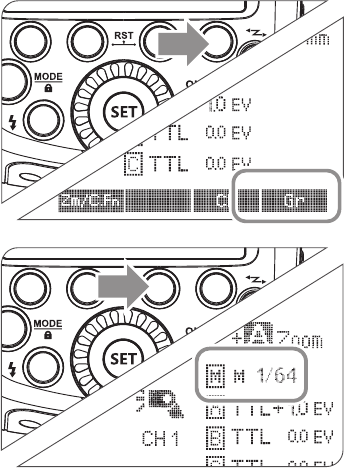

De flitsmodus van de master-unit instellen

1. Druk op functieknop 4 <> om de groep te kiezen uit M/A/B/C. Druk vervolgens op functieknop 3 <MODE> zodat de master-unit kan werken in de flitsmodus OFF/TTL/M. Kies een van deze als de flitsmodus van de master-unit.

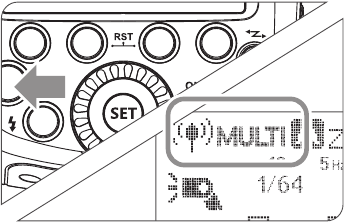

2. Druk op de knop <MODE> om naar de Multi-modus te schakelen.


Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de master-unit en de slave-unit(s) moeten hetzelfde zijn.

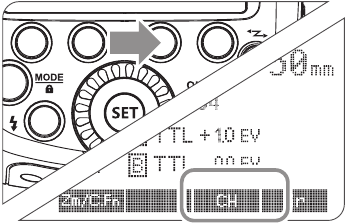

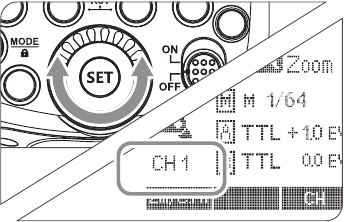

1. Druk op functieknop 3 <> en draai aan de keuzewiel om een kanaal-ID te kiezen van 1 tot 32.

2. Druk op de knop <SET> om te bevestigen.


Draadloze ID-instellingen

Wijzig de draadloze kanalen en draadloze ID om interferentie te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de master-unit en de slave-unit op hetzelfde zijn ingesteld.

Druk op de knop <MENU> om C.Fn ID te openen. Druk op de knop <SET> om het uitschakelen van kanaaluitbreiding uit te schakelen en kies een cijfer van 01 tot 99.

TTL: Volautomatische draadloze flitsfotografie

Autoflitsshoots met één slave-unit

1. Master-unit instelling

   • Bevestig een TT685F-cameraflitser op de camera en stel deze in als de master-unit.
   • M/A/B/C kan onafhankelijk worden ingesteld als de modus TTL.
2. Slave-unit instelling

   • Stel de andere cameraflitser in als de draadloze slave-unit.
   • De slave-unit kan worden ingesteld als A/B/C.
3. Controleer het communicatiekanaal
   • Als de master-unit en slave-unit(s) op een ander kanaal zijn ingesteld, stelt u ze in op hetzelfde kanaal.

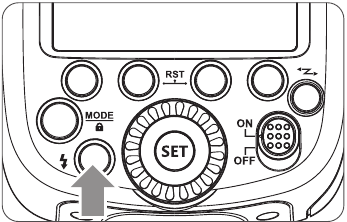

4. Plaats de camera en flitsers
   • Plaats de camera en flitsers zoals de afbeelding in het volgende gedeelte laat zien.

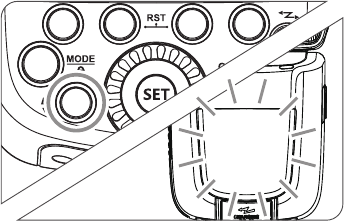

5. Controleer of de flitser klaar is

   • Controleer of de indicator voor de gereedheid van de masterflitser brandt.
   • Wanneer de indicator voor de gereedheid van de slaveflitser gereed is, knippert het verlichtingsgebied van de AF-hulplichtbundel met tussenpozen van 1 seconde.
6. Controleer de werking van de flitser

   • Druk op de testknop van de master-unit <>.
   • Vervolgens zal de slave-unit flitsen. Controleer anders of de slave-unit op de juiste positie is geplaatst.

De slave-unit kan defect zijn of een ongewenste flits afgeven als gevolg van de nabijgelegen fluorescentielamp of het computerscherm.

Als de automatische uitschakelfunctie van de slave-unit werkt, drukt u op de testknop van de master-unit om deze in te schakelen. Houd er rekening mee dat het testen niet mogelijk is tijdens de reguliere meettijd van de camera. De effectieve tijd van het automatisch uitschakelen van de slave is veranderlijk. (C.Fn-Sv APOT) Door enkele instellingen te wijzigen, knippert de automatische AF-hulpsignaalzender niet meer nadat de indicator voor de gereedheid van de slave-unit is ingeschakeld. (C.Fn-AF)

Volautomatische draadloze flitser gebruiken

De FEC en andere instellingen die op de master-unit zijn ingesteld, verschijnen ook automatisch op de slave-unit. De slave-unit heeft geen enkele handeling nodig. Gebruik de volgende instellingen om draadloze flitsers te maken volgens dezelfde methoden als bij normale flitsshoots.

• Flitsbelichtingscompensatie ()

Over de master-unit

Gebruik twee of meer master-units. Door meerdere camera's met een bevestigde master-unit-flitser voor te bereiden, kunnen camera's tijdens het fotograferen worden verwisseld terwijl dezelfde lichtbron (slave-unit) behouden blijft.

M: Draadloos flitsen met handmatige flitser

Dit beschrijft draadloos (meerdere shoots) met behulp van handmatige flitser. U kunt fotograferen met een andere flitsuitvoerinstelling voor elke slave-unit (flitsgroep). Stel alle parameters in op de master-unit.

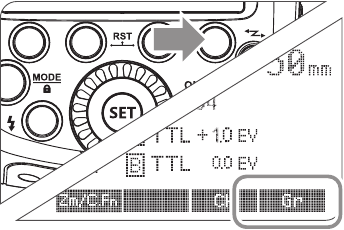

1. De flitsmodus instellen op <M>

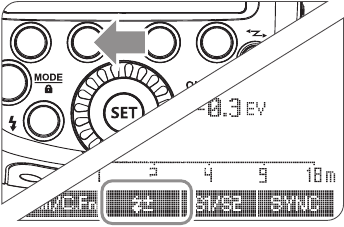

   • Druk op functieknop 4 <> om groepen te kiezen. Druk vervolgens op functieknop 3 <MODE> om de flitser in te stellen op de M-modus.
2. De flitsuitvoer instellen

   • Wanneer u de status van de groep kiest, drukt u op functieknop 2 <> om de stroomuitvoer in te stellen. Draai aan de keuzewiel om de flitsuitvoer van de groepen in te stellen. Druk op de knop <SET> om te bevestigen.
3. De foto nemen
   • Elke groep flitst met de ingestelde flitsverhouding.

Multi: Handmatig draadloos flitsen

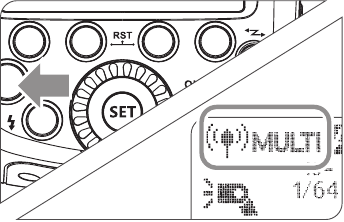

1. De stroboscopische flits <Multi> instellen.

   • Druk op de knop <MODE> zodat < MULTI> wordt weergegeven.
   • De stroboscopische flits instellen.

Het gebruik van een flitser (master/slave) met een draadloze flitsfunctie voor radiotransmissie maakt het gemakkelijk om te fotograferen met geavanceerde draadloze meervoudige flitsbelichting, op dezelfde manier als TTL-autoflitsshoots. De basis relatieve positie en het werkingsbereik worden weergegeven in de afbeelding. U kunt vervolgens draadloze TTL-autoflitsshoots uitvoeren door de master-unit in te stellen op <TTL>.

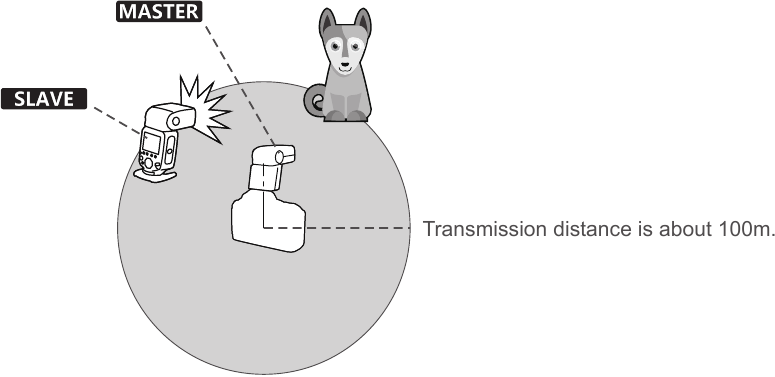

Positionering en werkingsbereik (voorbeeld van draadloos flitsen)

• Autoflitsshoots met één slave-unit


Gebruik de meegeleverde ministandaard om de slave-unit te positioneren. Voer voor het fotograferen een testflits en een testshoot uit. De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omgeving en de weersomstandigheden.

Draadloos flitsen met meerdere flitsers

U kunt de slave-units in twee of drie groepen verdelen en TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Daarnaast kunt u voor elke flitsgroep een andere flitsmodus instellen en fotograferen, voor maximaal 5 groepen.

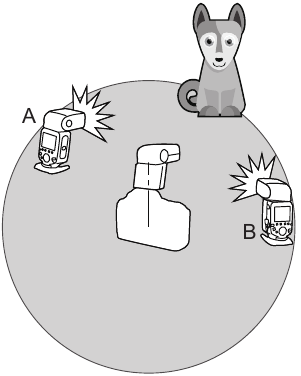

• Automatisch fotograferen met twee slave-groepen

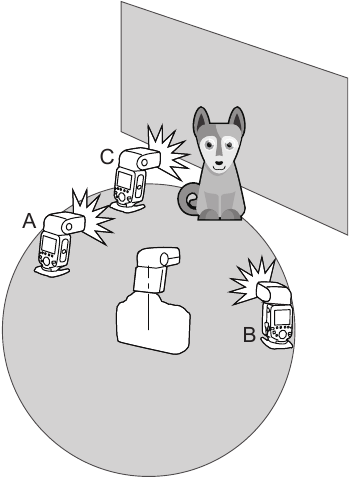

• Automatisch fotograferen met drie slave-groepen


De reden & oplossing voor het niet activeren in Godox 2.4G Draadloos

1. Verstoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   • Om de kanaal-CH-instelling op de flitsertrigger aan te passen (voeg 10+ kanalen toe) en gebruik het kanaal dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werken uit.
2. Zorg ervoor dat de flitser de recycling heeft voltooid of de continue opnamesnelheid heeft ingehaald (de indicator voor de gereedheid van de flitser brandt) en dat de flitser zich niet in de staat van oververhittingsbeveiliging of een andere abnormale situatie bevindt.
   • Verlaag de stroomuitvoer van de flitser. Als de flitser in de TTL-modus staat, probeer deze dan te wijzigen in de M-modus (een pre-flits is vereist in de TTL-modus).
3. Of de afstand tussen de flitsertrigger en de flitser te klein is of niet
   • Schakel de "draadloze modus voor korte afstand" in op de flitsertrigger (< 0.5m):
     X1-serie: houd de testknop ingedrukt en houd deze vast en zet hem vervolgens aan totdat de indicator voor de gereedheid van de flitser 2 keer knippert.
     XPro-serie: stel de C.Fn-DlST in op 0-30m.
4. Of de flitsertrigger en de ontvangerapparatuur zich in de toestand van een bijna lege batterij bevinden of niet
   • Vervang de batterij (het wordt aanbevolen dat de flitsertrigger een alkalinebatterij van 1.5V gebruikt).

Andere toepassingen

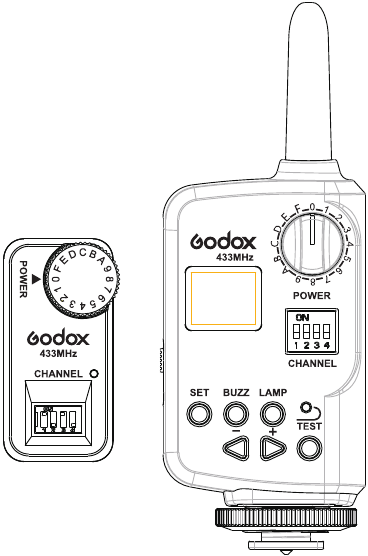

Draadloze bedieningsfunctie

De flitser heeft een draadloze bedieningspoort zodat u het vermogensniveau van de flitser draadloos kunt aanpassen en de flitser kunt activeren. Om de flitser draadloos te bedienen, hebt u een FT-16S-afstandsbedieningsset nodig (op de camera en op de flitser). Steek het ontvangende uiteinde in de draadloze bedieningspoort op de flitser en steek het zendende uiteinde in de hot shoe van de camera. Instellingen die zijn gemaakt op de hotshoe-gemonteerde zend- en ontvangende uiteinden, worden draadloos naar de flitser gecommuniceerd. Vervolgens kunt u op de ontspanknop van de camera drukken om de flitser te activeren. U kunt het zendende uiteinde ook in de hand houden om uw off-camera flitser te bedienen.

Raadpleeg de gebruikershandleiding voor volledige instructies over het gebruik van de FT-serie afstandsbediening.

Synchronisatieactivering

De synchronisatiekabel is een Ø3,5 mm stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Autofocus-hulplicht

In slecht verlichte omgevingen of omgevingen met weinig contrast gaat het ingebouwde autofocus-hulplicht automatisch branden om autofocus te vergemakkelijken. De straal licht alleen op wanneer autofocus moeilijk is en gaat uit zodra de autofocus correct is.

Als u de autofocus-hulplicht wilt uitschakelen, stelt u de "AF" in op "OFF" (UIT) in de C.Fn-instellingen.

Als u merkt dat het autofocus-hulplicht niet oplicht, komt dit doordat de camera een correcte autofocus heeft. Het autofocus-hulplicht kan alleen starten bij een langzame sluitertijd.
Positie	Effectief bereik
Midden	0,6~10m / 2,0~32,8 voet
Periferie	0,6~5m / 2,0~16,4 voet

Indirect flitsen

Door de flitskop naar een muur of plafond te richten, zal de flitser van het oppervlak weerkaatsen voordat deze het onderwerp verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende opname. Dit wordt indirect flitsen genoemd.

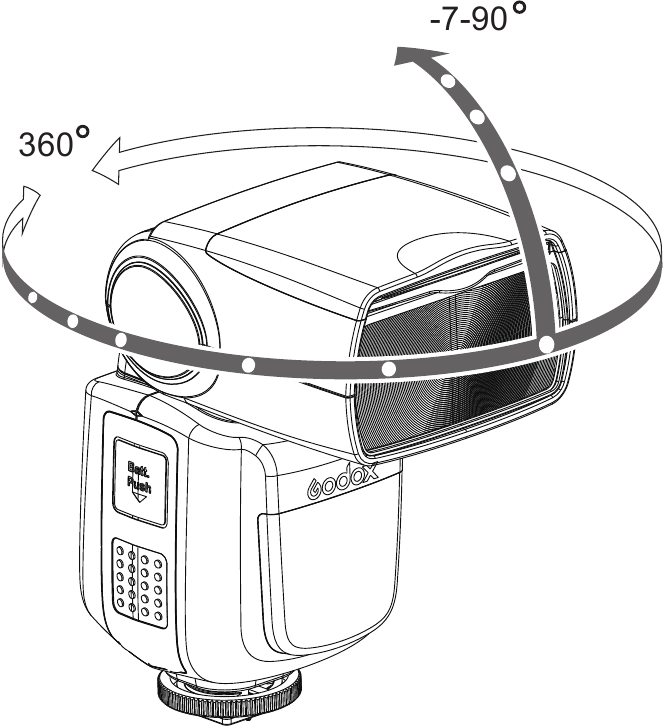

Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een bevredigende hoek.

Als de muur of het plafond te ver weg is, kan de indirecte flits te zwak zijn en leiden tot onderbelichting. De muur of het plafond moet een effen, witte kleur hebben voor een hoge reluctantie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een catchlight maken

Met het catchlight-paneel kunt u een catchlight in de ogen van het onderwerp creëren om de gezichtsuitdrukking tot leven te brengen.

1. Richt de flitskop 90º omhoog.

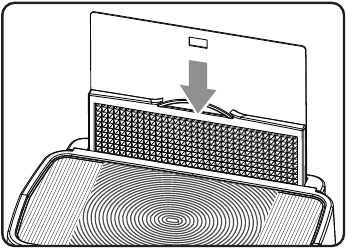

2. Trek het brede paneel eruit. Het catchlight-paneel komt tegelijkertijd naar buiten.
3. Duw het brede paneel terug.

   • Duw alleen het brede paneel naar binnen.
   • Volg dezelfde procedures als voor indirect flitsen.

Richt de flitskop recht vooruit en vervolgens 90º omhoog. Het catchlight verschijnt niet als u de flitskop naar links of rechts zwenkt. Voor het beste catchlight-effect, blijf 1,5 m/4,9 ft van het onderwerp verwijderd.

ZOOM: De flitsdekking instellen en het brede paneel gebruiken

De flitsdekking kan automatisch of handmatig worden ingesteld. Het kan worden ingesteld om overeen te komen met de brandpuntsafstand van de lens van 20 mm tot 200 mm (135-systeem). Ook met het ingebouwde brede paneel kan de flitsdekking worden uitgebreid voor 12 mm groothoeklenzen.

Kies APS of 135-systeem in de C.Fn-AP.

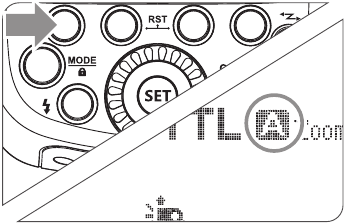

Druk in de handmatige zoommodus op de knop <ZOOM/C.FN>.

• Draai aan de selectieknop om de flitsdekking te wijzigen.

• Als < > wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de brandpuntsafstand van de lens dekt, zodat de foto geen donkere periferie heeft.

Het brede paneel gebruiken

Trek het brede paneel eruit en plaats het over de flitskop zoals afgebeeld. De flitsdekking wordt dan uitgebreid tot 12 mm.

• Het catchlight-paneel komt tegelijkertijd naar buiten. Duw het catchlight-paneel terug.
• De knop <ZOOM/C.FN> werkt niet.

Waarschuwing batterij bijna leeg

Als de batterij bijna leeg is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies
Tekens voor aangepaste functies	Functie	Instellingsnr.	Instellingen & Beschrijving
m/ft	Afstandsindicator	m	m
		ft	voet
APO	Automatische uitschakeling	ON	AAN
		OFF	UIT
AF	AF-hulplicht	ON	AAN
		OFF	UIT
Sv APOT	Slaaf automatische uitschakeltimer	60min	60min
		30min	30min
BEEP	Pieptoon	ON	AAN
		OFF	UIT
LIGHT	Tijd van achtergrondverlichting	12sec	Uit in 12 sec.
		OFF	Altijd uit
		ON	Altijd verlicht
LCD	LCD-contrastverhouding	0~9	10 niveaus
ZOOM	ZOOM-weergave-indeling	APS	APS-systeem
		135	135-systeem
ID	Draadloze ID	OFF	Uit
		01-99	Kies een cijfer van 01-99
Sv LED	Draadloze LED-lamp	OFF	Uit
		ON	aan

1. Druk 2 seconden of langer op de knop <Zm/C.Fn> Achtergrondverlichting/Aangepaste instelling totdat het C.Fn-menu wordt weergegeven. De "\/er x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de selectieknop om de aangepaste functie te selecteren.
3. Wijzig de instelling.
   • Druk op de knop <SET> en het instellingsnummer knippert.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Door op de knop <SET> te drukken, worden de instellingen bevestigd.
   • Nadat u de aangepaste functie hebt ingesteld en op de knop <MODE> hebt gedrukt, is de camera klaar om op te nemen.
4. In de C.Fn-status, houd de "Clear" (Wissen) knop 2 seconden ingedrukt totdat "OK" op het paneel wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrades via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

De USB-aansluitkabel is niet inbegrepen in dit product. De USB-poort is een standaard Micro USB-aansluiting. Een gangbare USB-aansluitkabel is van toepassing.

Beveiligingsfunctie

Oververhittingsbeveiliging

• Om oververhitting en verslechtering van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen in snelle opeenvolging afvuren met 1/1 vol vermogen. Sta na 30 continue flitsen een rusttijd van minimaal 10 minuten toe.
• Als u meer dan 30 continue flitsen afvuurt en vervolgens meer flitsen afvuurt met korte tussenpozen, kan de interne oververhittingsbeveiligingsfunctie worden geactiveerd en de recycletijd langer dan 10 seconden maken. Als dit gebeurt, staat u een rusttijd van ongeveer 10 minuten toe en keert de flitser terug naar normaal.
• Wanneer de oververhittingsbeveiliging is gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de oververhittingsbeveiliging activeert:

Vermogensuitvoerniveau	Aantal flitsen
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4 (+0.3, +0.7)	100
1/8 (+0.3, +0.7)	200
1/16 (+0.3, +0.7)	300
1/32 (+0.3, +0.7)	500
1/64 (+0.3, +0.7)	1000
1/128 (+0.3, +0.7)

Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed synchronisatieactiveringsmodus:

Vermogensuitvoer	Aantal keer
1/1	15
1/2 (+0.3, +0.7)	20
1/4 (+0.3, +0.7)	30
1/8 (+0.3, +0.7)
1/16 (+0.3, +0.7)	40
1/32 (+0.3, +0.7)
1/64 (+0.3, +0.7)	50
1/128 (+0.3, +0.7)

Andere beveiligingen

Het systeem biedt realtime beveiliging om het apparaat en uw veiligheid te waarborgen. De volgende lijst bevat prompts ter referentie:

Prompts op LCD-paneel		Betekenis
E1		Er treedt een storing op in het recyclesysteem, waardoor de flitser niet kan worden geactiveerd. Start de flitser opnieuw op. Als het probleem zich blijft voordoen, stuur dit product dan naar een onderhoudscentrum.
E2		Het systeem wordt overmatig heet. Sta een rusttijd van 10 minuten toe.
E3		De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9		Er zijn enkele fouten opgetreden tijdens het upgradeproces. Gebruik de juiste firmware-upgrademethode.

Technische gegevens

Model		TE685F
Type
Compatibele camera's		Fuji-camera's (raadpleeg de compatibele cameramodellen)
Richtgetal (1/1 output @ 200mm)		60 (m ISO 100) 190 (feet ISO 100)
Flitsdekking		20 tot 200 mm (135-systeem) of 14 tot 133 mm (APS)
		Automatische zoom (de flitsdekking wordt automatisch ingesteld om overeen te komen met de brandpuntsafstand van de lens en de beeldgrootte)
		Handmatige zoom
		Zwenkende/kantelende flitskop (indirect flitsen): 0 tot 360º horizontaal en -7º tot 90º verticaal
Flitsduur		1/300 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem		TTL-autoflits en handmatige flits
Flitsbelichtingscompensatie (FEC)		Handmatig. FEB: ±3 stops in stappen van 1/3 stop (handmatige FEC kan worden gecombineerd.)
Synchronisatiemodus		Hogesnelheidssynchronisatie (tot 1/8000 seconden), synchronisatie op het eerste gordijn en synchronisatie op het tweede gordijn
Multiflits		Aanwezig (tot 100 keer, 200Hz)
Draadloze flitser (optische transmissie en 2.4G-transmissie)
Draadloze flitsfunctie		Master, Slave, Uit
Aanstuurbare slave-groepen		3 (A, B en C)
Transmissiebereik (ong.)		≤ 100m
Kanalen		32 (1~32)
Indicator slave gereed		Twee rode indicatoren knipperen
Hulpstraal voor autofocus
Effectief bereik (ong.)		Midden: 0,6~10m / 2,0~32,8 feet
		Periferie: 0,6~5m / 2,0~16,4 feet
Stroomvoorziening
AA-batterijen		Ni-MH-batterijen (aanbevolen) of 4*LR6 alkalinebatterijen
Recycletijd		Ong. 0,1-2,6 seconden (eneloop Ni-MH-batterijen van Panasonic). Rode LED-indicator licht op wanneer de flitser gereed is.
Flitsen op vol vermogen		Ong. 230 (2500mA Ni-MH-batterijen)
Energiebesparing		Schakelt automatisch uit na ong. 90 seconden inactiviteit. (60 minuten indien ingesteld als slave)
Synchronisatietriggeringsmodus		Hotshoe, 3,5 mm-synchronisatielijn, draadloze bedieningspoort
Kleurtemperatuur		5600±200k
Afmetingen
B x H x D		64*76*190 mm
Gewicht zonder batterij		410g

Probleemoplossing

Raadpleeg deze probleemoplossingsgids als er een probleem is.

De cameraflitser kan niet worden opgeladen.

• De batterij is in de verkeerde richting geplaatst.
  • Plaats de batterij in de juiste richting.
• De interne batterij van de cameraflitser is leeg.
  • Als < > verschijnt en knippert op het LCD-scherm, vervang dan onmiddellijk de batterij.

De cameraflitser flitst niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  • Bevestig de bevestigingsvoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  • Reinig de contacten.

De stroom wordt vanzelf uitgeschakeld.

• Na 90 seconden inactiviteit is de automatische uitschakeling van de stroom van kracht geworden als de flitser als master is ingesteld.
  • Druk de ontspanknop half in of druk op een willekeurige flitsknop om te activeren.
• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze als slave is ingesteld.
  • Druk op een willekeurige flitsknop om te activeren.

Automatische zoom werkt niet.

• De cameraflitser is niet goed bevestigd aan de camera.
  • Bevestig de bevestigingsvoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt hogesnelheidssynchronisatie gebruikt.
  • Met hogesnelheidssynchronisatie is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de handmatige flitsmodus gebruikt.
  • Zet de flitsmodus op TTL of wijzig de flitsoutput.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  • Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor camera's van gemiddeld formaat. Trek het brede paneel uit om de flitsdekking te vergroten.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge stoten en ontdoe het product regelmatig van stof.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd onnodige continue flitsen.
• Het onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals een flitsbuis, wordt ondersteund met een garantie van één jaar.
• Ongeautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

Waarschuwing

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

Niet demonteren. Indien reparatie noodzakelijk is, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.

Buiten bereik van kinderen bewaren.

Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.

Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er visuele beperking optreden.

Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kan er brand of elektromagnetische interferentie ontstaan.

Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50^oC. Anders kunnen de elektronische onderdelen beschadigd raken.

Schakel de flitser onmiddellijk uit in geval van een storing.

GODOX Photo Equipment Co., Ltd.

Toevoegen: 1e tot 4e verdieping, gebouw 2/ 1e tot 4e verdieping, gebouw 4, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-maiI: godox@godox.com
http://www.godox.com

Referenties

• GODOX Photo Equipment Co.,Ltd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox TT685F - Thinklite TTL Camera Flash handleiding

Beschikbare talen
