TP-Link TL-SG105, TL-SG108 - Installatie- en probleemoplossingsgids voor switches

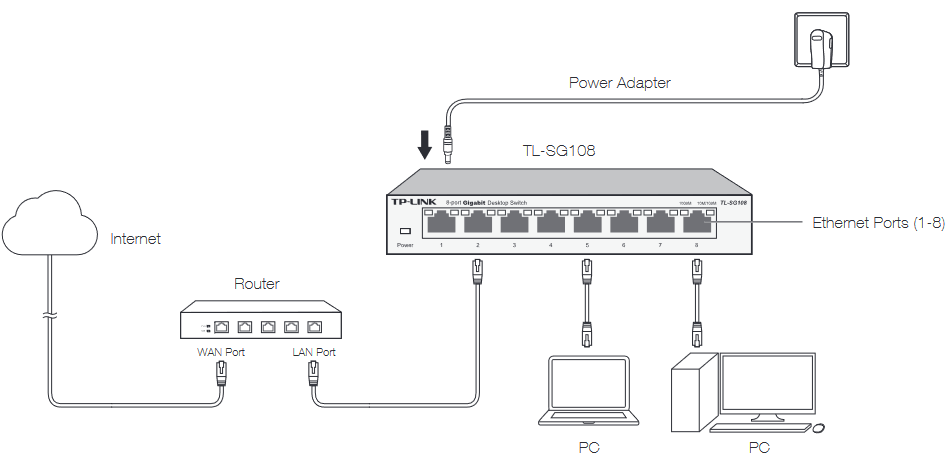

Aansluiting
Opmerking: Voor de eenvoud zullen we in deze handleiding de TL-SG108 als voorbeeld nemen.

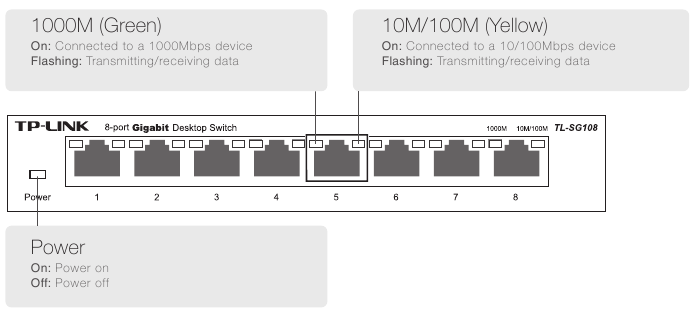

LED-uitleg
Veelgestelde vragen (FAQ)
De Power LED brandt niet
De Power LED zou moeten branden wanneer het stroomsysteem normaal werkt. Als de Power LED niet brandt, controleer dan het volgende:
A1: Zorg ervoor dat de voedingsadapter correct is aangesloten op de switch en de stroombron.
A2: Zorg ervoor dat de spanning van de voeding voldoet aan de eisen van de ingangsspanning van de switch.
A3: Zorg ervoor dat de stroombron AAN (ON) staat.
Q2. Noch de 1000M LED, noch de 10M/100M LED brandt wanneer een apparaat is aangesloten op de bijbehorende poort.
Het wordt aanbevolen om de volgende punten te controleren:
A1: Zorg ervoor dat de kabelconnectoren stevig in de switch en het apparaat zijn gestoken.
A2: Zorg ervoor dat het aangesloten apparaat is ingeschakeld en normaal werkt.
A3: De kabel mag niet langer zijn dan 100 meter (328 feet).
Milieu- en fysieke specificaties
| Bedrijfstemperatuur | 0˚C~40˚C (32˚F~104˚F) |
| Opslagtemperatuur | -40˚C~70˚C (-40˚F~158˚F) |
| Bedrijfsvochtigheid | 10%~90% niet-condenserend |
| Opslagvochtigheid | 5%~95% niet-condenserend |
Algemene specificaties
| Standaard | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protocol | CSMA/CD |
| Data overdrachtsnelheid | Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) |
| Netwerk Media (Kabel) | 10Base-T: UTP categorie 3, 4, 5 kabel (maximaal 100m) EIA/TIA-568 100Ω STP (maximaal 100m) 100Base-TX: UTP categorie 5, 5e kabel (maximaal 100m) EIA/TIA-568 100Ω STP (maximaal 100m) 1000Base-T: UTP categorie 5e kabel (maximaal 100m) EIA/TIA-568 100Ω STP (maximaal 100m) |
| Interface | 5/8 10/100/1000Mbps Auto-Negotiation RJ45-poorten |
| LED indicatoren | Power (Stroom), 10/100M LED, 1000M LED |
| Geavanceerde functies | IGMP Snooping, QoS (802.1p/DSCP Priority) |
| Overdrachtsmethode | Store-and-Forward |
| MAC-adres leren | Automatisch leren, automatisch verouderen |
| Frame Filter Rate | 10Base-T: 14881pps/poort 100Base-Tx: 148810pps/poort 1000Base-T: 1488095pps/poort |
| Frame Forward Rate | 10Base-T: 14881pps/poort 100Base-Tx: 148810pps/poort 1000Base-T: 1488095pps/poort |
VEILIGHEIDSWAARSCHUWINGEN
Gebruik dit product niet in de buurt van water, bijvoorbeeld in een natte kelder of in de buurt van een zwembad.
Vermijd het gebruik van dit product tijdens onweer. Er kan een klein risico op elektrische schokken door bliksem zijn.
CE-markering waarschuwing
Dit is een klasse B product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker adequate maatregelen moet nemen.
FCC-VERKLARING
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:
- Richt de ontvangende antenne opnieuw of verplaats deze.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke storing veroorzaken.
- Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
AUTEURSRECHT & HANDELSMERKEN
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
is een geregistreerd handelsmerk van TP-LINK TECHNOLOGIES CO., LTD. Andere merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve houders.
Geen enkel deel van de specificaties mag worden gereproduceerd in welke vorm of op welke manier dan ook, of worden gebruikt om een afgeleide te maken, zoals vertaling, transformatie of aanpassing zonder toestemming van TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2015 TP-LINK TECHNOLOGIES CO., LTD. Alle rechten voorbehouden.
http://www.tp-link.com
Ga voor meer informatie naar onze website: http://www.tp-link.com
