TP-Link TL-SG108-M2 Installatiehandleiding

Inhoud

1 Uitleg paneel
2 Aansluiting
3 Specificaties
4 Veelgestelde vragen (FAQ)
- 4.1 De stroom-LED brandt niet
5 Referenties
6 Download handleiding
7 In andere talen

Uitleg paneel

Stroom		Kensington-beveiligingsslot
	Aan: Stroom aan Uit: Stroom uit		Bevestig het slot (niet meegeleverd) in de sleuf om te voorkomen dat het apparaat wordt gestolen.
Poort-LED
	Wanneer een van de LED's brandt/knippert Aan: Verbinding maken met een apparaat, maar geen activiteit Knipperend: Gegevens verzenden of ontvangen Linker-LED (2.5G) Groen: Werkt op 2,5 Gbps Knipperend: Gegevens verzenden of ontvangen Rechter-LED (1G/100M) Groen: Werkt op 1 Gpbs Geel: Werkt op 100 Mbps Knipperend: Gegevens verzenden of ontvangen

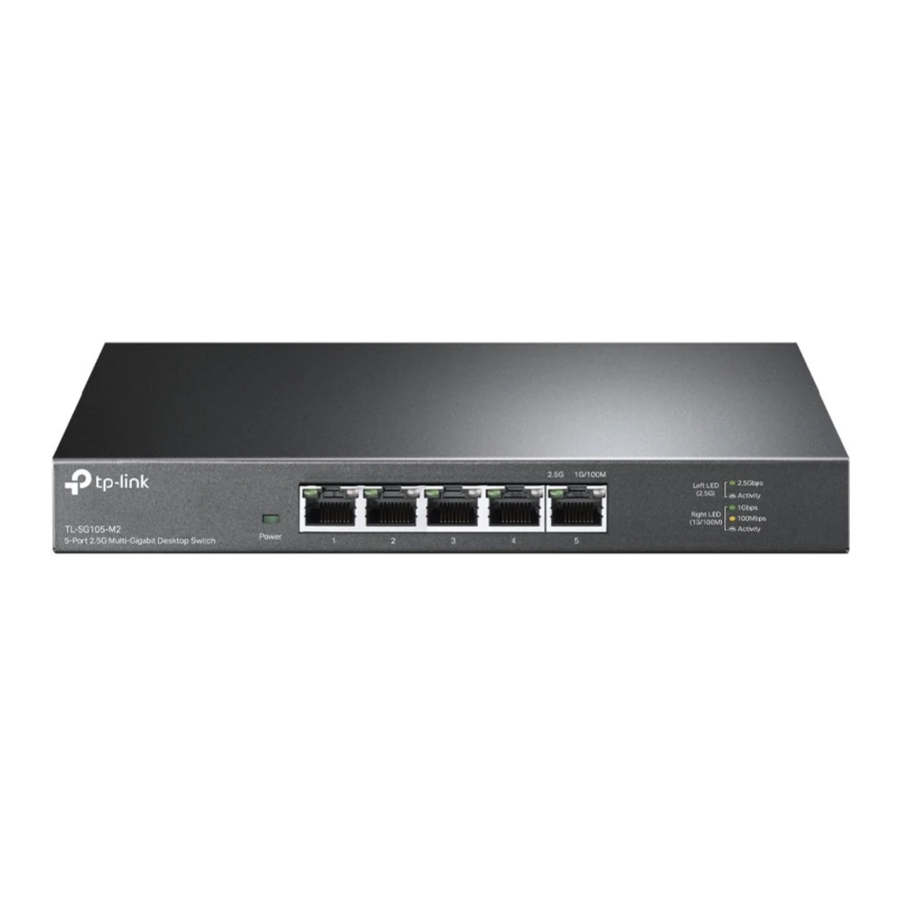

Opmerking: Voor de eenvoud gebruiken we TL-SG105-M2 als voorbeeld in deze handleiding.

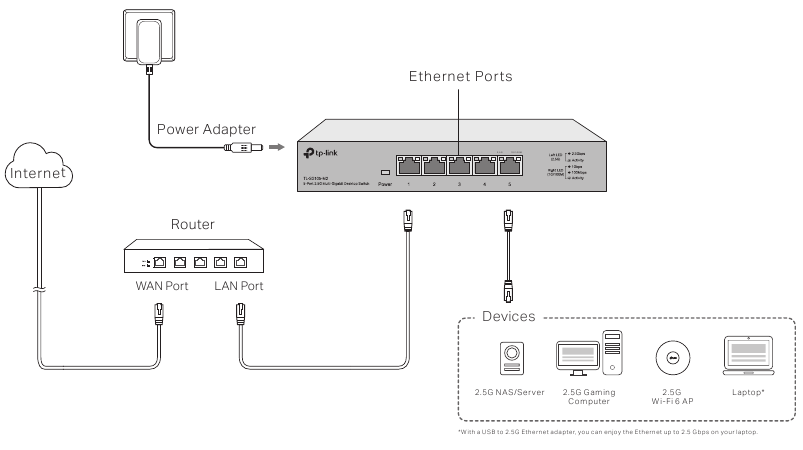

Aansluiting

Specificaties

Algemene specificaties

Standaard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3bz, IEEE802.3x, IEEE802.1p
Protocol	CSMA/CD
Netwerkmedium (kabel)	100Base-TX: UTP-categorie 5-kabel of hoger (max. 100 m) 1000Base-T: UTP-categorie 5e-kabel of hoger (max. 100 m) 2.5GBase-T: UTP-categorie 5e-kabel of hoger (max. 100 m)
Interface	5/8 100 Mbps/1 Gbps/2.5 Gbps Auto-Negotiation RJ45-poorten
MAC-adrestabel	16K
Schakelcapaciteit	TL-SG105-M2: 25 Gbps TL-SG108-M2: 40 Gbps
Overdrachtsmethode	Store-and-Forward
MAC-adresleren	Automatisch leren, automatisch verouderen
Geavanceerde functies	QoS (802.1p/DSCP-prioriteit), 802.3x-flowregeling
Frame Forward-snelheid	100Base-TX: 148810pps/poort 1000Base-T: 1488095pps/poort 2.5GBase-T: 3720238pps/poort
Kan aan de muur worden bevestigd	Ja
Afstand tussen montagegaten	150 mm

Omgevings- en fysieke specificaties

Bedrijfstemperatuur	0˚C tot 40˚C (32˚F tot 104˚F)
Opslagtemperatuur	-40˚C tot 70˚C (-40˚F tot 158˚F)
Luchtvochtigheid in bedrijf	10% tot 90% RV, niet-condenserend
Luchtvochtigheid bij opslag	5% tot 90% RV, niet-condenserend

Veelgestelde vragen (FAQ)

De stroom-LED brandt niet

De stroom-LED moet branden wanneer het stroomsysteem normaal werkt. Als de stroom-LED niet brandt, controleer dan het volgende:
A1: Zorg ervoor dat de voedingsadapter correct is aangesloten op de switch met een stroombron.
A2: Zorg ervoor dat de spanning van de voeding voldoet aan de eisen van de ingangsspanning van de switch.
A3: Zorg ervoor dat de stroombron AAN staat.

De rechter- en linker-LED branden niet wanneer een apparaat is aangesloten op de bijbehorende poort.
Het wordt aanbevolen om de volgende punten te controleren:
A1: Zorg ervoor dat de kabelconnectoren stevig in de switch en het apparaat zijn gestoken.
A2: Zorg ervoor dat het aangesloten apparaat is ingeschakeld en normaal werkt.
A3: De kabel mag niet langer zijn dan 100 meter (328 voet).

Om vragen te stellen, antwoorden te vinden en te communiceren met TP-Link-gebruikers of -engineers, gaat u naar https://community.tp-link.com om lid te worden van de TP-Link-community.
Voor technische ondersteuning en andere informatie gaat u naar https://www.tp-link.com/support, of scan gewoon de QR-code.
Als u suggesties of behoeften heeft met betrekking tot de producthandleidingen, kunt u een e-mail sturen naar techwriter@tp-link.com.cn.

Veiligheidsinformatie

Houd het apparaat uit de buurt van water, vuur, vocht of warme omgevingen.
Probeer het apparaat niet te demonteren, te repareren of te wijzigen. Neem contact met ons op als u service nodig heeft.
Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
Gebruik geen andere opladers dan aanbevolen.
De adapter moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
Plaats het apparaat met de onderkant naar beneden.
De stekker op het netsnoer wordt gebruikt als ontkoppelingsinrichting, het stopcontact moet gemakkelijk toegankelijk zijn.

Lees en volg de bovenstaande veiligheidsinformatie bij het bedienen van het apparaat. We kunnen niet garanderen dat er geen ongelukken of schade zullen optreden als gevolg van oneigenlijk gebruik van het apparaat. Gebruik dit product voorzichtig en gebruik het op eigen risico.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TP-Link TL-SG108-M2 Installatiehandleiding
