TP-Link LiteWave LS1005G / LS1008G Installatiehandleiding
LED-uitleg
Power
Aan: Stroom aan
Uit: Stroom uit
Link/Act
Opmerking: Voor de eenvoud zullen we LS1008G als voorbeeld nemen in deze handleiding.

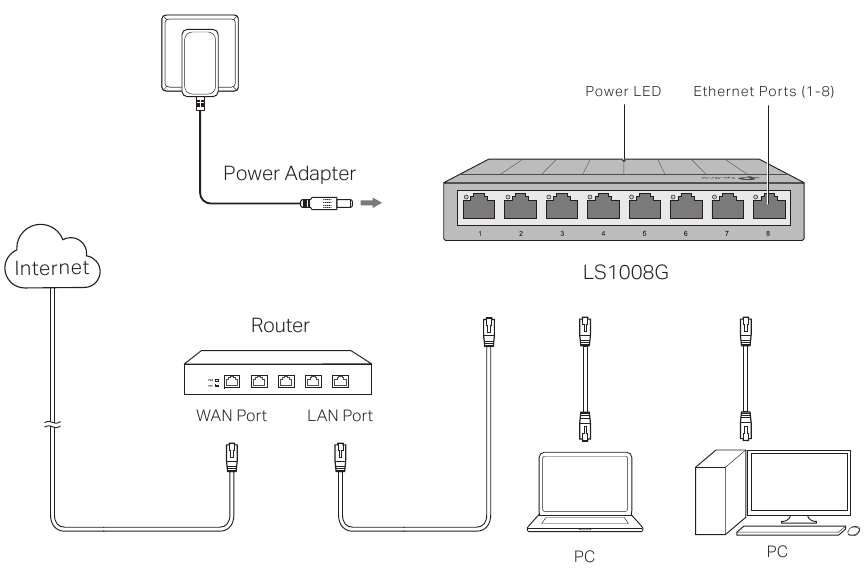

Aansluiting
Veelgestelde vragen (FAQ)
De Power LED brandt niet
De Power LED moet branden wanneer het voedingssysteem normaal werkt. Als de Power LED niet brandt, controleer dan het volgende:
A1: Zorg ervoor dat de stroomadapter correct is aangesloten op de switch met de stroombron.
A2: Zorg ervoor dat de spanning van de voeding voldoet aan de eisen van de ingangsspanning van de switch.
A3: Zorg ervoor dat de stroombron AAN staat.
Q2. De Link/Act LED brandt niet wanneer een apparaat is aangesloten op de bijbehorende poort.
Het wordt aanbevolen de volgende punten te controleren:
A1: Zorg ervoor dat de kabelconnectoren stevig zijn aangesloten op de switch en het apparaat.
A2: Zorg ervoor dat het aangesloten apparaat is ingeschakeld en normaal werkt.
A3: De kabel mag niet langer zijn dan 100 meter (328 voet).
Specificaties
Algemene specificaties
| Standaard | IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3ab, IEEE802.3x |
| Protocol | CSMA/CD |
| Dataoverdrachtsnelheid | Ethernet: 10 Mbps (Half Duplex), 20 Mbps (Full Duplex) Fast Ethernet: 100 Mbps (Half Duplex), 200 Mbps (Full Duplex) Gigabit Ethernet: 2000 Mbps (Full Duplex) |
| Netwerkmedia (kabel) | 10Base-T: UTP categorie 3, 4, 5 kabel (maximaal 100 m) EIA/TIA-568 100 Ω STP (maximaal 100 m) 100Base-TX: UTP categorie 5, 5e kabel (maximaal 100 m) EIA/TIA-568 100 Ω STP (maximaal 100 m) 1000Base-T: UTP categorie 5e kabel (maximaal 100 m) EIA/TIA-568 100 Ω STP (maximaal 100 m) |
| Interface | 5/8 10/100/1000 Mbps Auto-Negotiation RJ45-poorten |
| LED-indicatoren | Power, Link/Act LED |
| Overdrachtsmethode | Store-and-Forward |
| MAC-adresleren | Automatisch leren, automatisch verouderen |
| Frame Forward Rate | 10Base-T: 14881 pps/poort 100Base-TX: 148810 pps/poort 1000Base-T: 1488095 pps/poort |
| Wandmonteerbaar | Ja |
| Afstand tussen montagegaten | LS1005G: 38 mm LS1008G: 48 mm |
Omgevings- en fysieke specificaties
| Bedrijfstemperatuur | 0˚C tot 40˚C (32˚F tot 104˚F) |
| Opslagtemperatuur | -40˚C tot 70˚C (-40˚F tot 158˚F) |
| Bedrijfsvochtigheid | 10% tot 90%RV niet-condenserend |
| Opslagvochtigheid | 5% tot 90%RV niet-condenserend |
Om vragen te stellen, antwoorden te vinden en te communiceren met TP-Link-gebruikers of -engineers, gaat u naar https://community.tp-link.com om lid te worden van de TP-Link Community.
Voor technische ondersteuning en andere informatie gaat u naar https://www.tp-link.com/support, of scan eenvoudigweg de QR-code.
Als u suggesties of behoeften heeft met betrekking tot de producthandleidingen, kunt u een e-mail sturen naar techwriter@tp-link.com.cn.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download TP-Link LiteWave LS1005G / LS1008G Installatiehandleiding
