TP-Link TL-SG1005D, TL-SG1008D handleiding

Inhoud van de verpakking

De volgende items zouden in uw verpakking moeten zitten:

• Eén TL-SG1005D/TL-SG1008D switch
• Eén stroomadapter
• Deze gebruikershandleiding

Opmerking:
De schroeven voor wandmontage worden niet meegeleverd met ons product. Neem contact op met uw distributeur als een van de genoemde items beschadigd is of ontbreekt.

Conventie

De switch of TL-SG1005D/TL-SG1008D die in deze gebruikershandleiding wordt genoemd, staat voor TL-SG1005D/TL-SG1008D 5/8-poorts Gigabit Desktop Switch zonder enige uitleg.

Opmerking:
De twee apparaten TL-SG1005D en TL-SG1008D delen deze gebruikershandleiding. Voor de eenvoud zullen we in deze handleiding de TL-SG1008D als voorbeeld nemen.

De verschillen tussen beide zijn:

• TL-SG1005D switch met 5 10/100/1000 Mbps Auto-Negotiation RJ45-poorten.
• TL-SG1008D switch met 8 10/100/1000 Mbps Auto-Negotiation RJ45-poorten.

Introductie van het product

Overzicht van het product

De TL-SG1005D/TL-SG1008D Gigabit Desktop Switch wordt aangedreven door de Gigabit Ethernet-technologie en biedt de naadloze netwerkverbinding, die uw oude netwerk kan versnellen tot 1000 Mbps, waardoor de graphics, CGI, CAD of multimediabestanden en andere toepassingen met bandbreedte-intensieve bestanden bijna direct via het netwerk worden overgedragen.

De niet-blokkerende switcharchitectuur die in de TL-SG1005D/TL-SG1008D switch wordt gebruikt, verbetert de netwerkresponstijden aanzienlijk en versnelt het verkeer tussen subnetten aanzienlijk door pakketten op volledige draadsnelheid door te sturen en te filteren voor maximale doorvoer.

De TL-SG1005D/TL-SG1008D switch is plug-and-play. Bovendien elimineert de Auto-MDI/MDIX-kabeldetectie op alle poorten de behoefte aan een crossover-kabel of Uplink-poort. Elke poort kan worden gebruikt als algemene poort of Uplink-poort, en elke poort kan eenvoudig worden aangesloten op een server, een hub, een router, een switch of een pc, met behulp van een rechte kabel of een crossover-kabel. Diagnostische LED's die de linkstatus en activiteit weergeven, stellen u in staat om snel problemen op het netwerk te detecteren en te corrigeren.

De TL-SG1005D/TL-SG1008D switch gebruikt Green Ethernet-technologie en ondersteunt energiebesparende functies. De switch schakelt automatisch de poorten uit die geen link hebben of zijn verbonden met computers die zijn uitgeschakeld, en budgetteert het uitgangsvermogen voor verschillende lengtes van Ethernet-kabels.

Functies

• Ondersteunt Green Ethernet-technologie om energiebesparende functies te implementeren
• Voldoet aan de IEEE802.3-, IEEE802.3u-, IEEE802.3ab-standaarden
• 5/8 10/100/1000 Mbps Auto-Sensing RJ45-poorten die AutoMDI/MDIX ondersteunen
• Ondersteunt IEEE802.3x-flowcontrol voor Full-duplex Mode en backpressure voor Half-duplex Mode
• Niet-blokkerende switcharchitectuur die pakketten op volledige draadsnelheid doorstuurt en filtert voor maximale doorvoer
• 4K-entry MAC-adrestabel van TL-SG1005D/TL-SG1008D met automatisch leren en automatisch verouderen
• Ondersteunt Jumbo-frames tot 9 KB
• LED-indicatoren voor het bewaken van stroom, link, snelheid en activiteit
• Externe voedingsadapter

Externe componenten identificeren

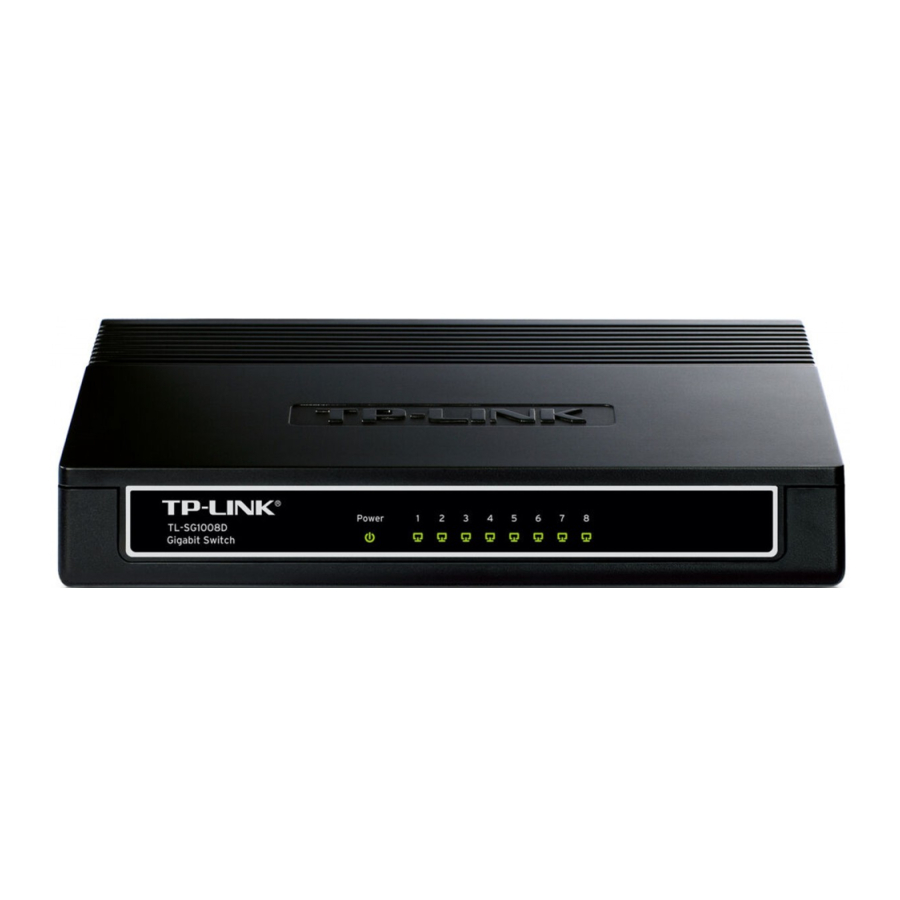

Voorpaneel

Zie figuur 2-1.

De LED's van de switch bevinden zich op het voorpaneel:

• Power LED: deze indicator gaat branden wanneer de switch wordt ingeschakeld.
• LED's (1~8): de LED geeft de Link/Actieve status aan. De bijbehorende LED-indicator brandt continu groen wanneer deze is verbonden met een netwerkapparaat. Hij knippert groen wanneer er gegevens worden verzonden of ontvangen op de werkende verbinding.

Opmerking:
De bovenstaande beschrijving van de LED's legt de werkstatus van het apparaat uit na initialisatie.

Achterpaneel

Zie figuur 2-2

De volgende onderdelen bevinden zich op het achterpaneel.

• POWER: op de POWER-aansluiting sluit u de voedingsadapter aan. Gebruik de voedingsadapter die bij deze TLSG1008D-switch is geleverd.
• Poort (1-8): de TL-SG1008D-switch is uitgerust met 8 10/100/1000 Mbps Auto-Sensing RJ45-poorten waarop u uw netwerkapparaten aansluit. De werkstatus kan worden aangegeven door de bijbehorende LED's op het voorpaneel.

Installatie

De switch kan op een bureau worden geplaatst of aan een muur worden gemonteerd.

Het apparaat op een bureau plaatsen

Om de switch op een bureau te plaatsen, volgt u deze stappen:

1. Plaats de switch op een vlak bureau.
2. Inspecteer de voedingsadapter zorgvuldig en zorg ervoor dat deze correct is aangesloten op een stroombron.
3. Zorg voor voldoende ventilatieruimte rond de switch voor het afvoeren van warmte en lucht.

Opmerking:
Plaats geen zware dingen op de switch.
Om een stabiele kabelverbinding te garanderen, houdt u de switch horizontaal op het bureau, met de witte afdekking naar boven gericht.

Het apparaat aan een muur monteren

Er bevinden zich twee sleuven voor wandmontage op het onderste paneel van de switch. Om de switch aan een muur te monteren, volgt u de onderstaande stappen.

1. Boor twee gaten in de muur. Steek een schroef in elk gat en laat een deel van de kop uitsteken.
2. Plaats de twee sleuven voor wandmontage over de schroeven en schuif de switch naar beneden om hem vast te maken.


Inschakelen

Schakel de switch in en hij zal automatisch initialiseren en de LED-indicatoren zullen als volgt reageren:

Opmerking:
Als de LED-indicatoren niet reageren zoals hierboven beschreven, controleer dan de stroomtoevoer en de aansluiting ervan.

Specificaties

Probleemoplossing

1. De Power LED brandt niet

Controleer of het netsnoer goed op de switch is aangesloten en zorg ervoor dat de stroombron is ingeschakeld.

2. De Link/Act LED brandt niet wanneer een apparaat is aangesloten op de bijbehorende poort
   Controleer of de kabelconnectoren stevig in de switch en het apparaat zijn gestoken en controleer of het aangesloten apparaat is ingeschakeld en goed werkt. Zorg ervoor dat de kabel niet langer is dan 100 meter.

Veiligheidsvoorschriften

Gebruik dit product niet in de buurt van water, bijvoorbeeld in een natte kelder of in de buurt van een zwembad.
Vermijd het gebruik van dit product tijdens onweer. Er kan een klein risico op elektrische schokken door bliksem zijn.
