TP-Link ES20M - Handleiding slimme Wi-Fi-dimmerschakelaar

Inhoud

1 Productintroductie
2 Uw schakelaar bedraden
3 Uw schakelaar instellen
- 3.1 STAP 1: APP DOWNLOADEN
- 3.2 STAP 2: INSTELLEN
4 Uiterlijk
- 4.1 Uitleg van de knoppen
- 4.2 LED-status
5 Specificaties
6 Veiligheidsmededeling
7 Referenties
8 Download handleiding
9 In andere talen

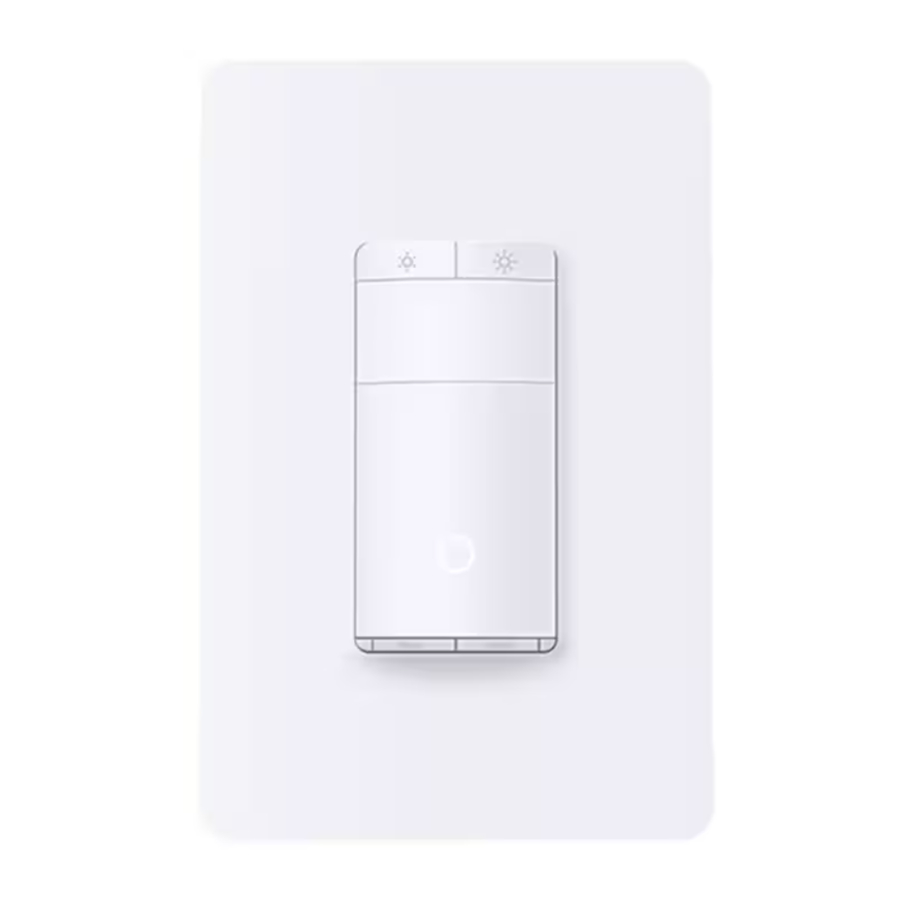

Productintroductie

Ingebouwde bewegings- en omgevingslichtsensoren werken samen om handsfree bediening te realiseren. De slimme Kasa-dimmerschakelaar schakelt de lampen automatisch in en dimt ze, waardoor u moeite en elektriciteitsrekeningen bespaart.

Uw schakelaar bedraden

Schakel de stroomonderbreker uit. Verwijder vervolgens de oude wandplaat van de wandschakelaar en label de aarde- en nuldraden.
Aarde: Meestal groen of koper.
Nul: Meestal wit en niet aangesloten op een domme schakelaar.
Lijn: Meestal zwart en afkomstig van de stroomonderbreker.
Belasting: Meestal zwart. Het ene uiteinde is aangesloten op het licht. Raadpleeg een gekwalificeerde elektricien als u het niet zeker weet.
Koppel de draden los van de oude schakelaar.

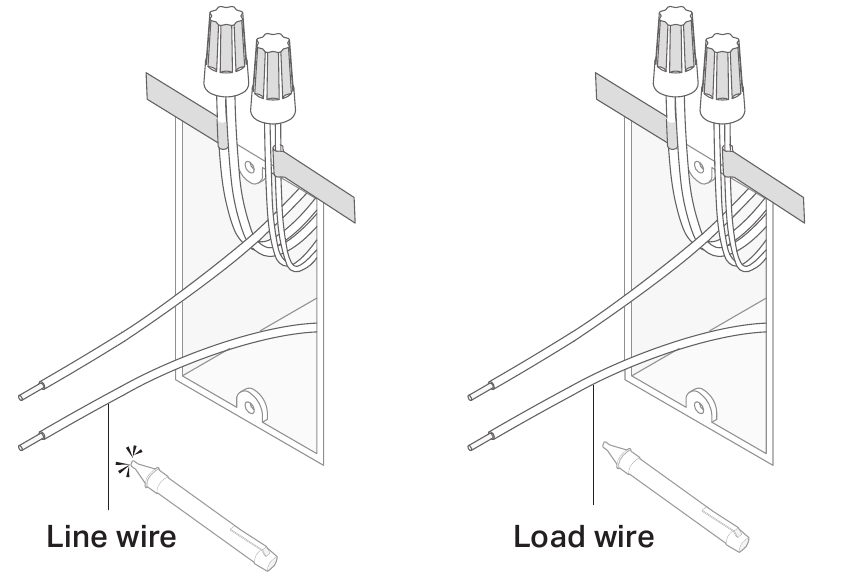

Identificeer lijn- en belastingsdraden.
1. Schakel de stroomonderbreker in. Gebruik een spanningsdetector om de bekrachtigde draad te identificeren (lijndraad).

  Wees voorzichtig om elektrische schokken te voorkomen.

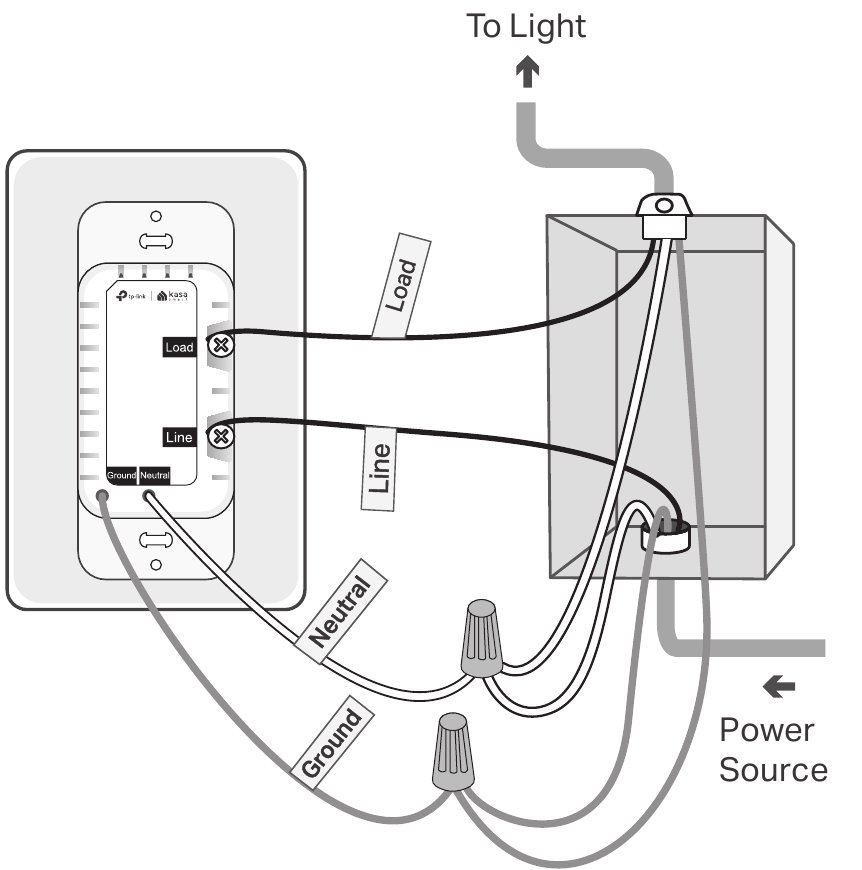

Sluit de draden aan op de slimme dimmerschakelaar zoals hieronder weergegeven.

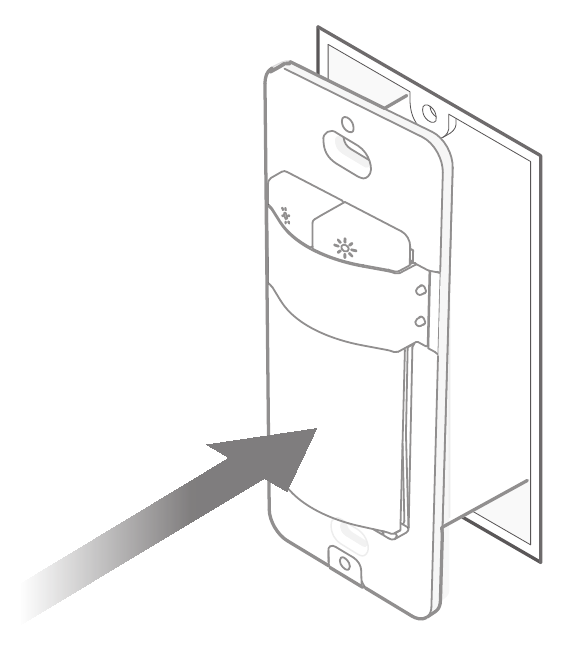

Lijn de schakelaar uit met de montagegaten. Zet hem vast met schroeven.

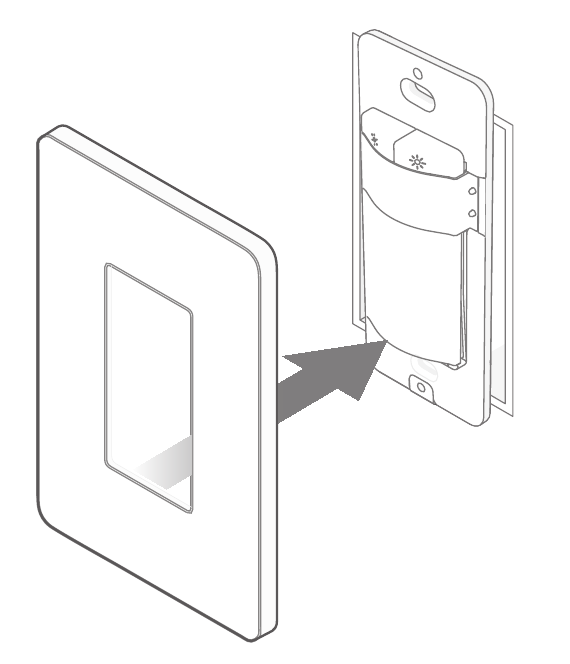

Bevestig de wandplaat. Dan is de bedrading voltooid.

Sla de pagina om om de installatie te voltooien.

Hulp nodig?
Bezoek www.tp-link.com/support voor technische ondersteuning, gebruikershandleidingen, FAQ's, garantie en meer

Uw schakelaar instellen

STAP 1: APP DOWNLOADEN

Download de Kasa Smart-app in de App Store of Google Play.

STAP 2: INSTELLEN

Tik op de knop in de app en selecteer Smart Switches (Slimme schakelaars). Volg vervolgens de stapsgewijze instructies in de app om uw slimme dimmerschakelaar in te stellen.

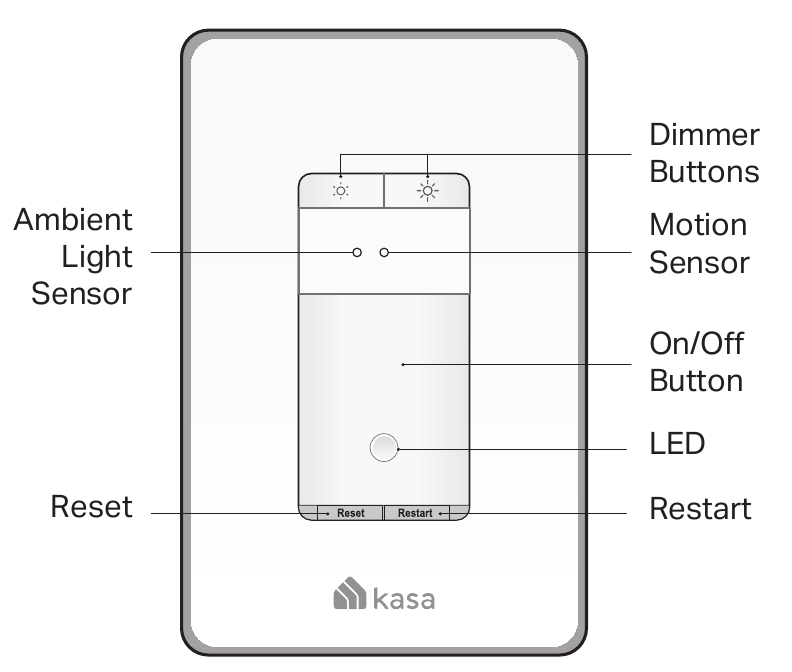

Uiterlijk

Uitleg van de knoppen

	Verlaag of verhoog de helderheid.
Reset	Houd ongeveer 5 seconden ingedrukt om de wifi te resetten terwijl de andere instellingen behouden blijven. Houd ongeveer 10 seconden ingedrukt om uw schakelaar te herstellen naar de fabrieksinstellingen.
Opnieuw opstarten	Druk hierop om uw schakelaar opnieuw op te starten.

LED-status

Knipperend oranje en groen	Klaar voor installatie.
Knipperend groen	Verbinding maken met wifi.
30 seconden groen	Verbonden met wifi.
Continu rood	Verbinding verbroken met wifi.
Knipperend oranje	Apparaat resetten.
Wit	Armatuur is uitgeschakeld.

Specificaties

Waarde: 120 V~ 60 Hz
Belasting: 300 W gloeilamp, 150 W led
Bedrijfstemperatuur: 0~40 ℃
Meegeleverde montagemethode: Onafhankelijk gemonteerd
(alleen verticale positie);
Bedieningsbediening, type 1-actie
Vervuilingsgraad 2, nominale impulsspanning 2500 V softwareklasse A, NEMA type 1

Hoge spanning: koppel de stroomtoevoer los voordat u onderhoud uitvoert

Veiligheidsmededeling

Lees en volg alle veiligheidsvoorschriften voordat u de schakelaar installeert, onderhoudt of verwijdert, inclusief de volgende:

Risico op elektrische schokken – Er kunnen meer dan één ontkoppelingsschakelaar nodig zijn om de apparatuur spanningsloos te maken voordat onderhoud wordt uitgevoerd. Een stroomonderbreker die de lijn- en nuldraden tegelijkertijd loskoppelt, is geschikt. Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u een schakelaar verwijdert of installeert. Gebruik een contactloze spanningstester om ervoor te zorgen dat de stroom is uitgeschakeld.
De slimme schakelaar moet worden geïnstalleerd en gebruikt in overeenstemming met de National Electric Code (NEC) of uw lokale elektrische code. Als u niet bekend bent met deze codes en vereisten, of als u zich niet prettig voelt bij het uitvoeren van de installatie, raadpleeg dan een gekwalificeerde elektricien.
Installeer de slimme schakelaar niet met natte handen of wanneer u op natte of vochtige oppervlakken staat.
Installeer alleen in een geschikte UL-gecertificeerde stopcontactdoos (geschikte afmetingen: H > 2,95 inch/75 mm, B > 1,81 inch/46 mm, D > 2 inch/51 mm).
Draai de schroeven van de klemmen aan tot 13 lbf-in.
