TP-Link Tapo S500D - Snelstartgids voor slimme Wi-Fi-dimmerschakelaar

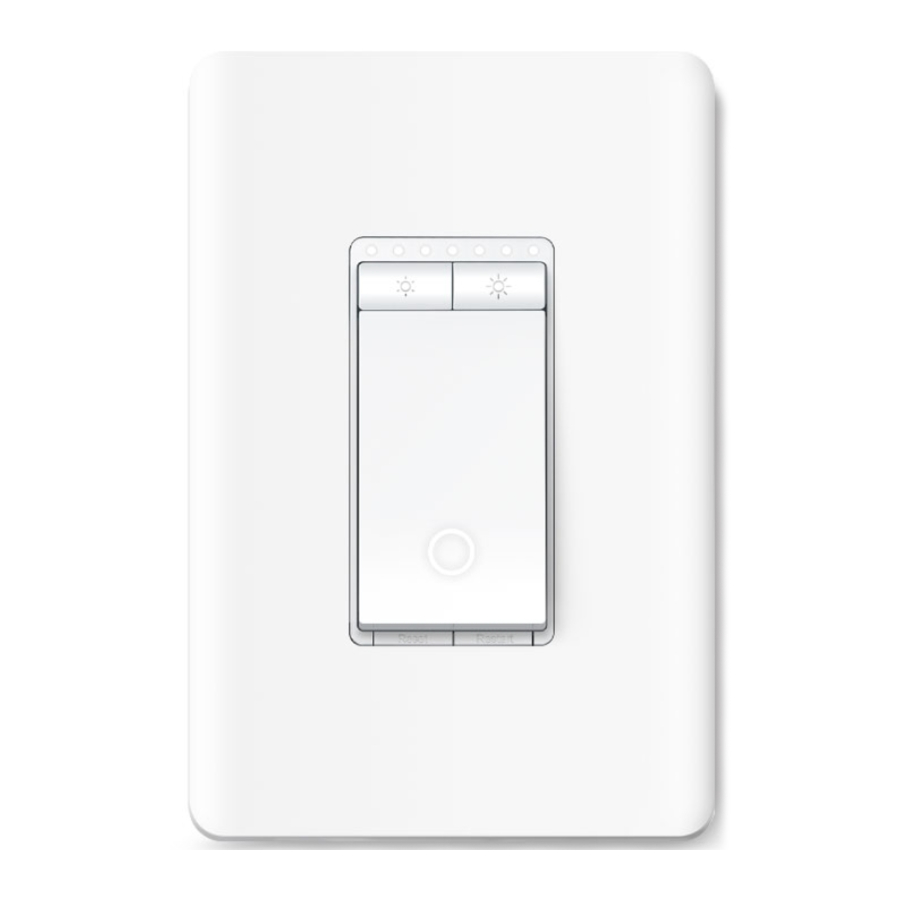

Productintroductie

De slimme Tapo-dimmerschakelaar schakelt de lampen automatisch in en dimt ze, waardoor u moeite en elektriciteitsrekeningen bespaart.

Uw schakelaar bedraden

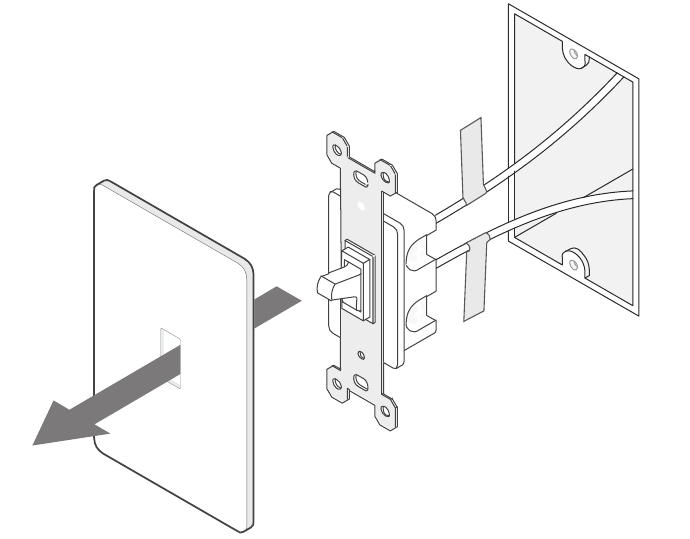

1. Schakel de stroomonderbreker uit. Verwijder vervolgens de oude wandplaat van de muurschakelaar en label de Aarde en Nul draden.

   Aarde: Meestal groen of koper.
   Nul: Meestal wit en niet verbonden met de domme schakelaar.
   Lijn: Meestal zwart en afkomstig van de stroomonderbreker.
   Belasting: Meestal zwart. Een uiteinde is verbonden met het licht. Raadpleeg een gekwalificeerde elektricien als u het niet zeker weet.
2. Koppel de draden los van de oude schakelaar.

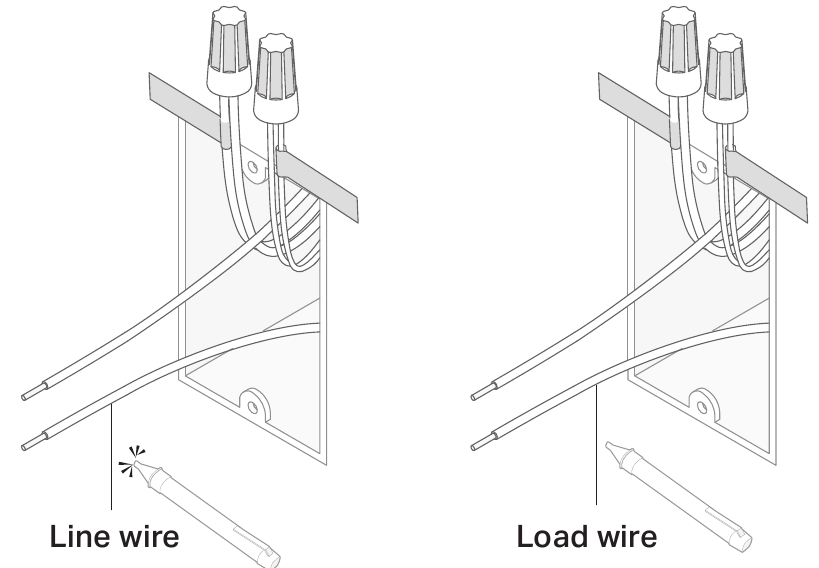

3. Identificeer Lijn en Belasting draden.
   1. Inschakelen de stroomonderbreker. Gebruik een spanningzoeker om de bekrachtigde draad te identificeren (Lijndraad).

      Pas op om elektrische schokken te vermijden.
   2. Schakel de stroomonderbreker uit. Label de Lijn en Belasting draden.

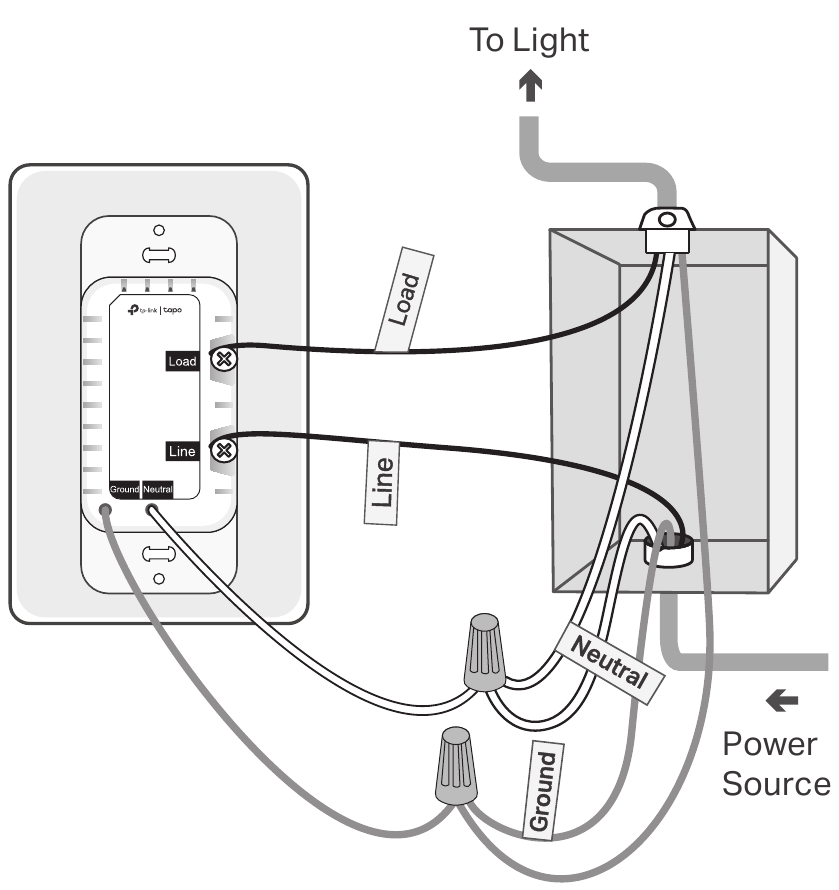

4. Sluit de draden aan op de slimme dimmerschakelaar zoals hieronder weergegeven.

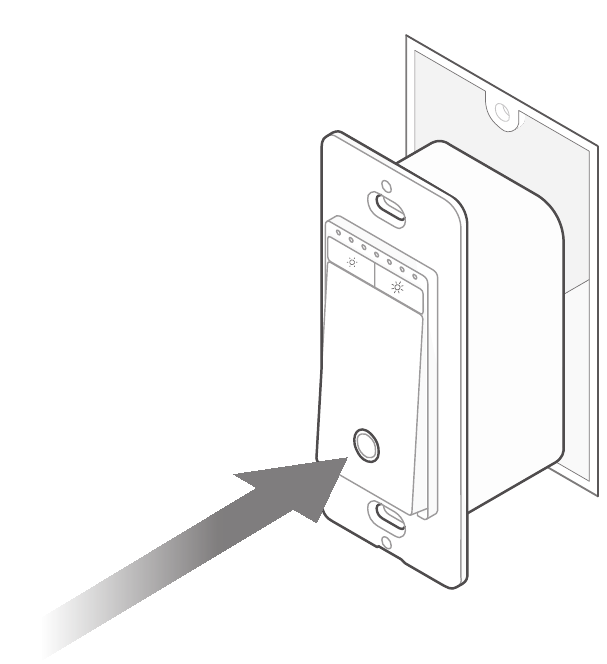

5. Lijn de schakelaar uit met de montagegaten. Zet hem vast met schroeven.

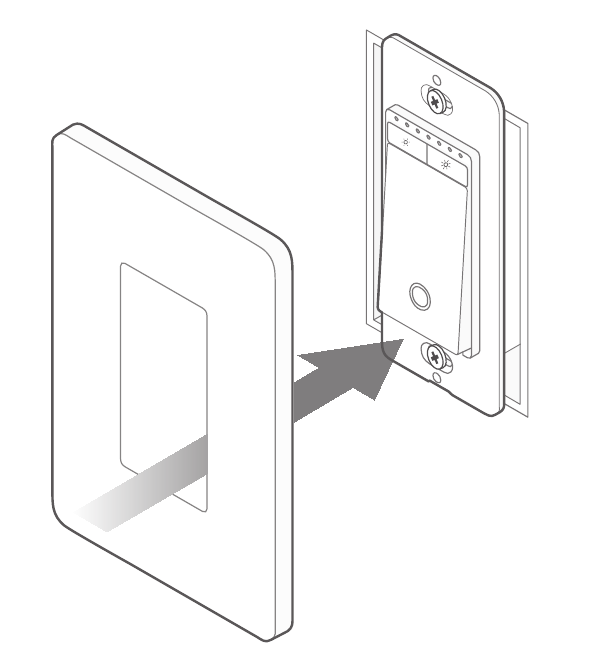

6. Bevestig de wandplaat en schakel de stroomonderbreker in. Dan is de bedrading klaar.
   Sla de pagina om om de installatie te voltooien.


Uw schakelaar instellen

STAP 1: APP DOWNLOADEN

Download de Tapo app uit de App Store of Google Play.

STAP 2: INSTALLEREN

Tik op de knop in de app. Selecteer Switches (Schakelaars) en vervolgens uw model. Volg de stapsgewijze instructies in de app om uw slimme schakelaar in te stellen.

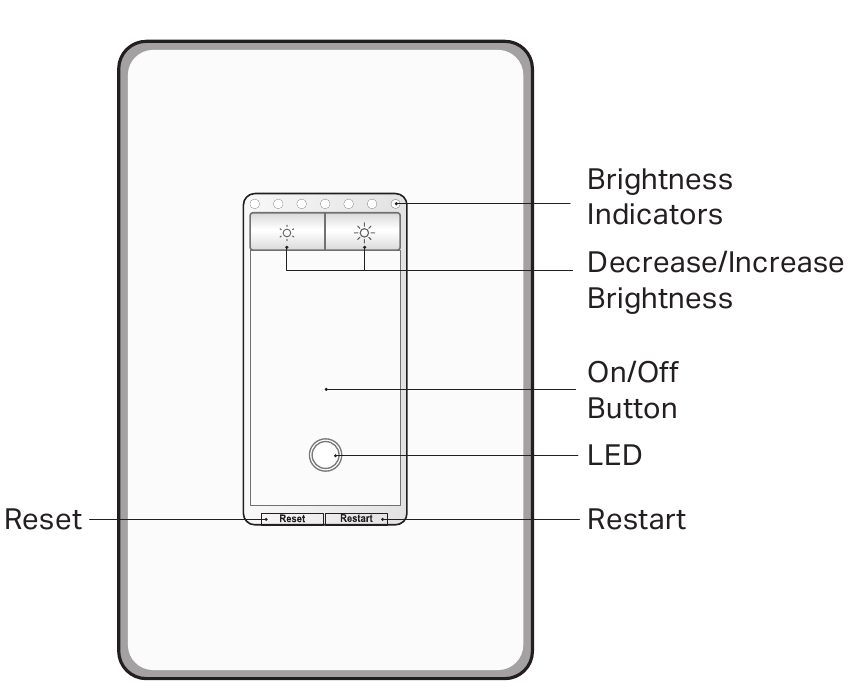

Uiterlijk

Uitleg van de knoppen

	Verminder of verhoog de helderheid.
Reset	Houd ongeveer 5 seconden ingedrukt om de Wi-Fi te resetten terwijl de andere instellingen behouden blijven. Houd ongeveer 10 seconden ingedrukt om uw schakelaar terug te zetten naar de fabrieksinstellingen.
Restart	Druk hierop om uw schakelaar opnieuw op te starten.

LED-status

Specificaties

Rating: 120 V~ 60 Hz
Belasting: 300 W gloeilamp, 150 W LED
Bedrijfstemperatuur: 0~40 ℃
Meegeleverde montagemethode: Onafhankelijk gemonteerd
(Alleen verticale positie);
Bediening, Type 1 actie
Vervuilingsgraad 2, nominale impulsspanning 2500 V
Software Klasse A, NEMA Type 1.Y

Hoge spanning - Schakel de stroomtoevoer uit voordat u onderhoud uitvoert

Veiligheidsmededeling

Lees en volg alle veiligheidsmaatregelen, inclusief de volgende, voordat u de schakelaar installeert, onderhoudt of verwijdert:

•
  Risico op elektrische schokken – Er kunnen meer dan één scheidingsschakelaar nodig zijn om de apparatuur spanningsloos te maken voordat onderhoud wordt uitgevoerd. Een stroomonderbreker die de lijn- en nulleider tegelijkertijd loskoppelt, is geschikt. Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u een schakelaar verwijdert of installeert. Gebruik een contactloze spanningstester om er zeker van te zijn dat de stroom is uitgeschakeld.
• De slimme schakelaar moet worden geïnstalleerd en gebruikt in overeenstemming met de National Electric Code (NEC) of uw plaatselijke elektrische code. Als u niet bekend bent met deze codes en vereisten, of als u zich niet prettig voelt bij het uitvoeren van de installatie, raadpleeg dan een gekwalificeerde elektricien.
• Installeer de slimme schakelaar niet met natte handen of wanneer u op natte of vochtige oppervlakken staat.
• Installeer alleen in een geschikte UL-gecertificeerde contactdoos (geschikte afmetingen: H > 2,95 inch/75 mm, B > 1,81 inch/46 mm, D > 2 inch/51 mm).
• Draai de klem schroeven vast tot 13 lbf-in.

Hulp nodig?
Bezoek www.tp-link.com/support voor technische ondersteuning, gebruikershandleidingen, FAQ's, garantie en meer informatie.
