Husqvarna TS 142L - Handleiding zitmaaier

Productbeschrijving

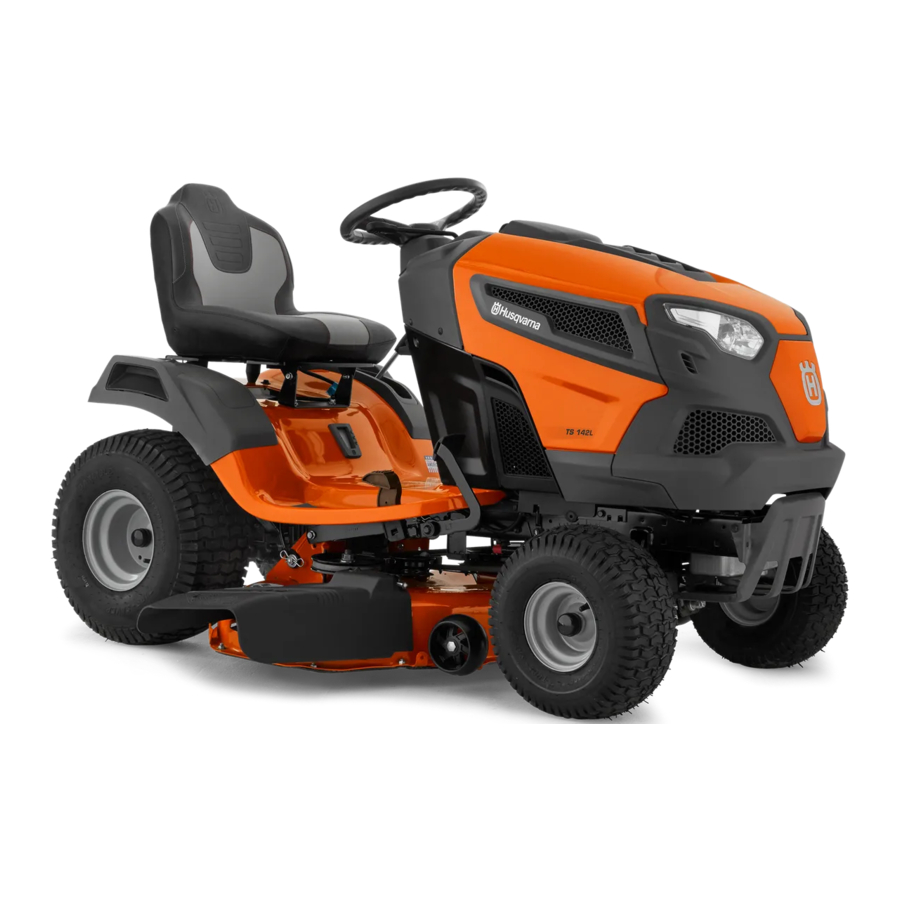

Dit is een gazontractor met het maaidek tussen de voor- en achteras geïnstalleerd. Hij heeft een 4-takt motor die benzine gebruikt.

Optionele accessoires:

• Grasvanger
• Mulchplug

Beoogd gebruik

Dit product wordt alleen gebruikt om gras te maaien in particuliere tuinen en op hellingen in particuliere tuinen met een helling van niet meer dan 15°. Het mag niet worden gebruikt in openbare parken, sportvelden, in de landbouw of in de bosbouw. Gebruik het product alleen met accessoires die zijn goedgekeurd door de fabrikant.

Het product anders gebruiken is onjuist gebruik. Het maakt uw garantie ongeldig en wijst de verantwoordelijkheid voor schade aan de gebruiker van derden van de kant van de fabrikant af.

Raadpleeg de lokale richtlijnen voor de bediening van grasmaaiers.

Ondersteuning / Hulp

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

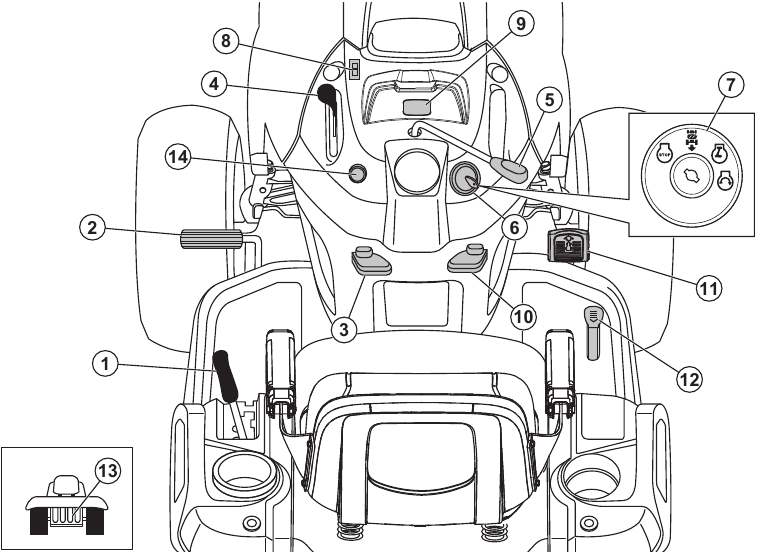

Productoverzicht

1. Hefboom hulpstukken
2. Rempedaal
3. Parkeerremhendel

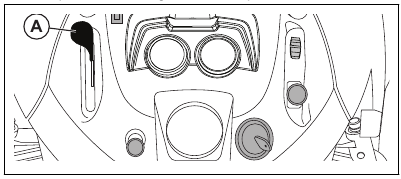

4. Gashendel
5. Koppeling bedieningselement voor hulpstukken
6. Contactschakelaar
7. Symbolen contactschakelaar
8. Lichtschakelaar
9. Urenteller
10. Cruise control
11. Pedaal vooruit
12. Pedaal achteruit

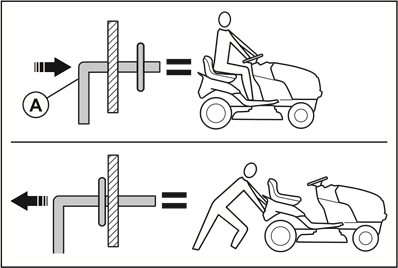

13. Vrijloophendel

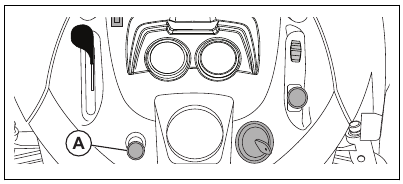

14. Chokebediening

Symbolen op het product

	Waarschuwing! Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood van de bediener of anderen veroorzaken.
	Onjuist gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.
	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.
	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.
	Achteruit.
	Neutraal.
	Hoog.
	Laag.
	Startpositie voor koud weer.
	Snel.
	Langzaam.
	Contactschakelaar.
	Motor uit.
	Motor starten.
	Motor aan.
	Choke.
	Rem- en koppelingspedaal.
	Parkeerrem.
	Parkeerrem ingeschakeld.
	Parkeerrem uitgeschakeld.
	Maaihoogte.
	Maaidek lift.
	Reverse operation system (ROS).
	Achteruit.
	Vooruit.
	Lichten aan.
	Brandstof.
	Oliedruk.
	Batterij.
	Oorbescherming aanbevolen.
	De messen zijn uitgeschakeld.
	De messen zijn ingeschakeld.
	Risico op koolmonoxidevergiftiging.
	Pas op voor weggegooide voorwerpen.
	Houd omstanders op afstand.
	Het vuursymbool toont een risico, dat, indien niet nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.
	Geluidsvermogensniveau.
	Cruise control.
	Houd handen en voeten uit de buurt van dit gebied.
	Gebruik het product niet op hellingen van meer dan 15°.
	Hete oppervlakken. Niet aanraken.
	De deflector op het maaidek moet worden geïnstalleerd wanneer u het product bedient.
	De grasvanger moet worden geïnstalleerd wanneer u het product bedient.
	Handverstrengeling.
	Disselboomlast.
	Vrijloop (alleen automatische modellen).

Urenteller

De urenteller geeft aan hoeveel uren de motor in bedrijf is geweest. Raadpleeg "Productoverzicht" voor de positie van de urenteller.

Elke 50 uur wordt 2 uur lang een oliepeilsymbool weergegeven. Raadpleeg "Smeerschema".

Om de urenteller handmatig te resetten, draait u de contactsleutel 5 keer naar de aan-stand en vervolgens naar de "STOP" (STOP) stand.

Let op: De urenteller stopt alleen wanneer de contactsleutel in de "STOP" (STOP) stand staat. Zorg ervoor dat de contactsleutel in de "STOP" (STOP) stand blijft staan ​​wanneer de motor is gestopt.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product verkeerd is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
• het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om de speciaal belangrijke onderdelen van de handleiding te benadrukken.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.

Note: Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor zitmaaiers

Dit product kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of repareren, moet u altijd de bougiekabel loskoppelen en de kabel zo plaatsen dat deze geen contact kan maken met de bougie.

Laat de machine niet in neutraalstand een heuvel afrollen, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware lading, op een helling, is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics beveelt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een door de gebruiker bestuurde grasmaaier bedienen en minimaal 16 jaar oud zijn voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees aandachtig alle veiligheidsinstructies hieronder en volg ze op.

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

• Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
• Wees alert en zet de machine uit als er een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en omlaag naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden ritten hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor een nieuwe rit en worden overreden of achteruit overreden door de machine.
• Laat kinderen de machine nooit bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
• Steek uw handen of voeten niet in de buurt van roterende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Sta alleen verantwoordelijke volwassenen die bekend zijn met de instructies toe de machine te bedienen.
• Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die kunnen worden opgepakt en weggegooid door de messen.
• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient. Stop de machine als er iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd omlaag en achteruit voor en tijdens het achteruitrijden.
• Richt afgevoerd materiaal nooit op iemand. Vermijd het afvoeren van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de gehele grasopvangbak, de uitwerpopening of andere veiligheidsvoorzieningen op hun plaats en werkend.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem erop en stop de motor voordat u afstapt.
• Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangbak verwijdert of de uitwerpopening ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer wanneer u in de buurt van of over wegen rijdt.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.
• Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen evalueren om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
• Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Reinig gemorste olie of brandstof voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u hem opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval plaatsvindt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Draag altijd beschermende schoenen of beschermende laarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijuitrusting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die in bewegende delen vast kunnen komen te zitten.
• Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-serviceagent.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of defect zijn.

Om de aanwezigheidsbediening van de bestuurder (OPC) te controleren

Gebruik het product niet als de aanwezigheidsbediening van de bestuurder (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkende serviceagent.

• Zorg ervoor dat de motor niet kan starten, tenzij het rempedaal volledig is ingetrapt en het maaidek is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat als de parkeerrem is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat als het maaidek is ingeschakeld.
• Zorg ervoor dat de koppelingsbediening voor het maaidek niet kan werken wanneer de bestuurder niet op de stoel zit.

Om de achteruitrijbeveiliging (ROS) te controleren

Als de achteruitrijbeveiliging niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkende serviceagent.

1. Start het product. Zie "Om het product te starten".

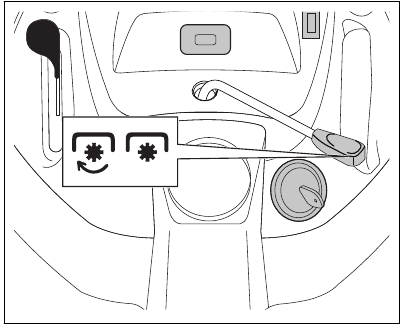

2. Schakel het maaidek in. Zie "Om het maaidek in en uit te schakelen".
3. Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).

4. Start het product en schakel het maaidek opnieuw in.
5. Draai de contactsleutel naar de ROS aan-stand (B).

6. Zorg ervoor dat de motor niet stopt wanneer u achteruit rijdt met de contactsleutel in de ROS aan-stand.

Om de rem te controleren

Remonderhoud is noodzakelijk als het product meer dan 1,5 m nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

1. Parkeer het product op een vlakke, droge betonnen of geplaveide ondergrond. Trap het rempedaal volledig in en zet de parkeerrem aan.
2. Zet de vrijloopbediening in de "transmissie uitgeschakeld" positie om de transmissie uit te schakelen.
3. De achterwielen moeten blokkeren en slippen wanneer u probeert het product handmatig naar voren te duwen. Als de achterwielen draaien, is remonderhoud noodzakelijk.
4. Neem contact op met een erkend servicecentrum.

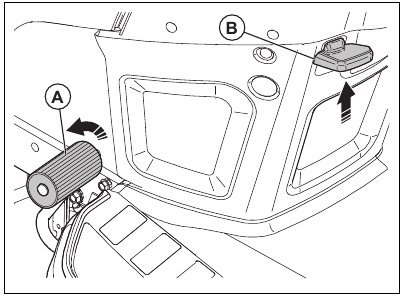

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

Zie "Om de rem te controleren".

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de bestuurder.
Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

Om de geluiddemper te controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Om gras te maaien op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Het maaien van gras op hellingen verhoogt het risico dat u het product niet kunt controleren en dat het omvalt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai het dan niet.

• Verwijder stenen, takken en andere obstakels.
• Maai op en neer de helling, niet van links naar rechts.
• Rijd niet een helling af met het maaidek omhoog.
• Gebruik het product niet op grond die meer dan 15° helling heeft.

• Start of stop niet op een helling.
• Beweeg soepel en langzaam op hellingen.
• Maak geen plotselinge veranderingen in snelheid of richting.
• Maak niet meer bochten dan nodig is. Draai langzaam en geleidelijk wanneer u een helling afdaalt. Beweeg met lage snelheid. Draai voorzichtig aan het stuur.
• Kijk uit voor en rijd niet over voren, gaten en hobbels. Er is een groter risico dat het product omvalt op grond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een greppel rijdt, of als een rand het begeeft.
• Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product stabieler te maken.
• Beweeg zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
• Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
• Verwijder de brandstoftankdop niet en vul de brandstoftank niet bij wanneer de motor aan staat.
• Laat de motor afkoelen voordat u tankt.
• Vul geen brandstof in een ruimte binnenshuis. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxide.
• Niet roken in de buurt van de brandstof of de motor.
• Plaats geen hete voorwerpen in de buurt van de brandstof of de motor.
• Vul geen brandstof in de buurt van vonken of vlammen.
• Voordat u tankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
• Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
• Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
• Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte aan de bovenkant van de brandstoftank.
• Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er risico op brand.
• Voordat u het product start, verplaatst u het product naar een minimum van 3 m van de plaats waar u heeft getankt.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
• Onderzoek de motor regelmatig op lekkages. Als er lekkages in het brandstofsysteem zijn, start de motor dan niet voordat de lekkages zijn gerepareerd.
• Gebruik uw vingers niet om de motor op lekkages te onderzoeken.
• Bewaar brandstof alleen in goedgekeurde containers.
• Wanneer het product en de brandstof zijn opgeslagen, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
• Tap de brandstof af in een goedgekeurde container buitenshuis en uit de buurt van vonken en vlammen.

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming heeft of beschadigd is, neem dan contact op met een erkende Husqvarna-serviceagent.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik een veiligheidsbril wanneer u in de buurt van batterijen bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
• Houd de batterij buiten het bereik van kinderen.
• Laad de batterij op in een ruimte met een goede luchtstroom.
• Houd ontvlambare materialen op een minimumafstand van 1 m wanneer u de batterij oplaadt.
• Gooi vervangen batterijen weg. Zie "Afvalverwerking".
• Er kunnen explosieve gassen uit de batterij komen. Niet roken in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Zie "Transport".

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade veroorzaken aan eigendommen of de aangrenzende omgeving. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product staat op een vlakke ondergrond.
• De parkeerrem is geactiveerd.
• De contactsleutel is verwijderd.
• Het maaidek is uitgeschakeld.
• De ontstekingskabels zijn verwijderd van de bougies.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in afgesloten ruimtes of ruimtes met onvoldoende luchtstroom.

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Voor de beste prestaties en veiligheid, voer regelmatig onderhoud aan het product uit zoals aangegeven in het onderhoudsschema. Zie "Maintenance schedule" (Onderhoudsschema).
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor aan staat. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Start de motor niet als de beschermkappen zijn verwijderd. Er is een hoog risico op letsel veroorzaakt door bewegende of hete onderdelen.
• Laat het product afkoelen voordat u onderhoud in de buurt van de motor uitvoert.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Draag bescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Zet het maaidek altijd in de servicestand om het schoon te maken. Parkeer het product niet in de buurt van de rand van een greppel of helling om toegang te krijgen tot het maaidek.

Lees de volgende voorzichtigheidsinstructies voordat u het product gebruikt.

• Draai de motor niet om als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de instelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Montage

Lees en begrijp het veiligheidshoofdstuk voordat u het product monteert.

Het product uit de doos halen

1. Verwijder losse onderdelen die bij het product zijn geleverd.
2. Verwijder de eindpanelen.
3. Verwijder de zijpanelen en leg ze op een vlakke ondergrond.
4. Verwijder al het verpakkingsmateriaal.
5. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

• 1/2" (13 mm) steeksleutel
• 7/16" (11 mm) steeksleutels (2 stuks)
• Bandenmaatmeter
• Mes
• Tang
• Doppenset (optioneel)

Losse onderdelen die gemonteerd moeten worden

Het product is niet volledig gemonteerd. De volgende onderdelen zijn los bij aankoop van het product.

	Sleutel, 2 stuks
	Hellingsplaat, 1 stuks
	Zeskantbout, 2 stuks
	Moeren, 2 stuks
	Verloopstuk, 1 stuks
	Olieaftapbuis, 1 stuks

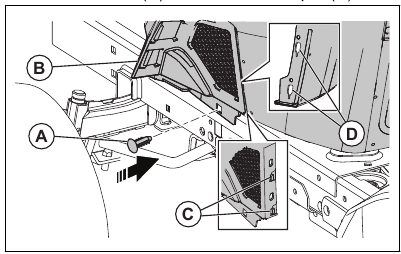

De onderste afdekking installeren

1. Installeer de onderste afdekking (B).
2. Duw de onderste afdekking (B) voorzichtig om deze aan de afdekkingstabs (C) te bevestigen in de sleuven die taps toelopen (D).

   Wees voorzichtig bij het bevestigen van de onderste afdekking, er is een risico op beschadiging van de onderste afdekkingstabs (C).
3. Installeer de bevestiger (A) aan de onderste afdekking (B).
4. Laat de motorkap zakken.

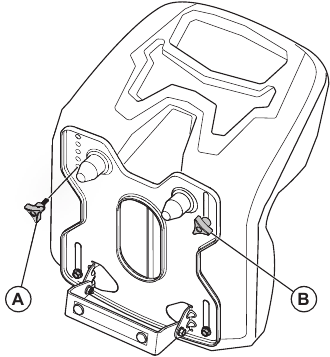

De stoel verstellen

1. Til de stoel omhoog en verwijder de stoelverstelknop (A).
2. Maak de stoelverstelknop (B) los.
3. Verplaats de stoel totdat deze zich in een positie bevindt waarin u het rem- en koppelingspedaal kunt indrukken.
4. Lijn het gat in de stoelplaat voor stoelverstelknop (A) uit met het gat in de stoel.
5. Installeer en draai de stoelverstelknop (A) vast.
6. Draai de stoelverstelknop (B) vast.

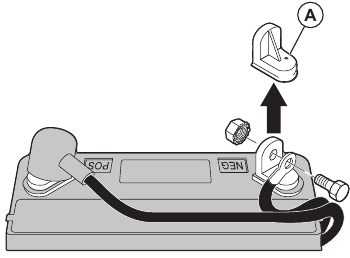

De accu aansluiten

Risico op elektrische schokken en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen aanraken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

Opmerking: Als het na het jaar en de maand is die op het batterijlabel staat, laad dan de batterij op. Laad de batterij minimaal 1 uur op met 6–10 A.

1. Zoek de locatie van de accu onder de stoel of de motorkap.
2. Til de stoelpan of de motorkap in de verhoogde stand.
3. Verwijder de 2 poolkappen (A) en gooi ze weg.

4. Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Verplaats de poolafdekking op de pool.

Risico op vonken. De rode accukabel moet op de pluspool worden aangesloten voordat de zwarte accukabel op de minpool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.

5. Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
6. Breng vaseline aan op de accukabels om corrosie te voorkomen.
7. Laat de stoelpan of de motorkap zakken.

Het product van de pallet verplaatsen

1. Til het maaidek naar de hoogste stand. Gebruik de hefboom.
2. Duw het koppelings-/rempedaal naar beneden om de parkeerrem los te zetten.
3. Zet de vrijloopbediening in de stand "Transmission disengaged" (Transmissie ontkoppeld), zie "Transport, opslag en verwijdering".
4. Duw het product van de pallet.
5. Verwijder de riem die de bescherming omhoog houdt tegen het product.

Een controle uitvoeren na de montage

• Zorg ervoor dat alle montage-instructies zijn voltooid.
• Zorg ervoor dat er geen onderdelen meer in de verpakking zitten.
• Zorg ervoor dat de accu correct is voorbereid en opgeladen.
• Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
• Zorg ervoor dat de banden correct zijn opgepompt.
• Voor de beste maaresultaten moet u ervoor zorgen dat het maaidek van links naar rechts en van voor naar achteren in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een evenwichtig maaidek.
• Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riembeschermers.
• Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
• Zorg ervoor dat de vrijloopbediening in de stand "Transmission engaged" (Transmissie ingeschakeld) staat. Zie "Transport".
• Zorg ervoor dat het motoroliepeil correct is.
• Zorg ervoor dat de tank is gevuld met het juiste type brandstof.
• Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
• Zorg ervoor dat het remsysteem in veilige staat verkeert.
• Zorg ervoor dat de Operator Presence Control (OPC) (Bedieningspersoonsdetectie) en het Reverse Operation System (ROS) (Achteruitrij-systeem) correct werken. Zie "Een controle uitvoeren van de aanwezigheidscontrole van de bestuurder (OPC)" en "Een controle uitvoeren van het achteruitrij-systeem (ROS)".
• Verwijder de lucht uit de transmissie voor het eerste gebruik. Zie "De lucht uit de transmissie verwijderen".

Bediening

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten. Zie "Fuel safety" (Brandstofveiligheid).

Gebruik altijd het juiste brandstoftype. Een verkeerd brandstoftype veroorzaakt schade aan het product.

• Gebruik benzine van het juiste type. Zie "Technical data" (Technische gegevens). Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
• Controleer het brandstofniveau vóór elk gebruik en vul indien nodig bij.
• Vul de brandstoftank niet volledig. Houd minimaal 2,5 cm (1 inch) ruimte over.

Het product starten

Wat u moet doen voordat u het product start

Lees en begrijp de veiligheidsinstructies en de bedieningsinstructies zorgvuldig voordat u het product bedient.

1. Controleer het motoroliepeil. Zie "To do a check of the engine oil level" (Het motoroliepeil controleren).
2. Vul de brandstoftank met brandstof. Zie "To fill fuel" (Brandstof bijvullen).
3. Schakel de vrijloopmodus uit. Zie "To put the product in freewheel mode" (Het product in de vrijloopmodus zetten).
4. Ga in de stoel in de bedieningspositie zitten.
5. Activeer de parkeerrem. Zie "To engage and disengage the parking brake" (De parkeerrem activeren en deactiveren).
6. Zorg ervoor dat het maaidek is uitgeschakeld. Zie "To engage and disengage the cutting deck" (Het maaidek activeren en deactiveren).

Een warme motor starten

1. Ga in de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie "To engage and disengage the cutting deck" (Het maaidek activeren en deactiveren).
3. Zet het maaidek in de transportstand. Zie "To set the cutting deck in transport position or mow position" (Het maaidek in de transportstand of de maaistand zetten).
4. Zet de gashendel in de snelle stand.
5. Trek de chokehendel uit.
   Note: Voor het starten van een warme motor is het mogelijk niet nodig om de chokehendel te gebruiken.
6. Duw het rempedaal volledig naar beneden en houd het ingedrukt.
7. Steek de contactsleutel in het contactslot.
8. Draai de contactsleutel naar de "START" (START) positie en laat de contactsleutel los wanneer de motor start.

   Bedien de startmotor niet langer dan 15 seconden per minuut.
9. Wanneer de motor is gestart, duwt u de chokehendel langzaam naar binnen totdat de motor soepel loopt. Wanneer de motor soepel loopt, kan de aangesloten apparatuur worden bediend en kunt u de voorwaartse en achterwaartse aandrijving bedienen.
   Note: Als de motor ruw loopt, trekt u de chokehendel enkele seconden uit en duwt u de chokehendel vervolgens langzaam naar binnen.
   Note: Als de motor de belasting niet accepteert, start u de motor opnieuw en laat u deze een minuut opwarmen. Volg de bovenstaande instructies.

Een koude motor starten

1. Ga in de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie "To engage and disengage the cutting deck" (Het maaidek activeren en deactiveren).
3. Zet het maaidek in de transportstand. Zie "To set the cutting deck in transport position or mow position" (Het maaidek in de transportstand of de maaistand zetten).
4. Zet de gashendel in de middelste gasstand.
5. Trek de chokehendel uit.

6. Duw het rempedaal volledig naar beneden en houd het ingedrukt.
7. Steek de contactsleutel in het contactslot.
8. Draai de contactsleutel naar de "START" (START) positie en laat de contactsleutel los wanneer de motor start.

   Bedien de startmotor niet langer dan 15 seconden per minuut.
   Note: Als de motor na enkele pogingen niet start, duwt u de chokehendel naar binnen en wacht u enkele minuten voordat u het opnieuw probeert.

9. Wanneer de motor start, zet u de gashendel in de snelle stand om de motor op te warmen. Als de temperatuur laag is, is het enkele minuten nodig voordat de motor warm is.

   Als de omgevingstemperatuur lager is dan 4 °C (40 °F), moet u de motor 1 minuut stationair laten draaien voordat u het product bedient. Dit is om de transmissie op te warmen. Zorg ervoor dat het rempedaal volledig is losgelaten.
10. Duw de chokehendel langzaam naar binnen.

De motor starten wanneer de accu zwak is

Loodaccu's kunnen explosieve gassen produceren. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.
Als de startkabels worden gebruikt voor noodstarten, volg dan de onderstaande procedures:

1. Sluit het ene uiteinde van de RODE kabel aan op de PLUS (+) pool van elke accu (B-C).

   Wees voorzichtig dat er geen kortsluiting ontstaat tegen het chassis van het product.
2. Sluit het ene uiteinde van de ZWARTE kabel aan op de MIN (-) pool (D) van een volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel (A) aan op een goede massa van het chassis, uit de buurt van de brandstoftank en de accu.
4. Verwijder de ZWARTE kabel van het chassis wanneer de zwakke accu volledig is opgeladen.
5. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
6. Verwijder de RODE kabel van de twee accu's.

De startkabels verwijderen

Note: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Het maaidek in de transportstand of de maaistand zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de maaihoogtehendel in de richting van de stoel en zet u deze in de hoogste maaihoogtestand.
• Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Zie "To set the cutting height" (De maaihoogte instellen).

De maaihoogte instellen

• Trek de hefhendel in de richting van de stoel en plaats deze in 1 van de inkepingen voor de juiste maaihoogte.

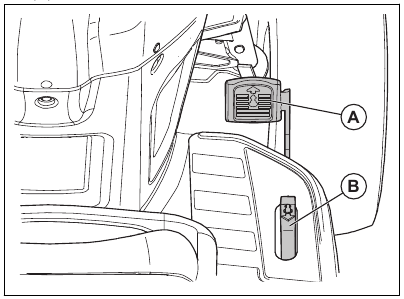

Vooruit en achteruit bewegen

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit.

1. Start de motor.
2. Deactiveer de parkeerrem. Zie "To engage and disengage the parking brake" (De parkeerrem activeren en deactiveren).
3. Om de beweging te starten, duwt u langzaam het pedaal voor vooruit (A) of het pedaal voor achteruit (B) naar beneden.

   Note: De pedalen voor vooruit en achteruit gaan terug naar de neutrale stand wanneer ze niet worden ingedrukt.
4. Duw het pedaal voor vooruit of het pedaal voor achteruit verder naar beneden om de snelheid te verhogen.

De parkeerrem activeren en deactiveren

1. Om de parkeerrem te activeren, duwt u het rempedaal (A) volledig naar beneden tot de laagste stand.

2. Terwijl het rempedaal is ingedrukt, trekt u de parkeerremhendel (B) omhoog.
3. Laat het rempedaal los.
4. Laat de parkeerremhendel los.
   Note: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
5. Om de parkeerrem los te maken, duwt u het rempedaal naar beneden.

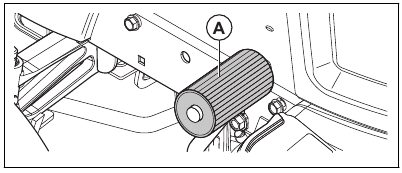

Het product stoppen

Stop altijd het product, zet de parkeerrem erop en verwijder de contactsleutel voordat u bij het product weggaat.

De uitlaatgassen van de warme motor kunnen schade aan het gras veroorzaken. Om schade aan het gras te voorkomen, zet u altijd de motor uit wanneer u het product op grasvelden stopt.

1. Duw het rempedaal (A) volledig naar beneden totdat het product volledig stopt.

2. Ontkoppel het maaidek. Raadpleeg "Het maaidek in- en uitschakelen".
3. Zet de gashendel in de lage stand en laat de motor enkele minuten stationair draaien.
4. Zet het maaidek in de transportstand. Raadpleeg "Het maaidek in de transport- of maaistand zetten".
5. Draai de contactsleutel naar de "STOP"-stand (STOP) en verwijder de contactsleutel uit het contact.


De gashendel gebruiken

De operationele efficiëntie van de motor neemt af wanneer de motor op minder dan volle snelheid draait.
Volle snelheid geeft de beste maaiprestaties.

• Zet de gashendel (A) in de "FULL"-stand (VOL) om de motor op volle snelheid te laten draaien.


De choke gebruiken

Opmerking: Gebruik de choke om een koude motor te starten. Gebruik de choke niet om een warme motor te starten.

1. Trek de knop (A) uit om de choke in te schakelen.
2. Duw de knop (A) langzaam in om de choke uit te schakelen.

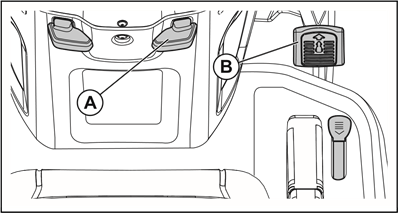

De cruisecontrol gebruiken

Gebruik de cruisecontrol alleen voor voorwaartse bewegingen op gladde, rechte oppervlakken. De cruisecontrol wordt automatisch uitgeschakeld als de omstandigheden voor cruisecontrol onbevredigend worden.

1. Duw het voorwaartse aandrijpedaal (B) omlaag. Houd het voorwaartse aandrijpedaal in een positie die de juiste snelheid voor het terrein geeft.

2. Trek de cruisecontrolhendel (A) omhoog en houd deze vast terwijl u het voorwaartse aandrijpedaal loslaat.
3. Laat de cruisecontrolhendel los om de cruisecontrol in te schakelen.
4. Duw het rempedaal in of tik op het voorwaartse aandrijpedaal om de cruisecontrol uit te schakelen.

De koplamp gebruiken

• Duw de aan/uit-schakelaar naar stand (A) om de koplamp aan te zetten.

• Duw de aan/uit-schakelaar naar stand (B) om de koplamp uit te zetten.

Het Reverse Operation System (ROS) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product wanneer het maaidek is ingeschakeld, stopt de motor onmiddellijk. Schakel de ROS in om achteruit te rijden met het product wanneer het maaidek is ingeschakeld.

Kijk voordat en terwijl u het product achteruit bedient, naar beneden en achter het product voor de veiligheid van anderen.

1. Draai de contactsleutel tegen de klok in naar de ROS "ON"-stand (A) (AAN) om de ROS in te schakelen.

2. Duw het pedaal voor achteruit rijden langzaam naar beneden om de beweging te starten.
3. Draai de contactsleutel met de klok mee naar de "ON"-stand (AAN) (B) van de motor om de ROS uit te schakelen.


Het maaidek in- en uitschakelen

Gebruik het maaidek niet zonder een deflector of grasvanger die is geïnstalleerd op de grasuitworp.

Het product heeft een Operator Presence Control (OPC). Wanneer u van de stoel weggaat met de motor aan en het maaidek ingeschakeld, stopt de motor. Blijf volledig en in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

1. Stel de juiste maaihoogte in. Raadpleeg "De maaihoogte instellen".

2. Verplaats de bediening van de aankoppelingskoppeling.

   1. Verplaats de bediening van de aankoppelingskoppeling naar voren om het maaidek in te schakelen.
   2. Verplaats de bediening van de aankoppelingskoppeling naar achteren om het maaidek uit te schakelen.

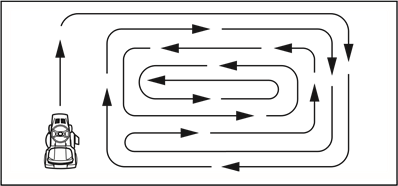

Een goed maa resultaat krijgen

• Voor de beste prestaties voert u regelmatig onderhoud aan het product uit zoals aangegeven in het onderhoudsschema. Raadpleeg "Onderhoudsschema".
• Maai geen nat gazon. Nat gras kan een slecht maa resultaat geven.
• Gebruik geen sneeuwkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas staat. Raadpleeg "Het parallelisme van het maaidek aanpassen".
• Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
• Beweeg het product met lage snelheid vooruit als het gras hoog en dik is.
• Gebruik vol gas wanneer u het gras maait.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes maait ongeveer 15 mm vanaf de zijkant van het maaidek.
• Wanneer u grote oppervlakken maait, verplaatst u het product gedurende 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure houdt de grasuitworp uit de buurt van struiken, hekken en opritten. Na ongeveer 2 rondes rond het werkgebied maait u in de tegenovergestelde richting.

• Maai het gras regelmatig om het beste maa resultaat te krijgen.

Het product in de vrijloopstand zetten

Als het nodig is om het product zonder hulp van de motor te verplaatsen of te slepen, moet u het product in de vrijloopstand zetten.

Zet het product niet in de vrijloopstand op een helling.

• Duw de vrijloopbedieningshendel (A) in om het product in de vrijloopstand te zetten.

• Trek de vrijloopbedieningshendel uit om het product met de motor te bedienen.

De mulchplug (accessoire) installeren

Het product kan worden gebruikt met een mulchplug.

1. Zet het maaidek in de transportstand. Raadpleeg "Het maaidek in de transport- of maaistand zetten".
2. Verwijder de grasvanger of de achterdeflector (accessoire) als deze is geïnstalleerd.
3. Plaats de mulchplug door de achterplaat en in de gootadapter voor het maaidek.
4. Verbind de 2 riemen met de gaten op de steunarmen voor de grasvanger.
5. Installeer de grasvanger of de achterdeflector.
6. Verwijder de mulchplug in de omgekeerde volgorde.

De achterdeflector (accessoire) installeren

Het product kan worden gebruikt met een achterdeflector.

1. Zet het maaidek in de transportstand. Raadpleeg "Het maaidek in de transport- of maaistand zetten"
2. Verwijder de grasvanger.
3. Verwijder de mulchplug (accessoire) als deze is geïnstalleerd.
4. Installeer de uitwerpglijbaan door de opening in de achterplaat en verplaats de maaidekadapter erop.
5. Installeer de 2 vleugelmoeren.
6. Installeer de achterdeflector op de achterplaat met de 4 schroeven.
7. Draai de schroeven volledig vast.
8. Verwijder de achterdeflector in de omgekeerde volgorde.

De grasvanger (accessoire) installeren

Het product kan worden gebruikt met een grasvanger.

1. Zet het maaidek in de transportstand. Zie "Het maaidek in de transportstand of maaistand zetten".
2. Verwijder de achterste uitwerpkanaaldeflector (accessoire) of de mulchplug (accessoire) indien deze is geïnstalleerd.
3. Steek de uitwerpschacht door de achterplaat en in de schachtadapter voor het maaidek.
4. Installeer de 2 vleugelmoeren.
5. Installeer de grasvanger.
6. Verwijder de grasvanger in omgekeerde volgorde.

Onderhoud

Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Onderhoudsschema

Voor elk gebruik

Met intervallen van 8 uur

Met intervallen van 25 uur

Met intervallen van 50 uur

Met intervallen van 100 uur

Elk seizoen

Voor opslag

Product

Voer een controle van de remfunctie uit.

X

X

Voer een controle van de bandenspanning uit.

X

X

Voer een controle uit van de operator aanwezigheidsbediening (OPC).

X

Voer een controle uit van het achteruitrijdsysteem (ROS).

X

Voer een controle uit op losse bevestigingsmiddelen.

X

X

X

Onderzoek de messen op slijtage en schade.

X2

Smeer het product. Raadpleeg "Smeerschema".

X

X

Voer een controle van het batterijniveau uit.

X

Reinig de accu en de aansluitklemmen.

X

X

Verwijder stukken van de stuurplaat. Raadpleeg "Het product reinigen"

X

Voer een controle van de transaxle-koelventilator uit.

X

Zorg ervoor dat het maaidek waterpas staat.

X

Voer een controle van de V-riemen uit.

X

Motor

Voer een controle van het motoroliepeil uit.

X

X

Vervang de motorolie (modellen met oliefilter)

X 1

X

Vervang de motorolie (modellen zonder oliefilter).

X 1

X

Reinig het luchtfilter.

X 3

Reinig het luchtscherm.

X 3

Voer een inspectie van de geluiddemper en de vonkenvanger uit.

X

Vervang het oliefilter (indien aanwezig).

X 1

X

Reinig de koelribben van de motor.

X 3

Vervang de bougie.

X

X

Vervang de papieren cartridge van het luchtfilter.

X 3

Vervang het brandstoffilter

X

Voer een controle van de geluiddemper uit. Raadpleeg "Een controle van de geluiddemper uitvoeren".

X

² Onderzoek de messen vaker als u maait waar zand en grond is.
¹ Vaker uitvoeren als u met een zware last werkt, bij hoge omgevingstemperaturen of in vuile omstandigheden.
¹ Vaker uitvoeren als u met een zware last werkt, bij hoge omgevingstemperaturen of in vuile omstandigheden.
³ Vaker uitvoeren als u in vuile omstandigheden werkt.
³ Vaker uitvoeren als u in vuile omstandigheden werkt.
¹ Vaker uitvoeren als u met een zware last werkt, bij hoge omgevingstemperaturen of in vuile omstandigheden.
³ Vaker uitvoeren als u in vuile omstandigheden werkt.
³ Vaker uitvoeren als u in vuile omstandigheden werkt.

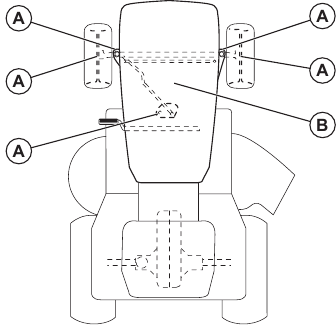

Smeerschema

Smeer de draaipunten die speciale nylon lagers hebben niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil verkort de levensduur van de speciale nylon lagers. Als het nodig is om de nylon lagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

1. Algemene smering. Smeer de spindelvetverbinding, het voorwiellager, de tandwielen van het stuurdeel.
2. Motorsmering. Raadpleeg "De motor smeren".

Tractor

Het product reinigen

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak te reinigen, behalve voor de spoelpoort. Houd water uit de motor en transmissie. Water in de motor of transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

• Verwijder al het ongewenste materiaal van de motor, de accu, de stoel en andere delen van het product.
• Verwijder vervuiling van de stuurplaat. Vervuiling beperkt de beweging van de koppelings-/rempedaalas, waardoor de riem losser gaat zitten en de voorwaartse beweging afneemt.

  Vermijd alle knelpunten en bewegende delen.
• Houd de oppervlakken en wielen vrij van benzine, olie, enzovoort.
• Gebruik wax voor auto's om schade aan de oppervlakken te voorkomen.

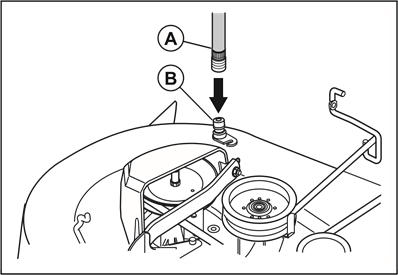

De spoelpoort van het maaidek gebruiken

Het maaidek heeft een spoelpoort, die deel uitmaakt van het reinigingssysteem voor het maaidek.

Gebruik het product niet met een kapotte of ontbrekende spoelpoort van het maaidek. Er is een risico op weggeslingerde objecten. Vervang een kapotte of ontbrekende spoelpoort van het maaidek onmiddellijk.

Note: Voor de modellen met beschermkappen is de spoelpoort geïnstalleerd op de linker beschermkap vóór de achterband.

1. Parkeer het product op een open plek op uw gazon in de buurt van een waterbron met een tuinslang.

   Richt de uitwerpschacht van het product niet in de richting van gebouwen of voertuigen.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Zie "Het maaidek in- en uitschakelen"
3. Draai de contactsleutel naar de stand STOP om de motor te stoppen.
4. Activeer de parkeerrem.
5. Verwijder de grasopvangbak of de mulchplug, indien aanwezig.
6. Plaats de mondstukadapter op het uiteinde van uw tuinslang (A). Zorg ervoor dat de tuinslang volledig is aangesloten op de mondstukadapter.

7. Trek de vergrendelingsring van de mondstukadapter naar achteren en duw de mondstukadapter op de spoelpoort van het maaidek (B).
8. Trek voorzichtig aan de tuinslang om er zeker van te zijn dat deze volledig is aangesloten.
9. Laat de vergrendelingsring los om de adapter op de spoelpoort van het maaidek te vergrendelen.
10. Start de watertoevoer.
11. Ga op de stoel zitten en start de motor.

    Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is.
12. Zet de gashendel in de snelle stand. Zie "De gashendel gebruiken".
13. Schakel het maaidek in en laat het draaien totdat het maaidek schoon is. Zie "Het maaidek in- en uitschakelen".
14. Schakel het maaidek uit. Zie "Het maaidek in- en uitschakelen".
15. Draai de contactsleutel naar de stand STOP om de motor te stoppen.
16. Stop de watertoevoer.
17. Trek de vergrendelingsring van de mondstukadapter naar achteren en koppel de mondstukadapter los van de spoelpoort van het maaidek.
18. Verplaats het product naar een droge plaats.
19. Schakel het maaidek in en laat het draaien totdat het maaidek droog is.

De gaskabel afstellen

De gashendel is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Raadpleeg de motorhandleiding als een aanpassing nodig is.

De interlocks en de relais controleren

Note: Losse of beschadigde draden kunnen ervoor zorgen dat uw product onbevredigend loopt, stopt met lopen of niet start.

• Controleer de draden.

De koplamp vervangen

1. Open de motorkap.
2. Draai de lamphouder iets tegen de klok in en trek hem uit de houder achter de grille.
3. Vervang de lamp in de lamphouder.
4. Duw de lamphouder in de houder achter de grille.
5. Draai de lamphouder iets met de klok mee om hem te installeren.
6. Sluit de motorkap.

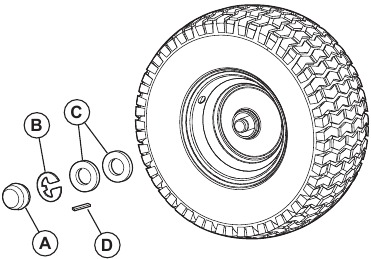

De banden repareren

1. Til de vooras op en ondersteun deze veilig.

   Til en ondersteun één as tegelijk.
2. Verwijder de stofkap (A), de E-clip (B), de ring (C) en de vierkante spie (D).

   Note: Er zijn alleen vierkante spieën op de achterwielen.
3. Verwijder het wiel van de as.
4. Verwijder de band van het wiel.
5. Repareer de band.
   Note: Gebruik bandenafdichtmiddel om gaten in de band af te dichten. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de band.
6. Installeer de band op het wiel.
7. Installeer het wiel, de ring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct in de groef op de as is geïnstalleerd.
8. Plaats de stofkap.

De banden controleren

Note: Om de bandengaten af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de band.

• Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
• Houd de banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die schade aan het rubber kunnen veroorzaken.
• Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke objecten die bandenschade kunnen veroorzaken.

De V-snaren controleren

De riemen zijn niet verstelbaar.

• Controleer de V-snaren na elke gebruiksperiode van 100 uur op slijtage.
• Vervang de V-snaren als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud plegen aan de koelvin van de transaxle

Reinig de ventilator of de transmissie niet terwijl de motor draait of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Om de transmissie koel te houden, moet u de transmissieventilator en koelribben schoonhouden.

• Voordat u met water reinigt, reinigt u met een borstel. Verwijder grasresten en vuil op en rond de transaxle-ventilator en koelribben.
• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en niet beschadigd zijn.

De transaxle-pompvloeistof controleren

• Zorg ervoor dat de transaxle-pompvloeistof niet lekt.
• Neem contact op met het dichtstbijzijnde erkende servicecentrum of de dichtstbijzijnde serviceafdeling als de transaxle-pompvloeistof lekt.

De toespoor en camber van het voorwiel afstellen

De toespoor en camber van het voorwiel zijn in de fabriek correct ingesteld. De toespoor en camber van het voorwiel zijn niet verstelbaar.

• Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde toespoor of camber van het voorwiel is beschadigd.

De zekering vervangen

Dit product heeft een zekering van het autotype. De zekeringhouder bevindt zich achter het dashboard.

1. Houd de zekeringhouder vast en trek de defecte zekering eruit.
2. Plaats een nieuwe zekering in de zekeringhouder.

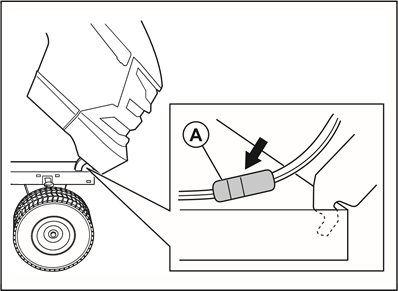

De motorkap en de grille verwijderen en installeren

1. Til de motorkap op.
2. Koppel de draadconnector van de koplamp los (A).
3. Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til deze op om hem van het product te verwijderen.
4. Installeer in omgekeerde volgorde.

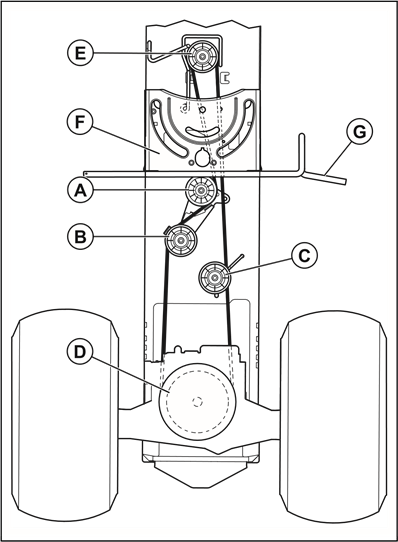

De aandrijfriem vervangen

1. Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie "De parkeerrem in- en uitschakelen".

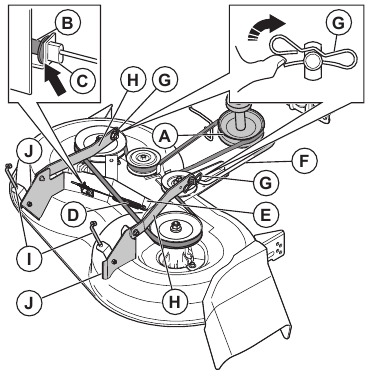

2. Verwijder het maaidek. Zie "Het maaidek verwijderen en installeren".
3. Verwijder de aandrijfriem van de poelie (A) en de koppelingspoelie (B).

4. Verwijder de aandrijfriem van de riemspanner (C).
5. Trek de aandrijfriem naar achteren en verwijder hem van de transmissie-ingangspoulie (D) en boven de koelvinbladen.
6. Verwijder de aandrijfriem van de motorpoelie (E) op de motoras.
7. Verplaats de aandrijfriem naar achteren en boven de stuurplaat (F) om de aandrijfriem van het product te verwijderen.
8. Installeer een nieuwe aandrijfriem in omgekeerde volgorde. Zorg ervoor dat u de aandrijfriem boven op de stuursteunplaat (F) en de koppelings-/rempedaalas (G) installeert.

Accu

De accu en de aansluitingen reinigen

Corrosie en vuil op de accu en de aansluitingen kunnen ervoor zorgen dat de accu stroom verliest.

1. Verwijder de beschermkap van de aansluiting.
2. Koppel de ZWARTE accukabel los.
3. Koppel de RODE accukabel los en verwijder de accu uit het product.
4. Spuit water op de accu en laat deze drogen.
5. Reinig de aansluitingen en de uiteinden van de accukabels met een staalborstel.
6. Smeer de aansluitingen in met vet of een gelijkwaardig middel.
7. Installeer de accu. Zie "De accu vervangen".

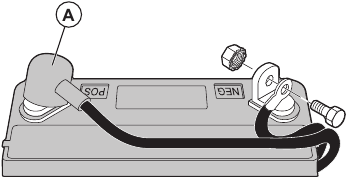

De accu vervangen

De accu is onder de stoel geïnstalleerd.

Risico op elektrische schok en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen aanraken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

1. Stop" (Stoppen) het product. Zie "Het product stoppen".
2. Open de motorkap.
3. Verwijder de afdekkingen van de aansluitingen (A).

4. Verwijder de bout en de moer om de zwarte (negatieve) accukabel los te koppelen van de negatieve (-) aansluiting.

Risico op elektrische schok en brandwonden. De zwarte (negatieve) accukabel moet worden losgekoppeld voordat u de rode (positieve) accukabel loskoppelt.

5. Verwijder de bout en de moer om de rode (positieve) accukabel los te koppelen van de positieve (+) aansluiting.
6. Verwijder de accu voorzichtig uit het product.
7. Installeer een nieuwe accu.
8. Sluit de rode (positieve) accukabel aan op de positieve (+) aansluiting en draai de bout en de moer vast.

Risico op elektrische schok en brandwonden. De rode (positieve) accukabel moet op de positieve (+) aansluiting worden aangesloten voordat de zwarte (negatieve) accukabel op de negatieve (-) aansluiting wordt aangesloten om letsel en onbedoelde aarding te voorkomen.

9. Sluit de zwarte (negatieve) accukabel aan op de negatieve (-) aansluiting en draai de bout en de moer vast.
10. Installeer de afdekkingen van de aansluitingen.
11. Sluit de motorkap.

Startkabels aansluiten

Explosiegevaar vanwege explosief gas dat uit de accu komt. Sluit de negatieve pool van de geladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van uw product niet om andere voertuigen te starten.

1. Sluit een uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (A) op de zwakke accu.

2. Sluit het andere uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (B) op de geladen accu.

   Raak met de uiteinden van de rode accukabel het chassis niet aan. Dit veroorzaakt kortsluiting.
3. Sluit een uiteinde van de zwarte accukabel aan op de NEGATIEVE (-) accupool (C) op de geladen accu.
4. Sluit het andere uiteinde van de zwarte accukabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

Startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig geladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Maaidek

Het maaidek verwijderen en installeren

Opmerking: als een ander accessoire dan het maaidek wordt gebruikt, moeten de voorste verbindingsstang en de achterste hefarmen van het product worden verwijderd. Ook moet de koppelingskabelveer in de kabelgeleider aan de voorkant van het onderste dashboard worden geplaatst.

1. Schakel het maaidek uit. Zie "Het maaidek inschakelen en uitschakelen".
2. Stop het product. Zie "Het product stoppen".
3. Zet het maaidek in de laagste stand.
4. Verwijder de aandrijfriem van de koppelingspoelie (A).

5. Verwijder de koppelingskabel (B), duw op het lipje (C) en haal de koppelingskabel uit de beugel.
6. Verwijder voorzichtig de koppelingskabelveer (D) van de spanarm (E).
7. Koppel de voorste verbindingsstang (F) los van het maaidek en verwijder de borgveer en de ring.
8. Verwijder de klemmen (G) en koppel de ophangarmen (H) los van de chassispennen.
9. Koppel de achterste hefarmen (I) los van de achterste maaidekbeugels (J) aan elke kant van het maaidek.
10. Verwijder het maaidek van het product.
11. Installeer het maaidek in omgekeerde volgorde. Zorg ervoor dat de uitwerpzijde zich aan de rechterkant van het product bevindt.

Opmerking: de ophangarmen moeten in de voorwaartse positie staan voordat u het maaidek onder het product beweegt.

Het parallelisme van het maaidek aanpassen

Een visuele zijdelingse afstelling van het maaidek uitvoeren
Als de maaihoogte niet hetzelfde is aan de rechter- en linkerkant van het product, kan de maaihoogte worden aangepast. Pas de maaihoogte aan de kant van het maaidek aan met de lagere maaihoogte.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Ga naar de kant van het maaidek met de lagere maaihoogte.

Opmerking: sommige modellen hebben alleen een linker zijde voor afstelling.

4. Pas de maaihoogte aan met een steeksleutel van 3/4".

   Opmerking: Elke volledige draai van de liftmoer verandert de hoogte van het maaidek met 3/16" (4,7 mm).
   1. Draai de liftmoer (A) naar links om het maaidek te verlagen.
   2. Draai de liftmoer (A) naar rechts om het maaidek te verhogen.
5. Maai wat gras en bekijk de resultaten. Pas aan indien nodig.

Een nauwkeurige zijdelingse afstelling van het maaidek uitvoeren

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Zie "Het maaidek in de transportstand of maaistand zetten".
4. Draai de buitenste mespunten zodat ze zijn uitgelijnd met de zijkant van het maaidek.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
5. Meet de afstand (B) van de onderkant van het mes tot de grond aan de linker- en rechterkant.

   Opmerking: de afstand moet aan beide zijden hetzelfde zijn.
6. Pas de maaihoogte aan met een steeksleutel van 3/4 inch.
   Opmerking: Elke volledige draai van de liftmoer verandert de maaihoogte met 3/16 inch (4,7 mm).

1. Draai de liftmoer (A) naar links om het maaidek te verlagen.

2. Draai de liftmoer (A) naar rechts om het maaidek te verhogen.

7. Meet de afstand opnieuw. Pas aan totdat de 2 zijden gelijk zijn.
8. Maai wat gras en bekijk de resultaten. Pas aan indien nodig.

Een voor-naar-achter afstelling van het maaidek uitvoeren
Het maaidek moet zijdelings waterpas staan voordat u een voor-naar-achter afstelling uitvoert. Zie "Een visuele zijdelingse afstelling van het maaidek uitvoeren".

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Zie "Het maaidek in de transportstand of maaistand zetten".
4. Draai de messen totdat ze recht naar voren wijzen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.

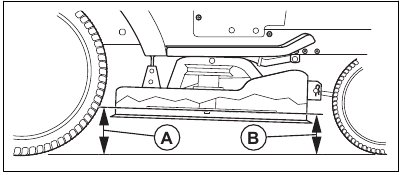

5. Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.

   Opmerking: voor de beste maaresultaten moeten de messen worden afgesteld totdat de voorkant 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant wanneer het maaidek in de hoogste stand staat.
6. Ga naar de voorkant van het product om een aanpassing te maken.

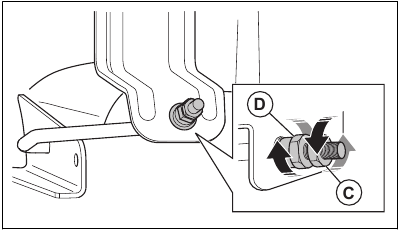

7. Gebruik een steeksleutel van 11/16 inch om de borgmoer (C) los te draaien om de liftmoer (D) vrij te maken.

8. Pas de hoogte van het maaidek aan met een steeksleutel van 3/4 inch.
   Opmerking: Elke volledige draai van de liftmoer verandert de hoogte van het maaidek met 1/8 inch (3,1 mm).
   1. Draai de liftmoer tegen de klok in om het maaidek te verlagen.
   2. Draai de liftmoer met de klok mee om het maaidek te verhogen.
9. Meet de afstand voor en achter opnieuw.
10. Pas aan totdat de voorkant van het mes 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant.
11. Houd de liftmoer op zijn plaats met de steeksleutel en draai de borgmoer vast.

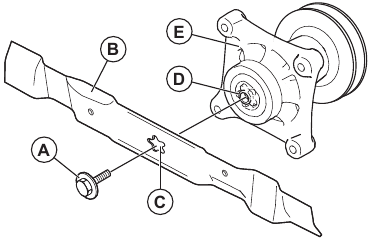

De messen vervangen

Voor de beste resultaten houdt u de messen van de maaier scherp. Vervang gebogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

1. Zet het maaidek in de transportstand. Zie "Het maaidek in de transportstand of maaistand zetten".
2. Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
3. Installeer het nieuwe of geslepen mes en de bout.

   Het middelste gat (C) in het mes moet overeenkomen met de ster (D) op de spilconstructie (E).
4. Draai de bout vast met een moment van 62-75 Nm.

De aandrijfriem voor het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond en zet de parkeerrem vast. Zie "De parkeerrem inschakelen en uitschakelen".
2. Zet het maaidek in de laagste stand. Zie "De maaihoogte instellen".
3. Verwijder het vuil en gras rond de spillen en van het bovenoppervlak van het maaidek.
4. Verwijder de aandrijfriem (A) van de koppelingspoelie (B) op de motoras.

5. Verwijder de aandrijfriem van de spilpoelies (C) en de spanrollen (D).

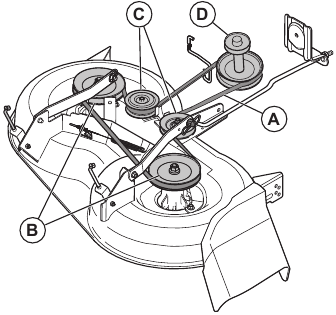

De aandrijfriem voor het maaidek installeren

1. Installeer de aandrijfriem (A) rond de spilpoelies (B).


   Plaats de aandrijfriem correct in alle groeven op de maaidekpoelies. De aandrijfriem kan beschadigd raken als deze niet correct is geïnstalleerd.
2. Installeer de aandrijfriem rond de spanrollen (C).
3. Installeer de aandrijfriem rond de koppelingspoelie (D) op de motoras.
4. Zet het maaidek in de transportstand. Zie "Het maaidek in de transportstand of maaistand zetten".

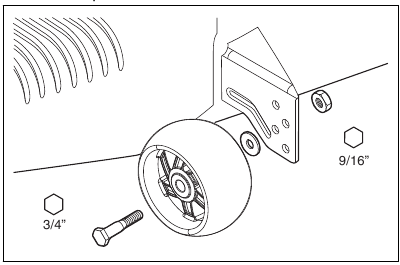

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen in de meeste terreinomstandigheden dat de graszode wordt gescalpeerd. De anti-scalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek op de juiste maaihoogte staat.

1. Parkeer het product op een vlakke ondergrond en stop de motor.
2. Stel het product in op de benodigde maaihoogte. Zie "De maaihoogte instellen".
3. Verwijder de moer, de bout, de ring en de anti-scalpeerrol.

4. Installeer de anti-scalpeerrol, de bout, de ring en de moer in de juiste positie.
5. Stel alle anti-scalpeerrollen af en installeer ze op dezelfde manier.

Motor

De motor smeren

Gebruik uitsluitend hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de juiste temperatuur voor gebruik.

Opmerking: Multigrade-oliën (5W30, 10W30, enzovoort) zorgen ervoor dat de motor gemakkelijk start bij koud weer, maar veroorzaken een verhoogd olieverbruik bij gebruik bij temperaturen boven 0 °C. Controleer regelmatig het motoroliepeil om mogelijke motorschade door een laag oliepeil te voorkomen.

• Vervang de olie na elke 50 bedrijfsuren. Als het product gedurende een jaar niet 50 uur wordt gebruikt, vervang de olie dan minimaal 1 keer per jaar.
• Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren.
• Draai de olievuldop/peilstok vast elke keer dat u het oliepeil controleert.

Het motoroliepeil controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 0 °C. Gebruik voor gebruik bij omgevingstemperaturen van minder dan 0 °C de juiste motorolie om het product gemakkelijker te starten. Raadpleeg "Technische gegevens".

1. Parkeer het product op een vlakke ondergrond.
2. Verwijder de olievuldop en de peilstok en maak deze schoon met een doek.
3. Steek de peilstok in de olievulbuis. Draai de olievuldop niet op de olievulbuis.
4. Verwijder de peilstok. Gebruik de maatstreep op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot de markering "FULL" (VOL) op de peilstok is bereikt. Vul niet te veel motorolie bij.

5. Steek de peilstok in de olievulbuis. Zorg ervoor dat de olievuldop volledig is vastgedraaid.

Opmerking: Raadpleeg "De motorolie vervangen" om de motorolie te vervangen.

De motorolie vervangen

Als de motor koud is, start de motor dan gedurende 1–2 minuten voordat u de motorolie aftapt. Dit maakt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Plaats het product op een vlakke ondergrond en stop het product. Raadpleeg "Het product stoppen" (To stop the product).
2. Verwijder al het vuil rond de dop van de olietank.
3. Verwijder de dop van de olietank en de peilstok.
4. Verwijder de gele dop (A) van de olieaftapkraan (B).

5. Installeer de olieaftapslang (C) op de olieaftapkraan.
6. Plaats een container onder de motor om de motorolie op te vangen en steek het andere uiteinde van de olieaftapslang in de container.
7. Duw de olieaftapkraan naar binnen en draai deze tegen de klok in om hem te ontgrendelen.
8. Trek de aftapkraan uit om hem te openen.
9. Laat de motorolie in de container lopen.
10. Duw de olieaftapkraan naar binnen en draai deze met de klok mee om hem te sluiten en te vergrendelen.
11. Verwijder de olieaftapslang.
12. Installeer de gele dop.
13. Vul nieuwe olie in de olievulbuis en controleer het motoroliepeil. Raadpleeg "Het motoroliepeil controleren".
14. Installeer de dop van de olietank en de peilstok.

Opmerking: Raadpleeg "Afvalverwerking" (Disposal) voor een veilige verwijdering van gebruikte motorolie

Het motoroliefilter vervangen

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Tap de motorolie af uit de olietank. Raadpleeg "De motorolie vervangen".
2. Draai het motoroliefilter tegen de klok in om het te verwijderen.
3. Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
4. Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting correct past en draait u het vervolgens nog een halve slag aan.
5. Vul de olietank met nieuwe motorolie. Raadpleeg "De motorolie vervangen".
6. Start de motor en laat hem 3 minuten stationair draaien.
7. Stop de motor en zorg ervoor dat er geen olielekkage is van het oliefilter.
   Opmerking: Als er olielekkage is, draai het oliefilter dan opnieuw vast.
8. Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft opgenomen.

Het luchtscherm reinigen

Opmerking: Het luchtscherm moet vrij van vuil worden gehouden om motorschade door oververhitting te voorkomen.

• Reinig het luchtscherm met een staalborstel of perslucht om vuil te verwijderen.

Onderhoud uitvoeren aan het motorkoelsysteem

Opmerking: Een verstopt grasscherm, vuile of volle koelribben en/of een verwijderd ventilatorhuis, enzovoort, kunnen de motor te heet maken en motorschade veroorzaken.

• Zorg ervoor dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon zijn.
• Verwijder na elke 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) het ventilatorhuis en andere onderdelen van het motorkoelsysteem. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

De bougies vervangen

Het type bougie en de speling (elektrodeafstand) worden weergegeven in "Technische gegevens".

• Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren.

De inline-brandstoffilter vervangen

Opmerking: Vervang de inline-brandstoffilter minimaal elk jaar.

Vervang de inline-filter als deze verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

1. Laat de motor afkoelen.
2. Verwijder de inline-brandstoffilter (B) en sluit de brandstofleidingsecties af met pluggen.
3. Plaats de nieuwe inline-brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
4. Zorg ervoor dat er geen brandstofleidinglekken zijn en dat de klemmen (A) in de juiste positie zitten.
5. Als u morst, reinig het product dan onmiddellijk.


De lucht uit de transmissie verwijderen

Bedien de vrijloophendel niet wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor de eerste keer bedient.
Als u de transmissie vervangt, verwijder dan de lucht in de nieuwe transmissie voordat u het product bedient.

1. Parkeer het product op een vlakke ondergrond die vrij en open is.
2. Stop de motor en activeer de parkeerrem.
3. Zet de vrijloopbediening in de uitgeschakelde stand. Raadpleeg "Transport".
4. Start de motor. Wanneer de motor is gestart, beweegt u de gashendel naar de lage stand en deactiveert u de parkeerrem.
5. Voer de volgende stappen 3 keer uit.
   Opmerking: Tijdens deze procedure kunnen de aandrijfwielen bewegen.
   1. Duw het vooruitrijpedaal volledig in en houd het 5 seconden ingedrukt voordat u het loslaat.
   2. Duw het achteruitrijpedaal volledig in en houd het 5 seconden ingedrukt voordat u het loslaat.
6. Stop de motor en activeer de parkeerrem.
7. Zet de vrijloopbediening in de ingeschakelde stand. Raadpleeg "Transport".
8. Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, beweegt u de gashendel naar de halve snelheid.
9. Deactiveer de parkeerrem.
10. Bedien het product ongeveer 1,5 m vooruit en vervolgens 1,5 m achteruit. Voer deze procedure 3 keer uit.

Probleemoplossing

Probleem	Oorzaak	Actie
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gashendel staat niet in de juiste stand.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zitten los of zijn beschadigd.	Controleer alle draden.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	De motor is verzopen.	Wacht 2-3 minuten voordat u probeert de motor opnieuw te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De inschakeling van de werktuigkoppeling is ingeschakeld.	Schakel de inschakeling van de werktuigkoppeling uit.
	Het koppelings-/rempedaal is niet volledig ingetrapt.	Trap het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende serviceagent.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende serviceagent.
	De bediening voor aanwezigheid van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Gebruik het product niet met een defecte bediening voor aanwezigheid van de bestuurder.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke is ingeschakeld en de motor is warm.	Schakel de choke uit.
	De brandstofmix of het brandstoftype is onjuist.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met de correcte brandstofmix of het correcte brandstoftype.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en brandstofleidingen.
De motor wordt te heet.	De motor is overbelast.	Verminder de belasting.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende serviceagent.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gashendel staat in de chokestand.	Zet de gashendel in de snelle stand.
	Er is ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul indien nodig motorolie bij.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai hem vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De geluiddemper is verstopt of beschadigd.	Reinig of vervang de geluiddemper.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in balans.	Breng de messen in balans of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De laadkabel is losgekoppeld.	Sluit de laadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
De motor werkt wanneer de bestuurder van de stoel opstaat wanneer het maaidek is ingeschakeld.	De bediening voor aanwezigheid van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en verbindingen. Indien niet verholpen, neem contact op met een erkende serviceagent. Gebruik het product niet met een defecte bediening voor aanwezigheid van de bestuurder.
De messen kunnen niet draaien.	Er is een blokkering in het koppelingsmechanisme.	Verwijder de blokkering.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol zit vast.	Vervang de spanrol.
	Een messenas zit vast.	Vervang de messenas.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gashendel in de snelle stand.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet parallel.	Pas het parallellisme van het maaidek aan. Raadpleeg "Het parallellisme van het maaidek aanpassen".
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn verkeerd geïnstalleerd.	Installeer de messen met de scherpe kant naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de correcte messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rondom de spillen.	Reinig rondom de spillen om de luchtgaten te openen.
De koplamp werkt niet.	De koplamp staat in de uit-stand.	Zet de koplamp in de aan-stand.
	De lamp is defect.	Vervang de lamp.
	De aan/uit-schakelaar voor de koplamp is defect.	Vervang de aan/uit-schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en aansluitingen.
	Er is kortsluiting in de koplampkabel.	Neem contact op met een erkende serviceagent.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	Het product staat in de vrijloopstand.	Trek de vrijloophendel uit. Raadpleeg "Het product in de vrijloopstand zetten".
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem zit los of is beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Raadpleeg "De lucht uit de transmissie verwijderen".
	Er zit ongewenst materiaal op de stuurplaat (indien de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante spie op de as ontbreekt.	Installeer de vierkante spie. Raadpleeg "De banden repareren".
Het maairesultaat is onbevredigend.	De messen zijn bot of beschadigd.	Slijp de messen of vervang de messen.
	Het maaidek is niet parallel.	Pas het parallellisme van het maaidek aan. Raadpleeg "Het parallellisme van het maaidek aanpassen".
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas indien nodig de bandenspanning aan.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor geeft een knal bij het afslaan van de motor.	De gashendel staat niet in de lage stand.	Raadpleeg "De gashendel gebruiken".
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrijdsysteem (ROS) is niet ingeschakeld.	Schakel het achteruitrijdsysteem (ROS) in. Raadpleeg "Het achteruitrijdsysteem (ROS) gebruiken".

Transport, opslag en verwijdering

Transport

Opmerking: Sluit en bevestig de kap aan het product tijdens het transport om schade te voorkomen. Verbind de kap met het product met het juiste gereedschap (touw, koord enzovoort).

Wanneer u het product verplaatst, zet u de vrijloopbediening in de vrijloopstand om de transmissie te ontkoppelen. De vrijloopbediening bevindt zich aan de achterste trekhaak van het product.

1. Zet het werktuig met de bediening van de werktuiglift in de hoogste stand.
2. Trek de vrijloopbediening uit en in de gleuf en laat deze los om hem in de ontkoppelde stand te houden.
3. Verplaats het product niet sneller dan twee (2) mph (3,2 km/u).
4. Om de transmissie opnieuw in te schakelen, voert u de bovenstaande procedure in omgekeerde volgorde uit.

Sleepveiligheid

• Gebruik alleen sleepapparatuur die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de apparatuur te bevestigen.
• Sleep geen apparatuur die zwaarder is dan het maximaal toegestane gewicht.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u apparatuur sleept.
• Sleep geen apparatuur op hellingen of ruw terrein.
• Gebruik het product op lage snelheid wanneer u apparatuur sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes een verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Om kleverige deeltjes tijdens opslag te voorkomen, voegt u een stabilisator toe. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, schakel dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn aangegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd, totdat deze in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank op een binnenlocatie of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of controlelampjes in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opbergt.

• Maak het product schoon, zie "Het product schoonmaken". Herstel lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Maak hem schoon, laad hem op en bewaar hem koel tijdens opslag.
• Vervang de motorolie en gooi de afgewerkte olie weg.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
  Note: Do not empty the fuel tank and carburetor if a stabilizer has been added.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
• Een hoes ter bescherming van uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Afvalverwerking

• Chemicaliën kunnen gevaarlijk zijn en mogen niet op de grond worden weggegooid. Gooi gebruikte chemicaliën altijd weg bij een servicecentrum of een daarvoor bestemde afvalverwerkingslocatie.
• Wanneer het product versleten is, stuur het dan naar de dealer of naar een daarvoor bestemde recyclinglocatie.
• Olie, oliefilters, brandstof en de accu kunnen een negatief effect hebben op het milieu. Houd u aan de lokale recyclingvoorschriften en toepasselijke regelgeving.
• Gooi de accu niet weg als huishoudelijk afval.
• Stuur de accu naar een Husqvarna-servicepunt of gooi hem weg op een afvalverwerkingslocatie voor gebruikte accu's.

Technische gegevens

	TS 142L
Motor
Engine brand (Motormerk)	LCT
Engine model (Motormodel)	870310217
Nominal engine output, hp / kW[1]	21.0 / 15.7
Max. engine speed, rpm (max. motortoerental, tpm)	3300 ± 150
Engine idle speed, rpm (Stationair toerental motor, tpm)	2100 ± 150
Maximum speed forward, mph / km/h (Maximale snelheid vooruit, mph / km/u)	5.5 / 8.9
Maximum speed reverse, mph / km/h (Maximale snelheid achteruit, mph / km/u)	2.5 / 4.0
Fuel, minimum octane grade, lead-free, max 10% Ethanol and max 15% MTBE, AKI / RON (Brandstof, minimum octaangetal, loodvrij, max. 10% ethanol en max. 15% MTBE, AKI / RON)	87 / 91
Fuel tank volume, gallons / l (Inhoud brandstoftank, gallons / l)	3.0 / 11.36
Oil type above 32°F / 0°C (API: SJ-SN): (Olietype boven 32°F / 0°C (API: SJ-SN):)	SAE 30
Oil type below 32°F / 0°C (API: SJ-SN): (Olietype onder 32°F / 0°C (API: SJ-SN):)	SAE 5W30
Oil volume with oil filter, oz. / l (Olievolume met oliefilter, oz. / l)	70 / 2.07
Oil volume without oil filter, oz. / l (Olievolume zonder oliefilter, oz. / l)	64 / 1.9
Lubrication system (Smeersysteem)	Pressure with oil filter (Druk met oliefilter)
Cooling system (Koelsysteem)	Air cooled (Luchtgekoeld)
Air filter (Luchtfilter)	Dual (Dubbel)
Alternator, V. amp. @ 3600 rpm	12 V 16 amp @ 3600 rpm
Start motor (Startmotor)	Electric start 12 V (Elektrische start 12 V)
Weight (Gewicht)
Weight, with empty tanks, lb / kg (Gewicht, met lege tanks, lb / kg)	479 / 217
Cutting deck (Maaidek)
Number of blades (Aantal messen)	2
Blade length, in. / cm (Lengte mes, in. / cm)	21 / 53
Cutting Width, in. / cm (Maaibreedte, in. / cm)	42 / 107
Cutting Height, in. / cm (Maaihoogte, in. / cm)	1.5–3.8 / 3.8–10.2
Tires (Banden)
Tire pressure, rear – front, PSI / kPa / bar (Bandenspanning, achter – voor, PSI / kPa / bar)	15 / 103 / 1
Front caster tires, in. (Voorste zwenkwielen, in.)	15 x 6-6
Rear tires, turf pneumatic, in. (Achterbanden, pneumatisch gazon, in.)	20 x 8-8
Brakes (Remmen)	Mechanical parking brake (Mechanische parkeerrem)
Electrical system (Elektrisch systeem)
Type	12 V
Battery (Accu)	28 A
Spark plug (Bougie)	538655701
Electrode gap, in. / mm (Elektrodeafstand, in. / mm)	0.030 / 0.76
Spark plug torque, lb-ft / Nm (Aanhaalmoment bougie, lb-ft / Nm)	14.75 / 20

¹ The power rating as declared by the engine manufacturer is the average gross power output at the specified RPM of a typical production engine for the engine model measured using SAE Standards for engine gross power. Refer to the engine manufacturer engine specifications.

Service

Laat jaarlijks een controle uitvoeren bij een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om het product te onderhouden of te reviseren is in het laagseizoen.

Wanneer u een bestelling voor de reserveonderdelen verzendt, geef dan informatie over het aankoopjaar, model, type en serienummer.

Gebruik altijd originele reserveonderdelen.

References

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna TS 142L - Handleiding zitmaaier

Beschikbare talen
